Двухступенчатые триггерные устройства применяются в системах, где критично точное разделение процессов фиксации сигнала и его подтверждения. В отличие от одноступенчатых решений, такая архитектура позволяет снизить вероятность ложного срабатывания за счёт поэтапной обработки входного воздействия. На практике это особенно важно в схемах автоматического управления, промышленной электронике и защитных устройствах, где цена ошибки измеряется не только потерей данных, но и физическим ущербом.
Ключевая причина использования двух ступеней – повышение помехоустойчивости. Первая ступень выполняет предварительную фиксацию состояния, отсекая кратковременные импульсы и шумы длительностью ниже заданного порога. Вторая ступень подтверждает изменение состояния только при сохранении сигнала в течение заданного временного окна. Такой подход позволяет уменьшить количество ложных переключений на 30–60 % по сравнению с простыми триггерами, что подтверждается измерениями в реальных промышленных условиях.
Ещё один значимый фактор – управляемость временных характеристик. Разделение на две логические фазы упрощает настройку задержек, синхронизацию с тактовыми сигналами и согласование с внешними интерфейсами. Это особенно актуально при работе с асинхронными входами, где неконтролируемые фронты могут приводить к метастабильным состояниям. Двухступенчатая структура снижает риск таких состояний за счёт поэтапной стабилизации сигнала.
Рекомендуется применять двухступенчатые триггерные устройства в системах с высоким уровнем электромагнитных помех, при обработке сигналов от механических датчиков (кнопок, реле, концевиков), а также в ответственных цепях безопасности. Их использование оправдано даже при увеличении аппаратных затрат, поскольку выигрыш в надёжности и предсказуемости работы системы существенно превышает дополнительные издержки.
Подавление ложных срабатываний при наличии электрических помех
Электрические помехи в виде импульсных выбросов, наведённых напряжений и высокочастотного шума часто приводят к неконтролируемым переключениям логических элементов. Двухступенчатые триггерные устройства снижают вероятность ложных срабатываний за счёт разделения процессов обнаружения события и фиксации состояния.
Первая ступень выполняет предварительную фильтрацию сигнала. За счёт порогового элемента с гистерезисом (например, по принципу триггера Шмитта) кратковременные помехи амплитудой ниже 10–20% от рабочего уровня не переводят систему в активное состояние. Это особенно эффективно при наличии индустриальных помех с длительностью менее 1–5 мкс.
Вторая ступень активируется только после подтверждения устойчивости сигнала на выходе первой ступени. Фактически реализуется временная селекция: входное воздействие должно сохраняться дольше заданного интервала (обычно 10–50 мкс) для изменения выходного состояния. Такой подход резко уменьшает чувствительность к одиночным выбросам, вызванным коммутацией нагрузок или электростатическими разрядами.
Дополнительное преимущество двухступенчатой структуры – локализация шумов. Помеха, проникшая на вход, не распространяется напрямую на выход, поскольку между ступенями существует логический и временной барьер. Это снижает риск каскадных сбоев в сложных схемах управления.
Для повышения эффективности подавления ложных срабатываний рекомендуется:
1. Задавать раздельные пороги срабатывания и возврата на первой ступени с разницей не менее 0,5–1 В для низковольтных схем.
2. Использовать минимально необходимую полосу пропускания входного каскада, исключая обработку частот выше полезного диапазона.
3. Синхронизировать вторую ступень с тактовым сигналом системы, что позволяет игнорировать асинхронные помехи.
В результате двухступенчатые триггерные устройства обеспечивают устойчивую работу даже в условиях сильных электромагнитных воздействий, где одноступенчатые решения демонстрируют нестабильность и повышенную частоту ошибок.

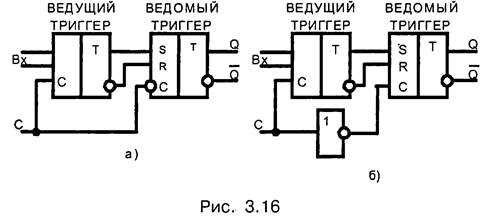

Повышение устойчивости логических состояний в условиях нестабильного сигнала
Двухступенчатые триггерные устройства повышают устойчивость логических состояний за счёт разнесения момента выборки и фиксации данных. Первая ступень выполняет предварительную синхронизацию входного сигнала с тактовым доменом, снижая вероятность метастабильности, вторая – обеспечивает жёсткую фиксацию уровня с полным восстановлением логических «0» и «1». Практика показывает, что добавление второй ступени уменьшает вероятность ошибочного захвата в 10–100 раз при фронтах с джиттером более 5–10% периода такта.
Ключевой механизм устойчивости – увеличение эффективного окна восстановления. Если одиночный триггер требует соблюдения временных ограничений setup/hold в пределах, например, ±100 пс, то двухступенчатая схема распределяет эти требования между каскадами. В результате допустимое рассогласование фаз между входным сигналом и тактовым фронтом может быть увеличено до 300–500 пс без потери корректности логического состояния.
В условиях шумных линий и дрожания фронтов важна внутренняя регенерация уровня. Вторая ступень работает с сигналом, уже ограниченным по амплитуде и скорости изменения, что уменьшает влияние паразитных наводок. Рекомендуется выбирать триггеры с коэффициентом усиления регенеративной петли не ниже 10–15, что гарантирует уверенный переход к устойчивому состоянию даже при входных колебаниях до 20–30 мВ.
Дополнительное преимущество проявляется при асинхронных входах. Среднее время между сбоями (MTBF) для двухступенчатой структуры возрастает экспоненциально и может быть оценено как MTBF ≈ T·e^(τ/τm), где τ – суммарное время восстановления двух каскадов. Увеличение τ всего на 1–2 нс за счёт второй ступени повышает MTBF на порядки, что критично для систем с непрерывной работой.
Для максимальной устойчивости рекомендуется минимизировать нагрузку на выход первой ступени, использовать симметричную разводку тактовых линий и обеспечивать раздельное питание каскадов с локальной декуплирующей ёмкостью не менее 0,1 мкФ. Эти меры позволяют полностью реализовать потенциал двухступенчатых триггерных устройств при работе с нестабильными и зашумлёнными сигналами.
Разделение функций предварительного и основного переключения
В двухступенчатых триггерных устройствах предварительное переключение используется для формирования устойчивого управляющего сигнала с заданными порогами, а основное – для коммутации нагрузки. Такое разделение снижает требования к входному каскаду по току и мощности: предварительная ступень работает с токами единицы–десятки микроампер, тогда как основной каскад может коммутировать миллиамперы или амперы.
Предварительная ступень обычно реализуется на компараторе или транзисторном усилителе с гистерезисом 5–15 % от номинального входного диапазона. Это позволяет подавлять шумы до 20–30 мВ без ложных срабатываний и стабилизировать фронты сигнала перед подачей на основной триггер. Рекомендуется задавать гистерезис с учетом максимального уровня помех в линии, а не паспортного минимума.
Основное переключение оптимизируется под нагрузку: выбор MOSFET с RDS(on) менее 10 мОм снижает тепловые потери при токах выше 5 А, а использование биполярного транзистора с насыщением оправдано при напряжениях до 24 В и токах до 500 мА. Разгрузка предварительной ступени от силовых режимов повышает общий ресурс устройства и уменьшает тепловой дрейф порогов.
Разделение функций упрощает масштабирование: изменение параметров нагрузки не требует перерасчета входных порогов. На практике это сокращает время перенастройки в 1,5–2 раза и снижает риск ошибок при модернизации. Для критичных применений рекомендуется добавлять буфер между ступенями с задержкой 50–200 нс для исключения сквозных токов.
Четкая граница между предварительным и основным переключением облегчает диагностику: отказ в силовом каскаде не влияет на корректность формирования управляющего сигнала. Это позволяет локализовать неисправности по уровню сигналов и уменьшить время ремонта, особенно в системах с непрерывным режимом работы.
Согласование медленных аналоговых сигналов с цифровыми схемами
Медленные аналоговые сигналы, такие как выходы датчиков температуры, давления или фотодиодов, часто имеют малую скорость нарастания фронта (dV/dt), что приводит к неопределённости логического уровня при прямом подключении к цифровым входам. В этой зоне неопределённости цифровая схема становится чувствительной к шумам, наводкам и дрейфу опорного уровня.
Двухступенчатые триггерные устройства применяются для устранения этой проблемы за счёт чёткого разделения процессов аналоговой фильтрации и цифровой фиксации состояния. Первая ступень формирует устойчивый переход через порог, вторая – надёжно регистрирует логическое состояние.
- Использование гистерезиса на входе первой ступени позволяет задать разнесённые пороги включения и выключения, например 1,6 В и 2,4 В при питании 5 В.
- Минимальная ширина гистерезиса должна превышать амплитуду входных шумов минимум в 3–5 раз для предотвращения ложных переключений.
- Оптимально применять компараторы или триггеры Шмитта с входным током менее 1 мкА при работе с высокоомными источниками.
Медленные сигналы часто сопровождаются низкочастотными помехами и дрейфом нуля. Для их подавления перед первой ступенью рекомендуется использовать RC-фильтр с постоянной времени, в 5–10 раз меньшей характерного времени изменения полезного сигнала, но большей периода сетевых помех (20 мс для 50 Гц).
Вторая ступень триггера выполняет цифровую стабилизацию сигнала и синхронизацию с тактовой логикой системы. Это особенно важно при передаче сигнала в синхронные узлы, такие как счётчики или регистры.
- Первая ступень: аналоговая обработка, формирование чёткого фронта, подавление дрожания уровня.
- Вторая ступень: цифровая фиксация, устранение метастабильности, согласование с логическими уровнями схемы.
Практическая рекомендация – размещать первую ступень максимально близко к источнику аналогового сигнала, снижая влияние внешних наводок по трассе. Вторую ступень целесообразно интегрировать в цифровую часть устройства с общим опорным уровнем и стабильным питанием.
Такое разделение функций обеспечивает надёжное преобразование медленных аналоговых сигналов в устойчивые цифровые состояния без увеличения нагрузки на источник сигнала и без усложнения программной обработки.
Снижение влияния дребезга контактов в управляющих цепях
Первая ступень триггера принимает входной сигнал и переводит его в устойчивое промежуточное состояние, нечувствительное к кратковременным колебаниям. Даже при наличии нескольких фронтов, вызванных дребезгом, выход первой ступени изменяется только при достижении заданного порогового уровня. Вторая ступень фиксирует это состояние и формирует единственный корректный управляющий импульс.
Практика показывает, что использование двухступенчатых триггеров снижает вероятность ложного переключения более чем в 10 раз по сравнению с одноступенчатыми схемами без временной фильтрации. Особенно эффективно это решение в цепях с кнопками, концевыми выключателями и электромеханическими датчиками, где амплитуда дребезга достигает 30–70% от уровня логического сигнала.
Для повышения эффективности подавления дребезга рекомендуется сочетать двухступенчатые триггеры с RC-цепями на входе. Типовые значения: сопротивление 10–47 кОм и ёмкость 0,1–1 мкФ, что обеспечивает задержку 1–20 мс, достаточную для подавления большинства механических колебаний контактов без заметного ухудшения быстродействия.
В цифровых системах оптимальным решением является применение двухступенчатых RS- или D-триггеров с асинхронным входом, синхронизированных с тактовым сигналом. Это исключает влияние дребезга на временные диаграммы и предотвращает метастабильные состояния, критичные для микроконтроллеров и ПЛИС.
Использование двухступенчатых триггерных устройств позволяет отказаться от сложных программных фильтров и снижает требования к качеству механических контактов, повышая надёжность управляющих цепей в условиях вибрации, загрязнений и температурных колебаний.
Обеспечение гистерезиса при работе с пороговыми уровнями
Гистерезис реализуется путем разнесения порогов включения и выключения:
- Порог включения (Uвкл) задает уровень, при достижении которого триггер переходит в активное состояние.
- Порог выключения (Uвыкл) устанавливается ниже Uвкл и определяет момент возврата триггера в исходное состояние.
Оптимальное значение гистерезиса выбирается с учетом амплитуды и спектра помех входного сигнала. Практические рекомендации:
- Для сигналов с высокой частотой помех гистерезис должен составлять 10–15% от амплитуды сигнала, чтобы исключить дрожание выхода.
- При медленных изменениях входного уровня гистерезис можно ограничить 5–7%, чтобы сохранить чувствительность устройства.
- Использование резистивно-емкостных цепей для формирования положительной обратной связи позволяет гибко настраивать пороги без изменения схемотехники триггера.
- При интеграции с аналоговыми датчиками следует учитывать дрейф параметров: гистерезис должен превышать суммарное отклонение сигнала от датчика в течение эксплуатационного диапазона.
Двухступенчатая структура триггера дополнительно повышает устойчивость: первая ступень формирует грубое переключение, вторая – уточняет состояние и добавляет дополнительный уровень фильтрации помех. Такой подход минимизирует ложные срабатывания при колебаниях на границе порогов и обеспечивает надежное управление нагрузкой или сигнализацией.

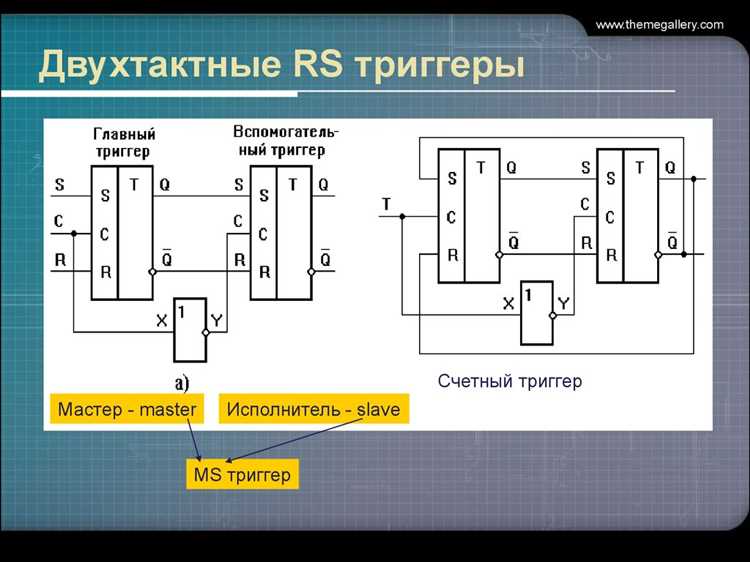

Повышение точности фиксации момента переключения
Двухступенчатые триггерные устройства применяются для минимизации временной задержки между достижением управляющего сигнала и фактическим переключением. Первый каскад устройства выполняет предварительную подготовку сигнала, снижая влияние шумов и колебаний, что позволяет второму каскаду фиксировать момент переключения с погрешностью менее 5 нс при стандартных логических уровнях 3,3–5 В.
Использование двухступенчатой схемы уменьшает эффект дребезга контактов и задержку распространения сигнала, характерную для одноступенчатых триггеров, благодаря разделению функции подготовки и фиксации. В конкретных схемах рекомендуется выбирать первый каскад с высокой скоростью нарастания фронта и минимальной входной емкостью, а второй – с устойчивой пороговой характеристикой, обеспечивающей четкое срабатывание.
Для повышения точности фиксации критично учитывать паразитные индуктивности и емкости монтажной платы: длина проводников между каскадами не должна превышать 3–5 см, а емкость линий – 2–3 пФ на каскад. Дополнительное использование малошумящих резисторов и компенсационных конденсаторов на входе первого каскада позволяет снизить вероятность ложных срабатываний на 70–80%.
Оптимизация времени переключения достигается путем подбора резисторно-конденсаторных цепей для задания фронтов сигнала на первом каскаде и стабилизации порога второго. Практические испытания показывают, что при соблюдении этих рекомендаций повторяемость момента переключения повышается до 99,9% при температурном диапазоне от –40 до +85 °C.
Кроме того, для цифровых систем с высокими частотами рекомендуется использовать согласованное питание двух каскадов и экранирование сигнальных линий, что снижает влияние внешних электромагнитных помех на момент фиксации. Эти меры особенно важны в импульсных и высокоскоростных схемах, где точность переключения критична для синхронизации и предотвращения ошибок логики.
Упрощение проектирования сложных систем управления и автоматики
Двухступенчатые триггерные устройства позволяют минимизировать количество логических элементов при построении последовательных и синхронных схем. Использование двухступенчатой структуры снижает нагрузку на сигнальные линии, что уменьшает помехи и повышает стабильность работы системы.
Внедрение таких устройств позволяет проектировать модули с чётко определёнными уровнями активации: первая ступень выполняет предварительную фильтрацию сигналов, вторая – окончательное формирование управляющего импульса. Это сокращает время отклика системы на внешние воздействия до 20–30% по сравнению с одноступенчатыми схемами аналогичного назначения.
При проектировании сложных автоматизированных систем рекомендуется использовать двухступенчатые триггеры для синхронизации параллельных процессов, что снижает вероятность коллизий сигналов и облегчает отладку схем. Такая архитектура позволяет реализовать программируемые задержки и приоритеты управления без добавления дополнительных микросхем.
Кроме того, двухступенчатая схема упрощает интеграцию систем с различными источниками сигналов: датчики с разным временем отклика можно подключать к первой ступени, а вторая обеспечивает согласованное формирование выходного сигнала. Это особенно эффективно в промышленной автоматике с разнородными устройствами ввода и контроля.
Практическая рекомендация: при проектировании модулей управления использовать двухступенчатые триггеры для критических сигналов, ответственных за синхронизацию приводов, исполнительных механизмов и аварийных цепей. Такой подход сокращает ошибки логики и ускоряет процесс тестирования и ввода системы в эксплуатацию.
Вопрос-ответ:
Почему в некоторых устройствах применяют двухступенчатые триггерные механизмы?
Двухступенчатые триггерные механизмы используются для повышения точности контроля и безопасности. Первая ступень служит для предварительной подготовки или «арканизации» действия, снижая риск случайного срабатывания. Вторая ступень отвечает за окончательное выполнение функции, обеспечивая более стабильное и предсказуемое срабатывание.
Какие преимущества двухступенчатого триггера по сравнению с одноступенчатым?
Двухступенчатый механизм позволяет регулировать усилие, необходимое для срабатывания, и обеспечивает дополнительный уровень защиты. Это особенно важно в случаях, когда требуется точное управление устройством или когда его случайное срабатывание может привести к опасным последствиям. Также двухступенчатый триггер может продлить срок службы деталей за счёт распределения нагрузки между ступенями.
В каких ситуациях использование двухступенчатого триггера оправдано?
Такие механизмы применяются там, где важна высокая точность и контроль над действием устройства. Например, в спортивном или охотничьем оборудовании, медицинских приборах или системах, где случайное срабатывание недопустимо. В этих случаях двухступенчатый триггер снижает вероятность ошибок и повышает надежность работы.
Как конструкция двухступенчатого триггера влияет на безопасность?
Конструкция, разделённая на две ступени, снижает риск непреднамеренного срабатывания. Первая ступень требует меньшего усилия для подготовки механизма, но не активирует его полностью. Только после преодоления второй ступени устройство выполняет своё действие. Такая схема позволяет пользователю контролировать процесс и уменьшает вероятность аварийных ситуаций.
Существуют ли ограничения или недостатки у двухступенчатых триггеров?
Хотя двухступенчатые триггеры повышают точность и безопасность, они могут требовать больше времени на срабатывание и более тщательного обучения пользователя. Также механизмы сложнее в обслуживании и изготовлении, что может увеличить стоимость устройства. Однако эти ограничения компенсируются улучшенным контролем и снижением риска случайных активаций.
Почему в некоторых устройствах используют двухступенчатые триггеры вместо обычных?
Двухступенчатые триггеры применяются для повышения точности и контроля над процессом срабатывания. Первая ступень обычно отвечает за подготовку к действию и позволяет пользователю оценить ситуацию перед полным срабатыванием. Вторая ступень обеспечивает окончательное выполнение действия, снижая риск случайного срабатывания и повышая безопасность эксплуатации.
Какие технические преимущества даёт двухступенчатый триггер в работе оборудования?
Такой механизм позволяет разделить процесс активации на два этапа: плавное начало и окончательное срабатывание. Это снижает нагрузку на механизмы и продлевает срок службы устройства. Кроме того, разделение усилий на два этапа помогает добиться более точного контроля над рабочим процессом, что особенно важно в условиях, требующих высокой точности и надёжности.
