Почему в центре колец ньютона наблюдается темное пятно

Центр колец Ньютона выглядит тёмным не из-за дефекта оптики и не из-за «потери» света, а по строго определённой физической причине – интерференции отражённых волн при нулевой или почти нулевой толщине воздушной прослойки. В классической установке плоско-выпуклая линза с большим радиусом кривизны лежит на стеклянной пластине, и именно в точке контакта толщина слоя воздуха стремится к нулю. Это создаёт условия для максимального разрушительного интерференционного эффекта.

Ключевой момент – фазовый сдвиг при отражении. Луч, отражённый от границы «воздух–стекло», не меняет фазу, тогда как луч, отражённый от границы «стекло–воздух» внутри линзы, получает фазовый сдвиг на π (половину длины волны). При нулевой толщине зазора оптическая разность хода между этими лучами равна нулю, но фазовый сдвиг сохраняется, что приводит к гашению света в центре интерференционной картины.

Если в эксперименте центр оказывается светлым, это указывает на конкретные отклонения: наличие тонкой плёнки с показателем преломления, отличным от воздуха, неполный контакт поверхностей или использование наблюдения в проходящем, а не отражённом свете. При работе с монохроматическим источником (например, натриевой лампой с длиной волны около 589 нм) тёмный центр служит надёжным индикатором корректной геометрии установки и чистоты оптических поверхностей.

Практическая рекомендация: для стабильного наблюдения тёмного центра поверхности линзы и пластины должны быть очищены до оптической чистоты, а давление линзы на пластину – минимальным и равномерным. Даже микроскопическая пыль или остатки жира способны изменить фазовые условия и исказить интерференционную картину, смещая или полностью устраняя тёмное центральное пятно.

Как геометрия контакта линзы и пластины задаёт нулевую толщину плёнки в центре

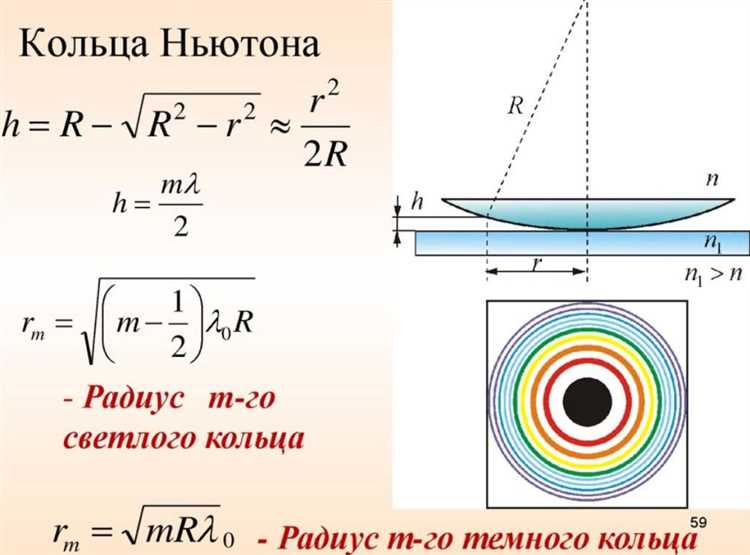

Кольца Ньютона возникают в тонкой прослойке воздуха между выпуклой поверхностью линзы радиуса кривизны R и оптически плоской пластиной. Геометрия контакта такова, что в центральной точке вершина сферической поверхности касается плоскости, а расстояние между поверхностями обращается в ноль.

Для малых радиальных расстояний r от центра толщина воздушной плёнки определяется исключительно формой сферы:

t(r) ≈ r² / (2R)

Из этого соотношения следует, что при r = 0 толщина t = 0 независимо от длины волны, показателя преломления воздуха и угла наблюдения. Нулевая толщина – прямое следствие геометрии, а не интерференции.

Физический контакт в центре подтверждается следующими обстоятельствами:

• Вершина линзы имеет максимальную кривизну и первой достигает поверхности пластины.
• Воздушная прослойка вытесняется из зоны контакта при установке линзы.
• Даже без внешнего прижима сила тяжести линзы (порядка 10⁻²–10⁻¹ Н) достаточна для устранения микрозазора.

Упругая деформация поверхностей по теории Герца приводит к формированию контактного пятна радиусом единицы–десятки микрометров, но не создаёт заметной остаточной толщины плёнки:

• Типичная глубина деформации – менее 1–5 нм.
• Это на два порядка меньше длины волны видимого света (≈500–600 нм).

Практические условия, при которых центр действительно соответствует нулевой толщине:

• Шероховатость обеих поверхностей не хуже 5–10 нм (оптическая полировка).
• Отсутствие пыли и жировых загрязнений; частица размером 0,1 мкм уже разрушает центральное касание.
• Использование линзы с известным радиусом кривизны (обычно 1–5 м), чтобы зависимость t(r) была предсказуемой.
• Плоскостность пластины не хуже λ/10 на апертуре наблюдения.

Таким образом, нулевая толщина плёнки в центре – это геометрический факт: сферическая поверхность линзы по определению имеет единственную точку касания с плоскостью. Именно эта точка задаёт начальное условие для интерференционной картины и делает центральное кольцо тёмным при отражении.

Какая разность хода возникает в центре и почему она приводит к минимуму интенсивности

В центре колец Ньютона толщина воздушной прослойки между плоской стеклянной пластиной и выпуклой линзой равна нулю. Это означает, что геометрическая разность хода двух интерферирующих лучей, отражённых от верхней и нижней границ воздушного зазора, также равна нулю. Однако на этом интерференция не заканчивается, поскольку необходимо учитывать фазовые сдвиги при отражении.

Луч, отражённый от границы «стекло–воздух», не испытывает фазового скачка, тогда как луч, отражённый от границы «воздух–стекло», приобретает фазовый сдвиг π (половина длины волны). В центре системы именно второй случай реализуется для одного из лучей. В результате при нулевой геометрической разности хода возникает эффективная разность хода, равная λ/2.

Интерференционное условие для отражённого света в этом случае соответствует минимуму интенсивности: 2t + λ/2 = mλ, где t = 0, а m = 0. Это приводит к полной деструктивной интерференции для монохроматического излучения при нормальном падении. Поэтому центр колец Ньютона наблюдается тёмным.

Как фазовый скачок при отражении от оптически более плотной среды меняет интерференцию

При отражении световой волны от границы двух сред возможен фазовый скачок на величину π (180°). Он возникает, если отражение происходит от среды с большим показателем преломления. В системе колец Ньютона это условие выполняется для луча, отражённого от нижней поверхности линзы, соприкасающейся с воздухом и стеклянной пластиной.

В классической схеме интерференции участвуют два луча: первый отражается от нижней поверхности линзы (стекло → воздух), второй – от верхней поверхности стеклянной пластины (воздух → стекло). Именно второй луч испытывает фазовый скачок π, так как отражается от оптически более плотной среды.

Фазовый скачок эквивалентен добавке половины длины волны к оптической разности хода. В результате условие интерференционного минимума принимает вид 2t = mλ, где t – толщина воздушного зазора, λ – длина волны, m – целое число. В точке контакта линзы и пластины t = 0, но из-за фазового скачка разность фаз всё равно равна π, что приводит к разрушительной интерференции.

Именно этот механизм объясняет тёмный центр колец Ньютона при наблюдении в отражённом свете. Без фазового скачка центр был бы светлым, так как при нулевой толщине зазора геометрическая разность хода отсутствует.

При анализе экспериментальных данных важно учитывать, что фазовый скачок возникает только при отражении от более плотной среды. Если заменить стеклянную пластину материалом с меньшим показателем преломления или наблюдать интерференцию в проходящем свете, распределение максимумов и минимумов изменится, включая яркость центральной области.

Для корректной интерпретации интерференционных картин рекомендуется явно учитывать фазовый сдвиг в расчётах и не сводить эффект только к геометрии воздушного зазора.

Почему для отражённого света центр тёмный, а для прошедшего – светлый

В центре колец Ньютона толщина воздушного зазора между линзой и стеклянной пластиной стремится к нулю. Именно это условие определяет фазовые соотношения интерферирующих волн как в отражённом, так и в прошедшем свете.

При отражении участвуют два пучка: первый отражается от границы «стекло–воздух», второй – от границы «воздух–стекло». Во втором случае происходит фазовый скачок на π (половина длины волны), так как отражение идёт от оптически более плотной среды. В центре зазора геометрическая разность хода равна нулю, но фазовый скачок сохраняется, поэтому волны приходят в противофазе и взаимно гасят друг друга. Результат – минимум интенсивности, визуально воспринимаемый как тёмное пятно.

Для прошедшего света картина противоположная. Те же самые волны, которые в отражении уничтожают друг друга, в прохождении складываются. Фазовый скачок при отражении компенсируется условиями интерференции при прохождении, и в центре возникает максимум интенсивности. Поэтому центральная область в прошедшем свете выглядит светлой.

Ключевую роль играет не абсолютная толщина зазора, а наличие или отсутствие фазового скачка при отражении. Это легко проверить экспериментально, изменяя показатель преломления среды между линзой и пластиной: при заполнении зазора жидкостью с другим n контраст колец и характер центрального пятна меняются.

Как показатель преломления промежуточной плёнки влияет на видимость центра

Центр колец Ньютона формируется в области минимальной толщины промежуточной плёнки между линзой и пластиной. При практически нулевой толщине решающим фактором становится фазовый сдвиг, возникающий при отражении света от границ с разными показателями преломления.

Если плёнка – воздух с показателем преломления n ≈ 1, а обе твёрдые поверхности имеют больший n (стекло n ≈ 1,5), одно из отражений сопровождается фазовым сдвигом π. Это приводит к гашению волн в центре и формированию тёмного пятна при наблюдении в отражённом свете.

При замене воздуха на жидкость или гель с показателем преломления, близким к стеклу, картина меняется. Фазовый скачок может исчезнуть или возникнуть на другой границе, из-за чего условия интерференции в центре становятся иными.

• если показатель преломления плёнки меньше, чем у стекла, сохраняется фазовый сдвиг и центр остаётся тёмным;
• если показатель преломления плёнки совпадает со стеклом с точностью до Δn < 0,01, отражение на границе практически отсутствует, и кольца резко теряют контраст;
• если показатель преломления плёнки выше, чем у стекла, фазовый сдвиг меняет знак, и центр может стать светлым.

Экспериментально это используется для определения показателя преломления тонких слоёв. Достаточно зафиксировать смену тёмного центра на светлый при замене воздуха жидкостью известного n.

Для повышения видимости эффекта рекомендуется:

1. использовать монохроматический источник с длиной волны 550–600 нм, где чувствительность глаза максимальна;
2. контролировать чистоту поверхностей, так как микрослой загрязнений с n ≈ 1,3–1,4 уже заметно изменяет интерференционную картину;
3. избегать сильного давления на линзу, чтобы не вытеснять плёнку полностью и не переходить к оптическому контакту.

Таким образом, видимость и яркость центра колец напрямую зависят не от толщины плёнки, а от соотношения показателей преломления на границах отражения, что делает этот параметр ключевым при анализе интерференционной картины.

Зависимость темноты центра от длины волны и спектрального состава источника

Темнота центра колец Ньютона определяется интерференцией отраженных волн на тонкой пленке воздуха между стеклянными поверхностями. Для монохроматического источника с длиной волны λ условие полного разрушительного интерференционного наложения на оси кольца достигается, когда разность хода равна λ/2. Таким образом, центр всегда темнее при меньших λ, так как коэффициент отражения зависит от фазового сдвига, и минимумы смещаются к меньшей толщине пленки.

Для источников с широкой спектральной линией, например белого света, разрушительная интерференция разных компонентов спектра накладывается неидеально. Волны с короткой длиной λ дают глубокий минимум в центре, в то время как длинноволновые компоненты создают частичный световой фон. В результате центральная область кажется серой или слегка окрашенной, а не абсолютно черной.

При использовании узкоспектральных фильтров, например зеленого с λ ≈ 532 нм, темнота центра усиливается, поскольку разность хода для всех фотонов становится ближе к λ/2 одновременно. Для красного света с λ ≈ 650 нм минимальная толщина пленки смещается, что слегка повышает яркость центра по сравнению с коротковолновыми компонентами.

Экспериментально рекомендуется использовать монохроматические лазеры или узкополосные световые фильтры для максимально темного центра. При смешанных спектрах следует учитывать, что видимая темнота пропорциональна площади спектрального перекрытия разрушительной интерференции: чем уже спектральная полоса, тем выше контраст.

Следует учитывать также влияние угла падения и поляризации: при некрупном угле центр для коротковолнового источника сохраняет глубокую темноту, а с увеличением угла разные длины волн интерферируют не синхронно, создавая окрашенные ореолы вокруг центра.

Как давление, загрязнения и микронеровности нарушают тёмный центр

Давление воздуха в лабораторных условиях изменяет интерференционную картину колец Ньютона. При повышении давления на 1–2 кПа центральная зона может смещаться на доли микрометра, что нарушает полное погашение света и делает центр менее тёмным. Для точных измерений рекомендуется поддерживать стабильное давление с точностью ±0,1 кПа и использовать герметичные установки.

Микрочастицы и загрязнения на поверхности стекол или на тонкой воздушной прослойке создают локальные дефекты толщины. Частицы размером 1–5 мкм вызывают заметные яркие пятна в центре, так как нарушают фазовую когерентность отражённого света. Для минимизации эффекта необходимо проводить ультрачистую очистку стекол изопропанолом и фильтровать воздух в экспериментальной камере через HEPA-фильтры с пропускной способностью 0,3 мкм.

Микронеровности стеклянных поверхностей приводят к вариациям толщины слоя на уровне 0,1–0,5 мкм, что нарушает фазовое наложение и делает центр колец сероватым вместо идеальной тьмы. Оптимизация достигается шлифовкой до шероховатости Ra ≤ 5 нм и контролем плоскостности с точностью до 1 мкм на диаметр пластинки.

Рекомендации: использовать вакуумирование или контроль давления, регулярную очистку и фильтрацию воздуха, а также проверку микронеровностей с помощью интерферометров высокого разрешения. Совокупное устранение этих факторов позволяет сохранить максимально тёмный центр колец Ньютона и обеспечить точность интерференционных измерений.

Как экспериментально проверить причину тёмного центра в учебной установке

Для проверки причины тёмного центра колец Ньютона используют оптическую схему с плоской стеклянной пластиной и сферической линзой с радиусом кривизны R. Источник света должен быть монохроматическим, предпочтительно лазер с длиной волны λ в диапазоне 500–650 нм, чтобы наблюдать чёткие интерференционные кольца.

Линзу аккуратно устанавливают выпуклой стороной на плоскую пластину, образуя тонкую воздушную прослойку. Центр кольца формируется в точке максимального контакта линзы и пластины, где толщина воздуха минимальна. При идеально параллельном выравнивании контактная точка имеет нулевую толщину воздушного слоя, что приводит к фазовому сдвигу π при отражении и образует тёмное пятно.

Для визуальной фиксации колец используют экран или камеру, расположенные перпендикулярно к оси линзы. Регулировка освещения и угла обзора позволяет наблюдать контрастные кольца. Измеряя радиусы нескольких колец r_n и пользуясь формулой r_n² = nλR, можно подтвердить зависимость интерференции от толщины прослойки воздуха. Центральная зона, где n=0, всегда остаётся тёмной, что демонстрирует фазовый сдвиг и объясняет тёмный центр.

Для дополнительной проверки можно осторожно изменить угол наклона линзы или ввести микроскопическую прокладку толщиной δ, наблюдая смещение центра кольца. Если центр остаётся тёмным, это подтверждает, что причина кроется не в дефектах поверхности, а в фазовом сдвиге при отражении света от границ с разной оптической плотностью.

Фиксирование результатов с помощью шкалы на экране позволяет количественно оценить зависимость радиуса кольца от порядка интерференции и подтвердить, что нулевая толщина воздушного слоя формирует тёмный центр.

Вопрос-ответ:

Почему центр колец Ньютона кажется темным?

Темный центр возникает из-за интерференции света. Световые волны, отражаясь от тонкой пленки воды на мыльном пузыре или масляном слое, накладываются друг на друга. В центре пленка очень тонкая, почти отсутствует, поэтому отраженные волны интерферируют так, что гасят друг друга, и мы видим темное пятно.

Как толщина пленки влияет на окраску колец Ньютона?

Цвет колец зависит от толщины пленки: при малой толщине световые волны частично гасятся, а при большей могут усиливаться. В центре пленки толщина близка к нулю, что приводит к полной или почти полной компенсации некоторых длин волн, из-за чего центр выглядит темным.

Можно ли увидеть кольца Ньютона невооруженным глазом?

Да, кольца можно наблюдать без приборов на тонкой пленке, например, капле воды на стекле или мыльном пузыре. Свет, падающий под углом, отражается от верхней и нижней поверхностей пленки, создавая чередующиеся светлые и темные кольца. Центр обычно темнее, потому что там пленка наиболее тонкая.

Почему именно отраженный свет создает темный центр, а не проходящий?

Прохождение света через пленку приводит к изменению фазы волн, но визуально эффект виден именно в отраженном свете, так как здесь интерференция сильнее проявляется. В центре пленки отраженные волны полностью гасят друг друга, создавая видимую темную область, в то время как проходящий свет рассеивается и не формирует такую четкую картину.

Можно ли изменить цвет или яркость центра колец Ньютона?

Да, изменение толщины пленки или угла падения света влияет на интерференцию. Если пленка утолщается в центре или свет падает под другим углом, фазовое смещение волн меняется, и темный центр может стать менее заметным или даже светлым для некоторых длин волн. Однако полностью убрать темный эффект без изменения структуры пленки невозможно.

Почему центр колец Ньютона оказывается темным?

Темный центр колец Ньютона возникает из-за интерференции света. Когда свет отражается от тонкой пленки воздуха между выпуклой линзой и стеклянной пластиной, волны света частично усиливают друг друга, а частично гасят. В точке соприкосновения линзы с пластиной толщина воздушного слоя минимальна, почти равна нулю. Это приводит к тому, что отраженные волны оказываются в противофазе и взаимно гасятся, поэтому центр кажется черным.
