Почему в системах управления датчики дополняются усилителями

В современных системах управления датчики часто выдают сигналы в диапазоне милливольт, что делает их уязвимыми к внешним электрическим помехам и потере точности при передаче на большие расстояния. Усилители позволяют увеличить амплитуду сигнала до уровней, оптимальных для обработки контроллерами и аналого-цифровыми преобразователями, снижая влияние шумов и колебаний напряжения.

При использовании термопар, тензодатчиков или фотоприемников сигнал без усиления может теряться на кабельных линиях длинной свыше 10–15 метров. Применение дифференциальных усилителей с коэффициентом усиления от 10 до 100 позволяет сохранить форму сигнала и обеспечить точность измерений до ±0,1% от диапазона. Это особенно важно в системах автоматизации с высокими требованиями к стабильности работы и повторяемости процессов.

Усилители не только повышают уровень сигнала, но и формируют импеданс источника, уменьшая влияние нагрузки контроллера на датчик. Например, подключение тензодатчика через усилитель позволяет использовать один сенсор на несколько входов системы управления без потери амплитуды сигнала. Правильный выбор типа усилителя – интегральный операционный усилитель или специализированный усилитель для конкретного сенсора – напрямую влияет на скорость реакции системы и точность управления.

Кроме этого, усилители помогают компенсировать нестабильность параметров окружающей среды. В условиях температурных колебаний ±40°C выходной сигнал термопары может изменяться на 0,5–1 мВ. Усилитель с высокой стабильностью смещения и низким уровнем дрейфа позволяет поддерживать сигнал в пределах допустимой погрешности, обеспечивая корректную работу автоматических регуляторов и контроллеров.

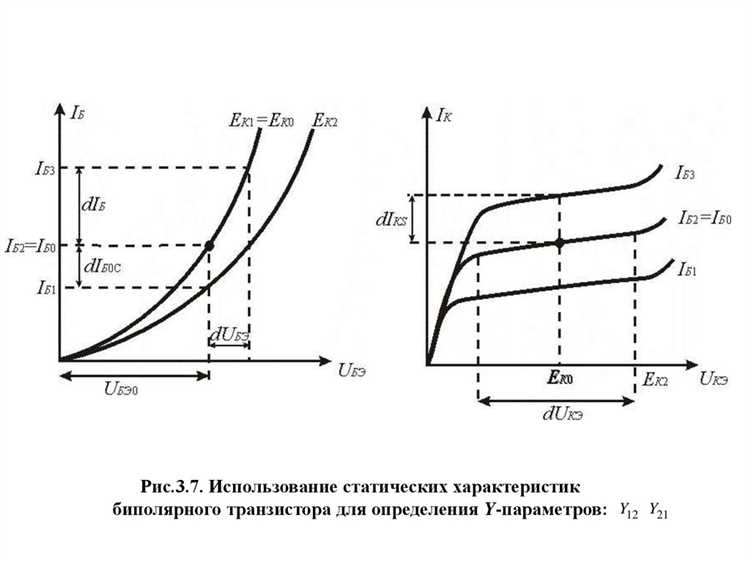

Как низкий уровень сигнала датчика влияет на точность измерений

Сигналы датчиков часто находятся в диапазоне нескольких милливольт, особенно у термопар, тензодатчиков и фотоприемников. При таком уровне сигнала даже небольшие шумы и электрические помехи приводят к значительной погрешности измерений.

Основные последствия низкого уровня сигнала:

• Увеличение относительной ошибки: при сигнале 10 мВ шум ±1 мВ уже формирует погрешность ±10%.
• Невозможность точного оцифровывания: стандартные АЦП с разрешением 12–16 бит теряют часть значимых разрядов при слабом сигнале.
• Повышенная чувствительность к внешним помехам: линии питания и соседние кабели индуцируют шумы, сопоставимые с амплитудой сигнала.

Для минимизации влияния слабого сигнала рекомендуются следующие практики:

1. Использовать усилители с низким уровнем шума, близким к 1–2 μV для тензодатчиков и термопар.
2. Применять дифференциальное подключение, чтобы подавлять синфазные помехи.
3. Сокращать длину кабельных линий или выбирать кабели с экранированием и низкой емкостью.
4. Подключать датчики к АЦП через согласующий усилитель, повышающий сигнал до оптимального диапазона 0,5–5 В.

Без усилителя низкий уровень сигнала снижает точность и стабильность измерений, особенно при длинных линиях передачи и шумной электросреде. Усиление сигнала позволяет сохранить все значимые детали и повысить надежность данных для систем управления.

Почему усилитель повышает устойчивость сигнала к помехам

Сигналы датчиков с низким уровнем напряжения легко подвержены влиянию электромагнитных и радиочастотных помех. Любой шум в диапазоне 1–10 мВ на линии передачи может исказить сигнал, если его амплитуда изначально не превышает 20–50 мВ. Усилитель повышает амплитуду сигнала, снижая относительное влияние помех и сохраняя форму сигнала для точного считывания.

Основные механизмы, через которые усилитель повышает устойчивость к помехам:

• Дифференциальное усиление: подавляет синфазные шумы, возникающие на линии передачи, и усиливает только разность сигналов от сенсора.
• Повышение амплитуды сигнала: увеличение напряжения с 20 мВ до 2 В снижает относительное влияние помех с ±1 мВ до ±0,05% от полного диапазона.
• Согласование импеданса: уменьшает влияние кабельной емкости и паразитных токов, предотвращая искажения на длинных линиях передачи.
• Фильтрация высокочастотного шума: многие усилители содержат встроенные фильтры 50–60 Гц и высокочастотные фильтры, уменьшающие влияние сетевых помех и электродвигателей.

Для практического применения важно выбирать усилитель с коэффициентом усиления, обеспечивающим уровень сигнала хотя бы в 20–50 раз выше шумов линии, а также с низким собственным уровнем шума, не превышающим 1–2 μV для микровольтовых датчиков. Такое решение позволяет системе управления получать стабильные и корректные данные даже в условиях интенсивных электромагнитных воздействий.

Роль усилителей при длинных кабельных линиях передачи данных

При передаче сигналов датчиков на расстояния более 10–15 метров возникают потери амплитуды, искажения формы сигнала и рост помех. Кабельная емкость и индуктивность снижают скорость нарастания фронтов сигналов, что особенно критично для высокоскоростных датчиков и систем с частотой обновления выше 1 кГц.

Усилители решают следующие задачи при длинных линиях передачи:

• Компенсация потерь амплитуды: усиление сигнала с 20–50 мВ до 1–5 В обеспечивает корректную работу АЦП и контроллеров.
• Поддержание формы сигнала: предотвращает искажения фронтов, которые влияют на точность измерений времени и скорости изменения параметров.
• Снижение влияния паразитных емкостей: согласующий усилитель уменьшает загрузку кабеля и предотвращает снижение амплитуды сигнала.
• Уменьшение шумов: дифференциальные усилители подавляют синфазные помехи, возникающие на длинных кабельных линиях.

Рекомендации для практического применения:

1. Использовать усилитель на выходе датчика при длине линии свыше 10 метров.
2. Выбирать усилитель с низким дрейфом и собственным уровнем шума ниже 1 μV для точных сенсоров.
3. Применять экранированные и витые пары кабелей для дифференциальных сигналов, особенно в промышленных условиях с высоким уровнем электромагнитных помех.
4. Рассматривать активное согласование импеданса, чтобы поддерживать скорость передачи до нескольких кГц без искажений.

Использование усилителей на длинных линиях позволяет системе управления получать корректные данные с минимальной погрешностью и стабильной амплитудой сигнала даже при нестабильной внешней среде.

Влияние усилителя на скорость реакции системы управления

Скорость реакции системы управления определяется временем формирования сигнала датчика и его обработкой контроллером. Слабый сигнал с амплитудой 10–50 мВ требует больше времени для оцифровки и фильтрации, что увеличивает задержку системы на несколько миллисекунд при стандартных АЦП с частотой обновления 1 кГц.

Увеличение уровня сигнала с помощью усилителя до 1–5 В сокращает время интеграции АЦП и снижает вероятность ошибок фильтрации. Дифференциальные усилители дополнительно уменьшают шумовую составляющую, ускоряя формирование точного сигнала для контроллера.

Типичный эффект усилителя на скорость реакции можно проиллюстрировать таблицей:

Для повышения скорости реакции рекомендуется использовать усилители с полосой пропускания не менее чем в 5 раз выше частоты изменения сигнала, минимизировать импедансные несоответствия и выбирать усилители с временем нарастания сигнала ≤ 1 μс для высокочастотных процессов.

Как усилители помогают использовать датчики с малой чувствительностью

Датчики с малой чувствительностью выдают сигнал всего в несколько милливольт на единицу измеряемого параметра. Например, тензодатчик с коэффициентом 2 мВ/В при нагрузке 10 кг на выходе с 5 В источника питания формирует сигнал всего 10 мВ. Такой уровень практически не различим для стандартного АЦП и легко теряется на фоне помех.

Использование усилителя позволяет увеличить сигнал до 1–5 В, что обеспечивает:

• Полное использование диапазона АЦП: усиленный сигнал занимает всю шкалу оцифровки, повышая разрешающую способность измерений.
• Снижение влияния шумов: относительная величина помех снижается с 10–20% до менее 0,1%, что делает измерения стабильными.
• Возможность подключения нескольких контроллеров: согласующий усилитель позволяет делить сигнал на несколько входов без потери амплитуды.

Рекомендации при работе с малочувствительными датчиками:

• Выбирать усилитель с коэффициентом усиления, достаточным для выхода сигнала в диапазон 1–5 В, но не выше 10 В, чтобы избежать перегрузки АЦП.
• Использовать усилители с низким собственным шумом (<1 μV) для сохранения точности измерений.
• При длинных кабельных линиях применять дифференциальное усиление для подавления синфазных помех и сохранения формы сигнала.

Правильно подобранный усилитель превращает малочувствительный датчик в полноценный источник данных для системы управления, позволяя получать точные и стабильные измерения без дополнительных дорогостоящих сенсоров.

Примеры применения усилителей для сигналов термопар и тензодатчиков

Термопары часто выдают сигнал в диапазоне 10–50 мВ на 100°C разницы температуры. Без усилителя такой сигнал легко теряется на длинных кабельных линиях и подвержен шуму от сетевых помех. Использование усилителя с коэффициентом 50–100 позволяет получить выходной сигнал 1–5 В, который корректно считывается АЦП контроллера. При этом точность измерений сохраняется на уровне ±0,1°C, а время реакции системы сокращается в 3–5 раз.

Тензодатчики с коэффициентом 2–3 мВ/В на полную шкалу нагрузки также требуют усиления. Например, датчик с источником питания 5 В при нагрузке 50 кг формирует сигнал 10–15 мВ. Усилитель повышает его до 2–3 В, позволяя контроллеру фиксировать колебания нагрузки в пределах 0,1–0,2 кг и подключать один датчик к нескольким входам без потери точности.

Рекомендации для практического применения:

• Для термопар использовать усилители с встроенной компенсацией холодного спая, чтобы избежать систематической ошибки ±1°C.
• Для тензодатчиков применять усилители с низким дрейфом и собственным шумом ≤1 μV для сохранения стабильности сигналов при длительной эксплуатации.
• Подключать усилители как можно ближе к датчику, чтобы минимизировать потери на кабеле и повысить устойчивость к электромагнитным помехам.

Правильное использование усилителей делает работу с термопарами и тензодатчиками более надежной, повышает точность измерений и обеспечивает стабильность сигналов для системы управления в реальном времени.

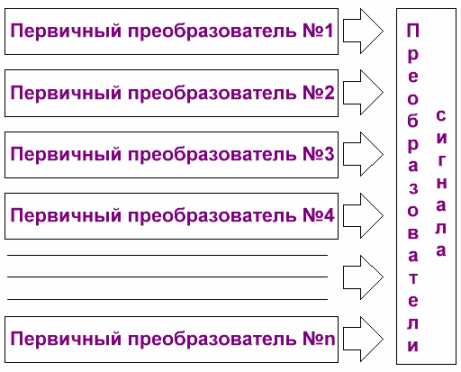

Ошибки измерений без усилителя и способы их минимизации

Сигналы датчиков с низкой амплитудой, например 10–50 мВ, без усилителя подвержены нескольким типам ошибок. Основные из них:

• Шумовая погрешность: электромагнитные и радиочастотные помехи на уровне 1–5 мВ формируют относительную ошибку до 20–50% для слабого сигнала.
• Погрешность оцифровки: АЦП с разрешением 12 бит не различает изменения менее 1 мВ, что приводит к потере детализации при слабом сигнале.
• Дрейф и нестабильность: изменения температуры и сопротивления кабелей могут смещать сигнал на 0,5–1 мВ, что критично для микровольтовых датчиков.
• Искажение формы сигнала: длинные кабельные линии вызывают затухание фронтов, влияя на точность временных характеристик.

Для минимизации ошибок рекомендуется:

• Использовать усилители с коэффициентом усиления, достаточным для выхода сигнала в диапазон 1–5 В.
• Применять дифференциальное усиление для подавления синфазных шумов и повышения устойчивости к помехам.
• Размещать усилитель как можно ближе к датчику, чтобы сократить длину кабеля и уменьшить влияние паразитной емкости.
• Выбирать усилители с низким дрейфом и собственным уровнем шума ≤1 μV для точных сенсоров.
• Использовать экранированные и витые пары кабелей для снижения влияния внешних помех.

Правильное усиление сигнала снижает относительную погрешность, сохраняет форму сигнала и позволяет системе управления получать корректные данные даже при слабых исходных сигналах.

Выбор типа усилителя для конкретного датчика и задачи

Выбор усилителя зависит от характеристик датчика, длины кабельной линии и требований к точности измерений. Для термопар и датчиков с низким уровнем сигнала (<50 мВ) оптимальны дифференциальные усилители с компенсацией холодного спая и коэффициентом усиления 50–100, что позволяет получать выход 1–5 В для АЦП и снижать влияние помех.

Для тензодатчиков с коэффициентом чувствительности 2–5 мВ/В рекомендуется использовать усилители с низким собственным шумом (<1 μV) и минимальным дрейфом. Это обеспечивает стабильность измерений при изменении температуры и подключении к нескольким входам системы.

При длинных кабельных линиях >10 метров необходимо выбирать усилители с согласованием импеданса и широкой полосой пропускания, чтобы сохранить форму сигнала и уменьшить задержку. Для высокочастотных датчиков важны усилители с временем нарастания фронта ≤1 μs.

Для практического выбора усилителя стоит учитывать:

• Диапазон выходного сигнала, соответствующий входу АЦП.
• Полосы частот и время реакции усилителя относительно динамики датчика.
• Уровень собственного шума и стабильность при температурных изменениях.
• Функции подавления синфазных помех и согласование импеданса с кабельной линией.

Правильно подобранный усилитель позволяет использовать датчик в полном диапазоне, улучшает точность измерений и повышает надежность системы управления без необходимости замены сенсора на более дорогой с высокой чувствительностью.

Вопрос-ответ:

Почему датчики с малым уровнем сигнала нуждаются в усилителях?

Датчики с низкой амплитудой сигнала, например термопары или тензодатчики, выдают напряжение всего в несколько милливольт. На таком уровне даже незначительные электрические помехи и шумы кабеля могут привести к искажению данных. Усилитель повышает уровень сигнала до вольтовых значений, что позволяет контроллеру точно считывать изменения параметров и минимизировать погрешность измерений.

Каким образом усилитель уменьшает влияние помех на сигнал?

Усилитель увеличивает амплитуду сигнала, снижая относительное влияние шумов и колебаний напряжения. Дифференциальные усилители подавляют синфазные помехи, усиливая только разность между контактами датчика. Это особенно полезно при длинных кабельных линиях, где внешние источники электромагнитных помех могут быть значительными. В результате система управления получает более стабильный сигнал, который корректно обрабатывается контроллером.

Можно ли обойтись без усилителя при работе с термопарами на расстоянии 15 метров?

Без усилителя сигнал термопары длиной 15 метров сильно теряет амплитуду и подвергается искажениям от кабельной емкости и внешних помех. На выходе АЦП данные могут содержать значительные ошибки или вовсе быть неразличимыми. Использование усилителя на выходе датчика позволяет поднять напряжение до 1–5 В, сохранить форму сигнала и уменьшить погрешность до допустимого уровня.

Как усилитель влияет на скорость реакции системы управления?

Слабый сигнал требует большего времени на оцифровку и фильтрацию, что увеличивает задержку отклика контроллера. Усилитель повышает уровень сигнала до диапазона АЦП, что позволяет быстрее получать точные данные. Дифференциальные усилители снижают шумовую составляющую, уменьшая ложные срабатывания и сокращая время реакции системы на изменения параметров.

Как выбрать усилитель для конкретного датчика?

Выбор усилителя зависит от амплитуды и типа сигнала, длины кабельной линии и требований к точности. Для термопар лучше подходят усилители с компенсацией холодного спая и коэффициентом усиления 50–100. Для тензодатчиков — с низким собственным шумом и минимальным дрейфом. Для длинных линий важна согласованность импеданса и широкая полоса пропускания. Усилитель должен обеспечивать выходной сигнал, соответствующий входу АЦП, с сохранением формы и стабильности.

Почему длинные кабельные линии ухудшают точность измерений датчиков и как с этим справляются усилители?

При передаче сигнала датчика на расстояние более 10–15 метров возникают потери амплитуды и искажения формы из-за емкости и индуктивности кабеля. На слабых сигналах это может привести к ошибкам до 20–30% и нестабильной работе контроллера. Усилитель повышает уровень сигнала до 1–5 В, что позволяет АЦП корректно считывать значения и уменьшает влияние внешних помех. Дифференциальные усилители дополнительно подавляют синфазные шумы, а согласование импеданса снижает затухание фронтов сигнала. Такой подход сохраняет точность измерений и стабильность реакции системы, даже при длинных кабельных линиях и шумной электросреде.
