Как сделать разрез в инвентаре на чертеже

Разрез в инвентарном чертеже – это не просто графический элемент, а инструмент, раскрывающий внутреннюю структуру объекта. В отличие от обычных видов, разрез позволяет показать скрытые детали конструкции, соединения и материалы, что критически важно для точного воспроизведения изделия. В ГОСТ 2.305-2008 определены основные правила выполнения разрезов: секущая плоскость обозначается разомкнутой линией толщиной 1,5s (где s – толщина основной линии), а стрелки указывают направление взгляда под углом 90° к плоскости.

Для инвентарных чертежей, где важна детализация, выбирайте тип разреза в зависимости от задачи. Простой разрез (одной плоскостью) подходит для симметричных объектов, а сложный (ступенчатый или ломаный) – для изделий с нестандартной геометрией. Например, при проектировании металлических конструкций секущую плоскость часто проводят через оси отверстий или сварные швы, чтобы показать их расположение и размеры. Обозначение разреза выполняется прописными буквами русского алфавита (А-А, Б-Б) высотой 7–10 мм, размещаемыми над изображением.

Штриховка материалов в разрезе регламентирована ГОСТ 2.306-68. Для металлов используйте сплошные тонкие линии под углом 45° с шагом 1–10 мм (в зависимости от масштаба). Бетон, кирпич и дерево обозначаются специфическими условными знаками. Важно: штриховка не должна пересекать размерные линии или выносные элементы. При масштабе чертежа 1:50 и мельче допускается упрощенное обозначение материалов без детализации.

Ошибки при выполнении разрезов часто связаны с неверным выбором секущей плоскости или ее обозначением. Например, если разрез проходит через ребро жесткости, его показывают нерассеченным (без штриховки), но с утолщенной линией контура. В инвентарных чертежах оборудования обязательно указывайте разрезы для всех критических узлов: крепежных соединений, уплотнений, внутренних полостей. Для сложных изделий используйте выносные элементы с увеличением масштаба (2:1, 5:1), чтобы сохранить читаемость чертежа.

Какие инструменты и материалы понадобятся для создания разреза

Для выполнения разреза на инвентарном чертеже потребуются специализированные инструменты, обеспечивающие точность и соответствие стандартам. Основной набор включает: рейсшину или линейку длиной не менее 500 мм с миллиметровой шкалой, угольники (45° и 60°) для построения наклонных линий, циркуль-измеритель с фиксирующим винтом, транспортир с ценой деления 1°, лекала для криволинейных элементов, а также механический карандаш с грифелем 0,3–0,5 мм (твердость H или 2H). Для нанесения линий разной толщины используйте рапидографы с насадками 0,18 мм (тонкие линии), 0,25 мм (основные контуры) и 0,5 мм (разрезы, сечения). Бумага должна соответствовать ГОСТ 2.301-68: формат А3 или А2, плотностью 120–160 г/м², с гладкой поверхностью для предотвращения растекания туши.

*При работе в САПР дополнительно требуется графический планшет с разрешением не менее 2048 lpi для ручной правки.

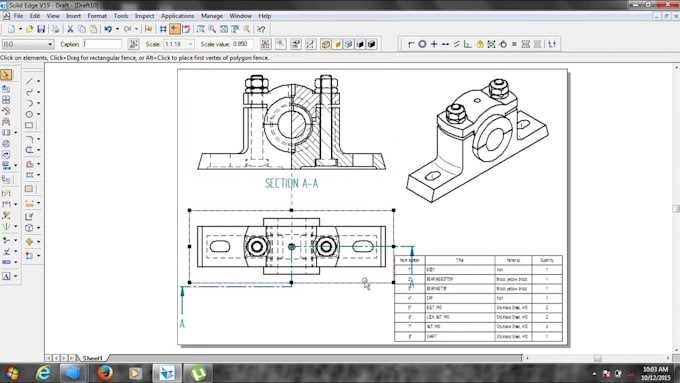

Как правильно выбрать плоскость и направление разреза

Плоскость разреза выбирают так, чтобы она проходила через ключевые конструктивные элементы объекта: отверстия, пазы, ребра жесткости или места соединений. Для симметричных деталей оптимальна продольная или поперечная плоскость, совпадающая с осью симметрии. Если объект содержит скрытые полости (например, каналы в литых корпусах), разрез выполняют через их геометрический центр, избегая косых сечений, усложняющих чтение чертежа.

Направление взгляда обозначают стрелками на линии сечения, ориентируя их перпендикулярно плоскости разреза. Для горизонтальных разрезов (например, планов зданий) стрелки направляют вверх или вниз, для вертикальных – влево или вправо. В инвентарных чертежах оборудования с несколькими уровнями (насосы, редукторы) используют ступенчатые разрезы, где плоскости смещают параллельно друг другу, чтобы показать разные уровни без наложения проекций.

Критерий выбора направления: разрез должен раскрывать максимальное количество информации при минимальном количестве линий. Если деталь имеет сквозные отверстия разного диаметра, плоскость проводят через ось наибольшего из них. Для сборочных единиц с подвижными частями (клапаны, задвижки) разрез выполняют в закрытом или открытом положении, фиксируя крайнее рабочее состояние.

Избегайте разрезов, параллельных граням с уклоном менее 15° – такие сечения искажают пропорции и затрудняют нанесение размеров. В чертежах металлоконструкций (фермы, балки) плоскость разреза располагают перпендикулярно основным несущим элементам, чтобы показать сечение профиля и сварные швы. Для тонкостенных деталей (кожухи, оболочки) применяют местные разрезы, ограниченные волнистой линией, чтобы не перегружать изображение.

При выборе плоскости учитывайте стандарты отрасли: в машиностроении предпочтительны фронтальные и профильные разрезы (ГОСТ 2.305-2008), в строительстве – вертикальные и горизонтальные (СПДС). Для сложных объектов с неочевидной внутренней структурой (например, теплообменники) предварительно анализируйте 3D-модель, определяя оптимальные секущие плоскости до начала оформления чертежа.

Пошаговая инструкция по нанесению линий разреза на чертеж

Линии разреза обозначают плоскость, в которой выполняется сечение объекта. Они состоят из разомкнутой линии (толщиной 1–1,5 мм) и стрелок, указывающих направление взгляда. Для инвентарных чертежей используйте ГОСТ 2.305-2008.

Определите место разреза. Выберите плоскость, проходящую через характерные элементы конструкции: отверстия, пазы, внутренние полости. Избегайте разрезов через пустоты или однородные участки без конструктивных особенностей.

1. Нанесите разомкнутую линию. Длина штрихов – 8–20 мм, расстояние между ними – 1–2 мм. Линия должна пересекать контур детали на 2–3 мм за его пределами.
2. Укажите стрелки направления взгляда. Расположите их на концах разомкнутой линии под углом 90° к ней. Длина стрелок – 5–10 мм, толщина – 0,5–0,7 мм.
3. Проставьте обозначения разреза. Используйте прописные буквы русского алфавита (А, Б, В) высотой 7–10 мм. Буквы размещайте рядом со стрелками, на расстоянии 2–3 мм от них.

Для сложных разрезов (ступенчатых, ломаных) разомкнутую линию выполняйте с изломами. В местах изломов ставьте стрелки, повторяющие направление взгляда. Обозначения букв дублируйте на каждом участке линии.

• Разрез по одной плоскости: линия прямая, без изломов.
• Ступенчатый разрез: линия с параллельными изломами, стрелки направлены в одну сторону.
• Ломаный разрез: линия с непараллельными изломами, стрелки указывают реальное направление взгляда после поворота плоскости.

При совпадении линии разреза с осью симметрии детали допускается не наносить разомкнутую линию и стрелки. Обозначение разреза (букву) проставляйте над изображением сечения.

Для местных разрезов (вырывов) используйте волнистую линию толщиной 0,3–0,5 мм. Она ограничивает область разреза и не требует стрелок или буквенных обозначений.

Проверьте соответствие линий разреза остальным элементам чертежа. Убедитесь, что разомкнутая линия не пересекает размерные числа, выносные линии или штриховку. Буквенные обозначения не должны совпадать с маркировкой других разрезов на том же чертеже.

Как обозначить разрез на плане и в спецификации

На плане разрез обозначают линией сечения толщиной 0,7–1,0 мм с указанием направления взгляда стрелками. Стрелки размещают на концах линии, перпендикулярно ей, с буквенными обозначениями (например, А-А, Б-Б) высотой 7–10 мм. Буквы пишут рядом со стрелками, избегая пересечения с другими элементами чертежа. Если разрез ступенчатый, линию сечения выполняют с изломами под углом 90°, сохраняя единое буквенное обозначение.

В спецификации разрез указывают в графе «Примечание» или отдельной строкой с ссылкой на план. Формат записи: «Разрез А-А см. лист [номер]». При наличии нескольких разрезов их перечисляют в порядке следования на плане, разделяя точкой с запятой. Для сложных объектов допускается табличная форма с колонками: «Обозначение», «Лист», «Примечание».

При оформлении разреза на плане учитывайте масштаб: в 1:100 и мельче допускается упрощенное обозначение стрелками без букв, если разрез единственный. В спецификации к инвентарному чертежу обязательно дублируйте обозначение разреза в разделе «Состав проекта», даже если он приведен на том же листе.

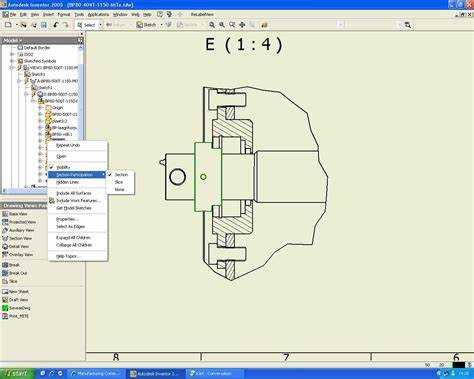

Типичные ошибки при выполнении разрезов и способы их избежать

Наиболее частые ошибки связаны с неверным выбором секущей плоскости и нарушением правил штриховки. Например, разрез через пустоты или нехарактерные элементы (ребра жесткости, крепеж) вместо основных конструктивных узлов делает чертеж неинформативным. Штриховка под углом 45° к основным осям выполняется только для металлов – для бетона, кирпича или дерева используют специфические условные обозначения (ГОСТ 2.306-68). Игнорирование масштаба приводит к несоответствию толщины линий: контурные линии должны быть в 2–3 раза толще осевых и размерных.

• Несогласованность разреза с видами: Разрез должен точно соответствовать положению секущей плоскости на виде сверху или спереди. Если плоскость проходит через отверстие диаметром 20 мм, на разрезе оно должно быть показано без искажений. Проверяйте координаты точек пересечения секущей плоскости с контуром детали.
• Пропуск невидимых линий: В разрезах невидимые линии (пунктирные) не показывают, кроме случаев, когда они необходимы для понимания конструкции (например, скрытые полости). Однако если разрез выполнен полностью, все внутренние элементы отображаются сплошными линиями.
• Ошибки в обозначении: Секущая плоскость обозначается разомкнутой линией толщиной 1–1,5 мм с стрелками, указывающими направление взгляда. Буквенные обозначения (А-А, Б-Б) размещают у стрелок и над разрезом. Пропуск этих элементов или их неверное расположение делает чертеж нечитаемым.
• Избыточная детализация: В разрезах не показывают мелкие элементы (фаски, скругления радиусом менее 1 мм), если они не влияют на функциональность. Исключение – чертежи для литейного производства, где такие детали критичны.

Перед окончательным оформлением проверяйте разрез на соответствие ГОСТ 2.305-2008 и сверяйте его с техническим заданием: часто требуется показать только часть разреза (местный разрез) или совместить его с видом.

Примеры оформления разрезов в различных типах инвентарных чертежей

В инвентарных чертежах зданий разрезы выполняют с привязкой к координационным осям и отметкам высот. Для жилых домов вертикальные разрезы обозначают линией сечения с буквенными индексами (А-А, Б-Б) и указывают толщину стен (например, 380 мм для кирпичных, 200 мм для панельных). На разрезе проставляют отметки чистых полов этажей, высоту дверных и оконных проемов, а также уклоны кровли (минимум 1:50 для плоских крыш). В многоэтажных объектах обязательно показывают лестничные клетки с габаритами маршей и площадок, а для подвалов – гидроизоляцию и привязку к уровню грунтовых вод.

В чертежах инженерных коммуникаций (водопровод, канализация) разрезы выполняют по трассам трубопроводов с указанием диаметров (Ду50, Ду100), материалов (ПНД, сталь) и уклонов (0,002–0,005 для самотечных систем). На разрезах колодцев обозначают глубину заложения лотка, тип люка (Л-1, Т-25) и материал колец (железобетон КС 10.9). Для тепловых сетей в разрезе показывают изоляцию (минеральная вата 50 мм), компенсаторы и опоры с шагом не более 3 м для труб Ду150 и выше.

В чертежах технологического оборудования разрезы оформляют с привязкой к фундаментам и несущим конструкциям. Для резервуаров указывают толщину стенок (6–12 мм для стали ВСт3), тип сварных швов (У4 по ГОСТ 5264) и антикоррозийное покрытие (грунт ГФ-021, эмаль ХВ-785). На разрезах насосных станций обозначают отметки всасывающих и напорных патрубков, а для компрессоров – высоту фундамента относительно нулевой отметки и закладные детали для крепления оборудования.
