Интерфейс DVI-I содержит одновременно цифровые и аналоговые линии, тогда как DVI-D передаёт только цифровой сигнал. Это различие часто становится причиной путаницы при подключении видеокарт, мониторов и переходников. Преобразование в данном случае не связано с изменением сигнала на уровне электроники, а сводится к корректному использованию цифровой части разъёма.
На практике проблемы возникают, когда DVI-I используется как источник аналогового сигнала для старых дисплеев или проекторов. В таком сценарии подключение к входу DVI-D не сработает, поскольку он конструктивно не принимает аналог. Поэтому перед покупкой адаптера важно проверить спецификации видеовыхода и убедиться, что он действительно формирует цифровой поток.
Понимание распиновки разъёма, различий между типами DVI и ограничений стандарта позволяет избежать ошибок при подключении оборудования, исключить лишние расходы и сразу выбрать корректный способ соединения устройств.

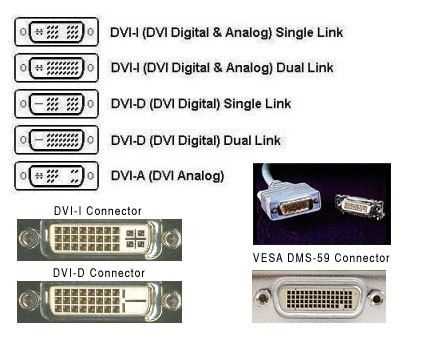

Определение типа разъёма DVI-I и DVI-D по пинам
Различие между DVI-I и DVI-D определяется наличием или отсутствием аналоговых контактов. Визуально это можно установить, осмотрев область вокруг плоского горизонтального контакта (blade). У разъёма DVI-I по обе стороны от него расположены четыре дополнительных пина – именно они отвечают за передачу аналогового сигнала, совместимого с VGA.
У DVI-D эти четыре пина отсутствуют полностью. Независимо от версии (Single Link или Dual Link), зона вокруг плоского контакта остаётся пустой. Это гарантирует, что разъём физически не поддерживает аналоговую составляющую, а все задействованные контакты относятся только к цифровым каналам TMDS и служебным линиям.
Для точной идентификации также важно учитывать общее количество пинов. DVI-I Single Link имеет 18 цифровых контактов плюс 4 аналоговых и плоский контакт, тогда как DVI-D Single Link ограничен 18 цифровыми пинами без аналоговой группы. В версии Dual Link количество цифровых контактов увеличивается до 24, но принцип различия сохраняется.
Если доступ к маркировке корпуса отсутствует, проверка распиновки остаётся самым надёжным способом определить тип интерфейса. Наличие отверстий под аналоговые пины на кабеле или адаптере также указывает на поддержку DVI-I, тогда как полностью изолированная зона вокруг плоского контакта характерна только для DVI-D.
Проверка поддержки аналогового сигнала источником
Наличие разъёма DVI-I на видеокарте не означает автоматическую поддержку аналогового сигнала. Перед преобразованием в DVI-D необходимо определить, формирует ли источник аналоговый выход или использует только цифровые линии. Эта информация критична при выборе адаптера и схемы подключения.
Самый надёжный способ – изучение технических характеристик видеокарты. В спецификациях обычно прямо указывается поддержка VGA via DVI-I или analog output. У современных дискретных и встроенных графических адаптеров аналоговый ЦАП часто отсутствует, даже если разъём физически выполнен в формате DVI-I.
Практическая проверка выполняется подключением пассивного адаптера DVI–VGA к рассматриваемому порту. При наличии аналогового сигнала изображение появляется без дополнительных настроек. Отсутствие картинки при исправном мониторе указывает на цифровой режим работы разъёма.
Дополнительно можно использовать утилиты диагностики видеовыходов, которые отображают активные типы сигналов и доступные режимы. Если в списке отсутствуют аналоговые разрешения, источник функционирует исключительно в цифровом режиме, и преобразование DVI-I в DVI-D возможно без каких-либо ограничений со стороны сигнала.
Когда преобразование DVI-I в DVI-D возможно без электроники
Преобразование DVI-I в DVI-D без использования активных устройств возможно только в случае, если источник формирует цифровой сигнал TMDS. В этой конфигурации задействуется исключительно цифровая часть разъёма, а аналоговые контакты DVI-I остаются неиспользуемыми.
Типовой сценарий – видеокарта с комбинированным выходом DVI-I, подключаемая к монитору с входом DVI-D. При совпадении типа линка (Single Link или Dual Link) достаточно пассивного адаптера или кабеля DVI-I–DVI-D, который физически исключает аналоговые пины без изменения сигнала.
Отсутствие электроники допустимо, если требуемые разрешение и частота обновления укладываются в возможности цифрового канала. Например, для 1920×1080 при 60 Гц достаточно Single Link, тогда как 2560×1440 требует Dual Link и соответствующего набора цифровых контактов на обоих устройствах.
Выбор пассивного адаптера DVI-I to DVI-D: что учитывать
Пассивный адаптер DVI-I to DVI-D не преобразует сигнал, а лишь физически задействует цифровые контакты. Поэтому его выбор должен опираться на параметры видеовыхода и требования подключаемого дисплея.
- Поддержка Single Link или Dual Link. Для разрешений выше 1920×1200 необходим адаптер с полной разводкой 24 цифровых пинов.
- Тип корпуса адаптера. Модели с глухой зоной вокруг плоского контакта гарантируют отсутствие соединения аналоговых линий.
- Совместимость с кабелем. При использовании отдельного DVI-D кабеля важно, чтобы адаптер не ограничивал количество задействованных цифровых контактов.
Отдельное внимание следует уделять качеству исполнения. Плотная посадка разъёма и точная геометрия пинов снижают риск потери сигнала на высоких частотах TMDS.
- Проверить маркировку адаптера на наличие указания DVI-D compatible.
- Сопоставить максимальное разрешение адаптера с возможностями видеокарты.
- Исключить модели с универсальной разводкой, рассчитанные на работу с VGA.
Правильно подобранный пассивный адаптер обеспечивает стабильную передачу цифрового сигнала без ограничений со стороны интерфейса.
Ограничения преобразования: почему DVI-D не принимает аналог
Интерфейс DVI-D конструктивно предназначен только для передачи цифрового сигнала по протоколу TMDS. В его распиновке полностью отсутствуют линии, отвечающие за аналоговую компоненту RGB и синхронизацию, поэтому физическое подключение аналогового источника невозможно даже при внешнем сходстве разъёмов.
В отличие от DVI-I, который содержит отдельные контакты для аналогового сигнала, DVI-D использует исключительно дифференциальные пары высокой частоты. Эти линии работают в другом электрическом режиме и не способны принимать напряжения, формируемые аналоговым ЦАП видеокарты или другого источника.
Попытка использовать пассивный адаптер для передачи аналога в разъём DVI-D не даёт результата, так как отсутствует не только логическая, но и электрическая совместимость. Даже при совпадении формы коннектора монитор просто не получает данных, пригодных для декодирования изображения.
Единственный способ задействовать аналоговый источник с цифровым входом – использование активного преобразователя с оцифровкой сигнала. Однако в контексте преобразования DVI-I в DVI-D это выходит за рамки стандарта и требует отдельного устройства с собственным питанием и обработкой сигнала.
Пошаговое подключение через адаптер без потери цифрового сигнала
Подключение начинается с проверки типа цифрового канала на видеокарте и мониторе. Необходимо убедиться, что оба устройства поддерживают одинаковый режим – Single Link или Dual Link. Несовпадение приведёт к ограничению разрешения или отсутствию изображения.
Пассивный адаптер DVI-I to DVI-D устанавливается непосредственно в разъём видеокарты. Он должен плотно фиксироваться без люфта, так как даже незначительное смещение может нарушить работу высокочастотных линий TMDS.
К адаптеру подключается кабель DVI-D с полной разводкой цифровых контактов. Длина кабеля рекомендуется не более 2 метров для Dual Link и до 5 метров для Single Link, чтобы избежать деградации сигнала на максимальных разрешениях.
После физического подключения система автоматически определяет цифровой дисплей. В настройках драйвера видеокарты следует выбрать нативное разрешение монитора и частоту обновления, соответствующую спецификации панели.
При корректном подключении изображение появляется без артефактов, цветовых искажений и мерцания. Отсутствие сигнала указывает на несоответствие типа линка, неисправный кабель или отсутствие цифрового выхода на используемом порту.
Типовые проблемы совместимости и способы их обхода
При преобразовании DVI-I в DVI-D сбои чаще всего связаны не с самим адаптером, а с несоответствием параметров сигнала или аппаратных ограничений источника и приёмника. Корректная диагностика позволяет быстро определить причину и выбрать рабочее решение.
| Проблема | Причина | Способ обхода |
|---|---|---|
| Отсутствует изображение | Использовать цифровой выход видеокарты или активный преобразователь | |
| Низкое разрешение | Адаптер или кабель поддерживает только Single Link | Заменить на Dual Link адаптер и кабель |
| Мерцание или артефакты | Потери сигнала из-за длины или качества кабеля | Сократить длину кабеля или использовать экранированный вариант |
| Монитор не определяется | Некорректная передача EDID | Принудительно задать параметры экрана в драйвере |
Наиболее устойчивые результаты достигаются при использовании коротких кабелей, адаптеров с полной цифровой разводкой и ручной настройке режимов отображения в случае нестандартных разрешений.
Проверка результата: тестирование изображения и частоты
- Убедиться, что выбрано нативное разрешение матрицы без масштабирования.
- Проверить установленную частоту обновления и её соответствие спецификации монитора.
- Подтвердить использование цифрового режима передачи, а не совместимого профиля.
Далее оценивается стабильность изображения при нагрузке. Для этого используются статические тестовые шаблоны с мелкими элементами и контрастными переходами, где искажения проявляются наиболее заметно.
- Открыть тест с чередующимися вертикальными и горизонтальными линиями.
- Проверить отсутствие дрожания, цветовых сдвигов и пропусков пикселей.
- Оценить чёткость шрифтов на тёмном и светлом фоне.
Завершающий этап – кратковременное повышение частоты в пределах допустимого диапазона. Если изображение сохраняет стабильность, подключение через DVI-I to DVI-D выполнено корректно и не ограничивает возможности цифрового канала.
Вопрос-ответ:
Можно ли подключить монитор с входом DVI-D к видеокарте с выходом DVI-I без активного преобразователя?
Да, такое подключение возможно, если видеокарта выводит цифровой сигнал по интерфейсу DVI. В этом случае используется пассивный адаптер или кабель DVI-I–DVI-D, который задействует только цифровые контакты разъёма. Аналоговые пины DVI-I остаются незадействованными и не участвуют в передаче изображения.
Почему при использовании переходника DVI-I to DVI-D изображение не появляется?
Чаще всего причина связана с тем, что конкретный порт видеокарты работает только в аналоговом режиме. Несмотря на форму разъёма DVI-I, не все устройства оснащены аналоговым ЦАП. В такой ситуации монитор с входом DVI-D не получает пригодный для обработки сигнал.
Есть ли разница между адаптерами DVI-I to DVI-D для Single Link и Dual Link?
Да, разница принципиальная. Адаптеры Single Link имеют ограниченное количество цифровых контактов и не подходят для разрешений выше 1920×1200. Для экранов с более высоким разрешением требуется поддержка Dual Link как со стороны адаптера, так и со стороны кабеля и видеовыхода.
Можно ли передать аналоговый сигнал через разъём DVI-D при помощи простого переходника?
Нет, DVI-D конструктивно не принимает аналоговый сигнал. В его распиновке отсутствуют соответствующие линии, поэтому пассивные переходники в таких случаях не работают. Для аналогового источника потребуется устройство с оцифровкой сигнала.
Как проверить, что после подключения используется именно цифровой режим, а не совместимый?
Это можно определить в настройках драйвера видеокарты. Там указывается тип подключённого дисплея и доступные режимы вывода. Отсутствие аналоговых разрешений и корректное определение нативного разрешения монитора указывают на работу в цифровом режиме.
