Holding registers modbus что это

Holding registers в протоколе Modbus представляют собой область памяти устройств, где хранятся числовые значения 16-битного формата. Каждый регистр имеет уникальный адрес, что позволяет центральному контроллеру считывать или записывать данные независимо от других регистров. Диапазон значений одного регистра от 0 до 65535, что важно учитывать при работе с измерениями и управляющими сигналами.

Чтение данных из holding registers происходит с помощью функции Modbus 03 (Read Holding Registers), а запись – через функцию 06 (Write Single Register) или 16 (Write Multiple Registers). Правильная адресация и соблюдение порядка байтов критичны для точного обмена данными между устройствами, особенно при работе с датчиками температуры, давления и аналоговыми выходами контроллеров.

Использование holding registers в автоматизации позволяет хранить конфигурационные параметры, временные данные и результаты вычислений. При проектировании системы важно планировать структуру регистров так, чтобы исключить пересечение адресов и минимизировать задержки при массовом чтении. Это повышает стабильность работы оборудования и упрощает отладку Modbus-сети.

Практическое применение включает мониторинг промышленных процессов, управление приводами и накопление данных с удалённых сенсоров. Для интеграции с SCADA или PLC рекомендуется создавать карту регистров с описанием каждого параметра и диапазона значений, что облегчает масштабирование и последующую диагностику оборудования.

Holding registers Modbus: принцип работы и применение

Протокол Modbus использует функции 03 (Read Holding Registers) для чтения и 06/16 (Write Single/Multiple Registers) для записи данных. Важно учитывать порядок байтов (big-endian или little-endian) при обмене между различными устройствами, чтобы избежать некорректной интерпретации значений.

Holding registers применяются для:

При проектировании Modbus-сети важно заранее планировать распределение адресов, учитывать масштабирование значений и контролировать частоту опроса регистров. Это снижает вероятность коллизий и ошибок передачи данных, обеспечивая стабильное управление и точное считывание показаний с устройств.

Что такое holding registers в протоколе Modbus

Контроллеры и SCADA-системы используют функции 03 (Read Holding Registers) и 06/16 (Write Single/Multiple Registers) для взаимодействия с этими регистрами. Неправильный порядок байтов или дублирование адресов может привести к некорректным данным или конфликтам при записи, поэтому важно документировать структуру регистров заранее.

Holding registers применяются для хранения временных измерений, конфигурационных параметров и управляющих сигналов. Для больших систем рекомендуется распределять регистры по функциональным блокам и фиксировать диапазоны для разных типов данных, что облегчает отладку сети и уменьшает риск ошибок при массовых операциях чтения и записи.

Формат данных и размер регистров Modbus

Каждый holding register в протоколе Modbus имеет размер 16 бит, что позволяет хранить целые числа в диапазоне от 0 до 65535. Для передачи более крупных значений используют объединение двух регистров, формируя 32-битные числа или числа с плавающей точкой. При этом критично соблюдать порядок байтов (big-endian или little-endian), чтобы данные корректно интерпретировались на всех устройствах сети.

Регистры могут хранить как беззнаковые, так и знаковые значения. Например, отрицательные температуры преобразуются с использованием знакового представления. Важно заранее определять тип данных каждого регистра и фиксировать правила интерпретации, чтобы избежать ошибок при чтении и записи.

Для аналоговых сигналов рекомендуют заранее задавать масштабирование. Например, диапазон 0–65535 можно сопоставить с напряжением 0–10 В или температурой 0–100 °C. Такой подход упрощает интеграцию с PLC и SCADA, снижает риск некорректных измерений и облегчает калибровку оборудования.

Как читать значения из holding registers

Для чтения данных из holding registers используется функция Modbus 03 (Read Holding Registers). Контроллер или SCADA-система отправляет запрос с указанием адреса начального регистра и количества регистров для считывания. Каждый регистр возвращает 16-битное значение, которое необходимо правильно интерпретировать в зависимости от типа данных и порядка байтов.

При работе с 32-битными или плавающими значениями важно объединять два последовательных регистра, соблюдая порядок старшего и младшего слова. Некорректное объединение регистров часто приводит к ошибкам в показаниях или неверной интерпретации данных.

Рекомендуется ограничивать количество регистров в одном запросе в пределах сети Modbus, чтобы уменьшить вероятность задержек и ошибок передачи. Для постоянного мониторинга параметров создают карту регистров с указанием диапазонов, типов данных и коэффициентов масштабирования, что облегчает автоматизацию и диагностику устройств.

Как записывать данные в holding registers

Запись данных в holding registers осуществляется с помощью функций Modbus 06 (Write Single Register) и 16 (Write Multiple Registers). Правильная запись требует соблюдения адресации и типа данных регистра. Неверная запись может привести к некорректной работе устройства или повреждению конфигурации.

Рекомендации по записи данных:

• Перед записью проверять диапазон допустимых значений регистра (0–65535 для 16-битного регистра).
• При работе с 32-битными или плавающими значениями объединять два регистра, соблюдая порядок старшего и младшего слова.
• Использовать последовательную запись нескольких регистров через функцию 16 для уменьшения количества запросов и нагрузки на сеть.
• Документировать все регистры с указанием типа данных, масштаба и назначений, чтобы избежать конфликтов при массовой записи.
• Проверять подтверждение записи от устройства, чтобы убедиться, что данные успешно сохранены.

Для систем с критичными параметрами рекомендуется вводить контрольные суммы и проверку значений после записи, чтобы гарантировать точность и стабильность работы оборудования.

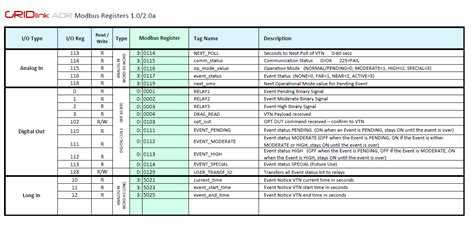

Адресация регистров и их нумерация

В Modbus каждый holding register имеет уникальный адрес, обычно начинающийся с 40001. Адресация используется для точного чтения и записи данных, при этом фактический номер регистра в протоколе может отличаться на единицу, так как Modbus использует нумерацию с нуля. Несоблюдение корректной адресации приводит к ошибкам чтения или записи.

Рекомендации по адресации:

• Составлять карту регистров с диапазонами адресов для разных параметров.
• Разделять регистры по функциональным блокам: измерения, управляющие сигналы, конфигурации.
• При объединении регистров для 32-битных или плавающих значений использовать последовательные адреса.
• Проверять документацию устройств на особенности смещения адресов (например, некоторые контроллеры начинают с 0, другие с 1).
• Избегать пересечения диапазонов при подключении нескольких устройств к одной сети Modbus.

Для систем с большим количеством регистров рекомендуется вести отдельный реестр с описанием назначения, диапазона и типа данных каждого адреса, что упрощает диагностику и масштабирование сети.

Применение holding registers в контроллерах и датчиках

Holding registers активно используются для хранения измеренных значений и управляющих параметров в промышленных контроллерах и датчиках. Например, регистры могут хранить температуру, давление, уровень жидкости или состояние приводов. Каждое значение сопоставляется с уникальным адресом, что позволяет центральной системе считывать или изменять параметры без вмешательства оператора.

Рекомендации по применению:

• Использовать отдельные регистры для конфигурационных параметров и текущих измерений, чтобы избежать конфликтов при массовом чтении и записи.
• Для датчиков с аналоговыми выходами применять масштабирование значений в пределах 0–65535, соответствующее реальному диапазону сигнала.
• При объединении нескольких регистров для 32-битных данных или чисел с плавающей точкой контролировать порядок байтов.
• Документировать каждый регистр с указанием типа данных, единиц измерения и диапазона, чтобы упростить интеграцию с PLC и SCADA.
• Периодически проверять актуальность регистров и корректность передаваемых данных для своевременного обнаружения сбоев оборудования.

Использование holding registers обеспечивает стандартизированный обмен данными между контроллерами и датчиками, облегчает автоматизацию и повышает точность управления процессами.

Ошибки при работе с holding registers и способы их диагностики

При работе с holding registers часто встречаются ошибки, связанные с неправильной адресацией, превышением допустимых значений и несоответствием типа данных. Например, попытка записать 32-битное значение в один 16-битный регистр приведет к искажению данных. Неправильный порядок байтов при объединении регистров также вызывает некорректное считывание значений.

Основные типы ошибок и рекомендации по их диагностике:

• Ошибка адресации: устройство возвращает исключение Modbus 02 или 03. Проверять карту регистров и корректность номеров в запросах.
• Превышение диапазона: запись значения, превышающего 0–65535 для 16-битного регистра. Использовать проверку диапазона перед отправкой данных.
• Неправильный порядок байтов: значения 32-битных или плавающих регистров интерпретируются некорректно. Уточнять порядок байтов в документации устройств и соблюдать единообразие при объединении регистров.
• Проблемы сети: потеря пакетов или сбои соединения. Использовать логирование запросов и ответов, анализировать время отклика устройств.
• Конфликты при массовой записи: одновременная запись в один регистр с разных контроллеров. Разделять функциональные блоки регистров и синхронизировать запись через центральное управление.

Регулярная проверка корректности регистров, использование логирования и создание карты регистров помогают своевременно выявлять ошибки и обеспечивать стабильную работу Modbus-сети.

Примеры практического использования в автоматизации

Holding registers широко применяются в промышленных системах для передачи и хранения данных между контроллерами, датчиками и SCADA. Например, регистры могут хранить текущие значения температуры, давления, уровня жидкости или скорости вращения приводов. Каждый параметр имеет уникальный адрес, что позволяет точечно считывать или изменять данные без влияния на другие процессы.

Примеры использования:

• Мониторинг насосных станций: регистры хранят давление и уровень воды, что позволяет PLC автоматически регулировать работу насосов.
• Управление приводами: скорость и положение двигателя записываются в регистры, а контроллер корректирует параметры в реальном времени.
• Сбор данных с датчиков: датчики температуры или влажности передают значения в holding registers, которые считывает SCADA для анализа и визуализации.
• Хранение конфигураций оборудования: регистры содержат пороговые значения сигналов, режимы работы и настройки калибровки, что упрощает обновление параметров без перепрограммирования.
• Передача данных между PLC и HMI: регистры позволяют отображать текущие значения процессов на панели оператора и изменять настройки в режиме реального времени.

Использование holding registers обеспечивает стандартизированный обмен данными, упрощает интеграцию оборудования и позволяет автоматизировать процессы с высокой точностью и стабильностью.

Вопрос-ответ:

Что такое holding registers в протоколе Modbus?

Holding registers — это область памяти устройств Modbus, предназначенная для хранения данных в виде 16-битных слов. В отличие от дискретных входов или катушек, они позволяют считывать и записывать числовые значения, такие как параметры оборудования, настройки или измеренные данные. Каждый регистр имеет уникальный адрес, который используется для обращения к нему через запросы Master-устройства.

Как происходит чтение данных из holding registers?

Для чтения данных используется функция Modbus с кодом 03 (Read Holding Registers). Мастер-устройство отправляет запрос с указанием адреса первого регистра и количества регистров для чтения. Подчинённое устройство возвращает последовательность значений этих регистров. Это позволяет получать информацию о текущих параметрах устройства, таких как температура, скорость двигателя или уровень сигнала.

Можно ли изменять значения в holding registers, и как это делается?

Да, значения в holding registers можно изменять. Для этого используется команда с кодом 06 (Write Single Register) для записи одного регистра или 16 (Write Multiple Registers) для записи нескольких регистров сразу. Мастер-устройство отправляет адрес регистра и новое значение, после чего подчинённое устройство подтверждает изменение. Такая возможность позволяет задавать параметры работы оборудования, например, скорость вращения мотора или настройки таймеров.

В чем отличие holding registers от других типов регистров Modbus?

Главное отличие в том, что holding registers предназначены для хранения числовых значений, которые можно как читать, так и записывать. В Modbus также есть дискретные входы и катушки: дискретные входы только для чтения (0 или 1), катушки можно читать и записывать, но они работают с отдельными битами. Holding registers удобны для хранения параметров и измерений в виде 16-битных слов, что позволяет использовать их для широкого спектра значений.

Где применяются holding registers на практике?

Holding registers широко используются в промышленных контроллерах, системах автоматизации, приборах учёта и оборудовании с Modbus-интерфейсом. С их помощью контроллеры получают данные с датчиков, задают режим работы оборудования и передают параметры другим устройствам. Например, в системе управления насосом значения holding registers могут хранить текущую скорость, давление и заданные пороговые значения.

Что такое holding registers и зачем они нужны в Modbus?

Holding registers — это область памяти устройств Modbus, где хранятся 16-битные значения, которые можно считывать и изменять. В них обычно записываются параметры работы оборудования, показания датчиков или настройки системы. Каждый регистр имеет уникальный адрес, что позволяет мастер-устройству получать конкретные значения или менять их для управления оборудованием через сеть Modbus.

Как происходит работа с holding registers на практике?

Чтение данных из holding registers выполняется командой с кодом 03 (Read Holding Registers). Мастер-устройство указывает адрес первого регистра и количество регистров, которые нужно получить, после чего подчинённое устройство возвращает их значения. Для записи используется команда 06 (Write Single Register) для одного регистра или 16 (Write Multiple Registers) для нескольких. Это позволяет менять настройки оборудования, задавать новые параметры работы или обновлять значения, например, скорости мотора, давления или температурных порогов.
