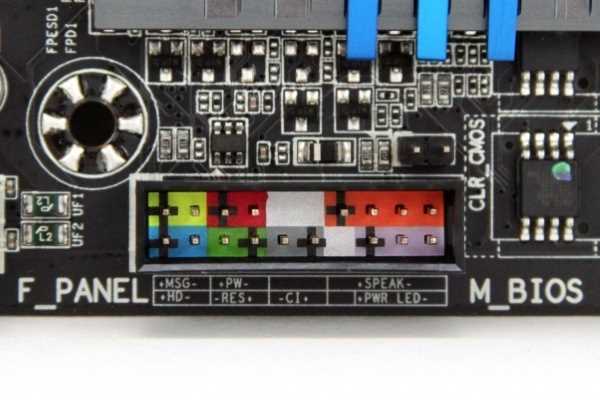

На какие болты крепится материнская плата к корпусу

Крепление материнской платы к корпусу требует использования специальных болтов с резьбой M3 или стандартной шестигранной резьбой 6-32. Для плат форм-факторов ATX и Micro-ATX обычно применяют M3 длиной 6–8 мм, в то время как для Mini-ITX достаточно 5–6 мм. Выбор длины зависит от толщины платы и высоты распорной стойки, чтобы избежать чрезмерного давления на элементы схемы.

Материал болтов влияет на долговечность соединения и защиту платы от короткого замыкания. Чаще всего используют оцинкованную сталь или нержавеющую сталь, которые обеспечивают надежную фиксацию и предотвращают коррозию. Латунные болты применяются реже, но подходят для минимизации электрического контакта с корпусом.

Правильное использование распорных стоек под болты предотвращает прогиб платы и контакт медных дорожек с металлической поверхностью корпуса. Каждая стойка должна точно соответствовать отверстию на плате, а болт закручивается до упора без лишнего усилия. Недокручивание вызывает люфт, а перетягивание способно деформировать плату или вывести из строя элементы возле крепежных отверстий.

Выбор болтов и стоек напрямую зависит от корпуса и модели материнской платы. Рекомендуется сверять схему крепления в инструкции к корпусу и проверять, чтобы резьба болта совпадала с резьбой стойки. Использование неподходящих болтов может привести к неплотной фиксации и повреждению платы при транспортировке или установке дополнительных компонентов.

При сборке важно избегать болтов с плоской головкой, если корпус рассчитан на стандартные шестигранные или крестовые головки. Правильно подобранные болты обеспечивают стабильную фиксацию, минимизируют вибрацию и позволяют безопасно монтировать процессорные кулеры, видеокарты и другие элементы системы без риска повреждения материнской платы.

Стандарты крепежа для разных форм-факторов материнских плат

Каждый форм-фактор материнской платы имеет строго определенные точки крепления и соответствующие размеры болтов. Несоблюдение стандартов приводит к неплотной фиксации или повреждению платы.

Для ATX и Micro-ATX используется универсальная резьба M3 с шагом 0,5 мм. Количество точек крепления зависит от размера платы:

• ATX: 9–12 отверстий, расстояние между стойками 30–80 мм;
• Micro-ATX: 4–9 отверстий, стандартное расположение по сетке 30×30 мм.

Для Mini-ITX количество крепежных точек ограничено четырьмя, резьба M3, длина болтов обычно 5–6 мм. Расположение отверстий строго по углам платы, что исключает необходимость дополнительных стоек.

Существуют редкие форм-факторы, такие как Extended ATX (E-ATX) и Flex ATX, где длина и количество болтов варьируются. Для E-ATX используют 12–15 болтов M3, при этом необходимо контролировать плотность закручивания, чтобы плата не прогибалась.

Рекомендации по монтажу:

1. Всегда использовать стойки между платой и корпусом, соответствующие выбранному форм-фактору.
2. Закручивать болты крест-накрест, чтобы равномерно распределить давление на плату.
3. Проверять, чтобы каждая стойка точно совпадала с отверстием на плате; лишние стойки удаляются или не устанавливаются.
4. Не применять болты с другой резьбой – это может повредить резьбу стойки или саму плату.

Соблюдение стандартов крепежа обеспечивает стабильное положение платы, правильный контакт с корпусом и предотвращает механические повреждения при установке дополнительных компонентов.

Диаметры и резьба болтов для ATX, Micro-ATX и Mini-ITX

Для крепления материнских плат форм-факторов ATX, Micro-ATX и Mini-ITX применяются болты с резьбой M3. Диаметр стандартного болта M3 составляет 3 мм, шаг резьбы – 0,5 мм. Эти параметры позволяют обеспечить надежное соединение платы с корпусом без риска срыва резьбы или повреждения отверстий на плате.

Длина болтов зависит от толщины платы и высоты распорной стойки. Для ATX и Micro-ATX оптимальная длина составляет 6–8 мм, для Mini-ITX – 5–6 мм. Болты длиннее рекомендуемых могут контактировать с элементами на обратной стороне платы, вызывая короткое замыкание или повреждение компонентов.

Для редких форм-факторов, таких как E-ATX, сохраняется стандартная резьба M3, но длина болтов может достигать 10 мм при использовании высоких стоек для установки дополнительных систем охлаждения или модулей памяти.

Рекомендации по монтажу:

• Использовать болты только с резьбой M3, не заменяя их винтами с дюймовой резьбой или саморезами.
• Подбирать длину болта с учетом высоты стойки и толщины платы, чтобы головка плотно прилегала, но не прогибала плату.
• Закручивать болты вручную или с малым моментом, избегая излишнего усилия, чтобы не сорвать резьбу в стойке.
• Проверять, чтобы болты не контактировали с медными дорожками на плате и не создавали электрических замыканий.

Соблюдение диаметра и резьбы болтов гарантирует надежное крепление, долговечность конструкции и безопасное подключение компонентов к материнской плате.

Материалы болтов и их влияние на надежность соединения

Выбор материала болтов напрямую влияет на долговечность крепления материнской платы и защиту от коррозии. Наиболее распространены стальные и латунные болты, иногда используют нержавеющую сталь с оцинковкой для повышения стойкости к окислению.

Особенности материалов:

• Оцинкованная сталь: стандартный выбор для большинства корпусов, прочность достаточна для удержания платы без деформаций, устойчива к умеренной влажности.
• Нержавеющая сталь: защищает от коррозии при повышенной влажности или попадании конденсата, практически не деформируется при закручивании, подходит для E-ATX и тяжелых плат с массивными кулерами.
• Латунь: обеспечивает минимальный электрический контакт с корпусом, снижает риск короткого замыкания, менее прочна, поэтому подходит только для легких плат или Mini-ITX.

Рекомендации по монтажу:

1. Использовать одинаковый материал для всех болтов, чтобы избежать разной тепловой деформации или гальванической коррозии.
2. При сборке систем с высоким нагревом выбирать нержавеющую сталь или оцинкованную сталь с высокой термоустойчивостью.
3. Не применять болты с трещинами, облупившейся оцинковкой или явной деформацией, чтобы избежать ослабления крепления.
4. Проверять, чтобы головка болта плотно прилегала к плате, независимо от материала, чтобы исключить люфт и вибрацию.

Правильный выбор материала болтов обеспечивает стабильное соединение, защиту платы от механических повреждений и предотвращает риск электрических замыканий между платой и корпусом.

Использование втулок и распорных стоек при монтаже платы

Распорные стойки и втулки создают необходимый зазор между материнской платой и корпусом, предотвращая контакт медных дорожек с металлической поверхностью и минимизируя риск короткого замыкания. Для ATX и Micro-ATX используются стандартные стойки высотой 6–8 мм, для Mini-ITX достаточно 5–6 мм.

Втулки обычно устанавливаются в местах крепления болтов и служат направляющими, обеспечивая точное положение платы. Материал втулок – латунь или нейлон, выбирается в зависимости от необходимости изоляции и прочности. Нейлоновые втулки изолируют плату от корпуса и снижают вибрации, латунные обеспечивают механическую жесткость.

Рекомендации по монтажу:

• Каждая стойка должна совпадать с отверстием на плате, лишние стойки не использовать.
• Закручивать болты крест-накрест, чтобы плата равномерно прижималась к стойкам без прогиба.
• Проверять высоту стоек относительно платы и элементов на обратной стороне, особенно при установке крупных кулеров и радиаторов.
• Использовать втулки в местах, где болт может соприкасаться с дорожками или контактами, чтобы предотвратить короткое замыкание.
• Не применять стойки и втулки с трещинами или деформацией, это снижает стабильность крепления.

Правильное использование втулок и стоек обеспечивает надежную фиксацию материнской платы, предотвращает механические повреждения и гарантирует безопасное подключение всех компонентов системы.

Как правильно выбирать длину болта для конкретного корпуса

Длина болта для крепления материнской платы должна соответствовать сумме толщины платы, высоты распорной стойки и небольшой части резьбы для надежного закручивания. Для стандартных плат ATX и Micro-ATX используются болты M3 длиной 6–8 мм, для Mini-ITX – 5–6 мм. При использовании высоких стоек длина болта может достигать 10 мм, чтобы головка плотно прижимала плату без прогиба.

При выборе длины необходимо учитывать расположение компонентов на обратной стороне платы. Длинные болты могут задевать элементы и вызвать короткое замыкание, короткие – не обеспечат плотного контакта с распорной стойкой и приведут к люфту.

Рекомендации по подбору:

• Измерять высоту стойки и толщину платы перед установкой, складывать эти параметры и добавлять 1–2 мм запаса для надежного закрепления.
• Использовать болты одинаковой длины для всех точек крепления, чтобы плата была ровной и не прогибалась.
• Проверять, чтобы головка болта полностью соприкасалась с платой, не перекосилась и не деформировала элементы вокруг отверстия.
• Не использовать болты, которые превышают высоту стоек более чем на 2 мм, чтобы исключить контакт с компонентами на обратной стороне платы.

Правильный выбор длины болтов обеспечивает стабильное положение материнской платы, минимизирует риск механических повреждений и обеспечивает безопасное соединение с корпусом и остальными компонентами системы.

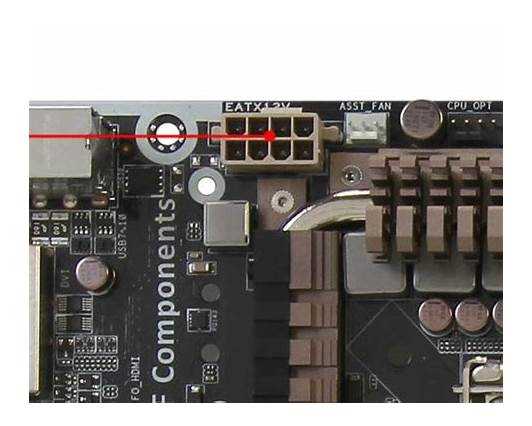

Ошибки при закручивании болтов и как их избежать

Частые ошибки при креплении материнской платы включают перетягивание болтов, использование неподходящей длины и резьбы, а также закручивание без распорных стоек. Перетягивание деформирует плату, повреждает отверстия и может вывести из строя элементы возле крепежных точек.

Использование слишком коротких болтов приводит к неплотной фиксации, плата люфтит и контакт с корпусом нестабилен. Длинные болты могут задевать компоненты на обратной стороне платы и создавать риск короткого замыкания.

Другой распространённый промах – закручивание болтов без установки распорных стоек. В этом случае плата прогибается, медные дорожки могут соприкасаться с корпусом, что вызывает электрические замыкания и нестабильность системы.

Рекомендации по правильной установке:

• Использовать болты с резьбой M3 и длиной, соответствующей высоте стойки и толщине платы.
• Закручивать болты крест-накрест, равномерно распределяя давление, чтобы плата не прогибалась.
• Контролировать усилие при закручивании – головка должна плотно прилегать, но без чрезмерного давления.
• Устанавливать все распорные стойки и втулки перед закручиванием болтов, проверяя их соответствие отверстиям на плате.
• Проверять отсутствие контакта болтов с элементами на обратной стороне платы после установки.

Соблюдение этих правил минимизирует риск механических повреждений, обеспечивает стабильное крепление и защищает материнскую плату от коротких замыканий и деформаций.

Проверка контакта материнской платы с корпусом

Контакт материнской платы с корпусом проверяется для предотвращения короткого замыкания и обеспечения надежного крепления. Плата должна полностью опираться на распорные стойки, при этом медные дорожки и элементы на обратной стороне не должны касаться металла корпуса.

Для проверки контакта:

• Осмотреть плату после установки болтов и убедиться, что каждая точка крепления прилегает к стойке без зазора или прогиба.
• Легко пошатать плату руками – она не должна люфтить или смещаться относительно стоек.
• Использовать индикаторную лампу или мультиметр для проверки отсутствия электрического контакта между платой и корпусом в местах, где возможен замыкание.
• Проверять, чтобы головки болтов не соприкасались с компонентами и дорожками на плате, особенно вокруг слотов PCIe и памяти.
• При необходимости заменить втулки или стойки, если плата не ровно лежит или возникают точки контакта с корпусом.

Правильная проверка контакта гарантирует безопасное подключение всех компонентов, исключает риск короткого замыкания и сохраняет механическую целостность материнской платы при сборке и эксплуатации системы.

Замена и модернизация крепежа без повреждения платы

При замене или модернизации крепежа важно сохранить целостность материнской платы и избежать повреждения элементов вокруг отверстий. Основные этапы работы включают аккуратное откручивание старых болтов, проверку состояния распорных стоек и выбор нового крепежа с подходящей резьбой и длиной.

Рекомендации по безопасной замене:

• Использовать болты с резьбой M3 и длиной, соответствующей высоте стоек и толщине платы.
• Закручивать болты вручную или с малым моментом, избегая перетягивания.
• Проверять целостность стоек и втулок; поврежденные элементы заменять на новые, подходящие по размеру и материалу.
• При установке дополнительных элементов, таких как массивные кулеры или радиаторы, выбирать удлиненные стойки, обеспечивающие безопасный зазор между платой и корпусом.

Контроль крепежа после замены:

• Проверять отсутствие люфта и равномерность прижатия платы к стойкам.
• Следить, чтобы головки болтов не соприкасались с дорожками и контактами платы.
• Использовать нейлоновые или латунные втулки в местах потенциального контакта с корпусом для предотвращения короткого замыкания.

Следуя этим правилам, можно модернизировать крепеж материнской платы, повысить надежность фиксации и сохранить безопасность системы без риска механических или электрических повреждений.

Вопрос-ответ:

Какие болты подходят для крепления платы Mini-ITX?

Для Mini-ITX используют болты с резьбой M3 и длиной 5–6 мм. Обычно достаточно четырёх крепежных точек, расположенных по углам платы. При установке важно использовать распорные стойки и, при необходимости, втулки для изоляции от корпуса, чтобы медные дорожки на обратной стороне платы не соприкасались с металлом.

Можно ли использовать болты другой резьбы для ATX платы?

Использование болтов с резьбой, отличной от M3, не рекомендуется. Неподходящая резьба может сорвать отверстия в плате или стоеке, вызвать люфт и повредить элементы около крепежа. Если нет болтов M3 подходящей длины, лучше подобрать болты того же стандарта с разной длиной, чем менять резьбу.

Как проверить, что материнская плата правильно контактирует с корпусом?

После установки платы убедитесь, что каждая точка крепления плотно прижата к распорной стойке и нет прогиба. Плату можно слегка пошатать руками — она не должна люфтить. Также проверяют отсутствие контакта медных дорожек и элементов на обратной стороне с корпусом, особенно в местах вокруг болтов. При необходимости используют изоляционные втулки или корректируют высоту стоек.

Какие материалы болтов безопаснее для сборки ПК с высокой влажностью?

Для условий с повышенной влажностью лучше использовать нержавеющую сталь или оцинкованную сталь. Они меньше подвержены коррозии и сохраняют прочность при закручивании. Латунные болты применяют только для легких плат или Mini-ITX, так как они мягче и могут деформироваться под нагрузкой тяжелых элементов.

Как правильно подобрать длину болта для корпуса с высокими стойками?

Длина болта должна быть равна толщине платы плюс высота стойки и небольшой запас для надежного закручивания. Для стандартных ATX и Micro-ATX это 6–8 мм, для Mini-ITX — 5–6 мм. Если стойки выше, длину увеличивают до 10 мм. Важно, чтобы болт не задевал элементы на обратной стороне платы и головка плотно прижимала плату к стойке без прогиба.

Можно ли использовать металлические болты без изоляции для Mini-ITX платы в корпусе из алюминия?

Использование металлических болтов без изоляционных втулок для Mini-ITX платы в алюминиевом корпусе может привести к короткому замыканию, если медные дорожки на обратной стороне платы соприкоснутся с корпусом. Для безопасной установки рекомендуется применять болты M3 вместе с нейлоновыми или латунными втулками, которые создают зазор между платой и корпусом. Важно, чтобы высота втулки соответствовала толщине платы и высоте болта — тогда головка болта будет плотно прижимать плату к стойке, но не будет создавать лишнего давления на элементы схемы. Такой подход обеспечивает надежное крепление, исключает механические повреждения и защищает электрические цепи от случайного замыкания.
