Как снять обшивку багажника ix35

Обшивка багажника Hyundai ix35 (2010–2017 гг.) крепится на пластиковых клипсах, саморезах и защёлках. В зависимости от комплектации и года выпуска количество точек фиксации может варьироваться от 8 до 12. Перед началом работ отключите аккумулятор, чтобы избежать случайного срабатывания электроприводов задней двери или подсветки багажника.

Для демонтажа потребуются: плоская отвёртка с тонким жалом (или пластиковая лопатка), крестовая отвёртка PH2, торцевой ключ на 10 мм (для снятия кронштейнов динамиков, если они установлены). Работайте в перчатках – края обшивки могут быть острыми, а пластиковые клипсы легко ломаются при неосторожном обращении.

Начинайте с нижней части обшивки: подденьте её в районе заднего бампера и аккуратно отщёлкните клипсы. В верхней части багажника обшивка фиксируется саморезами под пластиковыми заглушками – их расположение легко определить по характерным выступам. Не тяните обшивку резко: сначала отсоедините все электрические разъёмы (подсветка, датчики парковки, антенна), затем снимите её полностью.

Если обшивка не поддаётся, проверьте скрытые крепления: в нише запасного колеса может быть дополнительный саморез, а по бокам – металлические зажимы. При повторной установке замените повреждённые клипсы (артикул оригинальных – 82630-2S000) и убедитесь, что все защёлки вошли в пазы без перекосов.

Какие инструменты понадобятся для демонтажа обшивки багажника

Для снятия обшивки багажника Hyundai ix35 потребуется минимальный набор инструментов, но с конкретными характеристиками. Основной – пластиковый монтажный клин или набор лопаток для демонтажа салона (например, из нейлона или поликарбоната) толщиной 3–5 мм. Они предотвратят повреждение пластиковых защелок и облицовки. Дополнительно понадобится крестовая отвертка PH2 для откручивания саморезов, фиксирующих обшивку в районе задних фонарей и под полкой багажника. В некоторых местах (например, у петель крышки) могут быть скрытые винты под заглушками – их удобно поддевать плоской отверткой с шириной жала 5 мм.

Важно: если обшивка крепится на пластиковых пистонах (клипсах), используйте съемник пистонов с регулируемым захватом – стандартные модели для Hyundai имеют диаметр 6–8 мм. Без него высок риск сломать фиксаторы, особенно в местах с плотной посадкой (например, у боковых панелей). Для работы с электропроводкой (при необходимости отсоединения датчиков или подсветки) пригодится мультиметр с тонкими щупами и изолента 3M Scotch 23 для временной фиксации разъемов.

В редких случаях, когда обшивка приклеена или зафиксирована двухсторонним скотчем (например, на стыке с задним стеклом), используйте фен строительный с регулировкой температуры до 150°C – прогрев облегчит отделение материала без разрывов. Для очистки остатков клея после демонтажа подойдет обезжириватель на основе изопропилового спирта (например, ABRO AB-80) и пластиковый шпатель шириной 50 мм.

Как отсоединить электрические разъемы и провода под обшивкой

Перед началом отсоединения разъемов отключите клемму «минус» аккумулятора, чтобы исключить короткое замыкание или срабатывание подушек безопасности. В багажнике Hyundai ix35 основные электрические соединения расположены возле фонарей подсветки, датчика парктроника и электропривода задней двери. Найдите их по цветовой маркировке проводов: оранжевый – питание подсветки, черно-желтый – парктроник, сине-красный – электропривод.

Разъемы фиксируются пластиковыми защелками или металлическими скобами. Для отсоединения нажмите на фиксатор большим пальцем, одновременно потянув корпус разъема на себя. Если защелка не поддается, используйте тонкую отвертку, но не прилагайте чрезмерных усилий – пластик легко ломается. У разъемов с металлическими скобами подденьте скобу снизу и отведите её в сторону, после чего разъем выйдет свободно.

Провода, идущие к датчикам парктроника, часто закреплены на обшивке пластиковыми хомутами. Перережьте их кусачками или аккуратно разрежьте ножом, чтобы не повредить изоляцию. Если провода проложены в гофре, сначала снимите её, потянув за конец, а затем отсоедините разъемы. Запомните порядок подключения: на большинстве разъемов Hyundai ix35 есть ключи или выступы, исключающие неправильное соединение.

При работе с электроприводом задней двери обратите внимание на дополнительный разъем питания мотора. Он обычно спрятан за пластиковой накладкой и имеет два провода – красный (плюс) и черный (минус). Отсоедините его, нажав на фиксатор сбоку. Если мотор не реагирует на кнопку после сборки, проверьте именно этот разъем: окисление контактов здесь встречается чаще всего.

После отсоединения всех разъемов временно закрепите провода изолентой или пластиковыми стяжками, чтобы они не мешали при снятии обшивки. Избегайте резких рывков – даже небольшое натяжение может повредить пайку внутри разъема. Если проводка перетерлась или изоляция потрескалась, замените поврежденный участок до обратной сборки.

Перед подключением разъемов обратно протрите контакты спиртовой салфеткой или специальным очистителем. Убедитесь, что фиксаторы защелкнулись до конца – характерный щелчок подтвердит правильное соединение. Подключите аккумулятор и проверьте работу всех систем: подсветки, парктроника и электропривода двери.

Где находятся скрытые крепления обшивки багажника ix35

Основные скрытые крепления обшивки багажника Hyundai ix35 сосредоточены в трех зонах: по периметру задней двери, вдоль боковых панелей и под пластиковыми накладками. Начните с демонтажа декоративных заглушек в нижней части обшивки – под ними расположены винты Torx T20, фиксирующие нижний край панели. В верхней части багажника, за уплотнителем двери, спрятаны пластиковые клипсы (тип «ёлочка»), которые легко ломаются при неаккуратном снятии – используйте специальный съемник или плоскую отвертку с обмоткой изоленты.

• Боковые панели: по 2 клипсы с каждой стороны (за крышками ниш для домкрата и инструментов), плюс один винт под резиновым уплотнителем арки колеса.
• Задняя панель: 4 пластиковые защелки в углах (две верхние – за фонарями подсветки номера) и 2 винта под ковриком багажника (ближе к заднему сиденью).
• Крышка ниши запаски: 3 клипсы по периметру и 1 винт под центральной заглушкой.

Перед началом работ отсоедините клемму аккумулятора – некоторые крепления расположены рядом с проводкой подсветки и датчиков парктроника.

Как правильно поддеть и снять пластиковые клипсы без повреждений

Пластиковые клипсы в Hyundai ix35 фиксируются за счёт центрального стержня или распорных лепестков. Для начала определите тип крепления: если стержень выступает наружу, используйте плоскую отвёртку шириной 5–7 мм или специальный пластиковый съёмник. Вставьте инструмент под кромку клипсы под углом 15–20 градусов, аккуратно надавите вверх, чтобы освободить лепестки от панели. Избегайте резких движений – чрезмерное усилие деформирует пластик или ломает фиксаторы.

Для клипс с внутренним замком (например, типа «ёлочка») потребуется сначала вытянуть центральный штифт на 2–3 мм, чтобы ослабить распор. Используйте тонкие плоскогубцы или пинцет с загнутыми концами – захватите штифт за головку и потяните строго вертикально. После этого подденьте корпус клипсы по периметру, начиная с наименее зажатой стороны. Если штифт не поддаётся, капните на него силиконовой смазкой или WD-40 и подождите 30 секунд.

Работайте с клипсами при температуре не ниже +10°C – на морозе пластик становится хрупким. Если крепление не поддаётся, прогрейте его строительным феном в течение 10–15 секунд на расстоянии 15 см. Для повторной установки проверьте целостность лепестков: треснувшие или погнутые клипсы замените новыми (артикул оригинальных – 82630-2S000 для ix35). Храните снятые крепления в магнитной коробке, чтобы не потерять мелкие детали.

При демонтаже обшивки багажника начинайте с нижних клипс, постепенно переходя к верхним. Это предотвратит перекос панели и случайные поломки. Если клипса сломалась, извлеките остатки с помощью острого шила или сверла диаметром 2 мм, высверлив центральную часть. Замените повреждённое крепление аналогом с идентичным диаметром и высотой – универсальные клипсы часто не обеспечивают надёжной фиксации.

Пошаговая последовательность снятия боковых панелей багажника

Боковые панели багажника Hyundai ix35 крепятся на пластиковых клипсах и винтах, скрытых под декоративными заглушками. Перед началом работ отключите аккумулятор, чтобы избежать случайного срабатывания подсветки или датчиков.

Инструменты, которые потребуются:

• Плоская отвёртка (ширина лезвия 5–7 мм)
• Крестовая отвёртка PH2
• Пластиковая лопатка для демонтажа (или аналогичный инструмент)
• Магнитный держатель для винтов (опционально)

Начните с удаления пластиковых заглушек. Они расположены в нижней части панели, возле порога багажника, и в верхней части – рядом с задним фонарём. Подденьте их плоской отвёрткой, аккуратно поддевая по краям, чтобы не повредить лакокрасочное покрытие.

После снятия заглушек открутите винты крепления. В нижней части панели их два (под заглушками), в верхней – один, рядом с фонарём. Винты имеют резьбу M5 и длину 12 мм. Сложите их в отдельную ёмкость, чтобы не потерять.

Следующий шаг – отсоединение панели от кузова. Начните с верхнего угла, вставив пластиковую лопатку между панелью и металлическим каркасом. Плавно отжимайте панель, освобождая клипсы. На Hyundai ix35 их 6–7 штук на каждую сторону: три в верхней части, две в средней и одна-две в нижней.

При демонтаже обратите внимание на электрические разъёмы. Если на панели установлены датчики парковки или подсветка, отсоедините их, нажав на фиксаторы. Провода не тяните – они крепятся к панели через пластиковые хомуты, которые можно разрезать и заменить при обратной сборке.

После снятия панели осмотрите клипсы. Если они повреждены, замените их новыми (артикул оригинальных клипс – 82408-2S000). При установке панели обратно сначала защёлкните верхние клипсы, затем нижние, и только после этого закрутите винты. Проверьте плотность прилегания панели по всему периметру.

Как демонтировать верхнюю часть обшивки над запасным колесом

После снятия пистонов отсоедините электрический разъем подсветки багажника, расположенный с правой стороны панели. Аккуратно потяните панель на себя, освобождая защелки по периметру. Если панель не поддается, проверьте наличие дополнительных креплений – на некоторых моделях ix35 устанавливаются винты под заглушками в районе задних подголовников. Храните пистоны в отдельном контейнере, чтобы не потерять при обратной сборке.

Что делать, если обшивка не снимается из-за заклинивших креплений

Первым делом определите тип креплений: в Hyundai ix35 чаще всего используются пластиковые пистоны (клипсы) с центральным стержнем или защелки типа «ёлочка». Если пистон не поддается, вставьте плоскую отвертку между обшивкой и кузовом, аккуратно подденьте край и потяните на себя, одновременно нажимая на центральный стержень тонким инструментом (например, шилом или ключом TORX T10). Избегайте резких рывков – пластик легко трескается. Для защелок «ёлочка» потребуется специальный съемник или тонкая металлическая пластина, которую вводят между креплением и кузовом, чтобы отжать фиксаторы.

Если крепление заклинило намертво, прогрейте его строительным феном в течение 20–30 секунд на расстоянии 10–15 см – пластик размягчится и легче поддастся. При отсутствии фена используйте WD-40 или аналогичную проникающую смазку, нанеся её на место стыка и выждав 5–7 минут. В крайнем случае срежьте пистон кусачками, но замените его новым (артикул оригинальных клипс для ix35 – 82303-2S000 или аналоги 90467-07001 от Toyota). Перед установкой новой обшивки очистите посадочные места от грязи и смажьте крепления силиконовой смазкой, чтобы предотвратить повторное заклинивание.

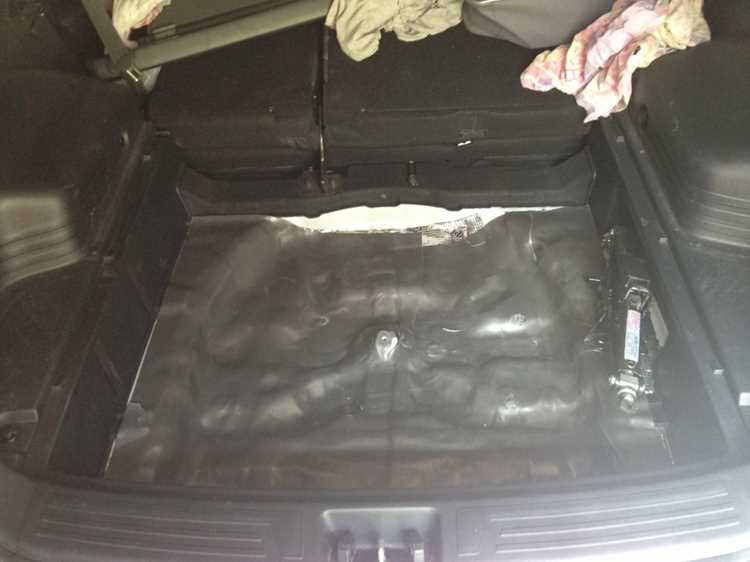

Как собрать обшивку багажника обратно после ремонта или чистки

Перед началом сборки убедитесь, что все крепежные элементы – пластиковые пистоны, винты и защелки – целы и находятся под рукой. В Hyundai ix35 обшивка багажника фиксируется на 12 пистонах (6 по верхнему краю, 4 по бокам, 2 снизу) и 2 винтах под пластиковыми заглушками у задних фонарей. Проверьте их наличие: пистоны типа «ёлочка» (артикул 81231-2D000) часто ломаются при демонтаже.

Разложите обшивку на ровной поверхности, совместив отверстия под пистоны с метками на кузове. Начните установку с верхней части, вставив пистоны в отверстия под углом 45 градусов, затем надавите до щелчка. Не прилагайте чрезмерных усилий – пистоны должны входить с легким сопротивлением, иначе они деформируются.

Закрепите боковые части обшивки, следя за тем, чтобы резиновые уплотнители по периметру не перекручивались. В местах стыка с задними дверями проверьте зазор: он должен быть равномерным (2–3 мм). Если обшивка не прилегает плотно, ослабьте пистоны и отрегулируйте положение.

Установите пластиковые заглушки над винтами у фонарей, предварительно затянув крепеж отверткой с моментом 2–3 Н·м. Перетяжка приведет к растрескиванию пластика, а слабая затяжка – к дребезжанию на неровностях. Используйте крестовую отвертку PH2 или биту с ограничителем крутящего момента.

Подключите электрические разъемы подсветки багажника и датчика открытия двери, если они были отсоединены. Проверьте работоспособность: светодиод должен загораться при открытии, а сигнал на панели приборов – исчезать после закрытия. Если контакты окислены, зачистите их ластиком или мелкозернистой наждачной бумагой (1000 грит).

Вставьте нижние пистоны последними, убедившись, что обшивка не провисает. Нажмите на углы рукой – они не должны отходить от кузова. Если есть люфт, снимите обшивку и проверьте целостность пистонов или наличие посторонних предметов между пластиком и металлом.

Установите на место коврик багажника, зафиксировав его липучками или пластиковыми держателями. В ix35 коврик крепится в 4 точках: две по бокам у арок и две спереди. Совместите вырезы под петли запасного колеса и защелкните фиксаторы до упора.

Закройте багажник и проверьте герметичность: при движении не должно быть свиста воздуха или скрипов. Если слышны посторонние звуки, осмотрите уплотнители двери и обшивки на предмет повреждений. При необходимости нанесите силиконовую смазку на резиновые элементы для устранения трения.

Вопрос-ответ:

Нужно ли снимать задний бампер, чтобы добраться до обшивки багажника Hyundai ix35?

Нет, снимать задний бампер для демонтажа обшивки багажника не требуется. Обшивка крепится непосредственно к металлическому каркасу багажного отделения с помощью пластиковых клипс, пистонов и иногда винтов. Бампер закрывает нижнюю часть багажника, но доступ к обшивке осуществляется изнутри салона или через проём багажника без необходимости его демонтажа. Однако если вы планируете работы, связанные с кузовом или электрикой (например, замена фонарей или датчиков парковки), бампер всё же придётся снять отдельно.
