Как разобрать повербанк от xiaomi 10000 mah

Повербанк Xiaomi на 10000 mAh – компактное устройство с высокой плотностью энергии, но его разборка требует точности. Модель использует литий-полимерные аккумуляторы с номинальным напряжением 3,85 В и контроллер заряда на базе чипа TI BQ25895. Перед началом работы отключите устройство, разрядите до 0% и подготовьте инструменты: пластиковую лопатку, пинцет с антистатическим покрытием и отвёртку Torx T3.

Корпус склеен термоклеем, поэтому для вскрытия потребуется прогрев по периметру феном при температуре 60–80°C в течение 2–3 минут. Избегайте перегрева – аккумуляторы чувствительны к температурам выше 90°C. Начинайте с нижней части, где расположены порты USB-C и micro-USB, так как там зазор минимален. Поддевайте лопаткой осторожно: плата контроллера заряда припаяна к аккумуляторному блоку через гибкий шлейф.

После снятия крышки отсоедините шлейф дисплея и кнопки питания, используя пинцет. Аккумуляторный блок состоит из двух ячеек формата 18650, соединённых параллельно. Для замены ячеек отпаяйте контакты паяльником с температурой не выше 300°C, соблюдая полярность. Перед сборкой проверьте целостность изоляции на плате и отсутствие коротких замыканий мультиметром в режиме прозвонки.

Сборка выполняется в обратном порядке. Нанесите тонкий слой термоклея на стыки корпуса, избегая попадания на контакты. После установки крышки проверьте работоспособность: зарядите повербанк до 100% и протестируйте разряд на нагрузке 1 А. Если устройство не включается, повторно разберите и проверьте соединения шлейфов и пайку аккумуляторов.

Необходимые инструменты и подготовка рабочего места

Для разборки повербанка Xiaomi 10000 mAh потребуются инструменты, исключающие повреждение корпуса и внутренних компонентов. Основной набор включает:

• Пластиковые лопатки или медиаторы для вскрытия защёлок без царапин (толщина 0,5–1 мм).
• Крестовая отвёртка PH0 для винтов под заглушками (длина стержня не менее 30 мм).
• Пинцет с антистатическим покрытием для работы с мелкими деталями (например, коннекторами батареи).
• Паяльник мощностью 30–40 Вт с тонким жалом (если требуется отсоединение проводов).
• Мультиметр для проверки напряжения на аккумуляторных ячейках (диапазон измерений до 20 В).

Рабочая поверхность должна быть чистой, ровной и неэлектропроводной. Подойдёт силиконовый коврик или лист плотного картона размером не менее 30×30 см. Избегайте металлических столов – случайное замыкание контактов может вывести из строя плату управления. Освещение должно быть направленным: светодиодная лампа с регулируемым углом наклона или налобный фонарь с температурой света 4000–5000 К.

Перед началом работ отключите повербанк и разрядите его до 0% через подключённое устройство. Это снизит риск короткого замыкания при случайном касании контактов. Подготовьте ёмкости для хранения мелких деталей: магнитные поддоны или пластиковые контейнеры с ячейками. Винты и защёлки лучше сортировать по этапам разборки – например, отдельно для нижней крышки, платы и аккумуляторного блока.

Для фиксации корпуса используйте тиски с мягкими накладками из резины или силикона. Затягивайте губки так, чтобы корпус не деформировался, но оставался неподвижным при приложении усилия. Если тисков нет, закрепите повербанк скотчем к столу, оставив доступ к швам для вскрытия. Избегайте чрезмерного давления на боковые грани – это может повредить внутренние крепления.

Проверьте наличие схемы разборки для конкретной модели (например, Xiaomi Mi Power Bank 3 Pro 10000 mAh имеет отличия в конструкции от версии 2i). Ориентируйтесь на официальные фотографии внутреннего устройства или видеоразборы с таймкодами ключевых этапов. Заранее отключите все USB-кабели и адаптеры – даже в выключенном состоянии они могут создавать помехи при работе с мультиметром.

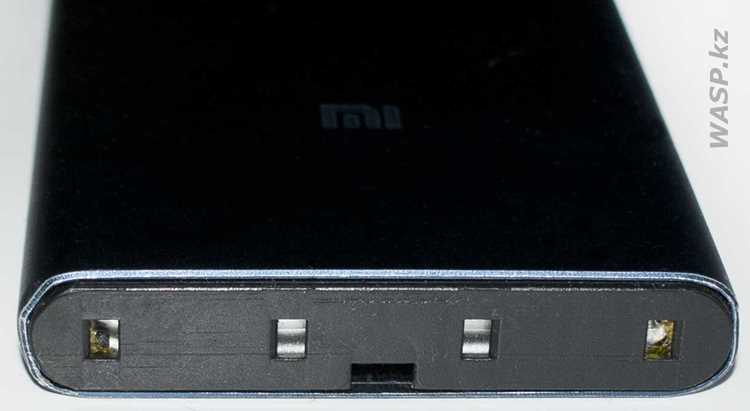

Снятие защитного корпуса без повреждений

Корпус Xiaomi 10000 mAh склеен по периметру двухслойным скотчем толщиной 0,3 мм с акриловым клеевым слоем. Для безопасного снятия потребуется нагреть края корпуса до 50–60°C строительным феном в течение 40–60 секунд. Избегайте прямого воздействия на плату и аккумуляторы – температура выше 70°C может повредить контроллер заряда. Используйте тонкую пластиковую лопатку или медиатор для гитар (толщиной 0,8–1 мм) для поддевания стыка между верхней и нижней частями корпуса.

Начинайте с угла, где расположен порт USB-C: здесь зазор между половинками корпуса максимален (0,5 мм). Вставляйте лопатку под углом 15–20° и медленно ведите вдоль шва, прикладывая усилие не более 2 кг. Если корпус не поддаётся, повторно прогрейте проблемный участок. Особое внимание уделите зоне вокруг кнопки питания – здесь скотч часто имеет двойной слой. После отделения одной стороны приподнимите корпус на 3–5 мм и отсоедините шлейф дисплея, расположенный под аккумуляторным блоком.

• Не используйте металлические инструменты – риск короткого замыкания на плате.
• Если скотч порвался, удалите остатки клея изопропиловым спиртом (концентрация 90%+) с помощью безворсовой салфетки.
• При повторной сборке замените заводской скотч на аналог шириной 5 мм (например, 3M VHB 4910).

Отключение аккумуляторных элементов от платы управления

Плата управления Xiaomi 10000 mAh крепится к аккумуляторным элементам через точечную сварку никелевых пластин. Для отсоединения потребуется тонкий скальпель или лезвие толщиной не более 0.3 мм. Аккуратно подденьте пластину у места сварки, избегая повреждения дорожек на плате. Работайте под углом 30–45 градусов, чтобы не деформировать контактные площадки.

Элементы питания в повербанке соединены последовательно-параллельно (2S2P): две пары ячеек по 3.7 В каждая. Отключайте сначала одну пару, затем вторую, чтобы не нарушить балансировку цепи. Маркируйте провода или пластины скотчем с указанием полярности (+/-) и порядка подключения – это критично для последующей сборки.

Если никелевые пластины приварены слишком прочно, используйте паяльник мощностью 60 Вт с тонким жалом. Нагрейте место сварки до 200–220°C в течение 2–3 секунд, затем аккуратно отделите пластину пинцетом. Избегайте перегрева – температура выше 250°C может повредить защитное покрытие аккумуляторов или вызвать деградацию электролита.

После отсоединения проверьте целостность дорожек на плате управления. Особое внимание уделите микросхеме балансировки (обычно маркировка BQ24195 или аналогичная) и MOSFET-транзисторам. Окисление или микротрещины на контактах могут привести к некорректной работе повербанка после сборки. При необходимости очистите контакты спиртом и мелкозернистой наждачной бумагой (1000 грит).

Если планируется замена элементов, выбирайте ячейки с идентичными характеристиками: емкость 5000 mAh (±5%), внутреннее сопротивление не более 20 мОм, тип Li-ion (например, LG INR18650 MJ1 или Samsung 35E). Несоответствие параметров приведет к дисбалансу заряда и снижению ресурса повербанка.

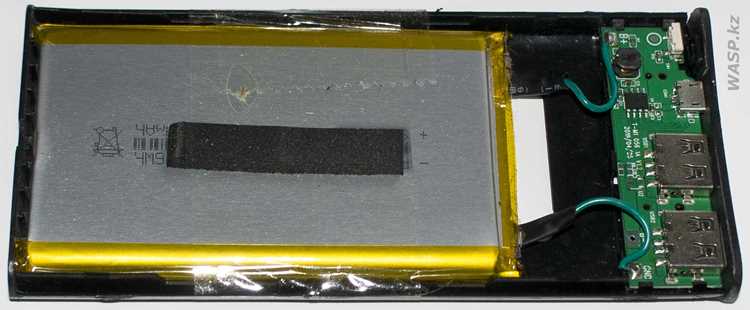

Демонтаж электронных компонентов и разъёмов

Отсоединение шлейфов начинайте с разъёма micro-USB или USB-C на плате. Аккуратно подденьте фиксатор тонкой пластиковой лопаткой, избегая резких движений – контакты легко деформируются. Для моделей Xiaomi 10000 mAh (например, Mi Power Bank 3) характерно использование ZIF-разъёмов с защёлкой: приподнимите её на 1–2 мм, затем вытяните шлейф параллельно плате. Не тяните за провода – только за пластиковую часть.

Основная плата крепится на винтах Torx T5 или T6 (в зависимости от ревизии). После их выкручивания отсоедините батарейный блок: он подключён через двухконтактный разъём с красным и чёрным проводами. Перед отключением разрядите конденсаторы, замкнув контакты на 1–2 секунды металлическим пинцетом – это предотвратит искрение. Батареи в этой модели – литий-полимерные пакеты 3.7 В, соединённые последовательно; не пытайтесь их разъединять без изоляции контактов.

Демонтаж кнопки питания требует осторожности: она припаяна к плате четырьмя точками. Используйте паяльник с температурой не выше 300°C и тонкий припой (0.5 мм) для распайки. Если кнопка залита компаундом, прогрейте её феном при 150°C в течение 20 секунд – это размягчит клей. Не применяйте силу: корпус кнопки хрупкий и может треснуть.

Индикаторные светодиоды расположены на отдельной гибкой плате, закреплённой на двухстороннем скотче. Подденьте её пинцетом, начиная с угла, и отсоедините шлейф от основной платы. Светодиоды (обычно 4–5 штук) часто имеют общий анод; при обратной сборке следите за полярностью – перепутанные контакты выведут их из строя. Маркировка «+» и «–» нанесена на плату микроскопическим шрифтом.

Контроллер заряда (обычно чип BQ24195 или аналог) припаян к плате методом BGA. Для его демонтажа потребуется термофен с регулировкой температуры (350°C) и насадка диаметром 8 мм. Прогревайте плату равномерно, двигаясь по спирали от центра к краям, чтобы избежать перегрева соседних компонентов. После снятия очистите контактные площадки от остатков припоя медной оплёткой.

Разъёмы для аккумуляторных банок (если они есть) фиксируются защёлками и винтами. Перед отсоединением сфотографируйте расположение проводов: красный – «+», чёрный – «–», синий или жёлтый – термодатчик. При обратной сборке нанесите на контакты тонкий слой термопасты для улучшения теплоотвода. Не перетягивайте винты – момент затяжки не должен превышать 0.3 Н·м.

Проверка состояния внутренних деталей перед сборкой

Перед сборкой протестируйте работоспособность кнопки питания и светодиодных индикаторов. Подключите мультиметр в режиме прозвонки к контактам кнопки – сопротивление должно меняться с ∞ на 0 Ом при нажатии. Проверьте целостность шлейфа дисплея (если есть) и плотность прилегания термодатчика к аккумулятору: смещение на 1–2 мм снижает точность защиты от перегрева. Убедитесь, что винты крепления платы не касаются токоведущих дорожек – используйте пластиковые шайбы толщиной 0,3–0,5 мм для изоляции.

Обращение с литий-ионными батареями при разборке

Используйте инструменты из диэлектрических материалов: пластиковые или керамические лопатки, пинцеты с изолированными наконечниками. Металлические отвертки или кусачки могут вызвать короткое замыкание между контактами батареи, что спровоцирует искрение или взрыв. Если корпус склеен, прогрейте его феном при температуре не выше 60°C в течение 30–60 секунд – это размягчит клей без риска перегрева аккумуляторов.

• Не допускайте падения батарей с высоты более 30 см – механические повреждения могут нарушить целостность сепаратора, вызвав внутреннее замыкание.
• Не сгибайте и не прокалывайте корпус ячеек – это приведет к утечке электролита и возгоранию.

При обнаружении вздутых или деформированных батарей немедленно прекратите разборку. Вздутие указывает на выделение газов внутри ячейки, что повышает давление и риск разрыва оболочки. Такие элементы утилизируйте в специальных контейнерах для литий-ионных отходов, предварительно изолировав контакты скотчем или поместив в огнеупорный пакет.

Если требуется отсоединить плату управления от батарейного блока, отпаяйте провода паяльником мощностью не более 30 Вт с температурой жала до 300°C. Время контакта с контактной площадкой не должно превышать 2 секунд – длительный нагрев может повредить защитную схему BMS или вызвать перегрев ячеек. Альтернатива – использование разъемов с защелками, если они предусмотрены конструкцией.

После разборки храните литий-ионные батареи в негорючем контейнере с песком или вермикулитом при температуре 10–25°C. Избегайте мест с влажностью выше 60% и прямых солнечных лучей. Перед повторной сборкой проверьте напряжение каждой ячейки мультиметром: разница более 0,1 В между элементами указывает на необходимость балансировки или замены неисправных аккумуляторов.

Возможные ошибки и способы их избежать

Первая распространённая ошибка – использование неподходящих инструментов. Для вскрытия корпуса Xiaomi 10000 mAh требуется пластиковая лопатка или медиатор толщиной не более 1 мм. Металлические отвёртки или ножи деформируют пластиковые защёлки, что приводит к трещинам на крышке. Если защёлки сломаются, корпус не будет герметично закрываться, что ухудшит защиту от пыли и влаги. Заменить их сложно, так как оригинальные детали редко продаются отдельно.

Вторая ошибка – отсоединение шлейфов без предварительного отключения питания. Аккумулятор в повербанке остаётся под напряжением даже после отключения от сети. Если случайно замкнуть контакты шлейфа батареи или контроллера, может произойти короткое замыкание, что выведет из строя микросхемы или вызовет возгорание. Перед началом работ необходимо разрядить повербанк до 0% и отсоединить его от всех устройств. Для дополнительной безопасности используйте антистатический браслет.

Третья ошибка – игнорирование последовательности разборки. Xiaomi 10000 mAh имеет три основных слоя: верхняя крышка, плата контроллера и аккумуляторный блок. Если попытаться снять плату до отсоединения шлейфов, можно порвать гибкие коннекторы. Рекомендуется сначала отключить все шлейфы, затем открутить винты крепления платы (4 шт. под крестовую отвёртку PH0) и только потом извлекать её. Аккумулятор фиксируется на клейкой основе – для его снятия используйте тонкую пластиковую карту.

Четвёртая ошибка – работа без документации. В повербанке используется контроллер заряда BQ25895 от Texas Instruments, который чувствителен к статическому электричеству. Без схемы расположения контактов можно перепутать линии питания и сигнальные дорожки, что приведёт к перегреву микросхемы. Перед разборкой найдите даташит на контроллер или фотографии платы с подписанными элементами. Особое внимание уделите контактам USB-C: неправильное подключение может сжечь порт.

Пятая ошибка – сборка без проверки. После замены деталей или чистки контактов необходимо протестировать повербанк до окончательной сборки. Подключите его к зарядному устройству и проверьте индикацию: все четыре светодиода должны загораться поочерёдно. Если индикация отсутствует или мигает хаотично, проблема может быть в неплотно подключённом шлейфе или повреждённой плате. Также измерьте выходное напряжение мультиметром – оно должно составлять 5 В ± 0,2 В.

Последняя ошибка – хранение деталей без защиты. Аккумуляторные элементы и платы чувствительны к влаге и пыли. Если разборка затягивается, поместите компоненты в антистатический пакет или оберните их в фольгу. Не оставляйте плату контроллера на металлической поверхности – это может вызвать короткое замыкание. При сборке убедитесь, что все винты затянуты с одинаковым усилием (0,3–0,5 Н·м), иначе корпус может деформироваться.
