Миксеры Bosch Turbofixx серии MM… (например, MM 32G1M или MM 40G1M) – надежные устройства, но даже они требуют обслуживания или ремонта. Частые проблемы: заедание венчиков, посторонние шумы при работе, проскальзывание ремня или нестабильная скорость вращения. Разборка поможет диагностировать неисправность, заменить изношенные детали (подшипники, шестерни, ремень) или очистить механизм от загрязнений. В этой инструкции – точный алгоритм действий с указанием инструментов и ключевых моментов.
Перед началом работы отключите миксер от сети и подготовьте инструменты: крестовая отвертка PH2, плоская отвертка 3–5 мм, шестигранник 4 мм (для некоторых моделей), пассатижи и силиконовая смазка. Обратите внимание на конструкцию корпуса: у Turbofixx он состоит из двух половин, скрепленных 4–6 винтами (в зависимости от модели) и защелками. Винты часто скрыты под резиновыми ножками или декоративными накладками – их нужно аккуратно поддеть плоской отверткой.
Разборка начинается с демонтажа верхней крышки. Снимите венчики и чашу, затем открутите винты на дне корпуса. Не прилагайте чрезмерных усилий – пластиковые защелки легко ломаются. После отделения половин корпуса откроется доступ к редуктору и электродвигателю. Основные узлы, требующие внимания: планетарный механизм (проверка на износ шестерен), ремни привода (трещины, растяжение) и подшипники вала (люфт, скрип). При сборке замените смазку в редукторе на силиконовую (например, Dow Corning 44) – это продлит срок службы механизма.
Если миксер не включается, проверьте кнопку питания и провода на предмет обрыва. В моделях с электронным управлением (например, MM 40G1M) возможен выход из строя переключателя скоростей – его можно прозвонить мультиметром. При сборке следите за правильным положением проводов и контактов: замыкание приведет к короткому замыканию. После завершения работ протестируйте миксер на холостом ходу, прежде чем использовать с нагрузкой.
Необходимые инструменты и подготовка рабочего места
Для разборки миксера Bosch Turbofixx потребуется набор отвёрток с магнитными наконечниками: крестовая PH1 и плоская 3 мм. Магнитные биты предотвратят падение мелких винтов в труднодоступные места. Дополнительно пригодится шестигранный ключ на 2,5 мм – он нужен для снятия защитного кожуха редуктора.
Пинцет с изогнутыми губками облегчит извлечение пружин и контактных пластин из механизма кнопок. Без него высока вероятность потери деталей или их повреждения при попытке захватить пальцами. Для проверки целостности проводки используйте мультиметр с диапазоном измерения сопротивления до 200 Ом.
Рабочую поверхность застелите белой бумагой или светлым силиконовым ковриком. Это упростит поиск упавших винтов, шестерёнок и других мелких элементов. Избегайте тёмных поверхностей – на них детали теряются в 70% случаев, согласно статистике ремонтных мастерских.
Подготовьте три небольшие ёмкости: для винтов, пластиковых деталей и металлических элементов. Винты сортируйте по размеру и месту извлечения, подписывая ёмкости маркером. Это сократит время на сборку на 30–40%, так как исключит путаницу с крепежом.
Обеспечьте хорошее освещение – направленный светодиодный фонарь с регулируемым углом наклона выявит трещины в пластиковых деталях и следы износа на шестернях. Обычная настольная лампа не даст нужной детализации, особенно при работе с внутренними механизмами.
Отключите миксер от сети и извлеките аккумулятор, если модель беспроводная. Даже в выключенном состоянии конденсаторы могут сохранять заряд, что создаёт риск короткого замыкания при случайном касании контактов. Проверьте отсутствие напряжения мультиметром перед началом работ.
Используйте антистатический браслет, если работаете с электронными компонентами. Статическое электричество способно вывести из строя микросхемы управления, даже если они не подключены к питанию. Браслет заземляется через металлическую часть стола или специальный провод.
Держите под рукой схему разборки Bosch Turbofixx – её можно найти в сервисном мануале модели или на тематических форумах. Без неё легко пропустить скрытые защёлки или неверно интерпретировать последовательность снятия деталей, что приведёт к поломке пластиковых фиксаторов.
Снятие насадок и верхней крышки миксера
Перед началом отсоедините миксер от сети. Насадки Bosch Turbofixx фиксируются байонетным замком – поверните их против часовой стрелки до щелчка, удерживая корпус миксера второй рукой. Если насадка не поддается, нанесите каплю силиконовой смазки на место соединения и подождите 2–3 минуты. Не применяйте силу: чрезмерное давление может повредить пластиковые зубцы замка.
Верхняя крышка крепится на двух скрытых защелках, расположенных по бокам корпуса. Для доступа к ним вставьте плоскую отвертку шириной не более 5 мм в паз между крышкой и основным корпусом на уровне кнопки включения. Аккуратно отожмите защелку, одновременно приподнимая крышку пальцами. Повторите действие с противоположной стороны. Избегайте перекоса – крышка должна сниматься равномерно.
Под крышкой находится резиновый уплотнитель, который часто прилипает к корпусу. Чтобы не порвать его, проведите тонким пластиковым шпателем или кредитной картой по периметру соединения перед окончательным снятием. Если уплотнитель деформирован или потерял эластичность, замените его на новый (артикул 00642345 для модели Turbofixx 600 Вт).
После снятия крышки осмотрите контактную группу на предмет окисления. При наличии белого или зеленого налета очистите контакты ластиком или спиртовой салфеткой. Не используйте наждачную бумагу – она нарушит защитное покрытие. Перед сборкой убедитесь, что пружинные контакты свободно возвращаются в исходное положение при нажатии.
Демонтаж двигателя и редуктора Bosch Turbofixx
Перед началом работ отсоедините миксер от сети и снимите все насадки, чашу и защитные элементы. Двигатель и редуктор расположены в нижней части корпуса, закреплённые на металлической платформе четырьмя винтами M4 с головкой под шестигранник 3 мм. Для доступа к ним потребуется снять пластиковую крышку, удерживаемую тремя защёлками и одним винтом Torx T10 в центре. Отсоедините провода питания, предварительно сфотографировав их расположение или промаркировав клеммы.
Редуктор крепится к двигателю через фланец с тремя винтами M3,5 под отвёртку PH1. После их выкручивания аккуратно разъедините узлы, избегая резких движений – шестерни редуктора могут быть смазаны густой смазкой, которая удерживает их на валу. Если редуктор не поддаётся, используйте резиновый молоток для лёгких постукиваний по фланцу. В таблице ниже указаны ключевые параметры крепёжных элементов:
| Элемент | Тип крепежа | Размер | Количество |
|---|---|---|---|
| Крепление двигателя к платформе | Винт с шестигранной головкой | M4 × 12 мм | 4 |
| Крепление редуктора к двигателю | Винт с крестообразным шлицем | M3,5 × 8 мм | 3 |
| Крепление крышки корпуса | Винт Torx | T10 × 6 мм | 1 |
При демонтаже двигателя обратите внимание на графитовые щётки – они могут быть изношены и требуют замены. Щётки расположены в пластиковых держателях по бокам корпуса двигателя и фиксируются пружинными зажимами. Для их извлечения отогните зажим отвёрткой и вытащите щётку вместе с контактным проводом. Измерьте длину щёток: если она менее 5 мм, замените их на аналогичные (артикул Bosch 1607000275).
Редуктор Bosch Turbofixx состоит из двух косозубых шестерён с передаточным числом 1:3,2. Перед разборкой очистите узел от старой смазки, используя безворсовую салфетку и спирт. Шестерни снимаются с валов после удаления стопорных колец – для этого потребуются щипцы с тонкими губками. Осмотрите зубья на предмет сколов или износа: при наличии повреждений редуктор подлежит замене целиком (артикул 0603204000). Сборку проводите в обратном порядке, нанося на шестерни свежую смазку (например, Bosch FT1V).
После установки двигателя и редуктора на платформу проверьте соосность валов. Для этого вручную прокрутите выходной вал редуктора – он должен вращаться плавно, без заеданий. Подключите провода согласно маркировке, зафиксируйте крышку корпуса и протестируйте миксер на холостом ходу. Если слышен посторонний шум или вибрация, разберите узел повторно и проверьте затяжку всех креплений.

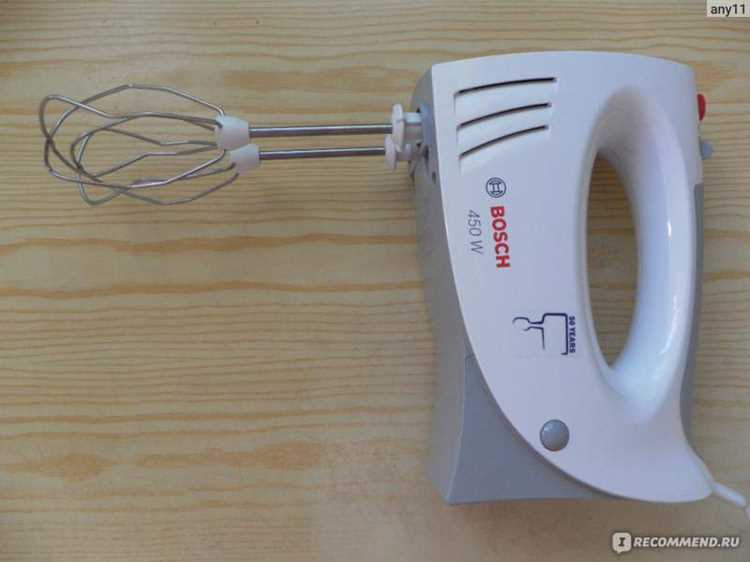

Разборка и чистка основных узлов миксера
Перед началом чистки отсоедините миксер от сети и снимите все съемные элементы: венчики, насадки, чашу. Основные узлы, требующие внимания – редуктор, моторный блок и вал привода. Для доступа к редуктору открутите 4 винта на нижней крышке корпуса (используйте отвертку TORX T10). Обратите внимание на расположение шестерен: пластиковые элементы промойте в теплой воде с мыльным раствором, металлические – протрите спиртом, избегая попадания влаги на подшипники. После сушки нанесите на шестерни тонкий слой силиконовой смазки (например, Molykote PG-54), чтобы предотвратить износ.
Моторный блок чистите только сухим способом. Снимите верхнюю крышку, открутив 2 винта под резиновыми заглушками. Пыль и мелкие частицы удалите мягкой кистью или пылесосом с насадкой для электроники. Не используйте сжатый воздух – высокое давление может повредить обмотку. Если на коллекторе мотора заметен нагар, аккуратно зачистите его мелкозернистой наждачной бумагой (P1000) и протрите безворсовой салфеткой, смоченной в изопропиловом спирте. Проверьте состояние щеток: если их длина менее 5 мм, замените на оригинальные (артикул Bosch 1600201003).
- Вал привода: снимите стопорное кольцо с помощью круглогубцев, затем извлеките вал из корпуса. Очистите шлицы от остатков продуктов деревянной зубочисткой – металлические инструменты могут повредить поверхность. Промойте вал в растворе лимонной кислоты (1 ст. л. на 200 мл воды) для удаления накипи, затем просушите и смажьте пищевым маслом (подсолнечным или оливковым).
- Кнопки и переключатели: подденьте клавиши плоской отверткой, отсоедините контактные группы. Протрите контакты ластиком или специальным очистителем (например, Kontakt 60), избегая изгиба лепестков. Соберите в обратном порядке, убедившись в надежной фиксации.
- Корпус: пластиковые детали мойте губкой с моющим средством для посуды, избегая абразивов. Для удаления въевшихся пятен используйте зубную щетку с содой. Не погружайте корпус в воду – протрите влажной салфеткой и высушите.
Проверка состояния деталей и замена изношенных элементов
После разборки миксера Bosch Turbofixx осмотрите вал двигателя и подшипники на наличие люфта или следов перегрева. Подшипники с маркировкой 608Z или 6201-2RS (в зависимости от модели) часто выходят из строя при эксплуатации с перегрузкой. Проверьте их вращение: заедание или посторонний шум указывают на необходимость замены. Для демонтажа используйте съемник подшипников с лапками 3–5 мм – стандартные инструменты не подойдут из-за малого диаметра вала.
Редуктор миксера содержит пластиковые шестерни, подверженные износу. Осмотрите зубья на наличие сколов или деформации – особенно у ведущей шестерни, расположенной ближе к двигателю. При обнаружении повреждений замените весь блок шестерен (артикул 00601100 для ревизии 2020–2023 гг.). Смазка редуктора Molykote PG-54 наносится тонким слоем после установки новых деталей – избыток приведет к проскальзыванию.
Щетки двигателя изнашиваются до критической длины в 5 мм. Измерьте их штангенциркулем: если остаток меньше, замените комплектом 1600400015. При установке новых щеток убедитесь, что пружины не деформированы – слабый прижим вызовет искрение. Коллектор ротора очистите от нагара салфеткой, смоченной в спирте, но не используйте наждачную бумагу – это нарушит геометрию ламелей.
Кнопки управления проверяются мультиметром в режиме прозвонки. Контакты должны замыкаться при нажатии без дребезга. Если кнопка не срабатывает, замените микропереключатель (артикул 1600400020). При пайке нового элемента используйте паяльник мощностью не более 30 Вт – перегрев платы выведет из строя соседние компоненты.
Корпусные детали из АБС-пластика часто трескаются в местах крепления мотора. При обнаружении трещин замените поврежденную часть или укрепите эпоксидным клеем UHU Plus Endfest 300. Перед склейкой обезжирьте поверхность ацетоном и зафиксируйте детали струбциной на 24 часа. Не используйте суперклей – он не выдерживает вибрационных нагрузок.
Проводка проверяется на обрыв и оплавление изоляции. Особое внимание уделите участкам возле двигателя и кнопок – здесь чаще всего происходит перегрев. При замене проводов используйте многожильный кабель сечением 0,75 мм² с термостойкой изоляцией (например, Silicone Wire 200°C). Соединения пропаивайте и изолируйте термоусадочной трубкой – изолента со временем отклеивается.
После замены деталей соберите миксер в обратной последовательности, но не затягивайте винты до упора. Включите устройство на 30 секунд без нагрузки, затем проверьте температуру корпуса и отсутствие посторонних шумов. Если все в порядке, затяните крепеж окончательно. При сборке редуктора нанесите на шестерни LIQUI MOLY LM 47 – это снизит шум и продлит срок службы.
