Gnuplot как построить график из файла

Gnuplot часто используют для визуализации числовых данных, полученных из логов, результатов измерений или вычислений. В большинстве практических задач данные уже хранятся в файлах: CSV, TSV или обычных текстовых таблицах с пробельными разделителями. Умение корректно прочитать такой файл и сразу получить график позволяет быстро проверить корректность данных и увидеть закономерности без промежуточных преобразований.

При работе с файлами данных в gnuplot важно заранее понимать структуру входного файла: количество столбцов, тип разделителей, наличие комментариев и заголовков. Например, строки, начинающиеся с символа #, по умолчанию игнорируются, а столбцы нумеруются с единицы. Эти особенности напрямую влияют на команды plot и splot, а также на выбор параметров чтения данных.

В этой статье рассматриваются практические шаги построения графиков из файлов данных в gnuplot: от подготовки входного файла до получения готового изображения. Все примеры ориентированы на реальные сценарии работы с числовыми таблицами и могут быть напрямую использованы в скриптах и командной строке.

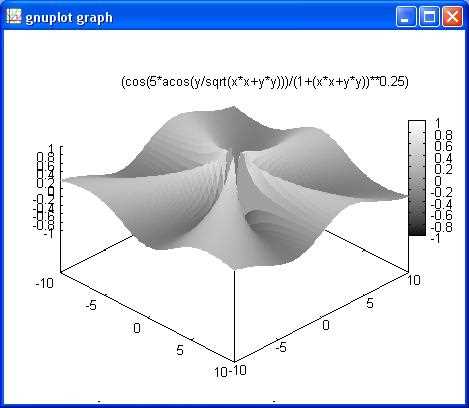

Подготовка файла данных для чтения в gnuplot

Gnuplot читает текстовые файлы построчно и интерпретирует значения как числовые столбцы. Перед построением графика файл нужно привести к предсказуемой структуре, чтобы команды plot корректно сопоставляли данные с осями.

Рекомендуемая базовая структура файла:

• одна строка – один набор значений;
• числа записаны в десятичном формате с точкой;
• столбцы разделены пробелами, табуляцией или заданным символом;
• одинаковое количество столбцов во всех строках.

Комментарии в файле позволяют сохранять служебную информацию без влияния на построение графика. По умолчанию gnuplot игнорирует строки, начинающиеся с символа #. Это удобно для описания источника данных, единиц измерения или параметров эксперимента.

• Размещайте комментарии в начале файла или перед блоками данных.
• Не добавляйте комментарии в конец строки с числовыми значениями.

Если файл содержит заголовок с названиями столбцов, его также нужно оформить как комментарий. В противном случае gnuplot попытается интерпретировать текст как число и выдаст ошибку чтения.

Для файлов CSV или данных с нестандартным разделителем следует заранее определить символ разделения. На этапе подготовки файла можно:

• заменить запятые на пробелы;
• удалить лишние кавычки;
• привести формат чисел к единому виду.

При наличии пропусков в данных рекомендуется использовать пустую строку или значение NaN. Gnuplot корректно разрывает линию графика в таких местах, что позволяет наглядно отразить отсутствие измерений.

Перед использованием файла полезно открыть его в текстовом редакторе и проверить:

1. нет ли лишних пробелов в начале строк;
2. совпадает ли количество столбцов;
3. отсутствуют ли символы локализации, например запятая вместо точки.

Такая подготовка файла снижает вероятность ошибок при чтении данных и упрощает дальнейшую работу с графиками в gnuplot.

Загрузка данных из файла с помощью команды plot

Команда plot используется для чтения числовых данных из файла и их отображения в двумерной системе координат. Минимальный вариант вызова выглядит как plot ‘data.dat’, где gnuplot автоматически использует первый столбец как ось X, а второй – как ось Y. Такой подход подходит только для файлов с ровно двумя числовыми столбцами без дополнительных данных.

В большинстве случаев требуется явно указать, какие столбцы использовать. Для этого применяется конструкция using. Например, plot ‘data.dat’ using 1:3 строит график по первому и третьему столбцам. Нумерация столбцов начинается с единицы, что важно учитывать при работе с таблицами, экспортированными из других программ.

Если файл содержит данные, разделённые не пробелами, а другим символом, перед загрузкой нужно задать разделитель командой set datafile separator. После этого plot будет корректно разбирать строки файла без изменения его содержимого. Это особенно полезно при работе с CSV-файлами, полученными из систем мониторинга или отчётов.

Для исключения строк с некорректными значениями можно использовать фильтрацию прямо в команде plot. Например, условные выражения в using позволяют пропускать строки с нулевыми или отрицательными значениями, что помогает избежать искажений на графике.

При работе с большими файлами gnuplot загружает данные последовательно, без предварительного чтения всего файла в память. Это позволяет строить графики даже для файлов размером в сотни мегабайт, если структура данных не содержит лишних текстовых вставок и комментариев в середине таблицы.

Для удобства повторного использования команд загрузки данных рекомендуется выносить вызовы plot в отдельные скрипты. Такой подход упрощает обновление графиков при изменении исходного файла и снижает вероятность ошибок при ручном вводе команд.

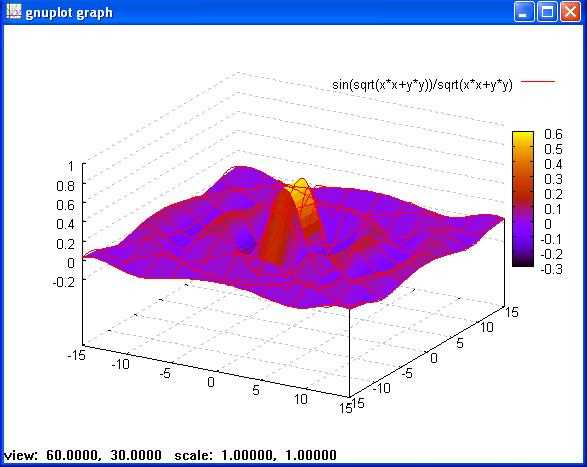

Указание столбцов данных для осей X и Y

В gnuplot выбор столбцов для осей задаётся через конструкцию using, которая определяет, какие значения из строки файла будут интерпретироваться как координаты точки. Формат записи using X:Y указывает номер столбца для оси X и номер столбца для оси Y, где нумерация начинается с единицы.

Если первый столбец файла содержит индекс, время или другую независимую переменную, его обычно назначают оси X. Например, команда plot ‘data.dat’ using 1:2 строит график зависимости второго столбца от первого. При изменении структуры файла достаточно скорректировать номера столбцов без правки самих данных.

Для файлов с дополнительными служебными столбцами удобно выбирать несоседние значения. Запись using 1:4 позволяет пропустить промежуточные данные, такие как погрешности или вспомогательные расчёты. Это упрощает работу с таблицами, где в одном файле хранятся несколько измерений.

Gnuplot поддерживает вычисления прямо при чтении данных. В конструкции using можно применять арифметические выражения, например using 1:($3*1000) для перевода значений третьего столбца в другие единицы. Такой приём избавляет от необходимости создавать отдельный файл с преобразованными данными.

Для оси X можно использовать номер строки, если в файле отсутствует явный столбец с независимой переменной. В этом случае применяется псевдостолбец $0, который содержит индекс строки, начиная с нуля. Это удобно при визуализации последовательностей или результатов итерационных расчётов.

При наличии пропусков в данных gnuplot автоматически игнорирует строки, где одно из указанных значений не является числом. Это позволяет безопасно комбинировать разные столбцы без предварительной очистки файла, при условии что структура строк остаётся одинаковой.

Настройка формата данных и разделителей в файле

Gnuplot по умолчанию воспринимает пробелы и табуляцию как разделители столбцов. Если данные сохранены в другом формате, чтение файла нужно явно настроить, иначе значения будут объединены в один столбец или пропущены. Для файлов с запятыми используется команда set datafile separator ‘,’, которая применяется до вызова plot.

При наличии нескольких разделителей подряд gnuplot интерпретирует их как один, что удобно для файлов с выравниванием по пробелам. В случае строгого формата, где важны пустые значения, лучше предварительно привести файл к единообразному виду, чтобы каждая строка содержала одинаковое количество полей.

Числовой формат имеет прямое значение для корректного построения графиков. Gnuplot ожидает десятичную точку, поэтому значения вида 3,14 будут считаться некорректными. Перед загрузкой данных такие числа следует заменить на формат 3.14, особенно если файл получен из программ с региональными настройками.

Для пропуска служебных строк применяется команда set datafile commentschars, которая задаёт символы комментариев. По умолчанию используется #, но при необходимости можно указать другой символ или их комбинацию. Это полезно при работе с файлами, где комментарии начинаются, например, с ;.

Если данные содержат даты или время, формат нужно согласовать с настройками gnuplot. Команда set timefmt задаёт шаблон разбора значений, после чего соответствующий столбец можно использовать как ось X. Без этой настройки строки с датами будут проигнорированы как нечисловые.

Корректная настройка формата и разделителей позволяет использовать исходные файлы без ручного редактирования и снижает риск ошибок при обновлении данных. Все параметры задаются на уровне скрипта и легко воспроизводятся при повторном построении графиков.

Построение нескольких графиков из одного файла

Один файл данных часто содержит несколько зависимостей, которые требуется отобразить на одном поле. В gnuplot это делается через перечисление нескольких выражений в команде plot, разделённых запятыми. Каждый набор данных может использовать разные столбцы одного и того же файла.

Типичный пример – файл, где первый столбец содержит значения X, а последующие столбцы – разные измерения. Команда вида plot ‘data.dat’ using 1:2, ‘data.dat’ using 1:3 строит два графика по одному источнику данных без дублирования файла.

Если файл состоит из логически независимых блоков данных, их можно разделять пустыми строками. Gnuplot воспринимает такие блоки как отдельные серии и строит их последовательно при одном вызове plot. Такой формат удобен для хранения результатов нескольких экспериментов в одном файле.

Для построения разных графиков из одного файла с альтернативными осями применяется параметр axes. Это позволяет, например, вывести один набор данных по основной оси Y, а другой – по вторичной, не создавая дополнительных файлов.

При большом количестве линий целесообразно использовать цикл в скрипте gnuplot с перебором номеров столбцов. Такой подход снижает объём повторяющихся команд и упрощает добавление новых данных в файл без изменения логики построения графиков.

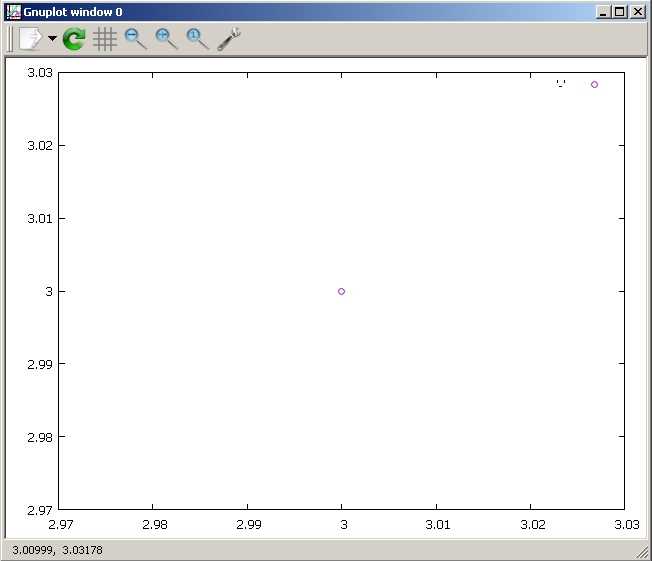

Сохранение построенного графика в файл изображения

После построения графика gnuplot позволяет сохранить его в различных форматах: PNG, JPEG, SVG, PDF. Для этого используется установка терминала через команду set terminal и указание имени выходного файла через set output. Формат выбирается в зависимости от дальнейшего использования изображения, например, для публикации или вставки в отчёт.

Пример сохранения графика в PNG с разрешением 1200×800:

set terminal pngcairo size 1200,800 enhanced
set output 'graph.png'
plot 'data.dat' using 1:2 with lines title 'Зависимость Y от X'
set output

Для выбора стиля графика применяются параметры типа линии, цвет и ширина. Например, with lines linewidth 2 linecolor rgb ‘#0060ad’ позволяет точно настроить вид линий. Совмещение нескольких графиков из одного файла также сохраняется в итоговом изображении без дополнительных изменений команды plot.

При необходимости автоматизации генерации нескольких изображений удобно использовать скрипты. Ниже приведена таблица основных команд и параметров для сохранения графика:

Такой подход позволяет создавать воспроизводимые изображения графиков с точной настройкой формата, размера и стиля линий, без необходимости редактировать готовые файлы вручную.

Вопрос-ответ:

Как gnuplot определяет, какие столбцы использовать для осей X и Y?

Gnuplot использует конструкцию using для указания номеров столбцов из файла. Например, plot ‘data.dat’ using 1:2 строит график, где первый столбец служит осью X, а второй — осью Y. Если столбцы несоседние, можно указывать любые номера, включая арифметические выражения, например using 1:($3*1000) для преобразования единиц измерения.

Как обрабатывать файлы CSV с запятыми в gnuplot?

Для работы с CSV-файлами необходимо задать разделитель командой set datafile separator ‘,’. После этого gnuplot корректно читает значения, даже если в строках присутствуют пробелы. Важно также проверить, что числа используют точку как десятичный разделитель, иначе значения будут восприниматься как текст и график не построится.

Можно ли построить несколько графиков из одного файла без создания отдельных файлов?

Да, это делается через перечисление нескольких выражений в одной команде plot, разделённых запятыми. Например, plot ‘data.dat’ using 1:2 title ‘Первый набор’, ‘data.dat’ using 1:3 title ‘Второй набор’. Если данные разделены пустыми строками, gnuplot воспринимает их как отдельные серии и строит их последовательно.

Как сохранить построенный график в PNG или PDF через gnuplot?

Для сохранения используется установка терминала через set terminal и указание файла через set output. Например: set terminal pngcairo size 1200,800, set output ‘graph.png’, затем команда plot. После завершения графика следует закрыть поток командой set output без параметров. Для PDF аналогично используется set terminal pdfcairo.

Что делать с пропущенными значениями в файле данных?

Если в строке отсутствует значение, gnuplot корректно разрывает линию графика на этом месте. Рекомендуется использовать пустую строку или значение NaN. Это позволяет визуально отделять неполные данные и не нарушает построение остальных точек. При обработке нескольких столбцов можно также фильтровать строки с некорректными значениями через условные выражения в using.

Как правильно задать столбцы для построения графика из файла с несколькими измерениями?

Чтобы построить график из файла с несколькими измерениями, используется конструкция using в команде plot. Например, если первый столбец содержит значения X, а второй и третий — разные измерения Y, команда plot ‘data.dat’ using 1:2 title ‘Измерение 1’, ‘data.dat’ using 1:3 title ‘Измерение 2’ построит два графика на одной координатной сетке. Нумерация столбцов начинается с единицы. Если требуется преобразовать данные, можно использовать арифметические выражения, например using 1:($3*1000). Для пропущенных значений gnuplot корректно разрывает линии, что позволяет визуально отделять неполные наборы данных.
