I2C использует всего две линии – SDA и SCL – что удобно при ограниченном числе GPIO. Устройства на шине могут иметь до 127 адресов, что упрощает расширение. Протокол синхронизирован, поддерживает подтверждение передачи данных, но чувствителен к помехам на длинных трассах и редко превышает 1 МГц без специальных режимов.

Выбор интерфейса зависит от требований к пропускной способности, длине линий, числу периферии и допустимой сложности разводки. Для медленных датчиков с небольшим трафиком удобнее I2C. Если приоритет – высокая скорость передачи и точный контроль времени, предпочтителен SPI.

Сравнение скорости передачи данных при разных частотах шины

I2C: стандартные режимы – 100 кГц, 400 кГц, 1 МГц (Fast Mode+), 3,4 МГц (High Speed). На практике полезная пропускная способность ниже из-за подтверждений ACK и формирования адреса. Например, передача блока 16 байт при 400 кГц занимает порядка 500–600 мкс, при 1 МГц – около 250–300 мкс.

SPI: частоты 2–10 МГц доступны даже на недорогих микроконтроллерах, а 20–40 МГц часто применяются в памяти и дисплеях. Передача 16 байт при 10 МГц – около 13–15 мкс без дополнительного протокольного оверхеда.

I2C подходит для датчиков с небольшими пакетами: медленный обмен меньше нагружает линию и снижает помехи. Для потоковых данных (дисплеи, АЦП с высоким FPS, флеш-память) выгоднее SPI благодаря высокой скорости и отсутствию подтверждений после каждого байта.

При длине линий свыше 50–70 см снижение частоты сильно влияет на I2C: возможно падение скорости до 100 кГц и ниже. SPI чувствительнее к наводкам на высоких частотах, поэтому при длине кабеля более 30–40 см применяют экранирование или уменьшают частоту до устойчивого значения.

Рекомендация: при требуемой скорости выше 1 МБайт/с и регулярной передаче крупных блоков выгоден SPI. Если подключаются несколько периферийных устройств с редкими короткими обменами – рациональнее I2C.

Количество подключаемых устройств и требования к адресации

I2C поддерживает до 127 устройств при использовании 7-битной адресации и до 1023 устройств при 10-битном формате. В реальных схемах число ограничивается ёмкостью линии и помехоустойчивостью. Конфликтов можно избежать при проверке занятости адресов перед выбором микросхем.

При необходимости подключить много датчиков на коротких линиях удобнее I2C: одна пара проводов и минимальные изменения в схеме при добавлении новых модулей. SPI рационален при малом числе ведомых и повышенных требованиях к скорости обмена.

Длина проводов и устойчивость интерфейса к помехам

I2C рассчитан на короткие соединения внутри одной платы или устройства. Рекомендуемая длина шины – до 1 м при скорости 100 кГц. При увеличении длины падает фронт сигнала из-за паразитной ёмкости, растёт риск ошибок и потери синхронизации.

• Для стабильной работы на 400 кГц длина проводов обычно не превышает 20–50 см.
• Дополнительные подтягивающие резисторы уменьшают влияние помех, но увеличивают ток потребления.
• Использование экранированного кабеля и общего контура земли обязательно при разнесённых модулях.

SPI выдерживает большую длину линии за счёт отдельного сигнала тактирования и более сильного драйвера выходов. На практике достижимы расстояния 2–5 м без заметной деградации сигнала при частоте до 1–2 МГц.

• При частотах 10 МГц и выше кабели короче 30–50 см для исключения отражений.
• Дифференциальное соединение MISO/MOSI снижает наводки в шумной среде.
• Разделение питания и сигнальных линий в разных жгутах уменьшает перекрёстные наводки.

Если требуется вынести датчики или периферийные узлы на значительное расстояние от контроллера, выбор чаще склоняется к SPI. Для компактных систем на одной плате с минимальным количеством проводов удобнее I2C.

SPI использует минимум четыре линии: SCLK, MOSI, MISO и отдельный сигнал выбора чипа (CS) для каждого устройства. При подключении, например, 5 датчиков потребуется 9 линий, что ограничивает масштабируемость и может вынудить выбирать более крупный микроконтроллер.

Дополнительные линии на SPI увеличивают длину трасс и сложность разводки платы. На многослойных платах это влияет на себестоимость и размер печатной платы.

Сложность реализации протокола и поддержка в микроконтроллерах

I2C требует управления подтверждениями (ACK/NACK), отслеживания состояний шины и корректной обработки арбитража. Микроконтроллеры обычно имеют встроенные контроллеры I2C с автоматизацией этих процессов, но требуется точная настройка частоты и подтяжек SDA/SCL. При работе на высоких скоростях (Fast Mode Plus и выше) возрастает число ограничений по топологии платы.

SPI реализуется проще: нет подтверждений, отсутствует арбитраж, вся синхронизация основана на тактовом сигнале SCK. Контроллер SPI обычно гибче в настройках: режимы CPOL/CPHA, выбор порядка бит, управление скоростью до нескольких десятков МГц. Однако нужно учитывать количество линий: для каждого ведомого требуется отдельный сигнал CS, что повышает сложность разводки платы.

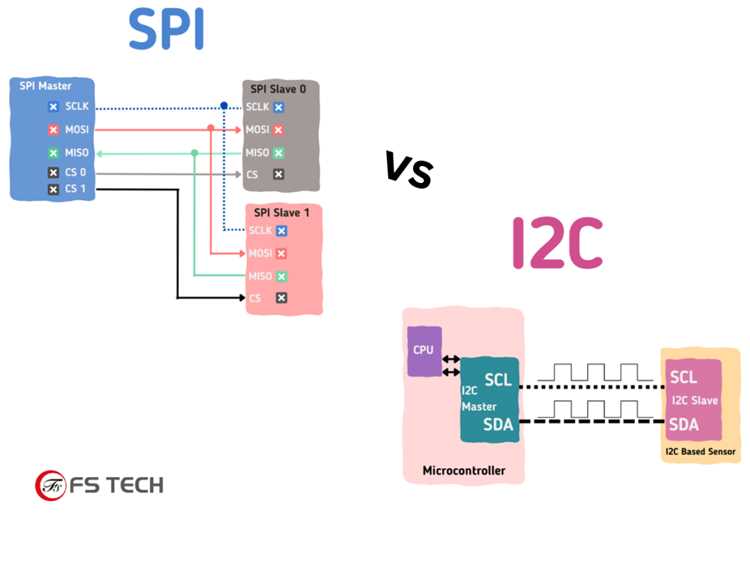

Передача данных в реальном времени: задержки и стабильность

SPI обеспечивает минимальные задержки из-за прямой последовательной передачи без необходимости арбитража шины. Типичные задержки на уровне регистров микроконтроллера составляют несколько микросекунд, что позволяет использовать SPI для сенсоров, требующих высокочастотного обновления, и управления исполнительными механизмами с жесткими временными ограничениями.

I2C использует адресацию и арбитраж, что увеличивает латентность при активной шине. При стандартной частоте 100 кГц задержка передачи одного байта составляет около 100 мкс, а при 400 кГц – около 25 мкс. В системах с несколькими устройствами задержки могут накапливаться, особенно при одновременных запросах от нескольких мастеров.

• SPI подходит для потоков данных с высокой частотой обновления и минимальной допустимой латентностью.
• I2C удобен для устройств с низкой скоростью обмена, где стабильность важнее максимальной скорости.
• Для критичных к времени приложений важно учитывать длину проводов: на I2C при >1 м возможны сбои при высоких частотах, SPI сохраняет стабильность на 2–3 м при стандартных скоростях.
• Использование прерываний и DMA снижает нагрузку микроконтроллера и улучшает стабильность передачи на обоих интерфейсах.

Рекомендации:

1. Для аудио, видео или сенсорных потоков с частотой >1 кГц выбирайте SPI.
2. Для конфигурационных и малых объемов данных, где важна компактность подключения и поддержка нескольких устройств, подходит I2C.
3. Если используется I2C с высокой частотой, сокращайте длину проводов и добавляйте подтягивающие резисторы для стабильности.
4. На SPI при больших расстояниях применяйте экранированные кабели и правильное согласование сигналов для предотвращения искажений.

Стоимость компонентов и требования к аппаратной части

SPI требует минимум четырех линий для каждого устройства (MOSI, MISO, SCLK, CS). При подключении нескольких устройств число линий CS увеличивается пропорционально числу подчинённых, что повышает стоимость плат и сложность разводки. В качестве дополнительного оборудования для SPI иногда применяют буферы или драйверы для длинных линий, увеличивая затраты.

При ограниченном бюджете и небольшом числе устройств I2C экономически выгоднее. Для высокоскоростных приложений с большим числом устройств SPI может быть предпочтителен, но потребует дополнительных линий и компонентов, что увеличивает расходы и требования к аппаратной части.

Типовые сценарии применения I2C и SPI в бытовой и промышленной электронике

I2C чаще используется для подключения устройств с низкой и средней скоростью передачи данных, где важна компактность проводки и возможность подключения множества устройств. Типичные примеры: температурные и влажностные датчики, датчики освещённости, EEPROM и RTC-модули. В бытовой электронике I2C применяют в смарт-термостатах, бытовых приборах и LED-дисплеях с низким разрешением. В промышленной среде I2C используют для мониторинга параметров оборудования и передачи данных от сенсоров с короткими линиями связи.

SPI выбирают для устройств, требующих высокоскоростной передачи данных и стабильного сигнала на коротких и средних расстояниях. В бытовой электронике это SD-карты, сенсорные панели дисплеев, цифровые аудиокодеки. В промышленности SPI применяют для связи с ПЛК, высокоскоростных АЦП и ЦАП, а также для управления приводами и промышленными датчиками, где задержки и стабильность критичны.

Для прототипирования и компактных систем с низкой скоростью передачи данных рекомендуется I2C, тогда как для систем с высокими требованиями к скорости и надежности лучше использовать SPI.

Вопрос-ответ:

В чем принципиальная разница между I2C и SPI с точки зрения подключения нескольких устройств?

I2C использует двухпроводную шину с адресацией, что позволяет подключать десятки устройств к одной шине без необходимости в отдельной линии для каждого. SPI требует отдельной линии выбора чипа (CS) для каждого устройства, поэтому при большом количестве периферии количество проводов растет. I2C подходит для устройств с низкой или умеренной скоростью передачи данных, а SPI обеспечивает более высокую скорость, но на каждый новый прибор нужны дополнительные выводы.

Какие ограничения по длине проводов у I2C и SPI при подключении датчиков?

У I2C из-за двухпроводной топологии и открытых стоков максимальная длина линии обычно не превышает 1–2 метров при стандартной скорости 100 кГц. Повышение скорости снижает допустимую длину. SPI использует полнодуплексную передачу и отдельные линии для данных и синхронизации, что позволяет достигать длины до нескольких метров при качественном экранировании, но длинные провода требуют согласования уровней сигналов и снижения частоты, иначе появляются ошибки передачи.

Как выбор между I2C и SPI влияет на сложность прошивки микроконтроллера?

I2C требует реализации протокола с адресацией, подтверждением приема и обработкой ошибок, что может усложнять прошивку при большом числе устройств на шине. SPI проще с точки зрения программирования: достаточно настроить режим работы и скорость передачи, управление выбором чипа происходит напрямую через выводы микроконтроллера. Однако при множественных периферийных устройствах управление линиями CS усложняет код.

Какая шина лучше подходит для сенсоров с низкой частотой опроса и малым объемом данных?

Для устройств, где передается небольшое количество данных с редким опросом, I2C более удобен. Двухпроводная шина с адресацией снижает количество проводов и позволяет легко подключать несколько датчиков к одной линии. Скорость передачи для таких сенсоров обычно достаточна, а программная обработка упрощается благодаря встроенной поддержке протокола во многих микроконтроллерах.

Можно ли комбинировать I2C и SPI в одном проекте, и есть ли при этом ограничения?

Да, в одном проекте часто используют оба интерфейса: I2C для подключения множества малоскоростных датчиков, SPI — для модулей с высокой пропускной способностью, например, дисплеев или флеш-памяти. Ограничения связаны с количеством выводов микроконтроллера и уровнем помех. Необходимо внимательно планировать питание, линии и скорость передачи, чтобы сигналы разных шин не влияли друг на друга.

В каких случаях стоит выбирать I2C вместо SPI для подключения датчиков?

I2C подходит для проектов, где требуется подключение нескольких устройств к одной шине с минимальным количеством проводов. Этот протокол использует только две линии (SDA и SCL), что снижает нагрузку на микроконтроллер. Кроме того, I2C поддерживает адресацию до 127 устройств, что удобно для датчиков температуры, давления или памяти. Скорость передачи обычно ниже, чем у SPI, но для большинства бытовых сенсоров этого хватает. I2C также полезен, когда важна простота разводки печатной платы и экономия выводов микроконтроллера.

Какой интерфейс обеспечивает более высокую скорость передачи данных, I2C или SPI?

SPI обеспечивает значительно более высокую скорость передачи по сравнению с I2C. Он может работать на нескольких мегагерцах и передавать данные практически без ограничений на поток, так как использует отдельные линии для передачи и приема (MOSI, MISO, SCK) и отдельную линию выбора устройства (CS). Это делает SPI удобным для дисплеев, флеш-памяти и других модулей, где требуется быстрый обмен данными. Однако при увеличении количества устройств на шине усложняется разводка и требуется дополнительный вывод CS для каждого устройства.
