Как сделать риг в blender

Риг персонажа в Blender – это связка арматуры и меша, которая определяет, как модель будет сгибаться, вращаться и реагировать на движение костей. Ошибки на этом этапе приводят к заломам геометрии, смещениям вершин и проблемам при анимации, поэтому настройка рига требует точности уже с первых шагов.

Перед созданием арматуры важно привести модель к корректному масштабу, применить трансформации и проверить топологию в зонах сгиба: плечи, локти, колени, таз. Для человекоподобных персонажей в Blender чаще всего используется стандартный Armature с ручной доработкой костей под пропорции конкретного меша, а не автоматические пресеты без контроля структуры.

При построении скелета ключевую роль играет ориентация костей, порядок их вложенности и совпадение осей вращения с анатомией персонажа. Неправильный Bone Roll или некорректная иерархия быстро проявляются при попытке согнуть руку или повернуть корпус, даже если веса назначены без ошибок.

После привязки меша к арматуре автоматическое распределение весов служит лишь отправной точкой. Ручная правка в режиме Weight Paint необходима для устранения растяжений и паразитных движений, особенно в области плечевого пояса и бедер. Финальная проверка рига всегда выполняется через тестовые позы и простые анимации, а не в статичном положении модели.

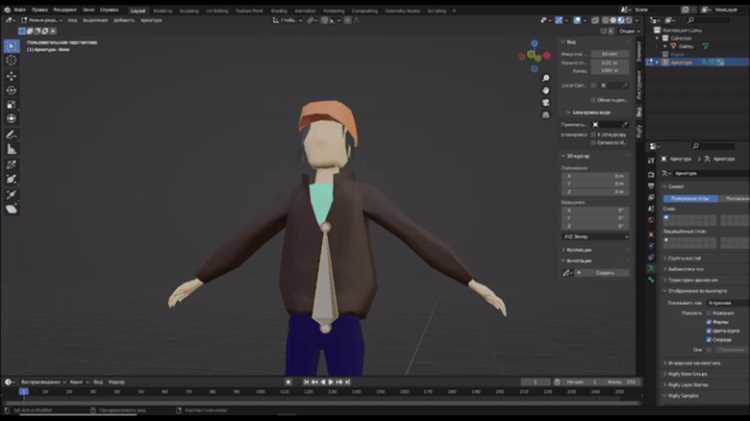

Подготовка меша персонажа: масштаб, трансформации и топология

Перед созданием арматуры меш должен иметь корректный масштаб в единицах Blender. Для персонажей под анимацию стандартом считается рост в диапазоне 1,6–1,8 метра при настройке Unit Scale = 1.0. Проверка выполняется через инструмент измерения или добавление эталонного куба с известными размерами.

Все трансформации объекта требуется применить до добавления костей. В Object Mode используйте Ctrl+A → Rotation & Scale, чтобы значения вращения стали (0, 0, 0), а масштаб – (1, 1, 1). Неприменённые трансформации вызывают смещение костей, некорректные углы вращения и ошибки при зеркалировании.

Центр объекта должен находиться в области таза персонажа и совпадать с мировой осью. Смещённый Origin приводит к неправильному позиционированию арматуры и усложняет выравнивание костей по симметрии. Проверка выполняется в режиме отображения осей с включёнными Viewport Overlays.

Топология меша напрямую влияет на качество деформаций. В местах сгиба необходимо закладывать дополнительные петли рёбер: минимум две вокруг локтей, коленей и плеч. Четырёхугольные полигоны предпочтительны, так как треугольники и n-гоны часто дают артефакты при повороте костей.

Особое внимание требуется зонам плечевого пояса и бедер. Здесь линии рёбер должны следовать направлению движения конечностей, а плотность сетки – плавно увеличиваться к суставу. Резкий переход от крупной к мелкой сетке усложняет настройку весов и приводит к «ломаным» деформациям.

После завершения подготовки рекомендуется сохранить отдельную версию файла до добавления арматуры. Это упрощает откат изменений при обнаружении проблем с деформацией и избавляет от повторной правки геометрии.

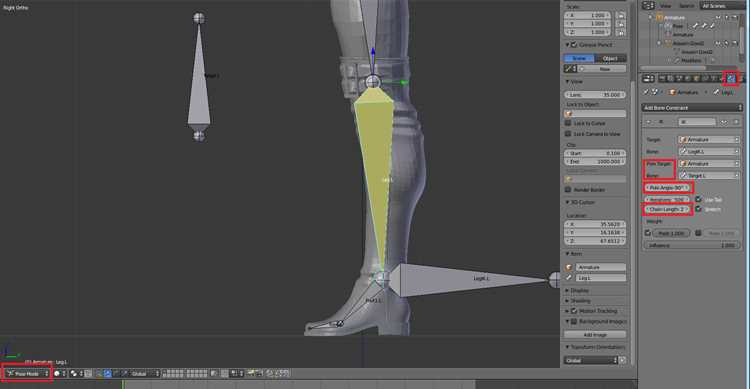

Выбор и создание арматуры для персонажа

Арматура в Blender создаётся через Add → Armature → Single Bone и служит базой для построения скелета под конкретный меш. Использование одиночной кости даёт полный контроль над структурой, в отличие от автоматических заготовок, которые часто не совпадают с пропорциями модели.

Перед началом работы арматуру необходимо перевести в режим отображения In Front, чтобы кости были видны сквозь геометрию. Это упрощает точное размещение в области позвоночника, таза и конечностей, особенно при работе с плотной сеткой.

Тип персонажа определяет структуру будущей арматуры. Для гуманоидных моделей применяется иерархия с центральной осью, от которой отходят симметричные ветви рук и ног. Для стилизованных или пропорционально искажённых персонажей количество костей часто сокращают, сохраняя ключевые точки сгиба.

• Центральная кость таза как корень всей иерархии
• Последовательность костей позвоночника от таза к шее
• Отдельные цепочки для рук и ног с одинаковым количеством сегментов
• Изолированные кости для ступней и кистей

Создание костей выполняется в Edit Mode арматуры с помощью Extrude. Каждая новая кость должна начинаться в центре предполагаемого сустава, а её направление – совпадать с анатомической осью вращения. Слишком длинные кости ухудшают контроль позы и усложняют правку весов.

Для ускорения работы рекомендуется сначала построить скелет только с одной стороны персонажа. После проверки пропорций используется зеркалирование через Armature → Symmetrize, что гарантирует идентичную длину и ориентацию парных костей.

1. Создать корневую кость таза
2. Выстроить позвоночник вверх до основания головы
3. Добавить цепочку ноги от таза к стопе
4. Добавить цепочку руки от плеча к кисти
5. Выполнить симметризацию

Имена костей следует задавать сразу, используя стандартные суффиксы .L и .R. Это обеспечивает корректную работу зеркалирования, автоматического распределения весов и последующей настройки контроллеров.

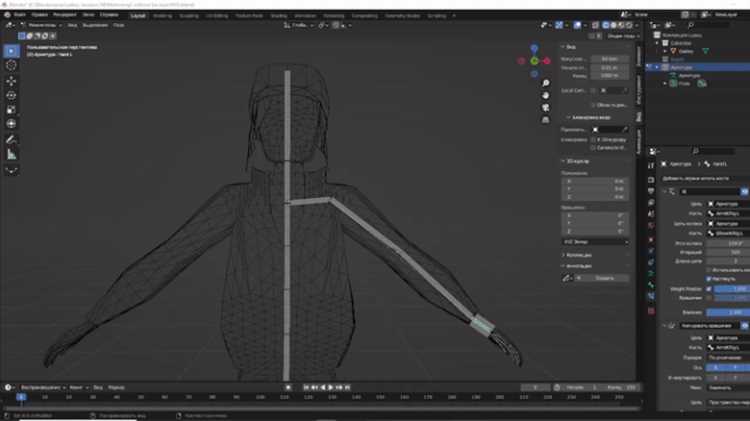

Построение скелета: позвоночник, руки и ноги

Скелет персонажа формируется в Edit Mode арматуры, начиная с центральной оси. Корневая кость располагается в области таза и служит опорной точкой для всех остальных цепочек. Её положение должно совпадать с геометрическим центром корпуса, а не с визуальной массой меша.

Позвоночник собирается из последовательных сегментов, каждый из которых отвечает за отдельную зону корпуса. Для моделей стандартных пропорций достаточно 4–6 костей от таза до основания шеи. Сегменты располагаются с небольшим перекрытием, чтобы обеспечить плавное распределение вращения.

• Тазовая кость как начало цепочки
• 2–3 кости для поясницы и грудного отдела
• Отдельная кость для шеи
• Кость головы без участия в деформации корпуса

Кости рук начинаются от плечевого сустава, а не от центра грудной клетки. Плечо, предплечье и кисть должны иметь чёткие границы, совпадающие с линиями сгиба меша. Длина костей подбирается так, чтобы их концы находились внутри объёма суставов, без выхода за контуры геометрии.

При построении ног цепочка стартует от тазовой кости и проходит через бедро, голень и стопу. Коленный сустав необходимо слегка сместить вперёд относительно прямой линии бедро–стопа. Это упрощает сгиб при анимации и снижает риск инверсии вращения.

• Бедренная кость с наклоном вперёд
• Голень с направлением на центр стопы
• Отдельная кость пятки для опоры
• Кость носка для переката стопы

Оси костей должны быть выровнены одинаково по всей цепочке. Проверка выполняется через отображение локальных осей и тестовый поворот в Pose Mode. Несовпадение направлений приводит к перекрутам при сгибах даже при корректных весах.

1. Разместить кости по центру суставов
2. Проверить длину и направление каждой цепочки
3. Скорректировать положение коленей и локтей
4. Провести тестовое вращение в позе

Зеркалирование костей и настройка симметрии

Зеркалирование костей выполняется в Edit Mode арматуры и применяется после завершения построения одной стороны скелета. Перед операцией необходимо убедиться, что центральные кости располагаются строго на оси X = 0, иначе парные элементы будут смещены относительно меша.

Имена костей должны содержать суффиксы .L или .R. Без них команда Armature → Symmetrize создаст копии без правильной логики сторон, что усложнит дальнейшую работу с весами и позированием.

Ориентация локальных осей проверяется до и после зеркалирования. Для этого включается отображение осей костей и выполняется тестовое вращение в Pose Mode. Если направления не совпадают, правка выполняется через параметр Bone Roll в панели свойств.

Для корректной симметрии важно, чтобы длина и положение костей точно совпадали. Ручное копирование и масштабирование не даёт нужной точности, поэтому зеркалирование предпочтительнее дублирования с последующей правкой.

После создания симметричной структуры рекомендуется временно включить режим X-Axis Mirror для арматуры. Это позволяет одновременно редактировать парные кости и быстро выявлять перекосы в суставах плеч, локтей и коленей.

Завершающий контроль выполняется через наложение костей на меш в ортогональных проекциях. Любые отклонения от симметрии на этом этапе проще исправить, чем после привязки меша и настройки весов.

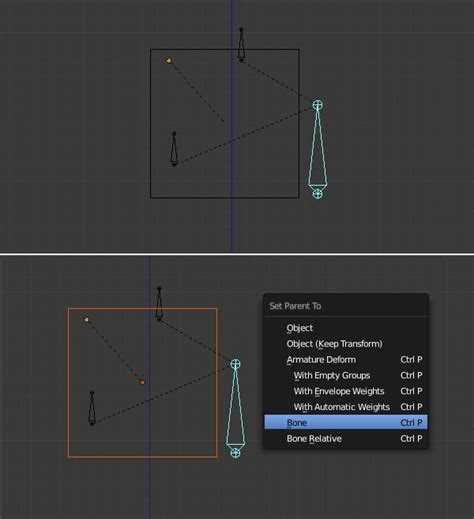

Настройка иерархии костей и корректировка Bone Roll

Иерархия костей задаётся в Edit Mode через систему родительских связей. Корневая кость таза должна быть единственной точкой без родителя, все остальные элементы подчиняются ей напрямую или через промежуточные сегменты. Пропущенные связи приводят к разрыву движения между частями тела.

Позвоночник выстраивается как непрерывная цепочка, где каждая кость является дочерней предыдущей. Кости рук и ног подключаются к соответствующим сегментам корпуса, а не к корню, чтобы повороты таза не искажали локальные сгибы конечностей.

Для головы рекомендуется отдельная ветка: шея → голова. Кость головы не должна быть родителем для костей рук или вспомогательных элементов, иначе при вращении шеи появляются паразитные смещения.

Параметр Bone Roll определяет ориентацию локальных осей кости. Некорректное значение вызывает перекруты при вращении даже при правильной иерархии. Проверка выполняется через отображение локальных осей и вращение по одной оси в Pose Mode.

Корректировка Bone Roll выполняется вручную или через автоматическое выравнивание. Для конечностей оси должны быть согласованы по всей цепочке, чтобы локти и колени сгибались в одной плоскости.

После завершения правки рекомендуется заблокировать структуру иерархии и выполнить тестовые повороты всех суставов. Любые скручивания выявляются на этом этапе и исправляются до привязки меша.

Привязка меша к арматуре с автоматическим распределением весов

Привязка меша к арматуре выполняется через Object Mode. Сначала выделяется меш, затем арматура, после чего применяется команда Ctrl+P → With Automatic Weights. Этот метод создаёт базовое распределение весов, ориентируясь на расстояние вершин до костей.

Перед применением автоматического распределения важно проверить масштаб и вращение меша и арматуры. Любые неприменённые трансформации (Ctrl+A → Rotation & Scale) могут вызвать смещение вершин и некорректное присвоение весов.

Система автоматических весов работает лучше на сетках с равномерным распределением полигонов. В областях с высокой плотностью вершин (плечи, колени, локти) могут появиться перегибы, поэтому оптимально заранее добавить контрольные петли рёбер.

После привязки рекомендуется активировать Pose Mode и проверить сгиб конечностей, поворот корпуса и вращение головы. Любые сильные деформации указывают на участки, где вес распределён неправильно. В таких зонах используется ручная коррекция в Weight Paint или добавление вспомогательных костей для улучшения влияния на меш.

Автоматические веса создают группу vertex groups для каждой кости. Для крупного персонажа полезно сохранить резервную копию файла перед ручной правкой, чтобы можно было откатить изменения при ошибках распределения.

Ручная правка весов в режиме Weight Paint

Режим Weight Paint позволяет корректировать влияние костей на вершины меша после автоматического распределения. Цветовая шкала от синего (влияние 0) до красного (влияние 1) показывает степень воздействия выбранной кости на отдельные участки сетки.

Для корректного сгиба локтей и коленей рекомендуется создавать плавный градиент влияния между соседними костями. Резкие переходы вызывают заломы геометрии при анимации. Инструменты Blur и Gradient помогают распределить веса равномерно.

Особое внимание уделяется плечевому поясу, бедрам и тазовой области. В этих зонах вершины часто попадают под влияние нескольких костей, что приводит к перекрутам. Ручная подстройка позволяет изолировать движения каждой кости и убрать паразитные деформации.

Для ускорения работы полезно включить отображение Vertex Groups и поочерёдно редактировать каждую группу. Проверка правильности выполняется через Pose Mode с постепенным сгибанием конечностей и поворотом корпуса. Любые визуальные артефакты сразу корректируются в Weight Paint.

Дополнительно можно использовать Lock для костей, влияние которых не должно изменяться. Это предотвращает случайное смещение весов при правке соседних групп и сохраняет стабильность деформаций.

Проверка деформаций при анимации и исправление ошибок рига

После привязки меша к арматуре и правки весов необходимо проверить, как модель реагирует на движение костей. Для этого используется Pose Mode с тестовыми позами: сгиб локтей и коленей, поворот корпуса, наклон головы и перекаты стоп.

Особое внимание уделяется областям с повышенной плотностью вершин и зонам сгиба. Если при сгибе локтя или колена появляются заломы или растяжения, это указывает на неправильное распределение весов или неверно установленный Bone Roll.

Ошибки в деформации исправляются последовательными шагами:

• Ручная корректировка веса в режиме Weight Paint для отдельных костей
• Добавление вспомогательных костей в местах перекрытия влияния
• Изменение ориентации Bone Roll в проблемных сегментах
• Проверка и корректировка иерархии костей для устранения паразитных движений

После каждого изменения выполняется повторная проверка поз, чтобы убедиться в устранении артефактов. Для комплексных ригов полезно создавать набор стандартных тестовых поз, которые охватывают основные движения персонажа и выявляют мелкие деформации до начала анимации.

Заключительная проверка проводится с лёгкой анимацией: простое покачивание конечностей и сгибание туловища. Любые отклонения фиксируются немедленно, что снижает риск накопления ошибок и облегчает дальнейшую работу с анимацией.

Вопрос-ответ:

Как определить правильный масштаб меша перед созданием рига?

Для человекаподобных персонажей оптимальный рост в Blender составляет примерно 1,6–1,8 метра при Unit Scale = 1. Проверку можно выполнить с помощью эталонного куба с известными размерами или инструментов измерения. Все трансформации объекта следует применить через Ctrl+A → Rotation & Scale, чтобы избежать смещения костей и ошибок при анимации.

Почему важна корректная иерархия костей и как её настроить?

Иерархия костей определяет, какие элементы скелета влияют на движение других. Корневая кость таза должна быть без родителя, позвоночник выстраивается последовательно, а руки и ноги подключаются к соответствующим сегментам. Ошибки в иерархии приводят к разрывам движения и паразитным смещениям. Настройка выполняется в Edit Mode через назначение родителя и проверку цепочек в Pose Mode.

В каких случаях нужно вручную править веса в Weight Paint?

Ручная корректировка необходима в областях сгиба, таких как локти, колени, плечевой пояс и бедра, где автоматические веса создают заломы или перекруты. В Weight Paint плавно распределяют влияние костей, используют инструменты Blur и Gradient, а также блокируют группы вершин, чтобы избежать случайного изменения веса соседних костей.

Как правильно настроить Bone Roll и зачем это нужно?

Bone Roll задаёт ориентацию локальных осей кости и определяет направление сгиба. Для конечностей ось X обычно направляется вдоль предполагаемого сгиба локтя или колена. Проверка выполняется в Edit Mode с отображением локальных осей и тестовым вращением в Pose Mode. Неправильный Bone Roll вызывает перекруты, даже при корректной привязке меша и распределении весов.

Какие методы используют для проверки деформаций рига перед анимацией?

Для проверки создаются тестовые позы: сгиб локтей и коленей, наклоны корпуса, поворот головы, перекаты стоп. Любые заломы или растяжения указывают на ошибки весов или ориентации костей. После обнаружения проблем их исправляют в Weight Paint, корректируют Bone Roll или добавляют вспомогательные кости. Полезно создавать набор стандартных тестовых поз для быстрой проверки всех суставов.

Как проверить, правильно ли арматура воздействует на меш после автоматического распределения весов?

После привязки меша к арматуре с автоматическим распределением весов рекомендуется включить Pose Mode и тестировать движения ключевых суставов: сгиб локтей и коленей, поворот корпуса, наклон головы, перекаты стоп. Если появляются заломы или растяжения вершин, это указывает на некорректное распределение веса. В таких случаях используют ручную корректировку в Weight Paint, добавляют вспомогательные кости в местах перекрытия влияния или проверяют ориентацию костей через Bone Roll, чтобы устранить паразитные деформации.
