Gear down mode что это в биосе

Содержание статьи

Параметр Gear Down Mode появился в BIOS на платформах AMD начиная с архитектуры AM4 и связан с управлением контроллером памяти. Его задача – стабилизировать работу оперативной памяти при высоких частотах, снижая нагрузку на контроллер и минимизируя ошибки при передаче данных между модулями DRAM и процессором.

В режиме Gear Down Mode контроллер памяти переводится в особый режим, при котором часть управляющих сигналов обрабатывается реже – один раз за два такта. Это повышает стабильность системы, особенно при разгоне, но может немного увеличить задержки памяти. Фактически, включение этой функции заставляет систему автоматически округлять тайминги до четных значений, что помогает запустить память с более высокой частотой без ошибок.

Пользователи, которые стремятся к максимальной производительности, часто экспериментируют с отключением Gear Down Mode, чтобы получить меньшие задержки при стабильной работе. Однако при нестабильности системы или ошибках в тестах памяти рекомендуется активировать этот режим. Решение зависит от конкретных модулей DRAM, характеристик контроллера и целей настройки BIOS.

Назначение режима Gear Down Mode в настройках BIOS

Gear Down Mode управляет поведением контроллера памяти и применяется для повышения стабильности при работе модулей DDR4 на высоких частотах. Этот параметр влияет на то, как контроллер обрабатывает управляющие сигналы, определяющие временные интервалы между командами памяти.

Основное назначение режима – упрощение схемы передачи сигналов между процессором и модулями DRAM. При его активации контроллер памяти начинает воспринимать сигналы командного канала (Command Rate) в половинном темпе, что уменьшает вероятность ошибок при передаче данных. Такой подход особенно полезен при разгоне, когда нагрузка на контроллер значительно возрастает.

Gear Down Mode также влияет на тайминги. При включенном режиме система автоматически округляет параметры CAS Latency (CL) и tRCD до четных значений, что делает работу памяти более стабильной, но может немного увеличить задержку отклика.

Параметр	Поведение при включённом Gear Down Mode	Поведение при выключённом Gear Down Mode
Command Rate	1T фиксируется, сигналы обрабатываются раз в два такта	Может быть 1T или 2T в зависимости от настройки
CAS Latency	Округляется до четного значения	Используется заданное значение, возможно нечетное
Стабильность памяти	Выше при частотах 3200 МГц и выше	Может снизиться при разгоне

Режим рекомендуется включать при использовании памяти с XMP-профилем выше 3000–3200 МГц или при нестабильности после разгона. При стандартных настройках и умеренных частотах его можно отключить для уменьшения задержек доступа к памяти.

Как Gear Down Mode влияет на работу оперативной памяти

Gear Down Mode изменяет логику обработки управляющих сигналов контроллером памяти, снижая частоту командного канала и стабилизируя обмен данными между процессором и модулями DRAM. При активированном режиме контроллер работает в полутактовом режиме, что уменьшает вероятность ошибок при чтении и записи данных на высоких частотах.

Главное последствие включения режима – автоматическое выравнивание таймингов до четных значений и фиксация командного интервала на уровне 1T. Это делает систему устойчивее, но немного увеличивает задержку отклика памяти. На практике это выражается в разнице 1–2 наносекунды, что не влияет на производительность при обычной работе, но может быть заметно при тестах задержек.

Отключение Gear Down Mode позволяет задействовать нечетные тайминги и вручную задавать параметры CL, tRCD и tRP. Такой подход подходит для энтузиастов, добивающихся минимальных задержек и готовых тщательно тестировать стабильность. При этом важно контролировать напряжение DRAM и SOC, поскольку контроллер становится чувствительным к качеству сигналов и температуре.

В системах с модулями памяти на частотах выше 3200 МГц и контроллером Ryzen первого или второго поколения Gear Down Mode рекомендуется оставлять включённым. На новых платформах, где контроллер памяти улучшен, его можно отключать для точной настройки таймингов и получения меньшего времени отклика без потери стабильности.

Связь Gear Down Mode с частотой и таймингами DRAM

Gear Down Mode тесно связан с частотой работы модулей DRAM и значениями таймингов, так как напрямую влияет на синхронизацию контроллера памяти с микросхемами оперативной памяти. При увеличении частоты DRAM нагрузка на контроллер возрастает, и стабильность системы зависит от корректного согласования сигналов. Gear Down Mode снижает требования к точности командного сигнала, что облегчает запуск модулей на частотах 3200 МГц и выше.

При активированном режиме система автоматически округляет тайминги до четных значений, чаще всего затрагивая CAS Latency (CL) и tRCD. Это исключает использование нечетных значений, например CL15, и заменяет их на CL16. Такой подход повышает вероятность успешного старта системы при высоких частотах, но немного увеличивает время доступа к памяти.

Gear Down Mode также фиксирует параметр Command Rate на уровне 1T, что сохраняет быстроту отклика, но с ограничением частоты передачи команд. Это решение помогает поддерживать стабильность при работе на повышенных частотах, особенно в системах с четырьмя модулями DRAM.

Параметр	При включённом Gear Down Mode	При выключённом Gear Down Mode
Частота памяти	Легче достигается 3200–4000 МГц без ошибок	Может потребовать увеличения напряжения и настройки SOC
CAS Latency (CL)	Автоматически округляется до четного значения	Можно использовать нечетные значения при стабильной работе
Command Rate	Фиксируется на уровне 1T	Доступен выбор 1T или 2T
Совместимость при разгоне	Выше, особенно на платформах Ryzen 1000–3000	Может снизиться при нестабильном контроллере памяти

Для стабильной работы на высоких частотах рекомендуется оставлять Gear Down Mode включённым. При ручной настройке таймингов и желании использовать нечетные значения его можно отключить, но потребуется дополнительное тестирование и корректировка напряжений DRAM и SOC.

Какие процессоры и материнские платы поддерживают Gear Down Mode

Функция Gear Down Mode реализована в контроллерах памяти процессоров AMD, начиная с архитектуры Zen, и присутствует в BIOS большинства материнских плат на чипсетах AM4 и AM5. Поддержка зависит от встроенного контроллера памяти, а не от самой платы, однако производители могут добавлять или скрывать этот параметр в зависимости от версии BIOS.

Поддержка Gear Down Mode по поколениям процессоров AMD:

Ryzen 1000 (Summit Ridge): первый релиз функции, рекомендуется использовать при частотах выше 2933 МГц;
Ryzen 2000 (Pinnacle Ridge): улучшена стабильность при включённом режиме, особенно при использовании четырёх модулей памяти;
Ryzen 3000 (Matisse): функция активируется автоматически при включении XMP/DOCP профиля выше 3200 МГц;
Ryzen 5000 (Vermeer) и 7000 (Raphael): поддержка сохранена, но необходимость включения снижается из-за улучшенного контроллера памяти.

Совместимые чипсеты материнских плат:

AM4: A320, B350, X370, B450, X470, B550, X570;
AM5: B650, X670 – поддержка включена по умолчанию, параметр можно изменять вручную;
Серверные платформы: EPYC серий 7001–9004 также используют аналогичный механизм в UEFI, но без отдельного пункта в интерфейсе.

Платы на базе Intel не используют Gear Down Mode, так как архитектура контроллера памяти Intel реализует другие методы коррекции ошибок и стабилизации при разгоне. Поэтому функция встречается исключительно на платформах AMD.

Для проверки поддержки режима рекомендуется обновить BIOS до последней версии и изучить раздел DRAM Timing Configuration или AMD CBS → UMC Common Options, где параметр Gear Down Mode обычно доступен для изменения.

Когда стоит включать режим Gear Down Mode

Режим Gear Down Mode рекомендуется включать при использовании модулей DRAM с частотой выше 3200 МГц, особенно если задействованы четыре слота памяти. Контроллер в этом случае испытывает повышенную нагрузку, и функция снижает риск ошибок при старте системы и при выполнении тестов памяти.

Если планируется разгон оперативной памяти с активированным профилем XMP/DOCP, включение Gear Down Mode помогает стабилизировать работу модулей, автоматически выравнивая тайминги и корректируя командный интервал. Это уменьшает вероятность зависаний и синих экранов при нестабильных настройках.

Активировать режим стоит, когда наблюдаются ошибки чтения/записи данных, нестабильная работа системы после увеличения частоты DRAM или сбои в стресс-тестах типа MemTest86. Gear Down Mode повышает устойчивость контроллера к электромагнитным шумам и неидеальному сигналу от слотов памяти.

Для пользователей, которым важна стабильность при длительных нагрузках, например, при рендеринге или вычислительных задачах, включение режима рекомендуется даже при умеренных частотах памяти, если система склонна к случайным перезагрузкам или сбоям.

Когда лучше отключить Gear Down Mode и почему

Основные ситуации для отключения режима:

Используются высококачественные модули DRAM с низкой латентностью, способные стабильно работать без округления таймингов.
Система позволяет вручную корректировать параметры CL, tRCD и tRP для достижения минимальных задержек.
Контроллер памяти современных процессоров AMD (Ryzen 5000, 7000) способен обрабатывать сигналы без поддержки Gear Down Mode на частотах до 3600–4000 МГц.

Последствия отключения:

Возможность использования нечетных значений CAS Latency и более агрессивных таймингов.
Снижение задержки отклика на 1–2 наносекунды, что может дать небольшой прирост в синтетических тестах и играх.
Повышение требований к стабильности напряжений DRAM и SOC, необходимость тестирования через MemTest86 или стресс-тесты AIDA64.

Рекомендация: отключать Gear Down Mode стоит только после проверки стабильности работы памяти на выбранных таймингах. При возникновении ошибок чтения/записи или зависаний систему следует вернуть к включённому режиму для надёжной работы.

Как включить или отключить Gear Down Mode в BIOS пошагово

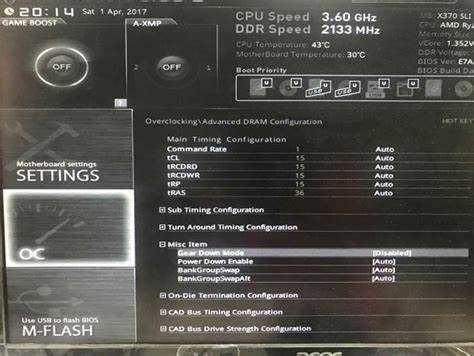

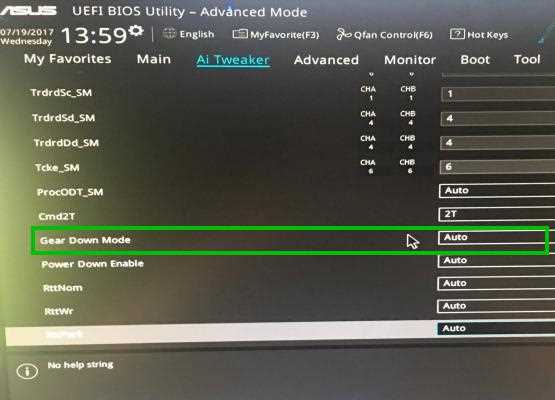

Чтобы изменить состояние Gear Down Mode, необходимо войти в BIOS и найти соответствующий раздел, отвечающий за настройки DRAM. Процесс включает следующие шаги:

Перезагрузите компьютер и нажмите клавишу Del или F2 для входа в BIOS.
Перейдите в раздел Advanced или AI Tweaker / OC, где находятся настройки памяти.
Откройте подраздел DRAM Timing Configuration или AMD CBS → UMC Common Options для платформ AMD.
Найдите параметр Gear Down Mode. Он может отображаться как Enabled/Disabled или Auto.
Выберите Enabled для включения режима и повышения стабильности на высоких частотах DRAM.
Выберите Disabled для отключения режима и возможности точной настройки таймингов.
Сохраните изменения, нажав F10 или выбрав Save & Exit, и перезагрузите систему.

После изменения состояния Gear Down Mode рекомендуется провести тест стабильности памяти с помощью MemTest86 или встроенных средств проверки BIOS, чтобы убедиться, что система корректно работает с выбранными настройками.

Типичные проблемы после изменения Gear Down Mode и способы их устранения

Изменение состояния Gear Down Mode может вызвать нестабильность системы, особенно при разгоне или использовании модулей памяти с высокими частотами. Основные проблемы включают:

Синие экраны (BSOD) при запуске системы или стресс-тестах. Часто появляются после отключения режима на высокочастотной памяти.
Сбой старта BIOS или зависания на POST. Обычно проявляется при некорректных таймингах DRAM или несовместимости модулей.
Ошибки чтения/записи в MemTest86, особенно на частотах выше 3200–3600 МГц.
Снижение стабильности при длительной нагрузке в приложениях для рендеринга или вычислений.

Способы устранения:

Вернуть Gear Down Mode в состояние Enabled для повышения стабильности.
Снизить частоту DRAM или увеличить напряжение VDD и SOC на материнской плате, соблюдая безопасные пределы, указанные производителем.
Проверить и при необходимости скорректировать тайминги CAS, tRCD и tRP до более консервативных значений.
Использовать встроенные профили XMP/DOCP, которые автоматически активируют подходящие тайминги и частоты с учётом Gear Down Mode.
После изменений провести тестирование памяти с MemTest86 или AIDA64, чтобы убедиться в отсутствии ошибок и перегревов.

Соблюдение этих рекомендаций позволяет минимизировать риски ошибок и сохранить стабильность системы при изменении настроек Gear Down Mode.

Вопрос-ответ:

Что такое Gear Down Mode и для чего он нужен в BIOS?

Gear Down Mode — это настройка контроллера памяти в BIOS, которая изменяет способ обработки командных сигналов для модулей DRAM. При включённом режиме контроллер обрабатывает команды раз в два такта, что повышает стабильность работы памяти на высоких частотах и снижает вероятность ошибок при старте системы или стресс-тестах. Функция особенно полезна при использовании профилей XMP/DOCP выше 3200 МГц или при разгоне модулей.

Как включение Gear Down Mode влияет на тайминги и производительность памяти?

При включении Gear Down Mode тайминги CAS, tRCD и tRP автоматически округляются до четных значений. Это уменьшает нагрузку на контроллер, но немного увеличивает задержку отклика памяти — обычно на 1–2 наносекунды. Для большинства приложений такая разница незаметна, но при ручной настройке таймингов и стремлении к минимальной задержке можно отключить режим и использовать нечетные значения.

Какие процессоры и материнские платы поддерживают Gear Down Mode?

Функция реализована в процессорах AMD с архитектурой Zen и присутствует в BIOS плат на чипсетах AM4 и AM5. Поддержка доступна на Ryzen 1000–7000, включая четырехканальные и двухканальные контроллеры. Платы на Intel Gear Down Mode не используют, так как архитектура контроллера памяти Intel применяет другие методы стабилизации сигналов. Для проверки поддержки параметр обычно находится в разделе DRAM Timing Configuration или AMD CBS → UMC Common Options.

В каких случаях стоит отключать Gear Down Mode?

Отключать Gear Down Mode рекомендуется, когда требуется минимальная задержка памяти и точная настройка таймингов, например для игр или синтетических тестов. В этом режиме можно использовать нечетные значения CL, tRCD и tRP. Перед отключением важно убедиться в стабильности модулей, провести тестирование с MemTest86 и корректно настроить напряжения DRAM и SOC, чтобы избежать ошибок чтения/записи и синих экранов.
