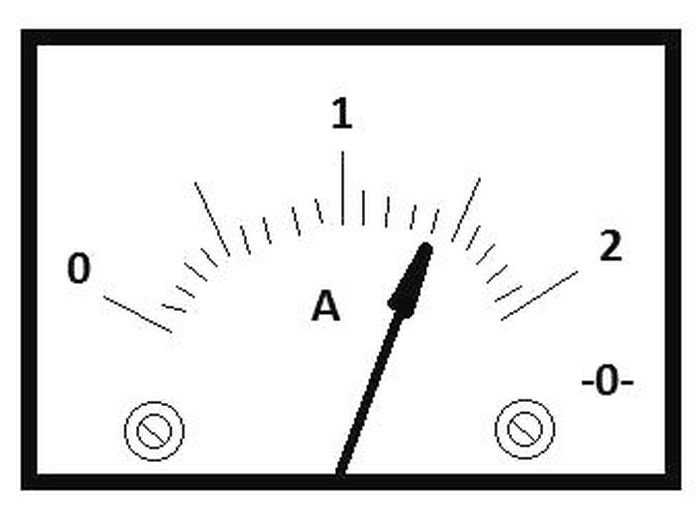

Какие требования предъявляют к амперметрам

При выборе амперметра ориентируются на класс точности и рабочий диапазон тока, а не только на номинальное значение шкалы. Для щитовых измерений в распределительных сетях применяют приборы класса 1,5 или 2,5, тогда как для наладочных и лабораторных работ требуются классы 0,2–0,5. При измерении переменного тока необходимо учитывать форму сигнала: прибор должен корректно работать при коэффициенте гармоник до 5–10 %, иначе возникает дополнительная погрешность, не указанная в паспорте.

В цепях свыше 10 А амперметры подключают через внешние шунты или трансформаторы тока. Стандартное падение напряжения на шунте составляет 75 мВ, что минимизирует влияние прибора на контролируемую цепь. Сопротивление соединительных проводов не должно превышать 0,05 Ом, а их длину выбирают одинаковой для исключения асимметрии. При токах 200–500 А обязательна проверка нагрева шунта: допустимое превышение температуры обычно ограничено 80 °C относительно окружающей среды.

Требования безопасности определяются условиями установки. Для промышленного оборудования применяют приборы с категорией измерений CAT III или CAT IV, рассчитанные на импульсные перенапряжения до 6–8 кВ. Изоляция токовых цепей должна выдерживать испытательное напряжение не ниже 2 кВ, а корпуса – иметь степень защиты не менее IP40 в закрытых щитах и IP54 при наличии пыли или влаги. Использование приборов без подтвержденной электрической прочности приводит к риску пробоя при коммутациях и коротких замыканиях.

Поверка амперметров выполняется по методике сравнения с эталонным источником тока или калибратором, обеспечивающим погрешность не хуже 1/3 от допуска проверяемого прибора. Контроль проводят минимум в пяти точках шкалы: 10 %, 25 %, 50 %, 75 % и 100 % диапазона. Дополнительно проверяют возврат стрелки к нулю, стабильность показаний при длительной нагрузке и отсутствие дрейфа после прогрева в течение 15–30 минут.

Межповерочный интервал устанавливают с учетом условий эксплуатации: обычно 12 месяцев для непрерывного промышленного контроля и до 24 месяцев для вспомогательных измерений. При наличии вибраций, повышенной влажности или циклических перегрузок интервал сокращают, а также вводят регулярный визуальный осмотр контактных соединений и контроль падения напряжения на шунте. Отклонение более чем на 0,3 % от предыдущих результатов рассматривается как основание для внеочередной калибровки.

Требования к амперметрам: точность, безопасность и поверка

Нормируемая точность амперметра должна соответствовать задаче измерения и подтверждаться паспортными данными с указанием основной погрешности в процентах от верхнего предела диапазона. Для технологического контроля применяют приборы класса не хуже 1,0, для испытательных и метрологических работ – 0,2–0,5. При выборе диапазона рекомендуется обеспечивать рабочую загрузку шкалы в пределах 30–80 % от максимального значения, поскольку в крайних участках возрастает нелинейность и увеличивается относительная ошибка.

Внутреннее сопротивление амперметра должно быть минимальным, чтобы не вносить заметного падения напряжения в измеряемую цепь. Для цифровых приборов типичное значение составляет доли миллиома при использовании внешнего шунта. Превышение расчетного сопротивления более чем на 10 % приводит к искажению режима нагрузки, особенно в низковольтных источниках питания и аккумуляторных системах.

Подключение через шунт требует соблюдения четырехпроводной схемы (метод Кельвина), при которой токовые и измерительные проводники разделены. Это исключает влияние контактных сопротивлений, достигающих 50–100 мкОм. Места соединений должны регулярно проверяться тепловизионным контролем: локальный нагрев выше 60 °C свидетельствует о деградации контакта.

Безопасность эксплуатации определяется категорией измерительной цепи и стойкостью к импульсным перенапряжениям. При установке в распределительных шкафах амперметр должен выдерживать кратковременные броски тока до 10-кратного номинала в течение не менее 1 секунды без повреждений и ухода характеристик. Обязательна защита входных цепей плавкими вставками или встроенными токовыми ограничителями.

Поверка проводится не только по одной точке диапазона, а минимум по пяти значениям тока с выдержкой времени для термостабилизации прибора. Перед началом измерений амперметр должен находиться под нагрузкой 15–20 минут для выхода на рабочий тепловой режим, иначе возможен временной дрейф до 0,3 %.

Межповерочный интервал устанавливают с учетом условий применения: в стационарных щитах – до 24 месяцев, в испытательных лабораториях – 12 месяцев, при вибрациях и циклических нагрузках – 6–12 месяцев. Дополнительным критерием служит стабильность показаний: изменение более чем на треть допустимой погрешности между проверками считается признаком необходимости внеочередной калибровки.

Эксплуатационные требования включают регулярную очистку клемм, проверку момента затяжки соединений и контроль отсутствия механических деформаций корпуса. Даже незначительное ослабление контакта увеличивает переходное сопротивление, что приводит к локальному нагреву, ускоренному старению шунта и постепенному уходу метрологических характеристик.

Выбор класса точности амперметра под конкретные измерительные задачи

Класс точности выбирают исходя из допустимой суммарной ошибки измерительной системы, а не «с запасом». Если по условиям технологического процесса допускается отклонение тока ±2 %, применение прибора класса 0,2 нецелесообразно – достаточно класса 1,0, поскольку остальные погрешности (шунт, соединения, температурное влияние) все равно увеличат общую неопределенность. Для коммерческого учета электроэнергии и испытаний оборудования принимают классы 0,2S–0,5 с обязательным использованием поверенных трансформаторов тока аналогичного уровня точности.

При измерении малых токов до 1–2 А критичным становится разрешение шкалы или разрядность цифрового индикатора. Необходимо, чтобы минимальное отображаемое значение составляло не более 1/5 допустимой погрешности, иначе оператор не сможет интерпретировать реальные изменения нагрузки. Например, при контроле тока 0,5 А с требуемой точностью ±1 % шаг индикации должен быть не хуже 0,001–0,002 А.

Для сильно меняющихся нагрузок, пусковых режимов двигателей и импульсных источников выбирают приборы с нормированной динамической погрешностью и расширенным диапазоном перегрузки, так как амперметр класса 0,5, рассчитанный только на синусоидальный сигнал 50 Гц, может давать фактическую ошибку свыше 3 % при несинусоидальной форме тока; в таких случаях применяют модели с измерением истинного среднеквадратичного значения (True RMS) и подтвержденной точностью на коэффициенте формы до 3.

Расчет допустимой погрешности и учет влияния диапазона измерений

Допустимую погрешность определяют как сумму основной погрешности амперметра, ошибки преобразующего элемента (шунта или трансформатора тока) и дополнительных влияющих факторов. Если прибор класса 1,0 используется с шунтом класса 0,5, результирующую погрешность рассчитывают по корневому методу: √(1,0² + 0,5²) ≈ 1,12 %, после чего добавляют температурную составляющую, обычно 0,2–0,4 %. Такой расчет позволяет заранее оценить, укладывается ли измерительная схема в требуемый допуск.

Выбор диапазона напрямую влияет на относительную ошибку, поскольку нормирование выполняется от верхнего предела шкалы. При использовании амперметра на 0–100 А для контроля тока 10 А фактическая относительная погрешность возрастает в 10 раз: при классе 1,0 абсолютная ошибка ±1 А превращается в ±10 % от измеряемого значения. Поэтому диапазон подбирают так, чтобы рабочий ток находился в средней трети шкалы, где минимальны нелинейность и влияние механических или цифровых квантовых эффектов.

Дополнительно учитывают перегрузочную способность диапазона: кратковременные токи до 150–200 % номинала не должны вызывать остаточного смещения показаний. Если рабочий процесс связан с периодическими пиками нагрузки, выбирают прибор с ближайшим большим диапазоном, но пересчитывают точность через коэффициент использования шкалы, чтобы сохранить расчетную неопределенность измерения.

Влияние температуры, частоты и внешних полей на результаты измерений

Температура окружающей среды изменяет сопротивление токовых цепей и чувствительность измерительного механизма. Для медных шунтов температурный коэффициент составляет в среднем 0,0039 1/°C, поэтому при нагреве на 25 °C сопротивление увеличивается почти на 10 %, что напрямую влияет на пересчет тока. Чтобы ограничить дополнительную ошибку до 0,2 %, применяют шунты из манганина или константана с коэффициентом не выше 0,00002 1/°C и обеспечивают естественную вентиляцию корпуса.

Частота измеряемого тока особенно критична для электромагнитных и трансформаторных амперметров, у которых индуктивность измерительной системы вызывает частотную зависимость показаний. При отклонении от номинальных 50 Гц на ±10 % погрешность может достигать 1–2 % даже у приборов с нормированным классом точности, если производителем не указана расширенная полоса частот.

• для сетей 400 Гц используют специальные приборы с компенсированной индуктивностью измерительной катушки;
• в цепях преобразователей частоты применяют True RMS амперметры с рабочим диапазоном не уже 40–1000 Гц;
• при наличии высших гармоник контролируют коэффициент искажений, который не должен превышать значения, указанного в паспорте прибора.

Внешние магнитные поля от силовых шин, трансформаторов и кабелей создают дополнительный момент в измерительном механизме и наводят паразитные токи в измерительных проводниках. Смещение показаний может достигать 0,5 % при расстоянии менее 100 мм от токоведущих частей с током свыше 500 А.

1. устанавливать амперметры на расстоянии не менее 200–300 мм от мощных токовых шин;
2. использовать экранированные или витые измерительные проводники при подключении шунтов;
3. ориентировать прибор так, чтобы плоскость измерительной системы была перпендикулярна направлению внешнего магнитного поля;
4. в критичных измерениях применять магнитное экранирование из электротехнической стали или пермаллоя.

Требования к электрической прочности, изоляции и категории перенапряжения

Электрическая прочность амперметра определяется способностью его токовой цепи выдерживать импульсные и постоянные перенапряжения без разрушения изоляции и изменения метрологических характеристик. Для приборов, устанавливаемых в распределительных щитах, испытательное напряжение выбирают не ниже 2–4 кВ на 1 минуту, а для амперметров в линиях высокого напряжения – 6–8 кВ. Нарушение этих параметров приводит к локальным пробоям и необратимой деградации измерительного механизма.

Категория перенапряжения (CAT II, CAT III, CAT IV) определяет область применения прибора и его способность переносить импульсные перенапряжения. Для амперметров в щитах зданий рекомендуют CAT III с выдержкой импульса 6 кВ, в полевых распределительных линиях – CAT IV. Несоответствие категории увеличивает риск пробоя корпуса, повреждения шунта и выхода прибора из строя при реальных аварийных условиях.

Правила подключения амперметра через шунт и меры предотвращения перегрузки

Амперметр подключают через шунт для измерения токов, превышающих номинальный диапазон прибора. Шунт должен соответствовать номинальному току и иметь падение напряжения 50–75 мВ при полном токе. Соединительные провода выбирают одинаковой длины и сечением, обеспечивающим минимальное добавочное сопротивление.

Для точности измерений применяют четырехпроводное подключение (метод Кельвина): два провода проводят ток через шунт, два других измеряют падение напряжения. Такой метод исключает влияние контактного и линейного сопротивления на результат, особенно при токах выше 100 А.

Места соединений шунта с амперметром требуют регулярной проверки затяжки и отсутствия окисления. Контактные зажимы должны выдерживать ток до 150 % номинала длительно и кратковременные перегрузки до 10-кратного значения без ухудшения показаний.

Для предотвращения перегрузки используют встроенные или внешние плавкие предохранители. Время срабатывания подбирают так, чтобы защитить амперметр и шунт, но не мешать кратковременным пусковым токам электродвигателей и другим импульсным нагрузкам.

При подключении к цепям постоянного тока важно соблюдать полярность, иначе показания будут отрицательными или стрелка может выйти за пределы шкалы. Для цифровых приборов неправильная полярность может вызвать блокировку индикации и ошибку измерения.

Шунты, рассчитанные на длительные токи свыше 200 А, требуют контроля температуры. Допустимый перегрев обычно ограничен 80 °C выше температуры окружающей среды. Превышение этого значения снижает точность и ускоряет старение материала шунта.

Регулярная проверка амперметра с шунтом включает измерение падения напряжения при номинальном токе, контроль линейности шкалы и устойчивости к кратковременным перегрузкам. Любое отклонение более 0,3 % от эталонного значения является основанием для калибровки или замены шунта.

Вопрос-ответ:

Как правильно выбрать класс точности амперметра для лабораторных измерений?

Класс точности выбирают с учетом допустимой погрешности измеряемого тока и характеристик всей цепи. Для лабораторных условий, где требуется точное воспроизведение значений, применяют приборы класса 0,2–0,5. При этом учитывают не только паспортную погрешность амперметра, но и точность шунта или трансформатора тока, а также влияние температуры и частоты. Если рабочий ток составляет 30–70 % шкалы, погрешность будет минимальной.

Почему важно использовать четырехпроводное подключение при измерениях через шунт?

Четырехпроводное подключение позволяет разделить токовую и измерительную цепи, что исключает влияние контактного сопротивления и падения напряжения на проводниках. Такой способ критичен для больших токов свыше 100 А, когда сопротивление контактов и проводов может достигать нескольких десятков миллиом. Использование метода Кельвина обеспечивает стабильные и точные показания, особенно при длительных измерениях и повышенных нагрузках.

Как температура окружающей среды влияет на показания амперметра?

Повышение температуры увеличивает сопротивление шунта и токовых проводников, что приводит к завышению или занижению показаний. Например, медный шунт с коэффициентом температурного расширения 0,0039 1/°C при нагреве на 25 °C изменяет сопротивление примерно на 10 %. Чтобы избежать ошибок, используют шунты из сплавов с низким температурным коэффициентом и обеспечивают вентиляцию корпуса амперметра.

Какие меры предотвращают перегрузку амперметра при кратковременных пиковых токах?

Для защиты используют плавкие предохранители или встроенные токовые ограничители. Дополнительно выбирают прибор с диапазоном, превышающим номинальный ток на 20–50 %, чтобы выдерживать кратковременные пусковые токи. Контроль перегрузки включает проверку стабильности показаний при токах до 120–150 % номинала и кратковременных пиках до 10-кратного значения.

Как часто необходимо проводить поверку амперметров и какие параметры проверяют?

Интервал поверки зависит от условий эксплуатации: для стационарных щитов — раз в 24 месяца, для лабораторных приборов — ежегодно, а при вибрации или высокой влажности — каждые 6–12 месяцев. Проверяют основную погрешность, линейность шкалы, возврат стрелки к нулю и устойчивость к кратковременным перегрузкам. Если показания изменяются более чем на треть допустимой погрешности, проводят внеочередную калибровку.

Почему амперметры разных классов точности показывают разные значения при одинаковом токе?

Разница в показаниях связана с паспортной погрешностью приборов и конструктивными особенностями измерительной цепи. Амперметры более высокого класса точности имеют меньшую основную погрешность, а также компенсируют влияние температуры и внешних магнитных полей. При одинаковом токе прибор класса 1,5 может показывать отклонение до ±1,5 % от реального значения, тогда как прибор класса 0,5 ограничивается ±0,5 %. Выбор класса зависит от допустимого отклонения для конкретной задачи и точности вспомогательных элементов, таких как шунты или трансформаторы тока.

Какие ошибки возникают при неправильной установке амперметра через шунт и как их избежать?

Если амперметр подключен с несоблюдением четырехпроводной схемы, показания искажаются из-за сопротивления проводов и контактов. Неправильная полярность приводит к отрицательным или неверным значениям. Использование шунта, рассчитанного на меньший ток, вызывает перегрев и смещение показаний. Чтобы предотвратить ошибки, применяют метод Кельвина для подключения, подбирают шунт с соответствующим номиналом и проверяют затяжку клемм, отсутствие окисления и температуру шунта при нагрузке.
