Субинтерфейс на Cisco представляет собой логическое разделение физического интерфейса для работы с несколькими VLAN одновременно. Он позволяет одному физическому порту обрабатывать трафик разных сетевых сегментов, используя тегирование 802.1Q. На практике это снижает необходимость в дополнительном оборудовании и упрощает управление сетевой архитектурой.
Для создания субинтерфейса используется команда interface [имя_интерфейса].[номер] в CLI Cisco. Каждому субинтерфейсу присваивается отдельный VLAN ID и IP-адрес, что позволяет маршрутизатору различать трафик между сегментами. Настройка включает выбор режима тегирования, назначение IP и включение интерфейса командой no shutdown.
Контроль работы субинтерфейсов проводится через команды show ip interface brief и show vlan, которые отображают состояние интерфейсов и соответствие VLAN. Важно регулярно проверять ошибки, такие как несоответствие VLAN или отключенный интерфейс, чтобы избежать сбоев в маршрутизации и потери пакетов.
Применение субинтерфейсов актуально в средах с ограниченным количеством физических портов и множеством VLAN. Например, на коммутаторах уровня 3 можно объединять несколько офисных сегментов в одной физической линии, разделяя их через субинтерфейсы, что упрощает настройку межсетевого взаимодействия и экономит ресурсы оборудования.
Что такое субинтерфейс и зачем он нужен на Cisco
Использование субинтерфейсов актуально в сетях с ограниченным количеством физических интерфейсов, когда необходимо разделить трафик нескольких отделов или сервисов. Они применяются в конфигурациях маршрутизаторов уровня 3, а также при организации trunk-соединений между коммутаторами и маршрутизаторами.
Основные параметры субинтерфейса можно представить в таблице:
| Параметр | Описание |
|---|---|
| Имя интерфейса | Формат GigabitEthernet0/0.10, где 0/0 – физический порт, 10 – номер субинтерфейса/VLAN |
| VLAN ID | Идентификатор VLAN, к которому привязан субинтерфейс. Используется для тегирования трафика 802.1Q |
| IP-адрес | Назначается каждому субинтерфейсу для маршрутизации между сетевыми сегментами |
| Статус | Состояние интерфейса: включен (up) или отключен (administratively down) |
Субинтерфейсы позволяют снизить нагрузку на оборудование и упростить управление VLAN, обеспечивая централизованную маршрутизацию трафика через один физический порт без необходимости разворачивать дополнительные интерфейсы на коммутаторе или маршрутизаторе.
Различия между физическим интерфейсом и субинтерфейсом
Субинтерфейс создается на базе физического интерфейса и используется для разделения трафика на несколько VLAN. Каждый субинтерфейс получает отдельный VLAN ID и может иметь собственный IP-адрес для маршрутизации между сетями. Трафик субинтерфейса маркируется тегом 802.1Q, что позволяет физическому порту одновременно обслуживать несколько сетевых сегментов.
Ключевые отличия можно представить в виде таблицы:
| Характеристика | Физический интерфейс | Субинтерфейс |
|---|---|---|
| Назначение | Прямое подключение к сети | Разделение трафика по VLAN |
| IP-адрес | Один на интерфейс | Отдельный для каждого субинтерфейса |
| VLAN | Не используется (без тегирования) | Привязан к конкретному VLAN |
| Количество | Ограничено физическим портом | Несколько субинтерфейсов на одном физическом порту |
| Тегирование трафика | Нет | 802.1Q |
Использование субинтерфейсов позволяет экономить физические порты и централизовать управление маршрутизацией, особенно в сетях с множеством VLAN, в то время как физические интерфейсы подходят для прямых соединений и простых конфигураций.

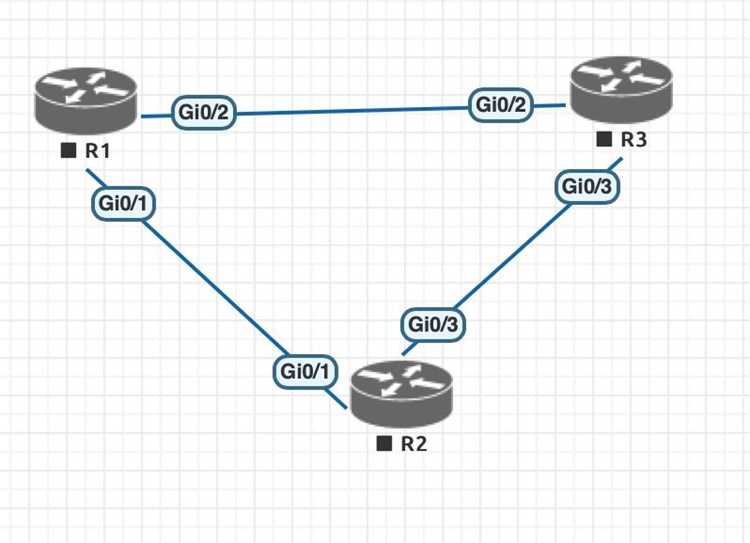

Создание субинтерфейса на Cisco через CLI
Для создания субинтерфейса на Cisco используется командная строка (CLI), что позволяет быстро конфигурировать маршрутизатор без графических инструментов. Каждый субинтерфейс привязывается к физическому порту и получает уникальный VLAN ID.
Последовательность действий для настройки субинтерфейса:
- Войти в режим конфигурации:
- enable – переход в привилегированный режим;
- configure terminal – вход в глобальный режим конфигурации.
- Создать субинтерфейс и задать VLAN ID:
- interface GigabitEthernet0/0.10 – создание субинтерфейса 10 на физическом порту 0/0;
- encapsulation dot1Q 10 – привязка субинтерфейса к VLAN 10.
- Назначить IP-адрес и маску сети:
- ip address 192.168.10.1 255.255.255.0 – настройка адреса для маршрутизации трафика VLAN 10.
- Активировать субинтерфейс:
- no shutdown – включение интерфейса для работы.
Рекомендации по проверке настроенного субинтерфейса:
- Использовать show ip interface brief для проверки статуса и назначения IP;
- Команда ping позволяет убедиться в доступности маршрутизируемой сети;
- Для анализа VLAN и тегирования применить show vlan brief.
Созданные субинтерфейсы позволяют организовать несколько сетевых сегментов через один физический порт, обеспечивая централизованное управление трафиком и упрощая настройку межсетевого взаимодействия.
Присвоение VLAN и тегирование трафика на субинтерфейсе
Каждому субинтерфейсу необходимо присвоить VLAN для корректной маршрутизации трафика. VLAN ID определяет, к какому сетевому сегменту относится трафик, проходящий через субинтерфейс. На Cisco используется стандарт 802.1Q для тегирования пакетов, что позволяет передавать несколько VLAN через один физический порт.
Присвоение VLAN и настройка тегирования выполняются через CLI следующим образом:
- Создать субинтерфейс с привязкой к VLAN: interface GigabitEthernet0/0.20 – субинтерфейс для VLAN 20;
- Указать тегирование: encapsulation dot1Q 20 – трафик будет маркироваться VLAN 20;
- Назначить IP-адрес для маршрутизации между VLAN: ip address 192.168.20.1 255.255.255.0;
- Активировать субинтерфейс: no shutdown.
Важно использовать уникальный VLAN ID для каждого субинтерфейса на одном физическом порту, чтобы избежать конфликтов и неправильной маршрутизации. При подключении к коммутатору убедитесь, что соответствующий порт настроен в режиме trunk для пропуска тегированного трафика. Для проверки назначенных VLAN применяют команды show vlan brief и show interfaces trunk.
Правильное присвоение VLAN и тегирование трафика обеспечивает разделение сетевых сегментов, позволяет маршрутизировать пакеты между VLAN и предотвращает пересечение трафика разных сетей на одном порту.

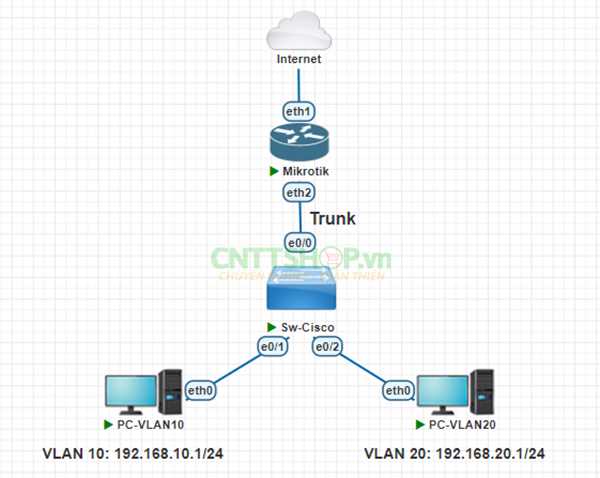

Настройка IP-адреса и маршрутизации для субинтерфейса
Каждому субинтерфейсу необходимо назначить уникальный IP-адрес для маршрутизации между сетевыми сегментами. IP-адрес должен соответствовать подсети, к которой привязан VLAN, чтобы маршрутизатор корректно направлял пакеты.
Пример настройки через CLI:
interface GigabitEthernet0/0.30 – создание субинтерфейса 30 на порту 0/0;
encapsulation dot1Q 30 – привязка субинтерфейса к VLAN 30;
ip address 192.168.30.1 255.255.255.0 – назначение IP-адреса для маршрутизации;
no shutdown – включение субинтерфейса.
Для маршрутизации между VLAN используют статические маршруты или протоколы динамической маршрутизации, например OSPF или EIGRP. Статические маршруты добавляются командой ip route [сеть] [маска] [next-hop]. Динамические протоколы автоматически обновляют таблицы маршрутизации, что важно при добавлении новых субинтерфейсов.
Проверка настроенного IP и маршрутизации проводится командами show ip interface brief и show ip route. Необходимо убедиться, что субинтерфейс находится в состоянии up/up и что маршрут к нужной подсети отображается корректно.
Правильная настройка IP-адреса и маршрутизации субинтерфейсов обеспечивает обмен трафиком между VLAN, предотвращает пересечение сетей и упрощает управление многосегментной сетью.

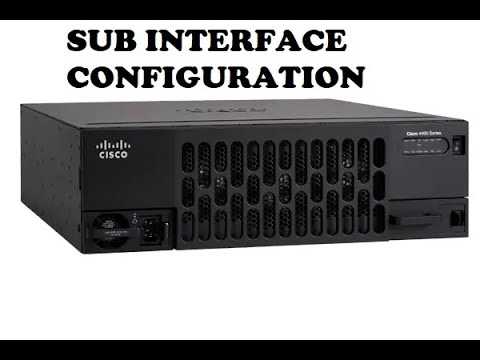

Проверка состояния и работы субинтерфейсов на Cisco
Для контроля работы субинтерфейсов на Cisco используют команды CLI, позволяющие определить их статус, назначенные VLAN и IP-адреса. Основной инструмент – команда show ip interface brief, которая отображает состояние интерфейсов, IP-адрес и статус up/down или administratively down.
Дополнительно применяют команды:
- show interfaces – подробная информация о состоянии интерфейса, количестве переданных и полученных пакетов, ошибках и сбоях;
- show vlan brief – проверка соответствия субинтерфейсов назначенным VLAN;
- show interfaces trunk – контроль работы trunk-портов, через которые проходят тегированные VLAN.
Для проверки маршрутизации используют команды ping [IP] и traceroute [IP]. Они позволяют убедиться в доступности подсетей, привязанных к субинтерфейсам, и выявить возможные проблемы с маршрутизацией.
Регулярная проверка состояния субинтерфейсов помогает быстро выявлять ошибки конфигурации, отключенные интерфейсы или конфликты VLAN, что важно для стабильной работы сетевой инфраструктуры и корректной передачи трафика между сегментами.
Типичные ошибки при конфигурации субинтерфейсов и их исправление
Одна из частых ошибок – неправильное присвоение VLAN ID. Если VLAN не существует на коммутаторе или дублируется на другом субинтерфейсе, трафик будет теряться. Исправление: убедиться, что VLAN создан командой vlan [ID] и уникален для каждого субинтерфейса.
Некорректное тегирование 802.1Q на trunk-порту приводит к отсутствию связи между устройствами. Решение: проверить команду encapsulation dot1Q [VLAN] и настроить соответствующий порт коммутатора в режиме trunk.
Ошибки с IP-адресами возникают при совпадении адресов на разных субинтерфейсах или неправильной маске сети. Рекомендуется проверять назначение адресов через show ip interface brief и исправлять пересечения, назначая уникальные IP для каждой подсети.
Субинтерфейс может оставаться в состоянии administratively down при отсутствии команды no shutdown. Исправление: активировать субинтерфейс командой no shutdown.
Проблемы маршрутизации встречаются при отсутствии статических маршрутов или неверной настройке динамических протоколов. Для устранения необходимо добавить маршруты через ip route или проверить конфигурацию OSPF/EIGRP, чтобы подсети субинтерфейсов корректно отображались в таблице маршрутизации.

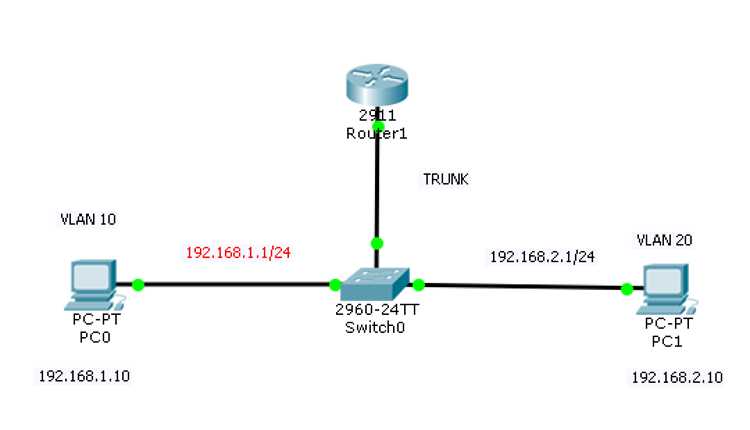

Примеры использования субинтерфейсов в сетевых сценариях
Субинтерфейсы на Cisco применяются для разделения трафика VLAN, оптимизации использования физических портов и упрощения маршрутизации между сетевыми сегментами. Ниже приведены конкретные сценарии использования:
- Объединение офисных VLAN через один порт:
- Физический порт маршрутизатора подключается к коммутатору;
- Создаются субинтерфейсы для каждой VLAN, например, VLAN 10 для бухгалтерии и VLAN 20 для отдела продаж;
- Каждый субинтерфейс получает IP-адрес для межсетевой маршрутизации.
- Сегментация гостевых и корпоративных сетей:
- Субинтерфейс VLAN 30 для корпоративной сети;
- Субинтерфейс VLAN 40 для гостевой сети с ограничением маршрутов;
- Тегирование 802.1Q обеспечивает изоляцию трафика при передаче по одному физическому порту.
- Межсетевое взаимодействие в лабораторных или тестовых сетях:
- Создание субинтерфейсов для разных подсетей тестовой среды;
- Применение статических маршрутов или протоколов OSPF/EIGRP для обмена трафиком между VLAN;
- Позволяет моделировать сложные сетевые сценарии без множества физических портов.
- Оптимизация trunk-портов между коммутаторами:
- На trunk-порту одного физического интерфейса создаются несколько субинтерфейсов для передачи нескольких VLAN;
- Упрощает настройку и сокращает количество используемых портов на маршрутизаторе.
Использование субинтерфейсов в подобных сценариях позволяет централизовать управление трафиком, экономить физические интерфейсы и обеспечивать корректное разделение сетевых сегментов без развертывания дополнительного оборудования.
Вопрос-ответ:
Что такое субинтерфейс на Cisco и в чем его преимущество?
Субинтерфейс — это виртуальный интерфейс, создаваемый на основе одного физического порта для работы с несколькими VLAN. Он позволяет маршрутизатору различать трафик разных сетевых сегментов через один порт. Преимущество заключается в экономии физических интерфейсов и возможности централизованного управления маршрутизацией между VLAN.
Как создать субинтерфейс на Cisco через CLI?
Для создания субинтерфейса необходимо войти в привилегированный режим (enable), затем в глобальный режим конфигурации (configure terminal). После этого команда interface [порт].[номер] создаст субинтерфейс. Далее указывают VLAN через encapsulation dot1Q [ID], назначают IP-адрес и активируют интерфейс командой no shutdown.
Как проверить работу субинтерфейсов на Cisco?
Для проверки состояния субинтерфейсов используют команды show ip interface brief и show interfaces, которые отображают IP-адрес, статус и количество переданных пакетов. Команды show vlan brief и show interfaces trunk помогают убедиться, что трафик правильно тегируется и соответствует назначенным VLAN.
Какие ошибки чаще всего возникают при настройке субинтерфейсов и как их исправлять?
Частые ошибки включают дублирование VLAN ID, неправильное тегирование 802.1Q, совпадение IP-адресов и неактивированные интерфейсы. Для исправления проверяют уникальность VLAN, корректность тегирования на trunk-порту, назначают уникальные IP и включают субинтерфейс через команду no shutdown. Также важно контролировать таблицу маршрутизации для каждого сегмента.
В каких сетевых сценариях использование субинтерфейсов особенно полезно?
Субинтерфейсы применяются при объединении нескольких VLAN через один физический порт, сегментации корпоративной и гостевой сетей, в лабораторных сетях для тестирования и моделирования топологий, а также для оптимизации trunk-портов между коммутаторами. Они позволяют экономить оборудование, централизовать управление трафиком и упрощают маршрутизацию между сетевыми сегментами.
