STM32 – семейство микроконтроллеров на базе ARM Cortex-M с широким диапазоном моделей от базовых до высокопроизводительных. Для начала работы потребуется выбрать конкретную плату, например STM32F103 или STM32F407, учитывая доступные пины, память и частоту процессора.
Необходимым инструментом является программатор или отладчик, такой как ST-Link V2, совместимый с большинством плат. Он обеспечивает загрузку прошивки и отладку кода в реальном времени. Для подключения достаточно USB-кабеля и установленного драйвера.
Среда разработки имеет решающее значение. Наиболее удобными вариантами для начинающих являются STM32CubeIDE или PlatformIO с Visual Studio Code. STM32CubeIDE включает графический конфигуратор периферии и генератор кода, упрощая настройку таймеров, UART, I2C и других модулей.
Для работы с проектами потребуется набор библиотек. HAL (Hardware Abstraction Layer) упрощает взаимодействие с периферией без прямой работы с регистрами, а LL (Low Layer) предоставляет более точный контроль. Использование официальных библиотек ускоряет освоение микроконтроллеров и снижает количество ошибок.
Дополнительно важно подготовить базовые знания по языку C и принципам работы микроконтроллеров: структуры памяти, обработка прерываний, работа с таймерами и периферией. Эти навыки позволяют быстро тестировать и изменять примеры кода, адаптируя их под конкретные задачи.
Выбор платы STM32 и сравнение моделей для стартовых проектов
При выборе платы STM32 для начинающих важно учитывать совместимость с инструментами разработки, доступность периферийных интерфейсов и стоимость. Рассмотрим основные варианты.
STM32 Nucleo – серия плат с интегрированным отладчиком ST-LINK, поддерживающая Arduino-совместимые расширения. Эти платы обеспечивают простоту подключения и программирования, что делает их идеальными для начинающих. Например, NUCLEO-F103RB оснащена микроконтроллером STM32F103RBT6, имеет 64 пина и совместима с Arduino Uno R3 шильдами. Также доступны модели с более мощными процессорами, такие как NUCLEO-F401RE, которые предлагают более высокую производительность и дополнительные возможности для более сложных проектов.
STM32 Discovery – платы, ориентированные на демонстрацию возможностей конкретных микроконтроллеров. Они обычно включают дополнительные компоненты, такие как датчики, дисплеи и аудиоинтерфейсы. Например, STM32F429IDISCOVERY оснащена микроконтроллером STM32F429ZIT6 с тактовой частотой 180 МГц, 2 МБ флеш-памяти и 256 КБ ОЗУ, а также 2,4-дюймовым TFT-дисплеем и сенсорным экраном. Эти платы подходят для изучения мультимедийных и сенсорных приложений.
Blue Pill – компактная и недорогая плата на базе STM32F103C8T6. Она имеет 32 пина и предоставляет базовые возможности для разработки, включая поддержку Arduino-совместимых библиотек. Однако стоит учитывать, что некоторые китайские версии могут содержать поддельные микроконтроллеры, что может повлиять на стабильность работы.
Black Pill – улучшенная версия Blue Pill с более мощным микроконтроллером STM32F411CEU6, который предлагает более высокую тактовую частоту и увеличенную память. Эта плата подходит для более требовательных проектов, требующих большей производительности.
Для начинающих рекомендуется начинать с STM32 Nucleo, так как они предлагают хорошее соотношение цены и функциональности, а также широкую поддержку со стороны сообщества. Для более сложных проектов, требующих дополнительных возможностей, можно рассмотреть STM32 Discovery или Black Pill. Важно учитывать специфику проекта и требуемые ресурсы при выборе подходящей платы.
Необходимые инструменты и программы для записи кода на микроконтроллер
Для программирования STM32 требуется компьютер с USB-портом и установленной средой разработки. Наиболее распространённая среда – STM32CubeIDE, которая объединяет редактор кода, компилятор и отладчик.
Для записи прошивки на плату используется программатор/отладчик. Наиболее популярные варианты – ST-LINK V2 или встроенные средства в платы Nucleo и Discovery. Подключение осуществляется через интерфейс SWD или USB.
Компилятор C/C++ включён в STM32CubeIDE. Альтернативой является Keil MDK для Cortex-M или PlatformIO с Visual Studio Code, что позволяет использовать современные инструменты сборки и контроля версий.
Для работы с низкоуровневыми настройками периферии требуется пакет STM32CubeMX, который генерирует код и конфигурацию тактирования, портов и прерываний, сокращая ручную настройку регистров.

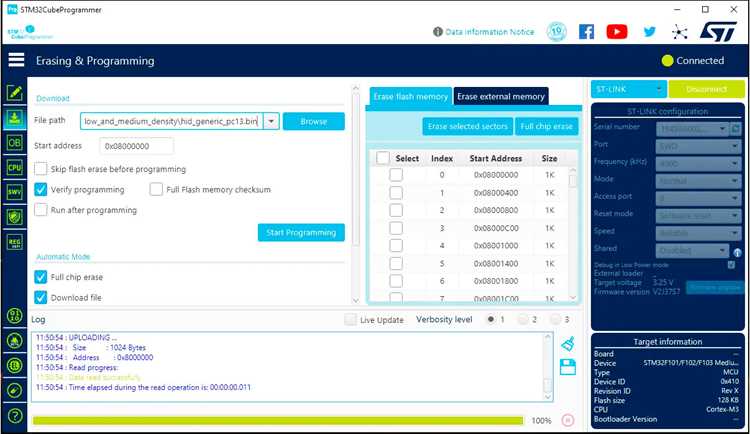

Дополнительно рекомендуется установить драйверы ST-LINK для корректного распознавания устройств и, при необходимости, утилиту STM32CubeProgrammer для обновления прошивки и резервного копирования памяти микроконтроллера.
Для отладки используются как встроенные средства IDE, так и внешние логические анализаторы или осциллографы для контроля сигналов, что особенно важно при работе с UART, SPI и I2C.
Настройка среды разработки и подключение платы к компьютеру
Для работы с STM32 потребуется IDE, поддерживающая компиляцию и загрузку прошивки. Наиболее популярны STM32CubeIDE и PlatformIO с Visual Studio Code. STM32CubeIDE включает компилятор GCC для ARM и встроенные средства отладки.
Скачайте последнюю версию STM32CubeIDE с официального сайта STMicroelectronics. Установите программу, следуя стандартным инструкциям, включая установку драйверов ST-Link для работы с программатором на плате.
Подключение платы к компьютеру осуществляется через USB-порт. Для большинства плат STM32 встроен отладчик ST-Link, который обеспечивает программирование и отладку без дополнительного оборудования.
После подключения Windows автоматически установит драйвер ST-Link. Если этого не произошло, драйвер можно скачать с сайта STMicroelectronics. Для Linux достаточно подключить плату, а система определит устройство как /dev/ttyACM*.
Откройте STM32CubeIDE, создайте новый проект, выберите точную модель микроконтроллера. В настройках проекта укажите интерфейс ST-Link и активируйте SWD для отладки.
Перед загрузкой кода рекомендуется проверить соединение платы через меню «Debug Configurations» или «Programmer» в STM32CubeIDE. Успешное обнаружение платы подтверждается отображением информации о микроконтроллере и версии прошивки ST-Link.
После проверки соединения можно компилировать проект и загружать прошивку на плату через кнопку «Run» или «Debug». STM32CubeIDE автоматически выполняет программирование и открывает окно отладки для проверки работы кода.
Простые примеры кода для проверки работы светодиодов и кнопок
Для начала работы с STM32, полезно проверить работу основных периферийных устройств, таких как светодиоды и кнопки. Эти примеры помогут понять основные принципы работы с GPIO.
1. Включение светодиода
Этот пример показывает, как включить светодиод, подключённый к пину GPIO. В данном случае используется STM32F103, а светодиод подключён к пину PC13.
void setup() {
// Настройка пина как выход
pinMode(PC13, OUTPUT);
}
void loop() {
// Включение светодиода
digitalWrite(PC13, HIGH);
delay(1000); // Задержка 1 секунда
// Выключение светодиода
digitalWrite(PC13, LOW);
delay(1000); // Задержка 1 секунда
}
2. Работа с кнопкой
В этом примере кнопка подключена к пину PA0. При нажатии на кнопку будет включаться светодиод, подключённый к PC13.
void setup() {
// Настройка пина кнопки как вход
pinMode(PA0, INPUT);
// Настройка пина светодиода как выход
pinMode(PC13, OUTPUT);
}
void loop() {
// Чтение состояния кнопки
if (digitalRead(PA0) == HIGH) {
// Включение светодиода
digitalWrite(PC13, HIGH);
} else {
// Выключение светодиода
digitalWrite(PC13, LOW);
}
}
Эти примеры кода помогут быстро проверить основные функции платы STM32, а также помогут в дальнейшем для разработки более сложных проектов. Важно помнить, что правильная настройка пинов и использование библиотеки HAL или STM32CubeMX ускоряет процесс разработки.
Использование встроенных периферийных модулей: таймеры и UART
Для конфигурации таймера, например, для создания задержки, необходимо:
- Настроить предделитель для уменьшения частоты тактирования таймера.
- Установить период, который определяет длительность одного цикла таймера.
- Активировать прерывание, если требуется выполнение действия по завершении отсчёта.
Пример кода для настройки таймера в STM32:
// Настройка таймера TIM2->PSC = 1600 - 1; // Устанавливаем предделитель TIM2->ARR = 10000 - 1; // Устанавливаем период TIM2->CR1 |= TIM_CR1_CEN; // Включаем таймер
UART (Universal Asynchronous Receiver-Transmitter) используется для обмена данными между микроконтроллером и другими устройствами, такими как компьютеры или периферийные устройства. Настройка UART требует указания скорости передачи, количества стоп-бит и других параметров.
Для работы с UART, например, с использованием порта USART1, нужно:
- Настроить скорость передачи (baud rate).
- Установить количество данных и стоп-бит.
- Активировать соответствующие прерывания для обработки входящих и исходящих данных.
Пример кода для настройки UART:
// Настройка USART1 USART1->BRR = 0x1D4C; // Устанавливаем скорость передачи 9600 бод USART1->CR1 |= USART_CR1_UE; // Включаем USART USART1->CR1 |= USART_CR1_TE; // Включаем передачу данных USART1->CR1 |= USART_CR1_RE; // Включаем приём данных
Правильная настройка и использование таймеров и UART позволяет эффективно работать с периферийными устройствами и управлять временем и данными в микроконтроллерных приложениях. Эти модули часто используются для реализации различных функций в реальных приложениях, таких как управление мотором или обмен данными с внешними устройствами.
Методы отладки и устранения частых ошибок при программировании
Отладка программы на STM32 требует тщательной проверки кода, аппаратных соединений и правильности настройки окружения. Вот основные методы и рекомендации для устранения ошибок:
- Использование отладчика (debugger): Использование STM32CubeIDE или других IDE с поддержкой отладки позволяет пошагово выполнять код и отслеживать переменные и регистры микроконтроллера. Это помогает выявить ошибки в логике программы.
- Просмотр флагов ошибок в регистре: На микроконтроллере есть различные флаги ошибок (например, ошибки переполнения или ошибки передачи по UART). Проверка этих флагов может дать подсказку о причине сбоя.
- Проверка настройки тактирования: Несоответствие частоты работы микроконтроллера и периферийных устройств может приводить к сбоям. Важно убедиться, что генераторы тактовой частоты и PLL настроены корректно.
- Верификация конфигурации периферийных модулей: Часто ошибки вызваны неправильной настройкой периферийных устройств (например, таймеров или UART). Необходимо проверять регистры управления и настройки interrupt.
Для устранения типичных ошибок, связанных с неправильной инициализацией, проверьте:
- Правильность установки прерываний: убедитесь, что прерывания настроены правильно, и их обработка выполняется корректно.
- Использование правильных типов данных при работе с периферийными устройствами. Например, при работе с регистрами убедитесь, что используются корректные размеры данных.
Не забывайте о простых, но эффективных методах:
- Использование индикаторов (светодиодов) для проверки состояния: Простая проверка на наличие ошибок или переходов в другие состояния с помощью светодиодов может сильно ускорить поиск проблемы.
Регулярно выполняйте тесты на каждом этапе разработки. Это поможет не только исправить текущие ошибки, но и избежать появления новых в дальнейшем.
Вопрос-ответ:
С чего начать, если я только начинаю программировать STM32?
Для начала вам нужно определиться с выбором платы STM32, которая соответствует вашим задачам. Затем следует установить среду разработки, например STM32CubeIDE, которая включает все необходимые инструменты для написания, компиляции и загрузки программ. Обязательно изучите документацию на выбранную плату и основные принципы работы с микроконтроллерами. Рекомендуется начать с простых проектов, например, с управления светодиодами или кнопками, чтобы освоить базовые принципы работы.
Какие инструменты и программы необходимы для программирования STM32?
Для работы с STM32 вам понадобятся несколько инструментов. В первую очередь — это среда разработки, такая как STM32CubeIDE или Keil uVision. Также потребуется программатор или отладчик, например, ST-Link V2. Для работы с периферийными устройствами и настройки микроконтроллера можно использовать STM32CubeMX, который поможет сгенерировать код и настроить пины. Знание работы с компиляторами и средствами отладки тоже очень важно.
Какие языки программирования используются для STM32?
Основной язык для программирования микроконтроллеров STM32 — это C. Этот язык широко используется в микроконтроллерах благодаря своей гибкости и скорости. Также для более сложных проектов могут использоваться ассемблер или C++, однако на начальных этапах C будет достаточно. Для взаимодействия с периферийными устройствами часто используется HAL (Hardware Abstraction Layer) или низкоуровневые регистровые настройки.
Что нужно учитывать при выборе платы STM32 для начинающих?
При выборе платы STM32 для начинающих нужно учитывать несколько факторов. В первую очередь, обращайте внимание на количество доступных выводов и периферийных интерфейсов, таких как UART, SPI, I2C. Чем больше интерфейсов, тем больше возможностей для развития проекта. Также важно выбрать модель с достаточным количеством памяти (FLASH и RAM) для ваших задач. Для начала лучше выбрать плату с достаточно распространенным микроконтроллером, чтобы было больше ресурсов для поиска решения возникающих проблем.
Как отлаживать программы на STM32?
Отладка программ на STM32 может быть выполнена с помощью встроенного отладчика, например, ST-Link. В STM32CubeIDE есть встроенные инструменты для отладки, такие как точка останова, пошаговое выполнение и мониторинг переменных. Эти инструменты позволяют наблюдать за поведением программы в реальном времени и выявлять ошибки. Важно также использовать серию простых тестов, чтобы убедиться в правильности работы кода на каждом этапе разработки.
Какие инструменты и программное обеспечение необходимы для начала работы с STM32?
Для начала работы с STM32 необходимо несколько основных инструментов. Во-первых, вам понадобится плата с микроконтроллером STM32, например, STM32F103. Также потребуется среда разработки, например, STM32CubeIDE, которая объединяет редактор кода и отладчик. Для записи прошивок на микроконтроллер лучше использовать программатор, такой как ST-Link V2. Также полезным будет установка библиотеки HAL (Hardware Abstraction Layer), которая упростит работу с периферийными устройствами. Не забудьте об установке драйверов для программатора и платы.
Как настроить STM32CubeIDE для работы с проектом на STM32?
После установки STM32CubeIDE откройте программу и создайте новый проект. В настройках выберите вашу модель микроконтроллера, например, STM32F103C8. Затем перейдите в раздел «Pinout & Configuration» и настройте пины, которые будут использоваться для различных функций (например, GPIO, UART). После этого настройте проект для использования библиотек HAL. Далее можно настроить отладку и компиляцию. STM32CubeIDE автоматически создаст проект с файлом инициализации, который можно использовать для написания кода. После компиляции и загрузки прошивки на микроконтроллер, можно начать отладку.
