График зависимости давления от объема позволяет определить количество теплоты, переданной газу, без прямого обращения к уравнениям процесса. На p–v диаграмме наглядно отображаются начальное и конечное состояния, а также характер изменения параметров, что дает возможность связать геометрические элементы графика с физическими величинами. Основой расчета служит первое начало термодинамики, где теплота выражается через сумму изменения внутренней энергии и работы газа.
Работа газа на p–v графике определяется площадью под кривой процесса. Для изобарного расширения она равна произведению давления на изменение объема, для изотермического процесса – площади под гиперболой, а для произвольного пути – интегралу ∫p dv. Точное считывание масштабов осей и формы линии процесса критично, так как ошибка в определении площади напрямую влияет на итоговое значение теплоты.
Изменение внутренней энергии рассчитывается через изменение температуры, которое можно определить по уравнению состояния идеального газа, используя значения давления и объема, снятые с графика. Для одноатомного газа применяется соотношение ΔU = (3/2) nR ΔT, для двухатомного – иное числовое значение коэффициента. Комбинируя найденную работу и изменение внутренней энергии, получают количество теплоты, соответствующее конкретному участку p–v диаграммы.
Практический расчет требует четкого определения типа процесса, аккуратного измерения координат характерных точек и выбора корректных формул для внутренней энергии. Такой подход позволяет использовать p–v график как полноценный расчетный инструмент, а не только иллюстрацию термодинамических процессов.

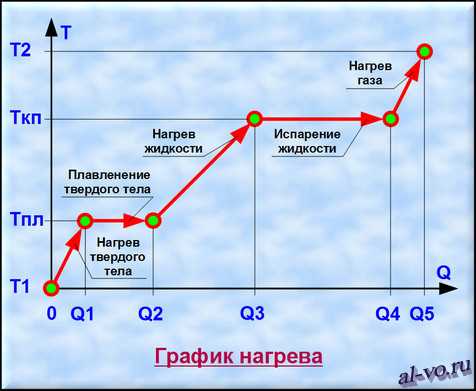

Расчет теплоты по графику p–v
Количество теплоты определяется на основе первого начала термодинамики: Q = ΔU + A, где A – работа газа, а ΔU – изменение внутренней энергии. График p–v позволяет найти обе величины, опираясь на геометрию процесса и параметры состояний.
Работа газа рассчитывается по площади под линией процесса между начальными и конечными объемами. Алгоритм вычисления зависит от формы кривой:
- прямая горизонтальная линия – A = p·(v₂ − v₁);
- кривая изотермы – A = nRT·ln(v₂ / v₁);
- произвольная линия – численное интегрирование ∫p dv или разбиение площади на элементарные фигуры.
Изменение внутренней энергии определяется через изменение температуры, которое находится по уравнению состояния p v = n R T. Температуры в начальном и конечном состояниях вычисляются отдельно с использованием значений давления и объема, считанных с графика.
- Считать p₁, v₁ и вычислить T₁.
- Считать p₂, v₂ и вычислить T₂.
- Найти ΔT = T₂ − T₁.
Для идеального газа внутренняя энергия зависит от числа степеней свободы:
- одноатомный газ: ΔU = (3/2) nR ΔT;
- двухатомный газ: ΔU = (5/2) nR ΔT.
После вычисления A и ΔU теплота определяется подстановкой в основную формулу. Знак результата показывает направление теплопередачи: положительное значение соответствует подведению теплоты к газу, отрицательное – ее отводу.
Определение вида термодинамического процесса по форме линии на p–v диаграмме
Форма линии на p–v диаграмме однозначно указывает на характер изменения параметров газа и позволяет выбрать корректные формулы для расчета теплоты. Первым шагом анализируют ориентацию кривой относительно осей координат и зависимость давления от объема на всем участке процесса.
Горизонтальная линия соответствует постоянному давлению. При увеличении объема вдоль такой линии газ совершает работу, равную произведению давления на приращение объема, а температура изменяется пропорционально объему. Этот признак используют для идентификации изобарного процесса.
Вертикальная линия указывает на неизменный объем. В этом случае площадь под графиком равна нулю, работа газа отсутствует, а вся подведенная теплота идет на изменение внутренней энергии. Такая форма линии характерна для изохорного процесса.
Гладкая убывающая кривая, приближающаяся к осям координат и напоминающая гиперболу, соответствует условию p·v = const. Для такой линии температура остается постоянной, а расчет работы выполняют через логарифмическую зависимость. Этот тип кривой используют для распознавания изотермического процесса.
Если линия убывает быстрее изотермы и не подчиняется условию постоянства произведения p·v, процесс относят к адиабатному. Его отличительным признаком служит выполнение соотношения p·vγ = const, где γ зависит от рода газа. Корректное распознавание формы кривой необходимо для выбора связи между работой, внутренней энергией и теплотой.
Считывание начальных и конечных параметров состояния из p–v графика
Начальные и конечные состояния процесса определяются координатами крайних точек линии на p–v диаграмме. По горизонтальной оси считывают объем v, по вертикальной – давление p. Перед снятием значений проверяют масштаб осей, так как график часто строится с нестандартными делениями.
Для каждой характерной точки фиксируют пару величин (p₁, v₁) и (p₂, v₂). Если точка не совпадает с узлом сетки, значения определяют интерполяцией между ближайшими делениями. Погрешность уменьшается при использовании линейки и внимательном учете пропорций шкалы.
Температура в состояниях рассчитывается косвенно по уравнению состояния идеального газа p v = n R T. После подстановки считанных с графика давления и объема получают T₁ и T₂, необходимые для определения изменения внутренней энергии.
При анализе кривых процессов важно учитывать направление стрелки или порядок точек. Перепутанные начальное и конечное состояния приводят к неверному знаку работы и теплоты. Контроль выполняют по изменению объема: рост v соответствует расширению, уменьшение – сжатию.
Корректное считывание параметров состояния формирует основу всех последующих расчетов. Ошибка на этом этапе приводит к искажению площади под кривой, неверному определению температур и, как следствие, неправильному значению количества теплоты.

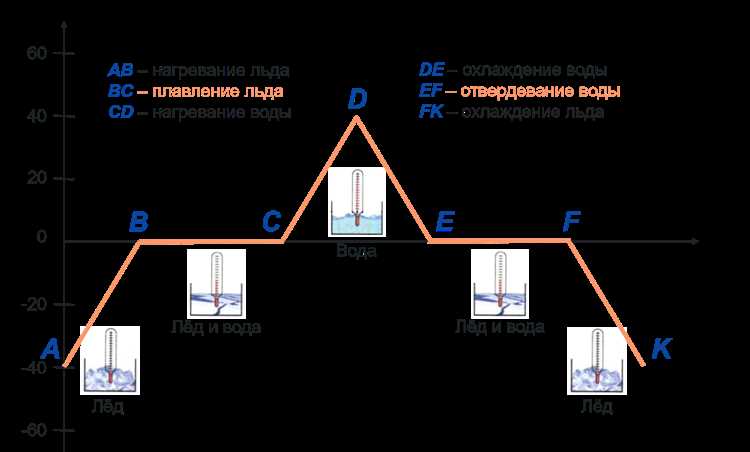

Вычисление работы газа как площади под кривой на p–v диаграмме
Работа газа на p–v диаграмме определяется площадью фигуры, ограниченной линией процесса, осью объемов и вертикалями, проведенными через начальный и конечный объемы. Математически она выражается интегралом A = ∫v₁v₂ p dv, знак которого зависит от направления изменения объема.
Для процессов с постоянным давлением площадь имеет форму прямоугольника. Значение работы получают умножением давления, считанного с вертикальной оси, на разность объемов. При расширении площадь располагается выше оси v, что соответствует положительной работе газа.
Если линия процесса представляет собой плавную кривую, площадь определяют аналитически или графически. Аналитический расчет применим, когда известна зависимость p(v), например для изотермы. В графическом методе участок под кривой разбивают на трапеции или прямоугольники, суммируя их площади с учетом масштаба осей.
При сжатии газа линия процесса проходит справа налево, и интеграл принимает отрицательное значение. Это отражает совершение работы над газом. Контроль знака выполняют по положению площади относительно направления оси объемов.
Точность вычисления работы напрямую связана с корректным определением формы кривой и масштабов диаграммы. Ошибка в оценке площади приводит к смещению итогового значения теплоты при использовании первого начала термодинамики.
Применение первого начала термодинамики для расчета теплоты по p–v графику
Первое начало термодинамики связывает теплоту с работой и изменением внутренней энергии соотношением Q = ΔU + A. Использование p–v графика позволяет определить обе составляющие без обращения к дополнительным диаграммам, опираясь на геометрию процесса и параметры состояний.
Работа A определяется площадью под линией процесса между объемами v₁ и v₂. Ее значение и знак устанавливаются по направлению изменения объема. Для расширения работа положительна, для сжатия – отрицательна, что напрямую влияет на итоговый знак теплоты.
Изменение внутренней энергии ΔU вычисляется через изменение температуры, найденное по уравнению состояния p v = n R T. Давление и объем для начального и конечного состояний считываются с графика, после чего рассчитывается разность температур.
После получения численных значений A и ΔU теплота определяется прямой подстановкой в формулу первого начала. Если ΔU и A имеют одинаковый знак, теплота по модулю превышает каждую из величин. При противоположных знаках результат зависит от их соотношения.
Проверка корректности расчета выполняется сопоставлением знака теплоты с характером процесса. Подвод теплоты соответствует росту температуры или выполнению газом положительной работы, отвод – их уменьшению. Такое сопоставление позволяет выявить ошибки на этапе интерпретации p–v диаграммы.
Расчет изменения внутренней энергии по данным p–v диаграммы
Изменение внутренней энергии определяется разностью энергий в конечном и начальном состояниях и зависит только от температуры газа. Значения давления и объема для этих состояний считываются с p–v диаграммы и используются для вычисления температур через уравнение состояния p v = n R T.
Алгоритм расчета включает последовательное определение температур в характерных точках. Для каждого состояния подставляют считанные p и v, после чего находят разность температур ΔT = T₂ − T₁. Знак ΔT показывает рост или уменьшение внутренней энергии.
Формула для расчета ΔU выбирается с учетом типа газа, так как внутренняя энергия напрямую связана с числом степеней свободы молекул.
| Тип газа | Формула для изменения внутренней энергии |
|---|---|
| Одноатомный идеальный газ | ΔU = (3/2) nR ΔT |
| Двухатомный идеальный газ | ΔU = (5/2) nR ΔT |
При анализе p–v диаграммы важно учитывать, что одинаковое изменение объема при разных давлениях может приводить к различным значениям температуры. Поэтому расчет ΔU всегда выполняется через параметры состояний, а не по геометрии графика.
Полученное значение изменения внутренней энергии используется совместно с работой газа для определения количества теплоты. Корректный расчет ΔU позволяет избежать ошибок при применении первого начала термодинамики к данным p–v диаграммы.
Особенности расчета теплоты для изобарного процесса на p–v графике
Изобарный процесс на p–v диаграмме изображается горизонтальной линией, что указывает на постоянство давления на всем участке. Это упрощает расчет работы газа и позволяет напрямую связать изменение объема с изменением температуры.
Работа газа в изобарном процессе определяется как произведение давления на разность объемов. Значения давления и объемов считываются с графика, после чего вычисляется работа без интегрирования.
- определить постоянное давление по уровню горизонтальной линии;
- считать начальный и конечный объемы v₁ и v₂;
- вычислить работу по формуле A = p·(v₂ − v₁).
Изменение внутренней энергии находят через изменение температуры, которое рассчитывается по уравнению состояния p v = n R T. При постоянном давлении температура пропорциональна объему, что позволяет быстро оценить знак и величину ΔT.
- рассчитать T₁ и T₂ по данным p–v диаграммы;
- найти ΔT;
- вычислить ΔU с учетом типа газа.
Теплота в изобарном процессе определяется суммированием работы и изменения внутренней энергии. Для практических расчетов удобно использовать выражение Q = nCpΔT, проверяя результат через геометрические данные p–v графика и первое начало термодинамики.
Особенности расчета теплоты для изохорного и изотермического процессов по p–v диаграмме
Изохорный процесс на p–v диаграмме представлен вертикальной линией, что указывает на постоянство объема. Площадь под такой линией равна нулю, поэтому работа газа отсутствует. В этом случае количество теплоты полностью определяется изменением внутренней энергии.
Для расчета теплоты при постоянном объеме считывают начальное и конечное давления, после чего определяют температуры по уравнению состояния p v = n R T. Теплота вычисляется по формуле Q = ΔU, где изменение внутренней энергии зависит от типа газа и найденной разности температур.
Изотермический процесс изображается убывающей кривой, удовлетворяющей условию p·v = const. Температура газа остается неизменной, поэтому изменение внутренней энергии равно нулю, а теплота численно совпадает с работой газа.
Работа при изотермическом процессе определяется площадью под кривой и рассчитывается по выражению A = n R T·ln(v₂ / v₁). Давление и объем для крайних точек считываются с p–v диаграммы, а температура берется постоянной для всего участка.
Сравнение этих процессов на p–v графике позволяет быстро установить, какая величина вносит вклад в теплоту. Для изохорного процесса учитывается только изменение внутренней энергии, для изотермического – исключительно работа газа, что упрощает применение первого начала термодинамики.
Вопрос-ответ:
Как по p–v графику понять, подводилась теплота к газу или отводилась от него?
Сначала определяют знак работы по направлению изменения объема: при расширении работа положительная, при сжатии отрицательная. Затем рассчитывают изменение внутренней энергии через изменение температуры, найденное по значениям давления и объема. Если сумма работы и изменения внутренней энергии положительна, теплота подводилась к газу, если отрицательна — происходил отвод теплоты.
Можно ли вычислить теплоту, если на p–v диаграмме изображена кривая без явного уравнения процесса?
Да, это возможно. Работа определяется графически как площадь под кривой между начальным и конечным объемами с учетом масштаба осей. Изменение внутренней энергии рассчитывается через температуры в крайних точках, найденные по уравнению состояния. После этого теплота находится по первому началу термодинамики.
Почему для изохорного процесса на p–v графике работа газа равна нулю?
Изохорный процесс изображается вертикальной линией, так как объем остается постоянным. Работа газа связана с изменением объема, а при его отсутствии площадь под графиком равна нулю. Вся подведенная или отведенная теплота идет только на изменение внутренней энергии.
Как определить изменение температуры, если на графике указаны только давление и объем?
Температура находится расчетным путем через уравнение состояния идеального газа. Для начального и конечного состояний подставляют считанные с диаграммы значения давления и объема, после чего вычисляют температуры и их разность.
Чем отличается расчет теплоты для изотермического процесса от остальных случаев?
При постоянной температуре внутренняя энергия газа не меняется, поэтому теплота численно равна работе газа. На p–v диаграмме работа определяется площадью под изотермой, а для расчета используется логарифмическая зависимость от отношения конечного и начального объемов.
Как учитывать масштаб осей p–v диаграммы при расчете теплоты, если график построен без числовых подписей?
В этом случае сначала определяют цену деления по косвенным данным, например по известным значениям давления или объема в одной из точек процесса. После установления масштаба переводят длины отрезков на графике в физические величины. Площадь под кривой пересчитывают с учетом полученного масштаба, а давления и объемы используют для вычисления температур через уравнение состояния. Без корректного учета масштаба работа газа и теплота будут рассчитаны с большой погрешностью.
