Как найти разность потенциалов между точками в цепи

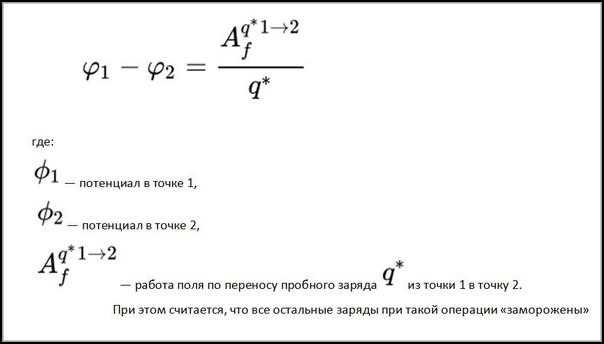

Разность потенциалов показывает, какую работу совершает электрическое поле при перемещении заряда между двумя точками цепи. На практике это значение напрямую связано с работоспособностью приборов, корректностью расчётов и безопасностью эксплуатации электрических устройств. Неправильное определение напряжения может привести к ошибочному подбору компонентов или выходу схемы из строя.

В реальных цепях разность потенциалов редко совпадает с номинальным значением источника. На неё влияют сопротивление проводников, тип соединения элементов, наличие нагрузки и внутренние потери источника. Поэтому важно уметь определять напряжение не только по паспортным данным, но и непосредственно в нужной точке схемы, используя измерительные приборы или расчётные методы.

Для бытовых и лабораторных задач чаще всего применяют вольтметр или мультиметр, подключаемый параллельно участку цепи. В инженерных расчётах используют закон Ома и правила распределения напряжения в последовательных и параллельных соединениях. Понимание, в каких случаях измерять, а в каких рассчитывать напряжение, позволяет получать достоверные значения и корректно анализировать работу цепи.

Отдельного внимания требует определение знака разности потенциалов и учёт рода тока. При постоянном токе важно соблюдать полярность щупов, при переменном – правильно выбирать режим измерения и диапазон прибора. Эти детали напрямую влияют на точность результата и интерпретацию полученных данных.

Подключение вольтметра для измерения напряжения между двумя точками

Вольтметр подключают параллельно участку цепи, между двумя точками, разность потенциалов которых требуется определить. Такое подключение позволяет измерить напряжение без заметного влияния на режим работы цепи, поскольку входное сопротивление прибора значительно выше сопротивления нагрузки.

Перед подключением выбирают режим измерения: DCV для постоянного тока или ACV для переменного. Диапазон устанавливают выше ожидаемого значения напряжения. Например, при работе с источником 12 В целесообразно выбрать предел 20 В, чтобы исключить перегрузку прибора и искажение показаний.

Красный щуп соединяют с точкой, имеющей более высокий потенциал, чёрный – с точкой более низкого потенциала или общим проводом схемы. При перепутанной полярности цифровой прибор покажет отрицательное значение, что укажет на обратное подключение, а стрелочный может отклониться в противоположную сторону шкалы.

При измерении напряжения в работающей цепи с нагрузкой показание отражает реальную разность потенциалов с учётом падений напряжения на внутренних сопротивлениях. Для сравнения параметров источника измерение повторяют при отключённой нагрузке, фиксируя изменение значения между теми же двумя точками.

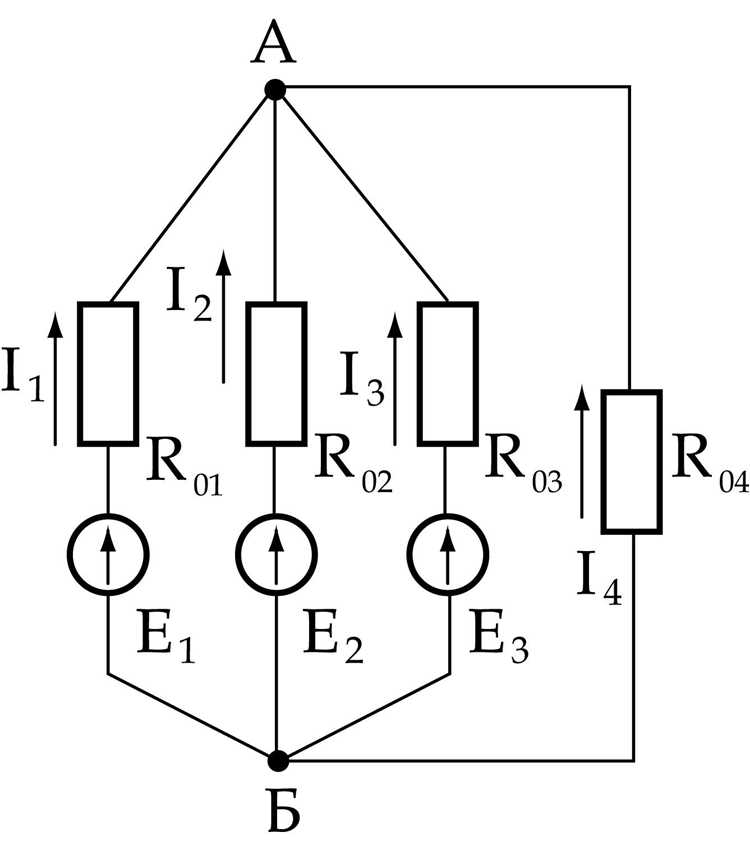

Определение напряжения по закону Ома через ток и сопротивление

Закон Ома связывает разность потенциалов с током и сопротивлением участка цепи формулой U = I · R. Для применения этого метода необходимо знать величину тока, протекающего через элемент, и его сопротивление, выраженное в омах. Полученное напряжение соответствует падению потенциала именно на выбранном участке, а не на всей цепи.

Ток определяют амперметром, включённым последовательно с исследуемым элементом, либо по данным схемы, если параметры заданы расчётно. Сопротивление берут из маркировки компонента или измеряют омметром при отключённом питании. Например, при токе 0,5 А и сопротивлении 8 Ом разность потенциалов составит 4 В.

При расчётах важно учитывать, что сопротивление реальных элементов может отличаться от номинала. Для резисторов с допуском ±5 % напряжение, вычисленное по формуле, будет иметь соответствующий разброс. В цепях с нагревом сопротивление проводников возрастает, что также влияет на итоговое значение.

Метод применим для линейных элементов, где выполняется пропорциональность между током и напряжением. Для полупроводниковых приборов с нелинейной вольт-амперной характеристикой расчёт по закону Ома даёт приближённый результат и требует использования рабочих точек, указанных в технической документации.

Определение напряжения через ток и сопротивление удобно при анализе схем, где прямое измерение затруднено или нежелательно. Такой подход позволяет заранее оценить падения потенциала, проверить корректность монтажа и сопоставить расчётные данные с показаниями измерительных приборов.

Расчёт падения напряжения на резисторе в последовательной цепи

В последовательной цепи через все резисторы протекает один и тот же ток, поэтому разность потенциалов на каждом элементе зависит только от его сопротивления. Падение напряжения на конкретном резисторе определяют по формуле U_R = I · R, где I – общий ток цепи, R – сопротивление выбранного резистора.

Алгоритм расчёта включает несколько последовательных шагов:

1. Суммировать сопротивления всех резисторов: R_общ = R₁ + R₂ + … + R_n.
2. Определить ток цепи по формуле I = U_ист / R_общ, где U_ист – напряжение источника.
3. Рассчитать падение напряжения на каждом резисторе, умножив найденный ток на его сопротивление.

Например, при источнике 12 В и двух резисторах 4 Ом и 8 Ом общее сопротивление составляет 12 Ом, ток равен 1 А. В этом случае на резисторе 4 Ом падение напряжения будет 4 В, а на резисторе 8 Ом – 8 В.

Для контроля корректности расчётов используют правило распределения напряжения:

• Сумма падений напряжений на всех резисторах равна напряжению источника.
• Резистор с большим сопротивлением имеет большее падение потенциала.

При практической проверке важно учитывать допуски сопротивлений и возможные изменения параметров при нагреве. Это особенно заметно в цепях с токами, близкими к предельным значениям для используемых резисторов.

Определение напряжения на ветви параллельной цепи

В параллельной цепи все ветви подключены к одним и тем же узлам, поэтому разность потенциалов на каждой из них одинакова и равна напряжению источника. Это означает, что при исправных соединениях и отсутствии значительных переходных сопротивлений напряжение на нагрузке любой ветви не зависит от её сопротивления.

Если требуется расчётным путём определить напряжение, достаточно знать напряжение источника питания. Например, при параллельном соединении трёх резисторов, подключённых к источнику 9 В, на каждом из них будет присутствовать разность потенциалов 9 В независимо от величины тока в ветви.

Отклонения от этого правила указывают на неисправности: обрыв общего проводника, плохой контакт, внутреннее сопротивление источника или значительное сопротивление соединительных проводов. В таких случаях измерение проводят при подключённой нагрузке и сравнивают значения на разных ветвях.

При работе с параллельными цепями важно различать напряжение ветви и ток ветви. Напряжение остаётся постоянным для всех ветвей, тогда как ток распределяется обратно пропорционально сопротивлениям элементов.

Измерение напряжения на клеммах источника при нагрузке и без неё

Напряжение на клеммах источника зависит от режима его работы. Без нагрузки измеряемое значение близко к электродвижущей силе и показывает максимально возможную разность потенциалов. В этом режиме вольтметр подключают напрямую к клеммам, не включая в цепь потребителей.

При подключённой нагрузке через источник начинает протекать ток, и часть напряжения падает на его внутреннем сопротивлении. В результате клеммное напряжение уменьшается. Например, источник с ЭДС 12 В и внутренним сопротивлением 1 Ом при токе 2 А будет иметь напряжение на клеммах 10 В.

Для корректного измерения под нагрузкой вольтметр оставляют подключённым параллельно клеммам источника, а нагрузку подбирают с известным сопротивлением или номинальной мощностью. Это позволяет связать падение напряжения с реальным током потребления.

Сравнение показаний при двух режимах даёт информацию о состоянии источника. Существенная разница между напряжением без нагрузки и под нагрузкой указывает на увеличенное внутреннее сопротивление, разряд аккумулятора или деградацию элементов питания.

При анализе источников постоянного тока рекомендуется фиксировать оба значения и ток нагрузки. Эти данные позволяют рассчитать внутреннее сопротивление по формуле r = (U_хх − U_н) / I и оценить пригодность источника для конкретной цепи.

Проверка полярности и знака разности потенциалов

Полярность показывает, какая из двух точек цепи имеет более высокий потенциал. При измерении напряжения вольтметром знак результата напрямую зависит от порядка подключения щупов. Это позволяет не только определить величину разности потенциалов, но и установить направление электрического поля на участке цепи.

Для проверки полярности красный щуп подключают к предполагаемой точке с более высоким потенциалом, чёрный – к точке с более низким. Если подключение выполнено верно, цифровой прибор отображает положительное значение. Отрицательный знак указывает на обратное расположение щупов.

Знак разности потенциалов особенно важен при анализе сложных схем, где используются несколько источников питания или расчёты по второму закону Кирхгофа. Неверно определённая полярность приводит к ошибкам в уравнениях контуров и неправильной интерпретации режимов работы элементов.

Поведение измерительного прибора при разных вариантах подключения можно обобщить следующим образом:

При работе со стрелочными приборами необходимо следить за направлением отклонения стрелки, чтобы избежать механического упора. В сомнительных случаях проверку полярности начинают с максимального диапазона измерений, постепенно снижая предел для уточнения значения.

Измерение переменного напряжения и выбор диапазона прибора

Переменное напряжение измеряют в режиме ACV, при котором прибор отображает действующее значение. Для бытовой сети 220–230 В стандартный мультиметр показывает около 220 В, что соответствует эквивалентному постоянному напряжению по тепловому воздействию на нагрузку.

Выбор диапазона выполняют до подключения щупов, ориентируясь на ожидаемую величину напряжения. Рекомендуется начинать с максимального предела, особенно при работе с неизвестными цепями, и затем понижать его для уточнения показаний.

Последовательность действий при измерении переменного напряжения:

1. Перевести переключатель прибора в режим ACV.
2. Установить диапазон выше предполагаемого значения.
3. Подключить щупы параллельно участку цепи или к клеммам источника.
4. Снизить диапазон до ближайшего большего предела для повышения точности.

При выборе диапазона учитывают допустимое входное напряжение прибора. Например, если максимальный предел составляет 600 В, измерение напряжений выше этого значения недопустимо. Для сетей промышленного назначения используют приборы с пределом 750 В AC.

Особенности измерения переменного напряжения:

• Полярность щупов не влияет на знак показаний.
• Приборы без функции True RMS дают корректные результаты только для синусоидальной формы сигнала.
• Низкий диапазон при высоком напряжении может привести к перегрузке входа.

Для цепей с искажённой формой сигнала рекомендуется использовать мультиметр с поддержкой True RMS, что позволяет точно определить разность потенциалов независимо от спектра гармоник.

Вопрос-ответ:

Почему вольтметр всегда подключают параллельно, а не в разрыв цепи?

Вольтметр измеряет разность потенциалов между двумя точками, поэтому его подключают к этим точкам напрямую. При параллельном соединении прибор имеет большое входное сопротивление и почти не влияет на ток в цепи. Если включить его последовательно, ток резко уменьшится, а показание не будет соответствовать реальному напряжению участка.

Можно ли определить напряжение без вольтметра, только по расчёту?

Да, если известны ток и сопротивление участка цепи. Для этого используют зависимость U = I · R. Такой способ подходит для расчётных схем и учебных задач, а также для проверки измерений. В реальных цепях результат может отличаться из-за допусков сопротивлений и внутреннего сопротивления источника.

Почему напряжение на клеммах источника меньше номинала при подключённой нагрузке?

При протекании тока часть разности потенциалов падает на внутреннем сопротивлении источника. Чем больше ток нагрузки, тем сильнее снижение напряжения на клеммах. Это нормальное явление для батарей, аккумуляторов и блоков питания.

Как понять, какая точка цепи имеет более высокий потенциал?

Для этого используют знак показаний вольтметра. Если красный щуп подключён к точке с более высоким потенциалом, прибор показывает положительное значение. Отрицательный знак указывает, что щупы подключены наоборот. Такой приём удобен при анализе направлений токов в сложных схемах.

Почему мультиметр показывает разные значения переменного напряжения в одной и той же цепи?

Разница связана с формой сигнала и типом прибора. Мультиметры без поддержки True RMS корректно измеряют только синусоидальное напряжение. При наличии искажений показание может быть занижено или завышено, хотя реальная разность потенциалов между точками остаётся той же.

Почему при измерении напряжения между двумя точками показание «плавает» и не держится на одном значении?

Такое поведение связано с нестабильным режимом цепи или условиями измерения. Колебания возникают при плохом контакте щупов, наличии переменной нагрузки, пульсациях после выпрямителя или работе источника с ограничением по току. Дополнительное влияние оказывает высокий внутренний импеданс измеряемого узла, из-за чего наводки и помехи заметнее. Для получения устойчивого значения проверяют качество соединений, фиксируют щупы, выбирают подходящий диапазон прибора и измеряют напряжение при неизменной нагрузке.
