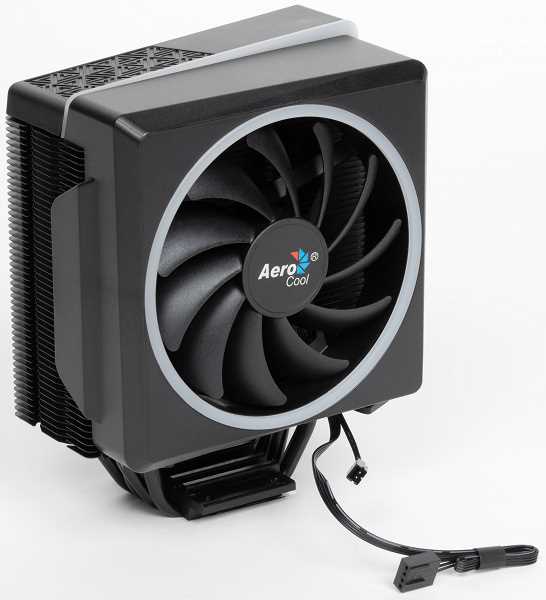

Как настроить подсветку на кулере aerocool cylon 4

Кулер AeroCool Cylon 4 оснащён адресной RGB подсветкой, работающей по стандарту 5V 3-pin ARGB, что напрямую влияет на способы её настройки. Перед началом важно учитывать модель материнской платы, наличие подходящего разъёма и вариант подключения – напрямую или через контроллер. Неправильное соединение может привести к отсутствию подсветки или её некорректной работе.

Подсветка Cylon 4 поддерживает как аппаратное управление с помощью комплектного контроллера, так и программное – через утилиты производителей материнских плат (ASUS Aura Sync, MSI Mystic Light, Gigabyte RGB Fusion, ASRock Polychrome). Каждый вариант имеет свои ограничения: контроллер даёт базовые режимы, а программное управление открывает доступ к цветам, скорости анимации и синхронизации с другими компонентами.

На практике большинство сложностей возникает из-за путаницы между 12V RGB и 5V ARGB, а также из-за неправильного использования кнопки Reset корпуса для переключения режимов. В этой статье разобраны конкретные шаги настройки подсветки AeroCool Cylon 4 с учётом реальных конфигураций ПК, чтобы добиться стабильной работы и корректной синхронизации без риска для оборудования.

Определение типа RGB подключения кулера и совместимости с материнской платой

Подсветка кулера AeroCool Cylon 4 использует стандарт адресной RGB с питанием 5V и трёхконтактным разъёмом 3-pin (1–0–1). Это принципиально отличает её от классической 12-вольтовой RGB подсветки с четырёхконтактным коннектором. Перед подключением необходимо визуально проверить форму разъёма: у ARGB один контакт отсутствует, а сам коннектор обычно подписан как 5V, D или V.

Материнская плата должна иметь разъём адресной подсветки с напряжением 5V. Он может обозначаться по-разному в зависимости от производителя, но электрически остаётся одинаковым. Подключение кулера к 12V RGB-разъёму приводит к выходу подсветки из строя, поэтому сверка маркировки на плате обязательна до подачи питания.

При отсутствии на плате подходящего ARGB-разъёма используется комплектный контроллер AeroCool. Он подключается к питанию SATA и обеспечивает смену режимов без участия материнской платы. В таком сценарии программная синхронизация недоступна, но кулер полностью сохраняет работоспособность подсветки.

Перед сборкой рекомендуется проверить модель материнской платы на сайте производителя и убедиться в наличии именно 5V адресного разъёма. Это позволяет заранее выбрать корректный способ подключения и избежать повреждения светодиодов кулера.

Подключение подсветки AeroCool Cylon 4 через комплектный RGB контроллер

Комплектный RGB контроллер AeroCool предназначен для систем, где материнская плата не оснащена 5V ARGB разъёмом. Контроллер получает питание через SATA и обеспечивает автономное управление подсветкой кулера без установки драйверов и программного обеспечения. Перед подключением необходимо обесточить систему и отключить блок питания от сети.

Кабель подсветки кулера AeroCool Cylon 4 подключается напрямую к выходному 3-pin разъёму контроллера с учётом ключа. Применение переходников или попытка изменить ориентацию коннектора недопустимы. После этого контроллер соединяется с кабелем питания SATA от блока питания, что обеспечивает стабильную подачу напряжения 5V на светодиоды.

Для управления режимами используется либо кнопка на самом контроллере, либо кнопка Reset корпуса, если она выведена на соответствующий разъём. Переключение происходит циклически и включает статичные цвета, многоцветные переливы и пульсацию. Скорость анимации и яркость задаются предустановками контроллера и не регулируются вручную.

При использовании контроллера подсветка кулера работает независимо от системы и запускается сразу после подачи питания. Программная синхронизация с видеокартой, оперативной памятью и платой недоступна, что следует учитывать при планировании общей схемы подсветки ПК. Такой способ подключения подходит для сборок, где важна стабильная работа без привязки к конкретной платформе.

Использование кнопки Reset корпуса для смены режимов подсветки

Кнопка Reset корпуса может применяться для управления подсветкой AeroCool Cylon 4 при подключении кулера через комплектный RGB контроллер. Для этого кабель Reset отсоединяется от разъёма материнской платы F_PANEL и подключается к соответствующему входу контроллера, обычно подписанному как LED SW или RGB SW.

После переподключения стандартная функция перезагрузки системы отключается, а каждое нажатие кнопки запускает смену режима подсветки. Короткое нажатие переключает эффекты по кругу, включая фиксированные цвета и динамические сценарии. Длительное удержание кнопки, как правило, не поддерживает дополнительные действия и не влияет на параметры работы.

Порядок режимов задаётся прошивкой контроллера и не может быть изменён. При выключении питания выбранный эффект может сбрасываться, что зависит от модели контроллера и корпуса. Для сохранения последнего режима рекомендуется полностью выключать систему через операционную систему, а не через кнопку питания.

Использование Reset для управления подсветкой оправдано в корпусах без отдельной RGB-кнопки и при отсутствии поддержки адресной подсветки на материнской плате. Такой способ обеспечивает быстрый доступ к настройкам без установки программ и позволяет управлять подсветкой даже до загрузки системы.

Настройка RGB кулера через фирменное ПО материнской платы

Программная настройка подсветки AeroCool Cylon 4 доступна только при прямом подключении кулера к 5V ARGB разъёму материнской платы. Контроллер в этом случае не используется. После физического подключения система распознаёт подсветку как адресное устройство и передаёт управление фирменному программному обеспечению производителя платы.

Для управления применяются следующие утилиты, в зависимости от платформы:

• ASUS Aura Sync – управление цветами, зонами и сценариями через ADD_HEADER
• MSI Mystic Light – настройка эффектов через JRAINBOW
• Gigabyte RGB Fusion – работа с D_LED разъёмами
• ASRock Polychrome RGB – конфигурация через ADDR_LED

После установки ПО рекомендуется обновить его до актуальной версии и перезагрузить систему. В интерфейсе программы кулер отображается как стандартное ARGB-устройство без отдельного имени модели. Управление осуществляется через общие параметры адресной подсветки.

Наиболее востребованные настройки выполняются в следующей последовательности:

1. Выбор статичного цвета или динамического сценария
2. Регулировка скорости анимации
3. Настройка яркости светодиодов
4. Привязка эффекта к температуре процессора или системным событиям

Для стабильной работы рекомендуется отключить параллельное управление подсветкой через сторонние утилиты и не запускать несколько RGB-программ одновременно. Это предотвращает конфликты и сбои в передаче команд на подсветку кулера.

Синхронизация подсветки Cylon 4 с другими RGB компонентами ПК

Синхронизация подсветки AeroCool Cylon 4 с остальными компонентами системы возможна только при подключении кулера напрямую к 5V ARGB разъёму материнской платы. В этом режиме все устройства управляются единым программным интерфейсом и получают идентичные команды по цвету, анимации и яркости.

Для корректной работы необходимо, чтобы все RGB компоненты использовали адресную подсветку одного стандарта. Видеокарты, оперативная память, корпусные вентиляторы и световые ленты должны поддерживать управление через ту же утилиту, что и кулер. Использование разных экосистем в рамках одной системы приводит к рассинхронизации эффектов.

При подключении нескольких устройств к одному ARGB разъёму применяется последовательное соединение или разветвитель с поддержкой 5V. Общая нагрузка не должна превышать допустимый ток разъёма материнской платы, обычно до 3A. При превышении лимита возможны сбои в работе подсветки или её отключение.

Для визуального совпадения эффектов рекомендуется выбирать простые сценарии с одинаковой скоростью анимации. Сложные многозональные эффекты могут отображаться по-разному из-за различий в количестве светодиодов у устройств. После настройки следует сохранить профиль в фирменном ПО, чтобы параметры применялись автоматически при каждом запуске системы.

Решение проблем: подсветка не включается или работает некорректно

Если подсветка AeroCool Cylon 4 не загорается при включении системы, в первую очередь проверяется тип подключения. Кулер должен быть подключён либо к 5V ARGB разъёму материнской платы, либо к комплектному контроллеру с питанием SATA. Отсутствие питания на контроллере или подключение к 12-вольтовому RGB-разъёму приводит к полной неработоспособности подсветки.

При частичном отображении цветов, мигании или несоответствии выбранного режима причиной часто становится неправильная ориентация 3-pin коннектора. Необходимо убедиться, что контакт с маркировкой 5V совпадает с соответствующим пином на плате или контроллере. Даже кратковременная подача 12V на адресную подсветку может повредить светодиоды.

Если кулер подключён напрямую к материнской плате, следует проверить настройки в фирменном ПО. Подсветка может быть отключена в профиле, привязана к другому устройству или заблокирована конфликтом нескольких RGB-утилит. Рекомендуется оставить активной только одну программу управления и удалить дублирующие приложения.

При управлении через кнопку Reset корпуса возможна ситуация, когда режимы не переключаются. В этом случае проверяется правильность подключения кабеля Reset к контроллеру и отсутствие его соединения с разъёмом F_PANEL. Также стоит учитывать, что некоторые контроллеры не сохраняют выбранный режим после полного отключения питания.

Если подсветка перестала работать после замены комплектующих или обновления системы, рекомендуется выполнить сброс настроек BIOS и повторно подключить кулер. Это позволяет восстановить управление ARGB разъёмом и исключить аппаратные конфликты.

Вопрос-ответ:

Можно ли подключить подсветку AeroCool Cylon 4 напрямую к любой материнской плате?

Подключение напрямую возможно только при наличии на плате разъёма адресной подсветки 5V 3-pin. Если на материнской плате есть только 12V 4-pin RGB, прямое соединение недопустимо. В таком случае используется комплектный RGB контроллер с питанием SATA.

Почему подсветка кулера не определяется в программе ASUS Aura Sync или MSI Mystic Light?

Чаще всего причина связана с подключением через контроллер вместо прямого соединения с 5V ARGB разъёмом платы. Программное управление работает только при прямом подключении. Также подсветка может отображаться как общее ARGB-устройство без указания модели кулера.

Можно ли управлять подсветкой Cylon 4 без установки программ?

Да, при использовании комплектного контроллера управление осуществляется аппаратно. Переключение режимов выполняется кнопкой на контроллере или кнопкой Reset корпуса, если она подключена к RGB контроллеру. Система и установленная операционная система на это не влияют.

Поддерживает ли AeroCool Cylon 4 синхронизацию с RGB вентиляторами корпуса?

Синхронизация возможна, если все устройства используют адресную подсветку 5V и подключены к одному ARGB разъёму или через совместимый разветвитель. Управление выполняется через одну фирменную утилиту материнской платы, что позволяет задать одинаковые эффекты для всех компонентов.

Что делать, если после выключения ПК выбранный режим подсветки сбрасывается?

Такое поведение характерно для некоторых RGB контроллеров без функции сохранения состояния. Решение — использовать программное управление через материнскую плату или отключать питание системы через корректное завершение работы, а не полное обесточивание сетевого фильтра.
