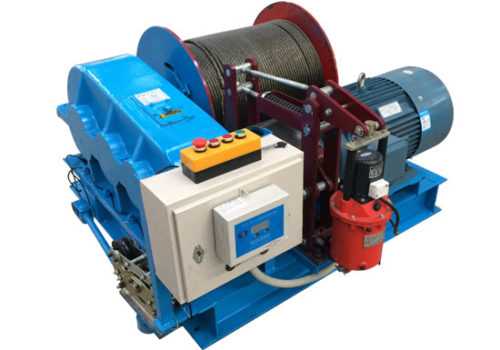

Что такое тяговое усилие лебедки

Тяговое усилие лебедки напрямую определяет способность техники перемещать грузы и преодолевать препятствия. Для легковых внедорожников оптимальное усилие находится в диапазоне 3–4 тонн, а для строительной техники и тяжелых грузовиков – 8–12 тонн. Недостаток усилия приводит к срыву троса и перегреву мотора, тогда как избыток создает повышенные нагрузки на трансмиссию и шасси.

Выбор правильного тягового усилия следует начинать с расчета веса техники и дополнительных нагрузок, включая груз и сопротивление грунта. Например, при работе на влажной почве коэффициент сопротивления возрастает на 15–25%, что требует увеличения усилия на аналогичную величину. Использование тросов с меньшим диаметром, чем рассчитано, сокращает срок службы оборудования на 30–40%.

Тяговое усилие влияет не только на возможность буксировки, но и на динамику работы техники. При превышении допустимой нагрузки снижается скорость лебедки и увеличивается расход топлива. Контроль за усилием с помощью динамометров или встроенных сенсоров позволяет точно распределять нагрузку и предотвращать поломки трансмиссии и моторного отсека.

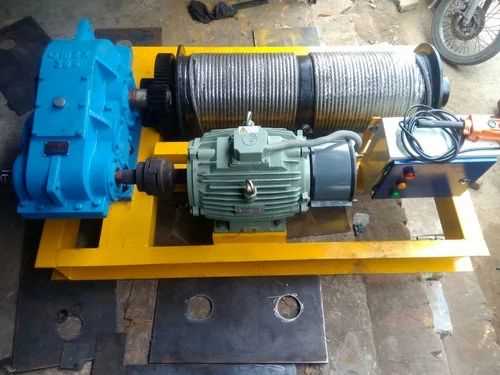

Как рассчитать оптимальное тяговое усилие для конкретной техники

Расчет тягового усилия начинается с определения массы техники и максимальной нагрузки. Для внедорожника массой 2,5 т с грузом 500 кг базовое тяговое усилие должно составлять не менее 3,0–3,5 т, учитывая коэффициент сцепления с грунтом. Для тяжелой строительной техники массой 10 т с грузом до 5 т усилие рекомендуется в диапазоне 9–12 т.

Учитывается тип поверхности и уклон:

• Асфальт и твердый грунт: коэффициент сопротивления 0,02–0,05;
• Суглинок и мягкая почва: 0,08–0,12;
• Грязь или снег: 0,15–0,25;
• Подъем 15°–25°: добавлять 20–35% к расчетному усилию.

Формула расчета базового тягового усилия:

1. Суммировать массу техники и груз: M_общ = M_тех + M_груз;
2. Умножить на коэффициент сопротивления выбранного грунта: F_тяг = M_общ × g × k, где g = 9,81 м/с²;
3. Добавить поправку на уклон или динамическую нагрузку (10–35%).

Для повышения надежности рекомендуется выбирать лебедку с запасом 15–20% от расчетного усилия. Это снижает риск перегрузки при внезапных сопротивлениях, таких как ямы, колеи или плотный снег, и продлевает срок службы троса и двигателя.

Важно контролировать диаметр и материал троса. Для усилия до 4 т подходят стальные тросы 10–12 мм, для 8–12 т – 16–20 мм. Нарушение соответствия приводит к ускоренному износу и повышенному риску обрыва при максимальной нагрузке.

Влияние нагрузки на скорость и ресурс лебедки

Скорость намотки лебедки напрямую зависит от приложенного тягового усилия. При нагрузке на уровне 50% от номинального мотор развивает максимальную скорость, а при превышении 80% скорость падает на 25–35%. Продолжительная работа под полной нагрузкой сокращает ресурс двигателя и редуктора до 60% от расчетного срока.

Повышенная нагрузка ускоряет нагрев троса и шкивов. При массе груза 4 т на лебедке номиналом 5 т температура троса поднимается до 75–80°C за первые 5 минут непрерывной работы, что приближает момент усталостного разрушения. Контроль температуры с помощью термодатчиков позволяет предотвращать повреждения.

Для оценки влияния нагрузки на ресурс лебедки можно использовать данные о числе циклов намотки:

Для увеличения ресурса рекомендуется использовать лебедку с запасом мощности 15–25% относительно максимальной предполагаемой нагрузки и ограничивать непрерывную работу под полной нагрузкой до 3–5 минут. Регулярная смазка редуктора и проверка состояния троса продлевает срок службы на 20–30%.

Роль тросов и креплений в передаче тягового усилия

Конструкция креплений влияет на распределение усилия. Карабины, крюки и скобы должны иметь запас прочности не менее 25% выше максимального тягового усилия. Неправильное крепление или изношенный карабин может снизить эффективность передачи усилия на 15–20% и привести к внезапному срыву груза.

Состояние троса критично: заусенцы, трещины или коррозия снижают его прочность. Регулярный визуальный осмотр и смазка продлевают ресурс на 30–35%. Также важно контролировать правильное наматывание на барабан, чтобы избежать перекрутов, которые увеличивают износ троса и шкивов.

При работе с наклонной поверхностью рекомендуется использовать дополнительные направляющие блоки, чтобы уменьшить боковую нагрузку на трос. Это сохраняет его прочность и уменьшает риск повреждения креплений при нагрузках выше 70% номинала.

Ошибки при подборе лебедки и их последствия для техники

Частая ошибка – выбор лебедки с недостаточным тяговым усилием. При попытке тянуть груз, превышающий 80% номинала лебедки, происходит перегрузка мотора и редуктора, что сокращает ресурс двигателя на 30–40% и увеличивает риск выхода из строя трансмиссии.

Другой распространенный просчет – игнорирование типа грунта и уклона. Лебедка, рассчитанная на работу на твердой поверхности, при работе на мягкой почве или наклоне более 20° испытывает увеличенные нагрузки до 25–30%, что приводит к быстрому перегреву и износу троса.

Выбор лебедки без учета диаметра и материала троса также критичен. Использование троса с меньшей прочностью, чем требует расчет, повышает риск обрыва на 40–50% и повреждения креплений. Аналогично, неподходящие крюки и скобы снижают надежность системы на 15–20%.

Недооценка продолжительности работы под полной нагрузкой приводит к перегреву и ускоренному износу всех элементов. Для техники массой 5–8 т рекомендуется ограничивать непрерывную работу лебедки до 5 минут при нагрузке выше 70% номинала, с последующим охлаждением 10–15 минут.

Правильный подбор лебедки требует расчета тягового усилия с учетом массы техники, типа грунта, уклона, диаметра троса и длительности работы. Игнорирование хотя бы одного из этих параметров повышает риск поломок, увеличивает износ трансмиссии и сокращает срок службы оборудования на 25–50%.

Тяговое усилие на разных типах грунта и уклонах

Твердый грунт и асфальт требуют минимального тягового усилия. Для техники массой 3 т с грузом 500 кг достаточно 3–3,2 т усилия. На таких поверхностях коэффициент сцепления высокий (0,8–0,9), что снижает нагрузку на лебедку и трансмиссию.

Суглинок и рыхлый грунт увеличивают сопротивление на 15–25%. Для той же техники усилие необходимо увеличить до 3,5–3,8 т. При этом важно контролировать намотку троса и использовать блоки для равномерного распределения нагрузки, чтобы избежать бокового износа троса.

Грязь, снег и лед снижают сцепление до 0,5–0,6, увеличивая требуемое усилие на 30–40%. Для техники 3 т с грузом 500 кг усилие поднимается до 4–4,3 т. Рекомендуется применять направляющие блоки и лебедки с запасом мощности 15–20% от расчетного значения.

Наклонные поверхности повышают нагрузку пропорционально углу уклона. На подъеме 10° усилие увеличивается на 10–15%, на 20° – на 25–30%, а при 30° – на 40–50%. Для безопасности и сохранения ресурса техники рекомендуется использовать тросы с запасом прочности не менее 20% и контролировать скорость намотки лебедки.

Комбинированные условия, например, рыхлый грунт с уклоном 15–20°, требуют суммарного увеличения тягового усилия на 35–45%. В таких ситуациях критично правильно выбрать диаметр троса и крепления, чтобы снизить риск перегрева и ускоренного износа оборудования.

Признаки перегрузки и способы предотвращения поломок

Перегрузка ускоряет износ трансмиссии и барабана троса. При превышении номинального усилия более чем на 20% ресурс двигателя сокращается на 30–50%, а вероятность выхода из строя креплений и крюков возрастает на 40–60%.

Способы предотвращения поломок включают:

• Контроль тягового усилия с помощью динамометров или встроенных сенсоров.
• Использование лебедки с запасом мощности 15–25% относительно расчетного усилия.
• Ограничение непрерывной работы под полной нагрузкой до 3–5 минут с последующим охлаждением 10–15 минут.
• Регулярная проверка состояния троса, крюков и креплений, смазка редуктора.
• Применение направляющих блоков на наклонных и мягких поверхностях для равномерного распределения нагрузки.

Своевременное выявление перегрузки позволяет снизить риск обрыва троса и повреждения техники, продлевая срок службы лебедки на 20–30% и сохраняя работоспособность трансмиссии и креплений.

Вопрос-ответ:

Как правильно выбрать тяговое усилие лебедки для внедорожника с грузом?

Выбор тягового усилия основывается на массе техники и груза, а также на типе поверхности и угле уклона. Для внедорожника массой 2,5 т с грузом 500 кг на твердом грунте достаточно лебедки с усилием 3–3,5 т. Если предстоит работа на мягкой почве или наклоне 15–20°, усилие нужно увеличить на 15–25%. Также важно учитывать запас прочности 15–20%, чтобы избежать перегрузки двигателя и троса.

Какие признаки указывают на перегрузку лебедки во время работы?

Признаки перегрузки включают резкое падение скорости намотки более чем на четверть, сильный нагрев двигателя и редуктора до 80–90°C, появление скрипа и вибрации троса. Визуальные повреждения троса, такие как заусенцы, сплющенные витки и следы коррозии, также сигнализируют о превышении допустимой нагрузки. Игнорирование этих признаков приводит к ускоренному износу редуктора и трансмиссии.

Как тип грунта влияет на требуемое тяговое усилие лебедки?

Сцепление с поверхностью изменяет нагрузку на лебедку. На твердых грунтах и асфальте коэффициент сцепления высокий, и для техники 3 т с грузом 500 кг достаточно усилия около 3 т. На суглинке или рыхлом грунте сопротивление увеличивается на 15–25%, что требует поднятия усилия до 3,5–3,8 т. Грязь, снег или лед снижают сцепление до 0,5–0,6, и усилие нужно увеличивать на 30–40%. Уклоны увеличивают нагрузку пропорционально градусу наклона.

Как трос и крепления влияют на долговечность лебедки?

Трос и крепления передают тяговое усилие на груз. Диаметр и материал троса должны соответствовать расчетной нагрузке. Стальной трос 12 мм выдерживает до 4 т, а 16 мм — до 8 т. Неподходящий трос или изношенные крепления снижают надежность на 15–50% и ускоряют износ механизма. Регулярная проверка состояния троса, смазка и контроль правильного наматывания на барабан продлевают срок службы лебедки и уменьшают риск поломок.

Какие ошибки чаще всего допускают при подборе лебедки и к чему это приводит?

Частая ошибка — выбор лебедки с усилием ниже требуемого. При превышении нагрузки на 20–30% мотор и редуктор быстро перегреваются, сокращая срок службы двигателя на 30–50%. Игнорирование типа грунта или угла уклона приводит к перегрузке троса и креплений. Использование троса с меньшей прочностью повышает вероятность обрыва на 40–50%, а неподходящие крюки и скобы снижают надежность всей системы. Все это может вызвать поломку трансмиссии и дорогостоящий ремонт техники.

Как правильно определить максимальное тяговое усилие лебедки для работы на наклонной и рыхлой поверхности?

Для расчета максимального тягового усилия нужно учитывать массу техники с грузом, угол наклона и тип грунта. Например, техника массой 3 т с грузом 500 кг на наклоне 15° и рыхлой почве потребует увеличения усилия на 30–35% по сравнению с уровнем на твердом грунте. Коэффициент сцепления на рыхлом грунте обычно снижается до 0,6–0,7, что дополнительно увеличивает нагрузку на лебедку. Следует учитывать запас прочности троса и креплений 15–20% от расчетного значения, чтобы предотвратить перегрев двигателя, износ редуктора и повреждение троса. Контроль температуры и визуальный осмотр троса после нескольких циклов намотки помогают вовремя обнаружить перегрузку и снизить риск поломки.
