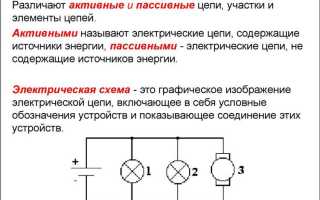

Что такое тау в электротехнике

Постоянная времени, обозначаемая как тау (τ), характеризует скорость изменения тока или напряжения в электрических цепях. В RC-цепях она определяется как произведение сопротивления и емкости: τ = R × C, а в RL-цепях – как отношение индуктивности к сопротивлению: τ = L / R. Значение τ напрямую определяет, за какое время напряжение на конденсаторе достигнет примерно 63% от конечного значения при подаче ступенчатого сигнала.

Для практических расчетов важно учитывать, что полный процесс зарядки или разрядки конденсатора завершается примерно за 5τ. Это позволяет инженерам выбирать емкость и сопротивление так, чтобы сигналы в цепи достигали нужных уровней без нежелательных задержек. Например, для RC-фильтра с R = 10 кОм и C = 100 мкФ τ = 1 с, а стабильное напряжение устанавливается примерно за 5 секунд.

В RL-цепях постоянная времени определяет скорость нарастания тока через катушку индуктивности. Для цепи с L = 50 мГн и R = 10 Ом τ = 5 мс, что важно учитывать при проектировании цепей с быстрыми переключениями, чтобы избежать перенапряжений или перегрузки источников.

Понимание значения τ помогает корректно выбирать параметры фильтров, стабилизаторов и схем с обратной связью. При проектировании низкочастотных фильтров τ определяет срезную частоту f_c = 1/(2πτ), что позволяет заранее рассчитать требуемые компоненты для обеспечения нужного частотного отклика.

В инженерной практике знание и использование постоянной времени позволяет прогнозировать переходные процессы, контролировать задержки сигналов и минимизировать искажения. Правильный расчет τ обеспечивает стабильность работы устройств и предотвращает перегрузку компонентов при динамических изменениях напряжения и тока.

Определение постоянной времени (тау) в электрических цепях

Постоянная времени τ в электрических цепях определяет скорость изменения токов и напряжений при переходных процессах. В RC-цепях τ вычисляется по формуле τ = R × C, где R – сопротивление в омах, а C – емкость в фарадах. Например, для резистора 5 кОм и конденсатора 47 мкФ τ = 0,235 с, что означает, что напряжение на конденсаторе достигнет 63% от максимального значения за 0,235 секунды.

В RL-цепях постоянная времени рассчитывается как τ = L / R, где L – индуктивность в генри, R – сопротивление в омах. Для катушки 100 мГн с сопротивлением 20 Ом τ = 5 мс, что указывает на скорость нарастания тока при включении источника напряжения.

Значение τ важно при проектировании фильтров, стабилизаторов и схем с обратной связью. Оно позволяет прогнозировать задержку сигнала, выбирать номиналы компонентов и оценивать время стабилизации цепи после переключений. Для точного управления переходными процессами рекомендуется использовать расчет τ как исходный параметр при подборе резисторов, конденсаторов и индуктивностей.

Практическое применение постоянной времени также включает проверку соответствия цепей заданным временным характеристикам. Например, если схема требует быстрого реагирования, τ должно быть минимальным, что достигается уменьшением R или C в RC-цепях и снижением L или увеличением R в RL-цепях.

Влияние тау на заряд и разряд конденсаторов

Постоянная времени τ определяет скорость зарядки и разрядки конденсатора в RC-цепях. Напряжение на конденсаторе при подаче ступенчатого сигнала изменяется по закону U(t) = U_0(1 — e^(-t/τ)) при зарядке и U(t) = U_0 e^(-t/τ) при разрядке. Значение τ позволяет заранее оценить, за какое время конденсатор достигнет заданного уровня напряжения.

Для RC-цепи с R = 12 кОм и C = 220 мкФ τ = 2,64 с. Это значит, что через 2,64 с напряжение на конденсаторе составит 63% от максимального, а для полной зарядки до 99% потребуется примерно 5τ, то есть 13,2 с. Учет этих значений необходим при проектировании схем, где критично точное время отклика, например, в таймерах или импульсных источниках питания.

При проектировании разрядных цепей τ помогает определить скорость снижения напряжения до безопасного уровня. Для конденсатора 470 мкФ с резистором 10 кОм τ = 4,7 с, что позволяет рассчитать необходимое время для снижения напряжения до менее 10% исходного значения перед техническим обслуживанием или подключением нагрузки.

Регулируя τ с помощью выбора R или C, инженеры могут управлять временными характеристиками схем. Увеличение τ замедляет заряд и разряд, что снижает пиковые токи, а уменьшение τ ускоряет процессы, обеспечивая более быстрый отклик цепи на изменения напряжения.

Расчет времени переходных процессов в RC-цепях

В RC-цепях время переходного процесса определяется постоянной времени τ = R × C. Напряжение на конденсаторе изменяется экспоненциально, а для практических расчетов используют правило 5τ: полный процесс зарядки или разрядки считается завершённым через 5τ. Например, при R = 8 кОм и C = 150 мкФ τ = 1,2 с, а стабильное напряжение устанавливается примерно за 6 с.

При проектировании схем важно учитывать влияние начального состояния конденсатора на переходный процесс. Если конденсатор уже частично заряжен, расчет нового времени отклика выполняется с учетом текущего напряжения: U(t) = U_0 + (U_initial — U_0) e^(-t/τ). Это позволяет точно прогнозировать динамику изменения напряжения при переключениях или подаче импульсных сигналов.

Для ускорения переходных процессов уменьшают R или C, но необходимо проверять пиковые токи, чтобы не превышать допустимые значения компонентов. Например, уменьшение R вдвое сократит τ вдвое, но увеличит ток зарядки до I = U / R. Такой подход применяют в схемах быстрой стабилизации напряжения и цифровых фильтрах, где критично минимальное время реакции.

При расчете времени переходных процессов также учитывают паразитные сопротивления и емкости, которые могут увеличивать фактическое τ. Для точного моделирования рекомендуется использовать реальные номиналы компонентов и измерять переходные характеристики на прототипе, чтобы корректировать расчетные значения τ для финальной схемы.

Связь тау с индуктивностью и RL-цепями

В RL-цепях постоянная времени τ определяет скорость нарастания и затухания тока через индуктивность. Она вычисляется по формуле τ = L / R, где L – индуктивность в генри, R – сопротивление в омах. Например, для катушки с L = 150 мГн и резистора R = 30 Ом τ = 5 мс, что означает, что ток достигнет 63% от установившегося значения за 5 миллисекунд.

Значение τ позволяет корректно подбирать резисторы и катушки для управления переходными процессами и предотвращения пиковых токов. Увеличение L увеличивает τ и замедляет нарастание тока, а увеличение R уменьшает τ, ускоряя процесс стабилизации тока. Это критично при проектировании индукторных фильтров и цепей управления электродвигателями.

Расчет тока в RL-цепи производится по формуле I(t) = I_0 (1 — e^(-t/τ)), где I_0 = U / R. Для цепи с U = 24 В, L = 200 мГн и R = 40 Ом установившийся ток I_0 = 0,6 А, а через одно τ ток составит 0,378 А.

Практическое применение τ в RL-цепях также включает выбор защитных элементов. Для катушек с высоким τ требуется учитывать пиковые значения тока при включении и обеспечивать защиту через предохранители или термисторы, чтобы исключить перегрев компонентов.

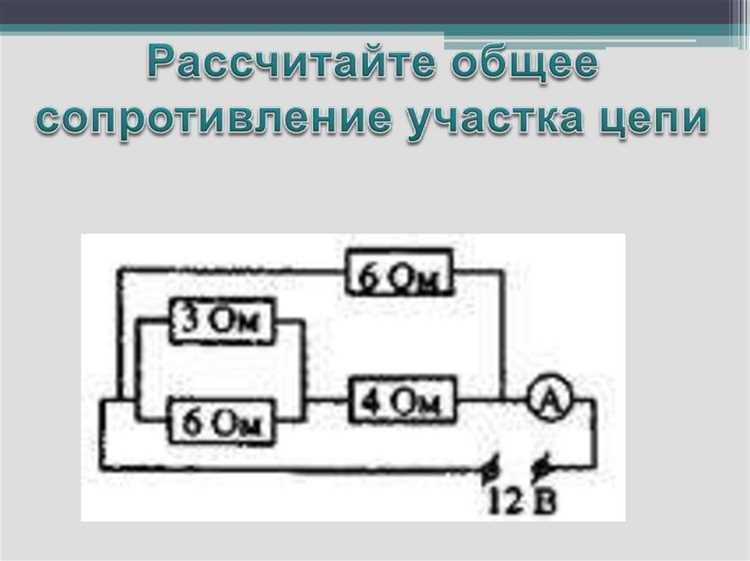

Использование тау для оценки задержки сигналов

Постоянная времени τ напрямую влияет на задержку сигналов в RC- и RL-цепях. В RC-цепи напряжение на конденсаторе достигает 63% от поданного уровня за время τ, что позволяет оценить минимальную задержку сигнала при переходных процессах. Для цепи с R = 10 кОм и C = 100 мкФ τ = 1 с, а сигнал стабилизируется практически полностью через 5τ, то есть 5 с.

В цифровых схемах τ используется для расчета задержки фронта сигнала на входах логических элементов. Например, при RC-фильтре на входе микроконтроллера с τ = 2 мс фронт сигнала достигнет 63% амплитуды через 2 мс, а до 95% – примерно через 6 мс. Это важно при синхронизации высокочастотных сигналов и минимизации ошибок считывания.

В RL-цепях постоянная времени определяет задержку нарастания тока. Для катушки L = 50 мГн с резистором R = 25 Ом τ = 2 мс, что позволяет заранее оценить скорость реакции цепи на включение нагрузки и корректно выбрать защитные элементы.

Для уменьшения задержки сигналов в аналоговых и цифровых схемах применяют снижение τ через уменьшение R или C в RC-цепях и повышение R или снижение L в RL-цепях. Такой подход позволяет точно регулировать скорость отклика без превышения допустимых токов и напряжений компонентов.

Применение тау при настройке фильтров и стабилизаторов

Постоянная времени τ используется для точного подбора компонентов фильтров и стабилизаторов, чтобы обеспечить заданный частотный отклик и минимизировать колебания напряжения. В RC-фильтрах низких частот τ определяет срезную частоту по формуле f_c = 1 / (2πτ). Например, для R = 15 кОм и C = 100 нФ f_c ≈ 106 Гц.

Основные рекомендации при настройке фильтров и стабилизаторов:

• Для уменьшения пульсаций напряжения в стабилизаторах увеличивают τ, выбирая большие емкости конденсаторов или увеличивая сопротивление шунтирующих резисторов.
• Для повышения быстродействия фильтров снижают τ, уменьшая C или R, чтобы сигналы проходили с меньшей задержкой и без сильного затухания амплитуды.
• При проектировании полосовых фильтров τ задает временные характеристики каждого звена, позволяя точно контролировать верхнюю и нижнюю частоты пропускания.
• При использовании RC-цепей в стабилизаторах напряжения τ помогает определить время восстановления после кратковременных скачков входного напряжения.

Практическое применение τ позволяет инженерам балансировать между скоростью отклика и сглаживанием сигналов. Например, в цепи с R = 10 кОм и C = 220 мкФ τ = 2,2 с, что обеспечивает плавное подавление колебаний и предотвращает выбросы напряжения на нагрузке.

Роль тау в моделировании динамики электрических схем

В симуляциях τ используется для расчета временной шкалы процессов. Например, в RC-цепи с R = 5 кОм и C = 47 мкФ τ = 0,235 с, что позволяет оценить, через сколько времени конденсатор достигнет заданного напряжения и спланировать корректировку сигналов в цифровых или аналоговых схемах.

Для RL-цепей τ = L / R определяет скорость нарастания и спада тока. В катушке с L = 100 мГн и R = 50 Ом τ = 2 мс, что важно учитывать при моделировании индуктивных фильтров и цепей управления двигателями для предотвращения перегрузки источников и перегрева компонентов.

Использование τ в моделировании позволяет:

• Определять время стабилизации напряжения и тока при включении и выключении элементов схемы.
• Подбирать номиналы резисторов, конденсаторов и катушек для достижения требуемого отклика схемы.
• Прогнозировать влияние паразитных элементов и корректировать дизайн до физического изготовления прототипа.

Точная оценка τ в моделях повышает надежность проектируемых устройств, сокращает время настройки и предотвращает ошибки, связанные с несвоевременным откликом схем на динамические изменения сигналов.

Практические примеры выбора компонентов на основе тау

Постоянная времени τ используется для подбора резисторов, конденсаторов и катушек в зависимости от требуемой скорости реакции и частотных характеристик схем. Рассмотрим конкретные примеры:

• RC-фильтр низких частот: для срезной частоты f_c = 200 Гц выбираем τ = 1 / (2πf_c) ≈ 0,8 мс. Если выбран конденсатор C = 100 нФ, то сопротивление резистора R = τ / C ≈ 8 кОм.
• Разряд конденсатора в таймере: требуется, чтобы конденсатор C = 220 мкФ полностью разрядился за 5 с. Выбираем τ = 1 с, что дает сопротивление R = τ / C ≈ 4,55 кОм.
• RL-цепь для плавного включения индуктивной нагрузки: L = 50 мГн, требуется, чтобы ток достиг 63% за 1 мс. τ = L / R = 1 мс, следовательно, R = L / τ = 50 Ом.
• Стабилизатор напряжения с фильтром: необходимо снизить пульсации до 5% за 2τ. Если выбран конденсатор 470 мкФ, то сопротивление шунтирующего резистора R = τ / C ≈ 8,5 кОм.

Использование τ при выборе компонентов позволяет балансировать между скоростью отклика и защитой схемы от пиковых токов. Важно учитывать фактические номиналы компонентов и при необходимости корректировать расчеты для учета допусков и паразитных элементов.

Вопрос-ответ:

Что такое постоянная времени τ и как она влияет на поведение RC-цепи?

Постоянная времени τ в RC-цепи определяется как произведение сопротивления R на емкость C: τ = R × C. Она показывает, за какое время напряжение на конденсаторе достигнет около 63% от приложенного значения. Чем больше τ, тем медленнее происходит зарядка или разрядка конденсатора. Например, если R = 10 кОм и C = 100 мкФ, τ = 1 с, что означает, что через одну секунду напряжение на конденсаторе составит примерно 63% от максимального значения, а полная зарядка завершится примерно за 5 секунд.

Как τ используется при настройке фильтров низких и высоких частот?

В RC-фильтрах τ определяет срезную частоту цепи. Для фильтра низких частот срезная частота f_c рассчитывается как f_c = 1 / (2πτ). Если, например, требуется f_c = 200 Гц и конденсатор выбран C = 100 нФ, сопротивление резистора должно быть R = τ / C ≈ 8 кОм. Для фильтров высоких частот τ также влияет на скорость передачи сигнала через цепь: меньшая τ позволяет сигналу быстрее проходить через фильтр, обеспечивая более резкий фронт импульсов.

В RL-цепях что показывает постоянная времени и как её учитывать при проектировании?

В RL-цепях τ = L / R, где L — индуктивность, R — сопротивление. Она определяет скорость нарастания тока через катушку при подаче напряжения. Например, катушка L = 50 мГн с R = 25 Ом имеет τ = 2 мс, значит ток достигнет 63% от установившегося значения за 2 миллисекунды. При проектировании схем управления двигателями или индуктивными фильтрами τ помогает подбирать резисторы и катушки так, чтобы ток не превышал допустимые значения и компоненты не перегревались.

Какая роль τ при моделировании переходных процессов в электрических схемах?

При моделировании τ позволяет предсказывать динамику изменения напряжения и тока без сложного решения дифференциальных уравнений. В RC-цепях оно показывает скорость зарядки и разрядки конденсатора, а в RL-цепях — скорость нарастания и спадания тока. Зная τ, можно правильно выбрать параметры компонентов, рассчитать задержку сигналов и спрогнозировать поведение цепи при кратковременных изменениях напряжения.

Как на практике используют τ для выбора резисторов и конденсаторов в таймерах и стабилизаторах?

При проектировании таймеров τ помогает рассчитать время зарядки и разрядки конденсатора, чтобы задержка сигнала соответствовала требованиям. Например, если нужно, чтобы конденсатор C = 220 мкФ разрядился за 5 секунд, выбирают τ = 1 с, тогда R = τ / C ≈ 4,55 кОм. В стабилизаторах τ используется для подбора шунтирующих резисторов и конденсаторов, чтобы сглаживать пульсации и уменьшать колебания напряжения на выходе, сохраняя при этом допустимый отклик цепи на скачки входного напряжения.

Как τ влияет на длительность переходных процессов в RC-цепях и как это учитывать при проектировании таймеров?

Постоянная времени τ в RC-цепях показывает скорость зарядки и разрядки конденсатора. Она определяется как τ = R × C. Например, если R = 20 кОм и C = 100 мкФ, τ = 2 с. Через одну τ напряжение на конденсаторе достигает 63% от приложенного значения, а через 5τ цепь считается полностью заряженной или разряженной. При проектировании таймеров это позволяет точно задать задержку сигнала: выбирают R и C так, чтобы 5τ соответствовало требуемому времени срабатывания.

Можно ли использовать τ для прогнозирования задержки сигналов в фильтрах и стабилизаторах?

Да, постоянная времени τ напрямую отражает скорость реакции цепи на изменение напряжения. В RC-фильтрах она определяет время нарастания или спада сигнала: напряжение достигает 63% от уровня источника за одну τ. Например, в фильтре с R = 10 кОм и C = 47 нФ τ ≈ 0,47 мс. В стабилизаторах τ позволяет рассчитать, как быстро выходное напряжение вернется к номинальному после кратковременных скачков входного сигнала, и подобрать компоненты, обеспечивающие минимальные колебания без излишних пиков токов.
