Что такое функциональная схема устройства

Функциональная схема устройства представляет собой графическое отображение взаимодействия всех узлов и элементов оборудования. Она позволяет наглядно проследить, как сигнал или энергия передаются от одного блока к другому, и выявить критические точки, которые могут стать причиной сбоев.

Для составления схемы необходимо точно определить назначение каждого компонента: сенсоры собирают данные, контроллеры обрабатывают информацию, а исполнительные механизмы реализуют команды. Важно обозначать не только связи, но и направления потоков данных или энергии, чтобы схема отражала реальные процессы.

Использование функциональной схемы облегчает диагностику и модернизацию устройства. Например, при сбое в блоке управления схема позволяет быстро определить, какие сенсоры и исполнительные устройства будут затронуты, а также прогнозировать последствия на работу всей системы.

Рекомендовано сопровождать схемы краткими пояснениями по типам сигналов, напряжений и протоколов передачи данных. Это снижает риск ошибок при сборке, ремонте или изменении конфигурации оборудования и обеспечивает точное понимание работы устройства для всех участников процесса.

Определение и типы функциональных схем

Существуют несколько основных типов функциональных схем:

При выборе типа схемы важно учитывать цель: диагностика, оптимизация работы или обучение персонала. Для технического обслуживания рекомендуется использовать блочно-функциональные схемы с дополнением потоков сигналов, чтобы сразу видеть причины возможных сбоев и зоны влияния каждого компонента.

Идентификация ключевых компонентов устройства

Идентификация ключевых компонентов начинается с определения элементов, которые выполняют критические функции: сенсоры фиксируют параметры среды или состояния системы, контроллеры обрабатывают данные и принимают решения, исполнительные механизмы реализуют команды. Пропуск даже одного такого элемента может исказить работу всей схемы.

Для точного выделения компонентов рекомендуется использовать маркировку с уникальными обозначениями и фиксировать их характеристики: напряжение, диапазон сигналов, тип интерфейса. Например, датчик температуры с выходным сигналом 4–20 мА должен быть отмечен отдельно от цифрового датчика с I2C-интерфейсом.

Следующий шаг – определение связей между узлами. Компоненты, через которые проходят основные потоки информации или энергии, следует обозначать как центральные. Это позволяет при проектировании и ремонте сразу видеть, какие блоки влияют на работу всего устройства и какие узлы требуют первоочередной проверки при сбое.

Рекомендуется фиксировать ключевые компоненты в виде схемы с минимальным количеством абстракций: каждый элемент должен быть идентифицирован по функции и типу сигнала. Это облегчает внедрение изменений, замену устаревших деталей и подготовку документации для персонала, отвечающего за эксплуатацию устройства.

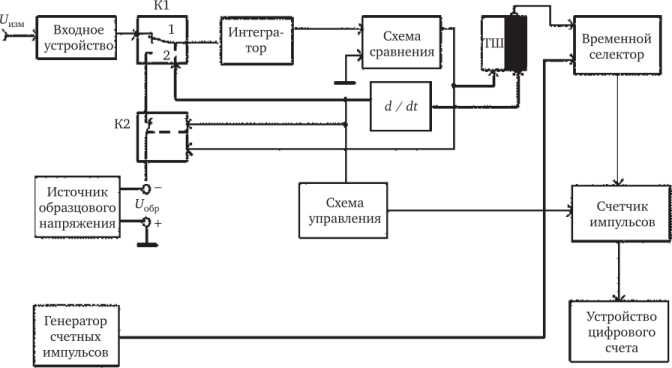

Последовательность передачи сигналов между узлами

Последовательность передачи сигналов определяет, как информация или энергия перемещается между компонентами устройства, и влияет на точность и скорость работы системы. Правильное отображение этих потоков позволяет выявить узкие места и оптимизировать взаимодействие блоков.

Для анализа передачи сигналов рекомендуется придерживаться следующей схемы действий:

1. Выделить все источники сигналов: сенсоры, входные интерфейсы, генераторы импульсов.
2. Определить направление передачи данных или энергии от источника к исполнительным механизмам.
3. Фиксировать точки обработки сигналов: контроллеры, фильтры, преобразователи.
4. Отметить временные задержки и возможные циклы обратной связи.
5. Пронумеровать последовательность передачи для удобства диагностики и тестирования.

Особое внимание следует уделять узлам с несколькими входами и выходами, так как они создают ветвления сигналов. Например, микроконтроллер с четырьмя сенсорными входами и двумя исполнительными выходами требует отдельного анализа каждого потока данных.

Для практического применения полезно составлять схемы с указанием типов сигналов (аналоговые, цифровые, силовые) и уровней напряжения. Это помогает избежать ошибок при подключении, ускоряет тестирование и облегчает последующую модернизацию системы.

Методы визуализации функциональных связей

Визуализация функциональных связей позволяет быстро оценить взаимодействие компонентов и выявить критические узлы. Наиболее используемые методы включают блок-схемы, диаграммы потоков сигналов и структурные схемы подсистем.

Блок-схемы используют прямоугольники для обозначения компонентов и стрелки для отображения направлений потоков. Для сложных устройств рекомендуется добавлять цветовую кодировку по типу сигнала или уровню напряжения, чтобы сразу различать аналоговые и цифровые потоки.

Диаграммы потоков сигналов концентрируются на направлениях и последовательности передачи информации. Например, при анализе работы промышленного контроллера можно выделить отдельные линии передачи команд, обратной связи и ошибок, что облегчает отладку и тестирование.

Структурные схемы подсистем показывают иерархию и взаимозависимости блоков. Они полезны для планирования модернизации, так как позволяют увидеть, какие узлы влияют на несколько подсистем одновременно.

При подготовке схем важно сопровождать их пояснениями о типе сигналов, протоколах и уровнях напряжения. Это снижает риск ошибок при подключении, ускоряет диагностику и облегчает внедрение изменений без нарушения работы устройства.

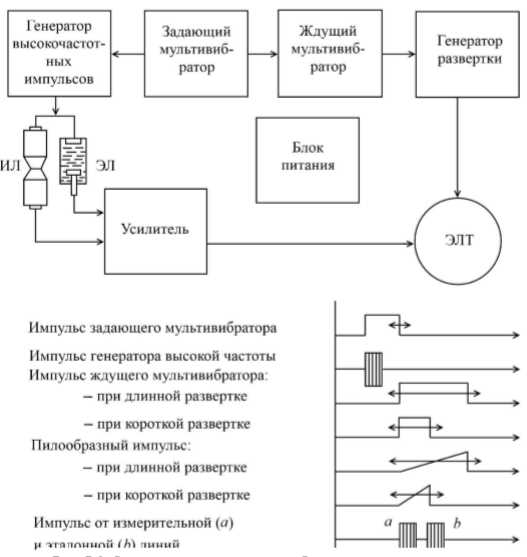

Примеры использования схем для диагностики

Функциональные схемы позволяют выявлять неисправности на ранней стадии, анализируя последовательность работы компонентов. Например, при сбое привода промышленного робота схема показывает, какой сенсор или исполнительный механизм перестал передавать сигнал, что сокращает время поиска причины.

В электрических системах схемы помогают локализовать короткие замыкания или обрывы линий. Если сигнал не достигает контроллера, визуализация потоков позволяет отследить точку разрыва и определить, какой элемент требует замены.

При обслуживании HVAC-систем функциональные схемы демонстрируют последовательность передачи данных от датчиков температуры и давления к контроллерам и исполнительным механизмам. Это позволяет точно определить, какие узлы вызывают нестабильность работы или неправильное регулирование.

Для сложных устройств рекомендуется вести актуализированные схемы с пометками о реальном состоянии компонентов. Это облегчает плановое техническое обслуживание, ускоряет диагностику после аварий и позволяет внедрять изменения без нарушения работы всей системы.

Анализ влияния отдельных блоков на работу устройства

Анализ отдельных блоков позволяет определить, какие элементы оказывают наибольшее влияние на функционирование системы. Для этого необходимо оценивать не только их роль в передаче сигналов, но и степень воздействия на последовательность работы других компонентов.

Например, в системе автоматического контроля температуры контроллер влияет на корректность работы всех исполнительных механизмов, а сбой одного датчика температуры может вызвать некорректное управление всем контуром отопления.

Для анализа рекомендуется использовать метод пошагового отключения блоков или симуляции их работы в программных моделях. Это позволяет выявить зависимые узлы и предсказать последствия отказа каждого компонента без риска повреждения оборудования.

Дополнительно полезно фиксировать параметры каждого блока: диапазон сигналов, время отклика и критические пороги. Такая детализация позволяет точно определять, какие элементы требуют первоочередного контроля и замены при обслуживании, а также оптимизировать взаимодействие узлов для повышения стабильности работы всей системы.

Вопрос-ответ:

Как определить, какой тип функциональной схемы подходит для моего устройства?

Выбор схемы зависит от цели анализа. Если нужно показать логику работы и последовательность взаимодействия основных узлов, используют блочно-функциональную схему. Для оценки иерархии подсистем подходит структурная схема, а для исследования потоков данных или энергии — диаграмма потоков сигналов. Важно учитывать сложность устройства и количество взаимозависимых компонентов.

Каким образом можно визуализировать взаимодействие нескольких контроллеров в одной системе?

Для нескольких контроллеров полезно строить схемы с отдельными блоками для каждого контроллера и отображать линии передачи данных между ними. Рекомендуется обозначать тип сигнала и направление потока. Если система сложная, удобно использовать цветовую кодировку и нумерацию линий, чтобы отслеживать последовательность обработки данных и предотвращать конфликты команд.

Почему важна точная идентификация сенсоров и исполнительных механизмов при создании схемы?

Каждый сенсор и исполнительный механизм имеет определённый диапазон сигналов, напряжение и способ взаимодействия с контроллером. Ошибки в идентификации могут привести к неправильной передаче данных или сбоев в работе устройства. Правильная маркировка и фиксация характеристик позволяют корректно отображать связи в функциональной схеме и ускоряют диагностику.

Как функциональная схема помогает при диагностике сложных промышленных систем?

Схема позволяет проследить последовательность передачи сигналов от сенсоров к контроллерам и исполнительным механизмам. При сбое можно определить, какой узел перестал передавать сигнал и какие блоки окажутся затронуты. Также схема позволяет прогнозировать последствия отказа, облегчает тестирование и планирование замены компонентов без нарушения работы всей системы.

Какие параметры блока следует учитывать при анализе его влияния на работу устройства?

При анализе влияния блоков оценивают диапазон сигналов, скорость отклика, допустимые нагрузки и критические пороги. Также важно учитывать, какие другие узлы зависят от работы этого блока. Такая информация помогает планировать обслуживание, выявлять слабые места и оптимизировать работу устройства без изменения аппаратной структуры.

Как правильно отображать направления передачи сигналов на функциональной схеме?

Направления передачи сигналов на схеме обычно показываются стрелками, указывающими поток данных или энергии от одного блока к другому. Для устройств с несколькими источниками сигналов полезно использовать разные цвета или типы линий для аналоговых и цифровых потоков. Это помогает сразу видеть, какие узлы принимают входные данные, какие их обрабатывают, а какие формируют выходной сигнал. Также рекомендуется пронумеровывать последовательность прохождения сигналов в сложных цепях, чтобы ускорить диагностику и тестирование.

Можно ли использовать функциональные схемы для прогнозирования последствий отказа блока?

Да, функциональные схемы помогают предсказать последствия отказа отдельных узлов. Если отмечены все связи и зависимости между компонентами, становится видно, какие блоки перестанут получать сигналы или управляющие команды. Например, при отказе сенсора температуры схема покажет, какие контроллеры и исполнительные механизмы окажутся затронуты, позволяя планировать обходные действия или замену оборудования без остановки всей системы.
