Стабилизированный и нестабилизированный блок питания в чем отличие

Стабилизированные и нестабилизированные блоки питания отличаются принципом формирования выходного напряжения. В стабилизированных устройствах напряжение поддерживается на заданном уровне с точностью до 1–3%, что критично для чувствительной электроники, микроконтроллеров и измерительных приборов. Нестабилизированные блоки питания допускают колебания до 10–20% при изменениях сетевого напряжения, что делает их подходящими для мощных двигателей, ламп накаливания и нагревательных элементов.

Выбор типа блока питания напрямую влияет на надежность работы подключенного оборудования. Например, для светодиодной ленты постоянного тока с номиналом 12 В и током 2 А нестабилизированный блок может вызывать мерцание и сокращение срока службы светодиодов. Стабилизированный источник обеспечит ровное напряжение и защиту от перегрузок, снижая риск выхода компонентов из строя.

При проектировании электроники также важно учитывать шум и пульсации на выходе. Стабилизированные блоки питания используют фильтры и схемы обратной связи, которые ограничивают пульсации до 50–100 мВ на 12 В, тогда как нестабилизированные могут выдавать колебания в сотни милливольт, что критично для аналоговых схем и аудиоустройств. Практически это означает необходимость дополнительной фильтрации или применения стабилизатора при использовании нестабилизированного источника.

Кроме технических характеристик, решающим фактором становится стоимость и сложность обслуживания. Нестабилизированные блоки питания дешевле и проще в ремонте, но их использование ограничено бытовыми и промышленными нагрузками с допустимыми колебаниями напряжения. Стабилизированные решения дороже и сложнее, но экономят ресурсы подключенных устройств и минимизируют риски нестабильной работы.

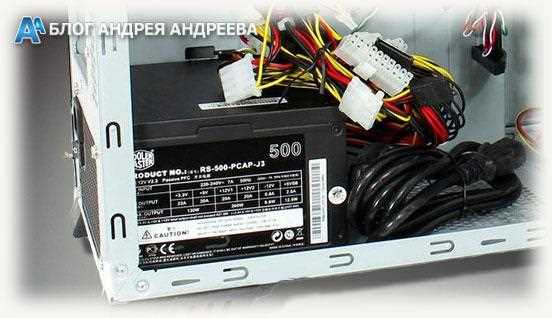

Принцип работы стабилизированного и нестабилизированного блока питания

Нестабилизированный блок питания формирует выходное напряжение напрямую через трансформатор и выпрямитель. Выходное напряжение повторяет колебания сети и зависит от нагрузки: при увеличении потребления оно падает, при снижении – растет. В пиковых точках напряжение может превышать номинал на 10–20%, что допустимо для резистивных нагрузок, но опасно для электронных схем с низким запасом по напряжению.

Стабилизированный блок питания использует активные элементы и схемы обратной связи для поддержания постоянного напряжения. После выпрямления переменного тока напряжение проходит через фильтр и стабилизатор, который корректирует отклонения от номинала. В современных линейных стабилизаторах это транзисторный каскад с опорным напряжением, а в импульсных – цифровой контроллер, регулирующий длительность импульсов для точного поддержания выходного уровня.

Разница в работе проявляется и в нагрузочной способности. Нестабилизированный источник теряет до 15% напряжения при токе, близком к максимальному, в то время как стабилизированный держит величину в пределах 1–3%, даже при кратковременных скачках тока. Это делает стабилизированные блоки предпочтительными для микроконтроллеров, датчиков и светодиодных модулей, где превышение или падение напряжения ведет к отказу устройств.

Для наглядного сравнения можно использовать следующую схему:

Выбор между стабилизированным и нестабилизированным блоком зависит от требований к точности напряжения и чувствительности нагрузки. Для устройств с низким уровнем допуска колебаний критичен стабилизатор, а для силовых или резистивных нагрузок допустим нестабилизированный источник.

Влияние колебаний сети на выходное напряжение

Колебания сетевого напряжения напрямую отражаются на работе нестабилизированных блоков питания. При повышении сетевого напряжения на 10–15% выход нестабилизированного источника увеличивается пропорционально, что может привести к перегреву электронных компонентов и сокращению срока службы светодиодов, конденсаторов и микросхем. При падении сети на 10–20% выходное напряжение снижается, что вызывает нестабильную работу двигателей, снижение яркости ламп или сбои в сенсорных устройствах.

Стабилизированные блоки питания компенсируют такие колебания через схемы обратной связи и стабилизирующие элементы. Для линейных стабилизаторов допустимое отклонение сетевого напряжения ±15–20% практически не отражается на выходном уровне, а импульсные источники выдерживают перепады до ±30% без снижения точности. Это обеспечивает стабильную работу микроконтроллеров, цифровых датчиков и чувствительных аналоговых схем.

Практически это означает, что при использовании нестабилизированного источника необходимо заранее оценивать диапазон колебаний сети и учитывать запасы по напряжению у подключенных устройств. Например, для 12 В светодиодной ленты с потреблением 3 А рекомендуется выбирать нестабилизированный блок с напряжением на 15–20% ниже максимального порога светодиодов, либо подключать стабилизатор после блока питания.

Рекомендация: в районах с нестабильной сетью или при работе с электроникой с точным требованием к напряжению всегда использовать стабилизированный блок питания, чтобы исключить риск выхода оборудования из строя и обеспечить постоянную производительность устройств.

Использование в электронике: когда нужен стабилизатор

Стабилизатор необходим в цепях с чувствительными компонентами, где отклонение напряжения более 3% способно вызвать сбои или повреждения. Это микроконтроллеры, процессоры, аналоговые датчики и цифровые платы управления, где падение или рост напряжения приводит к нестабильной логике или искажению сигналов.

Для светодиодных модулей с номинальным напряжением 12 В и током 1–5 А нестабилизированный блок может вызывать мерцание и перегрев диодов. Применение стабилизатора позволяет удерживать напряжение в пределах ±1% и продлевает срок службы светодиодов, предотвращает появление паразитных шумов в аудиосхемах и видеоустройствах.

В аналоговой электронике стабилизатор предотвращает дрейф показаний измерительных приборов и снижает шум в усилителях. Для схем питания датчиков температуры, давления или тока стабилизированный источник обеспечивает точность измерений и исключает ложные срабатывания при колебаниях сети.

При проектировании автономных устройств с батарейным питанием стабилизатор поддерживает постоянное напряжение на всей рабочей группе компонентов, компенсируя падение напряжения по мере разряда аккумуляторов. Это критично для микропроцессорных систем, роботов и дронов, где нестабильное напряжение напрямую влияет на функциональность и безопасность.

Типичные устройства для нестабилизированных блоков питания

Среди бытовой техники нестабилизированные источники чаще всего встречаются в обогревателях, лампах накаливания и утюгах. Эти устройства потребляют большой ток и нагревательные элементы не чувствительны к точной величине напряжения, поэтому простая схема с трансформатором и выпрямителем полностью удовлетворяет требованиям.

В промышленности нестабилизированные блоки применяются для питания насосов, вентиляторов и компрессоров, где допускаются пульсации и отклонения напряжения. Такие схемы дешевле в производстве и надежнее при высоких токах, а снижение напряжения на 10–20% не критично для работоспособности механизмов.

Для радиолюбителей и простых лабораторных установок нестабилизированные источники подходят для питания светодиодов с высоким допуском по напряжению, моторчиков и нагревательных элементов, где точность не играет решающей роли. Они обеспечивают базовую функциональность без сложной электроники и минимизируют затраты на ремонт.

Разница в шуме и пульсациях на выходе

Нестабилизированные блоки питания формируют выходное напряжение с выраженными пульсациями и высокочастотными шумами. Их амплитуда может достигать 200–500 мВ на 12 В нагрузке, что критично для аналоговых схем, аудиотехники и цифровых плат с низким уровнем помехоустойчивости.

Стабилизированные источники минимизируют пульсации до 10–50 мВ на 12 В благодаря фильтрам и схемам обратной связи. Это позволяет поддерживать чистый сигнал для чувствительных компонентов и предотвращает появление искажений в аудиосистемах и датчиках.

Практические рекомендации по выбору источника с учетом шумов и пульсаций:

• Для микроконтроллеров и сенсорных модулей использовать стабилизированные блоки с пульсациями менее 50 мВ.
• В аудиотехнике важны линейные стабилизаторы с минимальным шумом на выходе, чтобы избежать фонового гула и искажений.
• Для нагревательных и силовых нагрузок нестабилизированный блок допустим, шумы и пульсации не влияют на работу.
• При необходимости снижения пульсаций нестабилизированного источника можно добавить LC-фильтр или конденсаторы большой емкости на выходе.

Тепловыделение и энергопотребление

Стабилизированные и нестабилизированные блоки питания различаются по тепловыделению и КПД. Линейные стабилизаторы теряют до 20–30% энергии на тепловую рассеяние, особенно при падении напряжения с 24 В на 12 В при токе 2–3 А. Импульсные стабилизированные источники обладают КПД 85–95%, но требуют дополнительной схемотехники для управления и фильтрации.

Нестабилизированные блоки питания имеют более простую конструкцию и меньшие тепловые потери, так как ток идет напрямую через выпрямитель и фильтр. Потери составляют 5–10% от мощности при стандартных нагрузках, что делает их экономичными для резистивных и силовых нагрузок.

Практические рекомендации по управлению тепловыделением и энергопотреблением:

• Для линейных стабилизаторов использовать радиаторы с площадью охлаждения не менее 100 см² на 1 А тока, чтобы избежать перегрева.
• Импульсные стабилизаторы требуют вентиляции или активного охлаждения при нагрузке выше 5–10 А, особенно при напряжении входа значительно выше номинала выхода.
• Нестабилизированные источники можно применять без активного охлаждения при токах до 5–10 А, если корпус обеспечивает естественную конвекцию.
• При проектировании электроники учитывать потери энергии на стабилизаторе, чтобы корректно рассчитывать автономность батарейных систем.

Стоимость и сложность ремонта

Нестабилизированные блоки питания обладают простой конструкцией: трансформатор, выпрямитель и фильтр. Их производство дешево, а ремонт обычно ограничивается заменой диодов или конденсаторов. Стоимость комплектующих для источника на 12 В и током 3 А редко превышает 10–15% от цены нового устройства.

Стабилизированные блоки питания сложнее по схемотехнике. Линейные стабилизаторы содержат транзисторы, опорные напряжения и защитные элементы, а импульсные – контроллер, драйвер транзисторов и фильтры. Это увеличивает стоимость производства на 30–50% и делает ремонт более трудоемким: необходимо проверять цепи обратной связи, элементы фильтрации и исправность контроллера. Неправильная диагностика может привести к повторной поломке.

Практические рекомендации по ремонту и выбору:

• Для устройств с высокой нагрузкой и простой схемой выгоднее использовать нестабилизированные блоки: дешевле и проще ремонтировать.
• Для электроники с чувствительными компонентами стабилизатор оправдан, несмотря на более высокую цену ремонта и сложность диагностики.
• При частых скачках сети стабилизированный источник снижает риск повреждения оборудования и экономит средства на ремонте подключенных устройств.
• При проектировании лабораторных или учебных блоков питания предпочтение нестабилизированным схемам уменьшает расходы на обслуживание и замену деталей.

Выбор блока питания под конкретную задачу

При выборе блока питания важно ориентироваться на требования к стабильности напряжения и чувствительность нагрузки. Для микроконтроллеров, цифровых плат и сенсорных модулей необходимо использовать стабилизированные источники с пульсациями не более 50 мВ и отклонением ±1–3%. Это гарантирует корректную работу схем и предотвращает ложные срабатывания.

Для светодиодных лент и модулей с низким допуском по напряжению также рекомендуется стабилизатор, чтобы избежать мерцания и перегрева диодов. Например, светодиодный модуль 12 В, 3 А, при нестабилизированном источнике с колебаниями ±15% может сокращать срок службы вдвое.

Для резистивных и силовых нагрузок, таких как нагреватели, лампы накаливания, насосы и вентиляторы, достаточно нестабилизированного блока с запасом по мощности 10–20%. Простая конструкция снижает стоимость и упрощает обслуживание, а колебания напряжения на выходе не влияют на работоспособность устройств.

Практическое правило: оцените диапазон допустимых колебаний напряжения и чувствительность нагрузки. Если оборудование терпит отклонения более ±10%, подойдет нестабилизированный источник. Если требуется точное напряжение и минимальные пульсации – выбирайте стабилизированный блок питания.

Для автономных систем с аккумуляторами стабилизатор обеспечивает равномерное питание при разряде батарей, что важно для роботов, дронов и портативных устройств. При этом выбирается источник с запасом по току 20–30% от номинальной нагрузки, чтобы избежать перегрева и нестабильности.

Вопрос-ответ:

В чем принципиальная разница между стабилизированным и нестабилизированным блоком питания?

Стабилизированный блок питания поддерживает постоянное выходное напряжение с отклонением 1–3% независимо от колебаний сети или нагрузки. Он использует схемы обратной связи и активные элементы для корректировки напряжения. Нестабилизированный источник формирует напряжение напрямую через трансформатор и выпрямитель, поэтому выход зависит от сети и нагрузки, и колебания могут достигать 10–20%. Это делает его приемлемым для резистивных и силовых устройств, но неприемлемым для чувствительной электроники.

Можно ли использовать нестабилизированный блок питания для светодиодной ленты 12 В?

Использование нестабилизированного источника допустимо только для светодиодов с высоким запасом по напряжению, так как колебания ±10–15% могут вызвать мерцание и ускоренный износ диодов. Для стабильной яркости и долговечности рекомендуется стабилизированный блок, который удерживает напряжение в пределах ±1–3% и снижает риск перегрева компонентов.

Почему стабилизированные блоки питания выделяют больше тепла при работе?

Линейные стабилизаторы теряют часть энергии на тепловое рассеяние, особенно при значительном падении напряжения с входа на выход. Например, при снижении с 24 В на 12 В и токе 2–3 А до 30% энергии может уходить в тепло. Импульсные стабилизаторы теряют меньше энергии, но используют более сложную схемотехнику с контроллерами и фильтрами, что также требует охлаждения при высокой нагрузке.

Какие устройства безопасно питать от нестабилизированного блока?

Нестабилизированные источники подходят для нагрузок, устойчивых к колебаниям напряжения. Это электродвигатели, лампы накаливания, обогреватели, насосы, вентиляторы. Такие устройства нормально работают при отклонении напряжения до 15–20%, поэтому простая конструкция блока питания с трансформатором и выпрямителем полностью удовлетворяет их требованиям.

Как правильно выбрать блок питания для автономного робота с аккумулятором?

Для автономных устройств с батареями стабилизатор поддерживает ровное напряжение на всех компонентах при падении заряда. Рекомендуется выбирать блок с запасом по току 20–30% от потребления робота, чтобы избежать перегрева и нестабильной работы. Нестабилизированный источник в этом случае может вызывать сбои датчиков и микроконтроллеров по мере разряда аккумуляторов, поэтому стабилизатор обеспечивает более стабильную работу всей системы.

Почему на выходе нестабилизированного блока питания возникают заметные пульсации, а у стабилизированного они минимальны?

Нестабилизированный блок питания формирует напряжение напрямую через трансформатор и выпрямитель, поэтому любое колебание сети или изменение нагрузки сразу отражается на выходе. Пульсации могут достигать нескольких сотен милливольт на 12 В, что делает источник непригодным для чувствительной электроники. Стабилизированный блок использует фильтры и схемы обратной связи, которые корректируют напряжение и компенсируют скачки сети. В результате пульсации ограничиваются десятками милливольт, а напряжение остается практически постоянным, что обеспечивает стабильную работу микроконтроллеров, сенсоров и светодиодов без риска перегрева или сбоев в работе.
