Проекты и идеи для программирования на Ардуино

Программирование на ардуино что можно сделать

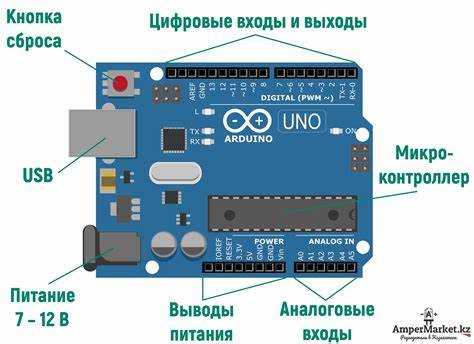

Программирование на ардуино что можно сделать

Ардуино – это мощный инструмент для создания различных проектов в области электроники и программирования. Его открытая платформа позволяет разработчикам и энтузиастам создавать устройства, от простых датчиков до сложных автоматизированных систем. В этой статье мы рассмотрим несколько реальных идей для проектов, которые могут быть реализованы с использованием Ардуино. Все они имеют прикладное значение и позволяют на практике освоить как основы программирования, так и работу с различными компонентами.

1. Умные устройства для повседневной жизни. Одним из самых популярных направлений является создание умных домашних устройств. Например, вы можете собрать систему для управления освещением с помощью мобильного приложения или даже автоматизировать полив растений с использованием датчиков влажности. Такие проекты развивают навыки работы с беспроводной связью и сенсорами, а также учат интегрировать программные решения в реальную жизнь.

2. Сенсоры и мониторинг. Важной частью работы с Ардуино являются различные датчики и системы мониторинга. Вы можете собрать проект для измерения температуры, влажности или качества воздуха в помещении. Это не только полезно для анализа окружающей среды, но и помогает развить навыки работы с различными типами датчиков и их калибровки. Такие проекты часто используются для создания умных домов или для мониторинга здоровья растений и животных.

3. Автоматизация и безопасность. Автоматизация безопасности с помощью Ардуино также пользуется спросом. Например, можно создать систему с датчиками движения и звуковыми сигналами для охраны дома. Эти системы можно настроить для отправки уведомлений в случае активации датчика, что делает их удобными для повседневного использования.

В следующих разделах мы рассмотрим конкретные примеры таких проектов, их преимущества и возможные проблемы, с которыми можно столкнуться при реализации. Эти идеи могут стать хорошим стартом для тех, кто хочет не только научиться программировать, но и создать реальные работающие устройства.

Как создать умную лампочку с управлением через мобильное приложение

1. Выбор компонентов. Основной элемент проекта – это микроконтроллер с возможностью беспроводной связи. Использование ESP8266 или ESP32 позволяет интегрировать Wi-Fi в систему и управлять устройством через интернет. Вам также потребуется реле, которое будет включать и выключать лампочку, и источник питания для Ардуино и реле. Для контроля яркости можно добавить модуль с ШИМ (широтно-импульсная модуляция), если требуется регулировка уровня освещенности.

2. Сборка схемы. Подключите реле к Ардуино, обеспечив правильное соединение через цифровой пин, который будет включать или выключать лампочку. Подключение ESP8266 или ESP32 осуществляется через UART или прямое подключение к микроконтроллеру. Не забудьте о защите схемы с помощью диодов для предотвращения обратных токов, которые могут повредить компоненты.

3. Программирование. Сначала загрузите библиотеку для работы с Wi-Fi модулем. Используйте стандартные функции для подключения к сети, например, через команду WiFi.begin(). После этого настройте сервер на ESP8266/ESP32, который будет получать HTTP-запросы от мобильного приложения. Каждый запрос будет запускать функцию включения или выключения реле. Для более сложных проектов можно интегрировать управление яркостью через протокол MQTT или REST API.

4. Разработка мобильного приложения. Для взаимодействия с умной лампочкой можно использовать приложение Blynk, которое поддерживает управление через Wi-Fi и позволяет создавать интерфейсы с кнопками для включения/выключения и настройки яркости. В Blynk можно настроить кнопки для отправки команд в виде HTTP-запросов, которые будут обработаны сервером на ESP8266/ESP32. Также можно использовать другие мобильные платформы, такие как MIT App Inventor, если нужно разработать приложение с индивидуальным интерфейсом.

5. Тестирование и улучшения. После того как схема собрана и программа загружена, протестируйте систему. Проверьте стабильность соединения Wi-Fi и убедитесь, что управление лампочкой с мобильного устройства происходит без задержек. При необходимости можно добавить дополнительные функции, такие как управление через голосовые команды или интеграцию с другими умными устройствами через платформы типа IFTTT.

Автоматизация полива растений с использованием датчиков влажности

1. Выбор компонентов

  • Микроконтроллер: Ардуино Uno или аналогичная плата подойдет для управления системой.
  • Датчик влажности: Существуют различные типы датчиков, например, FC-28 или YL-69, которые измеряют сопротивление между двумя контактами в почве, что позволяет оценить уровень влажности.
  • Насос: Для полива можно использовать маломощный водяной насос, который подключается к реле и может быть управляем через Ардуино.
  • Реле: Для управления насосом используется реле, которое включает или выключает насос в зависимости от показаний датчика влажности.
  • Источник питания: Используйте отдельный источник питания для насоса, так как Ардуино не может обеспечить достаточную мощность для работы насосов.

2. Схема подключения

  • Подключите датчик влажности к аналоговому пину Ардуино (например, A0).
  • Насос подключается к реле, а реле – к цифровому пину на Ардуино, чтобы управлять включением/выключением насоса.
  • Не забудьте подключить источник питания к насосу и обеспечить правильное подключение проводов, чтобы избежать короткого замыкания.

3. Программирование

Программирование Ардуино заключается в считывании данных с датчика влажности и принятии решения о включении или выключении насоса. Для этого используйте следующий алгоритм:

  1. Чтение значения с датчика влажности с помощью функции analogRead().
  2. Если влажность ниже заданного порога, включаем реле, что, в свою очередь, включает насос.
  3. Если влажность превышает порог, насос отключается.
  4. Циклически проверяйте состояние датчика с интервалом в несколько секунд.

Пример кода:

int moisturePin = A0; // Пин для датчика влажности
int relayPin = 7; // Пин для реле
int threshold = 400; // Порог влажности, ниже которого полив включается
void setup() {
pinMode(relayPin, OUTPUT);
Serial.begin(9600);
}
void loop() {
int moistureValue = analogRead(moisturePin);
Serial.println(moistureValue);
if (moistureValue < threshold) {
digitalWrite(relayPin, HIGH); // Включаем насос
} else {
digitalWrite(relayPin, LOW); // Выключаем насос
}
delay(5000); // Пауза перед следующей проверкой
}

4. Тестирование и улучшения

  • Проверьте работу датчика в различных условиях влажности, чтобы настроить оптимальный порог.
  • При необходимости добавьте функцию настройки порога влажности через мобильное приложение или веб-интерфейс.
  • Для большего удобства можно подключить систему к внешнему источнику данных или интегрировать с умным домом через платформу типа Blynk.

Этот проект позволяет существенно упростить уход за растениями, автоматизируя процесс полива в зависимости от реальных условий почвы. Вы можете адаптировать систему под любые нужды, включая автоматический полив нескольких горшков или использование нескольких датчиков для разных типов растений.

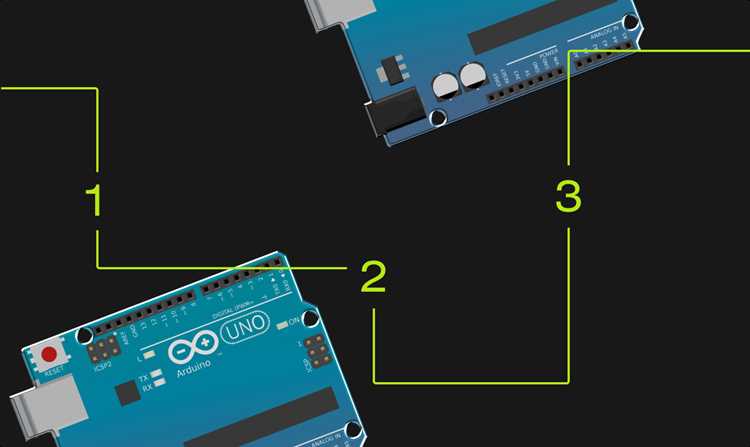

Разработка системы мониторинга температуры и влажности в помещении

Разработка системы мониторинга температуры и влажности в помещении

1. Выбор компонентов

  • Датчик температуры и влажности: Один из самых популярных вариантов – датчик DHT22 или DHT11. DHT22 более точный и имеет широкий диапазон измерений. Он имеет цифровой выход, что упрощает подключение к Ардуино.
  • Микроконтроллер: Ардуино Uno или Arduino Nano идеально подходят для этого проекта, так как они имеют достаточное количество пинов для подключения датчиков и дисплея.
  • Дополнительное оборудование: Если требуется удалённый мониторинг, можно использовать Wi-Fi модуль ESP8266 или ESP32 для отправки данных на сервер или мобильное приложение.

2. Схема подключения

  • Подключите датчик DHT22 к Ардуино. Для этого используйте три провода: питание (VCC), земля (GND) и сигнал (DATA). Сигнальный провод подключается к одному из цифровых пинов на Ардуино (например, D2).
  • Подключите дисплей (например, 16x2) через интерфейс I2C или напрямую к пинам Arduino (SDA, SCL для I2C).
  • Если используете Wi-Fi модуль, подключите его по UART или через интерфейс SPI в зависимости от выбранной модели.

3. Программирование

Для считывания данных с датчика DHT22 используется библиотека DHT, которая упрощает работу с этим датчиком. Код включает в себя следующие этапы:

  1. Инициализация датчика и дисплея.
  2. Чтение значений температуры и влажности с датчика.
  3. Отображение данных на экране.
  4. При необходимости отправка данных на сервер через Wi-Fi (если используется модуль ESP8266/ESP32).

Пример кода для Ардуино с датчиком DHT22 и дисплеем 16x2:

#include
#include
#include
#define DHTPIN 2     // Пин для датчика
#define DHTTYPE DHT22
DHT dht(DHTPIN, DHTTYPE);
LiquidCrystal_I2C lcd(0x27, 16, 2);  // Адрес и размеры дисплея
void setup() {
lcd.begin();
lcd.print("Temp & Humidity");
dht.begin();
}
void loop() {
float h = dht.readHumidity();
float t = dht.readTemperature();
if (isnan(h) || isnan(t)) {
lcd.print("Error reading data");
return;
}
lcd.clear();
lcd.setCursor(0, 0);
lcd.print("Temp: ");
lcd.print(t);
lcd.print(" C");
lcd.setCursor(0, 1);
lcd.print("Humidity: ");
lcd.print(h);
lcd.print(" %");
delay(2000);
}

4. Расширения и улучшения

  • Для удаленного мониторинга данных можно использовать Wi-Fi модуль ESP8266 или ESP32, отправляя информацию на сервер или в облачные сервисы, такие как ThingSpeak.
  • Добавьте возможность настройки порогов температуры и влажности для автоматического включения/выключения устройства (например, вентиляторов или увлажнителей).
  • Интегрируйте систему с мобильными приложениями или платформами для управления умным домом, такими как Blynk или Node-RED.

Создание системы мониторинга температуры и влажности с Ардуино поможет вам не только улучшить контроль за климатом в помещении, но и освоить работу с различными датчиками, дисплеями и методами передачи данных.

Построение системы охраны с датчиком движения и звуковым сигналом

1. Выбор компонентов

  • Датчик движения: Наиболее часто используются датчики PIR (Passive Infrared), такие как HC-SR501. Эти датчики могут обнаруживать изменения в инфракрасном излучении, что позволяет им фиксировать движение в помещении.
  • Звуковой сигнализатор: Для создания звукового сигнала можно использовать пьезоизлучатель. Он легко подключается к Ардуино и издает достаточно громкий сигнал для привлечения внимания.
  • Микроконтроллер: Ардуино Uno или Arduino Nano будут отличным выбором для реализации проекта, так как они обеспечивают достаточное количество пинов для подключения датчиков и сигнальных устройств.
  • Реле: Если вы хотите подключить более мощные устройства, такие как лампы или дополнительные сирены, вам нужно использовать реле для безопасного включения/выключения этих устройств.
  • Источник питания: Для работы всей системы потребуется надежный источник питания для Ардуино и сигнальных устройств, таких как сирены или лампы.

2. Схема подключения

  • Подключите пьезоизлучатель к цифровому пину (например, D3) через резистор (например, 220 Ом), чтобы контролировать громкость сигнала.
  • Если используется реле для управления более мощными устройствами, подключите его к цифровому пину (например, D4), а также подключите к нему нагрузку (сирену или лампу) через соответствующие контакты реле.

3. Программирование

Программирование системы охраны заключается в том, чтобы датчик движения активировал звуковой сигнал и/или другое устройство (например, сирену) при обнаружении движения. Примерный алгоритм работы:

  1. Инициализация датчика движения и звукового сигнализатора.
  2. Чтение данных с датчика движения: если движение обнаружено, активируется звуковой сигнал.
  3. Включение реле для управления дополнительными устройствами (сирена, свет).
  4. В случае обнаружения движения, система должна сработать не мгновенно, а с задержкой, чтобы избежать ложных срабатываний.

Пример кода:

int pirPin = 2;      // Пин для датчика движения
int buzzerPin = 3;   // Пин для пьезоизлучателя
int relayPin = 4;    // Пин для реле (для сирены или лампы)
void setup() {
pinMode(pirPin, INPUT);
pinMode(buzzerPin, OUTPUT);
pinMode(relayPin, OUTPUT);
}
void loop() {
int pirState = digitalRead(pirPin); // Чтение состояния датчика
if (pirState == HIGH) {   // Если движение обнаружено
digitalWrite(buzzerPin, HIGH);  // Включаем звуковой сигнал
digitalWrite(relayPin, HIGH);   // Включаем сирену или другое устройство
delay(5000);  // Держим активированными устройства в течение 5 секунд
digitalWrite(buzzerPin, LOW);   // Выключаем сигнал
digitalWrite(relayPin, LOW);    // Выключаем устройство
}
delay(100);  // Пауза перед следующей проверкой
}

4. Тестирование и улучшения

  • Проверьте систему в различных условиях освещенности, чтобы убедиться в корректной работе датчика PIR. Он может чувствовать движение только в определенной зоне.
  • Настройте чувствительность датчика PIR с помощью потенциометра, если это предусмотрено конструкцией датчика.
  • Добавьте возможность включения дополнительного сигнального устройства (например, камеры или другого устройства безопасности) при активации системы охраны.
  • Если хотите добавить удаленное управление, используйте модуль Wi-Fi ESP8266 или ESP32 для отправки уведомлений на мобильное устройство при срабатывании системы.

Этот проект поможет создать базовую, но эффективную систему охраны для вашего дома или рабочего пространства. Он не только прост в реализации, но и позволяет гибко настраивать устройства под индивидуальные требования безопасности.

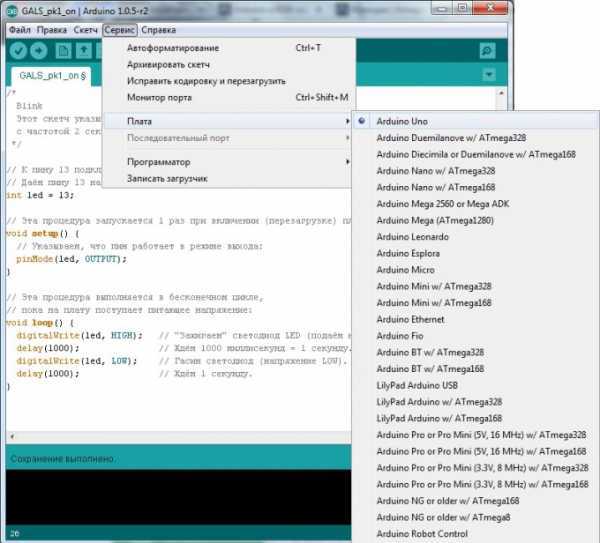

Как сделать умный термометр для мониторинга температуры воды

Как сделать умный термометр для мониторинга температуры воды

1. Выбор компонентов

  • Датчик температуры: Для измерения температуры воды идеально подходит датчик DS18B20. Он обладает высокой точностью и может использоваться в жидкой среде без дополнительных защитных оболочек. Для работы с этим датчиком потребуется библиотека OneWire.
  • Микроконтроллер: Ардуино Uno или Arduino Nano – отличные варианты для этого проекта. Они обладают достаточным количеством пинов для подключения датчиков и дисплеев.
  • Дисплей: Для отображения температуры можно использовать ЖК-дисплей 16x2 с интерфейсом I2C, который позволяет экономить пины на микроконтроллере.
  • Дополнительные компоненты: Для реализации умного термометра можно подключить модуль Wi-Fi ESP8266 для отправки данных в облачные сервисы или на мобильное приложение.

2. Схема подключения

  • Если используете модуль Wi-Fi ESP8266, подключите его к Ардуино через UART (пины TX/RX) для передачи данных на сервер или мобильное приложение.

3. Программирование

Для работы с датчиком DS18B20 и дисплеем потребуется использовать библиотеки OneWire и DallasTemperature. Алгоритм работы системы следующий:

  1. Инициализация датчика температуры и дисплея.
  2. Чтение показаний температуры с датчика.
  3. Отображение температуры на дисплее.
  4. При необходимости отправка данных на сервер через Wi-Fi для удаленного мониторинга.

Пример кода:

#include
#include
#include
#include
#define ONE_WIRE_BUS 2  // Пин для датчика температуры
OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);
LiquidCrystal_I2C lcd(0x27, 16, 2);  // Адрес дисплея и его размеры
void setup() {
lcd.begin();
sensors.begin();
lcd.print("Water Temp:");
}
void loop() {
sensors.requestTemperatures(); // Запрос температуры
float temperature = sensors.getTempCByIndex(0);  // Получение температуры первого датчика
lcd.clear();
lcd.setCursor(0, 0);
lcd.print("Temp: ");
lcd.print(temperature);
lcd.print(" C");
delay(2000); // Пауза перед следующей проверкой
}

4. Тестирование и улучшения

  • Проверьте показания температуры в различных условиях, чтобы убедиться в точности измерений.
  • Для удаленного мониторинга используйте Wi-Fi модуль ESP8266 и отправляйте данные на сервер или в облачные сервисы, такие как ThingSpeak или Blynk.
  • Если хотите добавить функцию оповещений, можно подключить мобильное приложение для получения уведомлений о слишком высокой или низкой температуре.

Этот проект позволяет создавать умный термометр, который будет мониторить температуру воды в реальном времени. Он полезен для аквариумистов, владельцев бассейнов или других систем, где важен стабильный температурный режим.

Создание устройства для автоматического кормления домашних животных

Создание устройства для автоматического кормления домашних животных

1. Выбор компонентов

Компонент Описание
Микроконтроллер Ардуино Uno или Arduino Nano – подходит для управления мотором и датчиками.
Мотор с редуктором Используется для управления дозатором корма. Рекомендуется мотор с небольшим крутящим моментом для плавного движения дозатора.
Датчик уровня корма Инфракрасный или ультразвуковой датчик для мониторинга уровня корма в резервуаре.
Резервуар для корма Контейнер для хранения корма, который соединяется с мотором и дозатором.
Дисплей ЖК-дисплей 16x2 или OLED для отображения информации о текущем состоянии устройства.
Блок питания Для питания Ардуино и мотора, учитывая их требования по напряжению и току.

2. Схема подключения

  • Подключите мотор к цифровому пину на Ардуино через реле или транзистор для управления включением/выключением мотора.
  • Датчик уровня корма подключается к аналоговому пину на Ардуино, чтобы отслеживать уровень корма в резервуаре.
  • Дисплей подключается через интерфейс I2C или напрямую к пинам Ардуино для отображения информации о текущем состоянии устройства.
  • Для питания устройства используйте внешний источник питания, соответствующий требованиям мотора и Ардуино.

3. Программирование

Программирование устройства для автоматического кормления домашних животных заключается в управлении мотором для подачи корма в заранее определенные интервалы времени и в мониторинге уровня корма с помощью датчика. Пример алгоритма работы:

  1. Чтение уровня корма с датчика и отображение данных на дисплее.
  2. При достижении порогового значения уровня корма, устройство подает корм через дозатор.
  3. Установка времени кормления через интерфейс устройства или с помощью кнопок для выбора времени.

Пример кода для Ардуино:

#include
#include
#define MOTOR_PIN 3  // Пин для мотора
#define LEVEL_SENSOR_PIN A0  // Пин для датчика уровня
LiquidCrystal_I2C lcd(0x27, 16, 2);  // Адрес дисплея
void setup() {
lcd.begin();
pinMode(MOTOR_PIN, OUTPUT);
lcd.print("Pet Feeder");
}
void loop() {
int level = analogRead(LEVEL_SENSOR_PIN);  // Считываем уровень корма
lcd.clear();
lcd.setCursor(0, 0);
lcd.print("Level: ");
lcd.print(level);
if (level < 200) {  // Если уровень корма ниже порогового значения
lcd.setCursor(0, 1);
lcd.print("Feeding...");
digitalWrite(MOTOR_PIN, HIGH);  // Включаем мотор для подачи корма
delay(5000);  // Кормление в течение 5 секунд
digitalWrite(MOTOR_PIN, LOW);   // Выключаем мотор
}
delay(5000);  // Пауза перед следующей проверкой уровня
}

4. Тестирование и улучшения

  • Проверьте работу устройства с различными типами кормов, чтобы убедиться, что мотор правильно подает нужное количество корма.
  • Добавьте возможность настройки времени кормления через кнопки или мобильное приложение.
  • Используйте датчик ультразвукового типа для точного измерения уровня корма, чтобы улучшить точность контроля.
  • Для удаленного контроля и управления устройством интегрируйте систему с Wi-Fi модулем ESP8266, отправляя уведомления на мобильное приложение при необходимости кормления.

Это устройство позволит автоматизировать процесс кормления домашних животных и обеспечить регулярное питание, даже если вас нет дома. Возможности расширения включают добавление управления через интернет и более точную настройку работы устройства.

Вопрос-ответ:

Какие простые проекты на Ардуино подойдут для новичка?

Для начинающих хорошо подходят проекты, которые не требуют большого количества компонентов. Например, управление светодиодами, создание мигающего индикатора, простая система сигнализации с датчиком движения или термометром. Такие проекты позволяют освоить основы программирования, работу с портами ввода-вывода и подключение сенсоров.

Можно ли использовать Ардуино для автоматизации дома?

Да, Ардуино часто используют для простых домашних автоматизаций. Примеры включают управление освещением по датчику движения, автоматический полив растений, регулировку температуры с помощью термодатчиков и реле. Для таких проектов потребуется базовое понимание электрических цепей и программирование логики управления.

Какие сенсоры лучше использовать в проектах с Ардуино?

Выбор сенсоров зависит от цели проекта. Для измерения температуры и влажности используют DHT11 или DHT22, для движения — PIR-сенсоры, для освещённости — фотодатчики, для расстояния — ультразвуковые датчики HC-SR04. Начинать стоит с одного-двух сенсоров, чтобы освоить их подключение и обработку данных в коде.

Можно ли создавать проекты на Ардуино, которые взаимодействуют с компьютером или смартфоном?

Да, Ардуино может обмениваться данными с компьютером через USB или с мобильными устройствами через Bluetooth или Wi-Fi модули. Примеры таких проектов включают дистанционное управление роботом, мониторинг датчиков на экране компьютера, уведомления о состоянии системы на смартфон. Для этого понадобится изучить работу библиотек для связи и протоколы передачи данных.

Какие проекты на Ардуино подходят для обучения программированию?

Подходят проекты, где нужно обрабатывать данные, принимать решения и управлять устройствами. Это могут быть мини-роботы, системы сигнализации, автоматические поливальные установки, устройства измерения температуры и влажности. Такие проекты развивают навыки написания кода, понимания логики условий, циклов и работы с переменными.

Какие проекты на Ардуино подходят для обучения начинающих?

Для новичков хорошо подходят простые проекты с минимальным количеством компонентов. Например, можно собрать мигающий светодиод, простую сигнализацию с датчиком движения или температуру и влажность в комнате. Эти проекты помогают понять основы работы с платой, подключение сенсоров и написание базового кода.

Можно ли использовать Ардуино для управления устройствами дома?

Да, Ардуино можно применять для автоматизации некоторых домашних задач. Например, управление освещением по датчику движения, контроль температуры с помощью термодатчиков, автоматический полив растений или включение вентиляторов. Для таких проектов важно понять электрические цепи и научиться программировать условия срабатывания устройств.

Ссылка на основную публикацию
