Переходник dvi vga без штырьков в чем разница

При подключении современного компьютера к старому монитору с разъёмом VGA часто возникает вопрос, почему переходник DVI–VGA без штырьков либо не работает вовсе, либо не определяется системой. Причина кроется не в качестве аксессуара, а в типе видеосигнала, который физически отсутствует в некоторых разъёмах DVI. Внешне такие переходники могут выглядеть одинаково, но их назначение принципиально различается.

Разъём DVI бывает нескольких типов, и ключевое различие между ними – наличие или отсутствие аналоговых контактов. В DVI-I аналоговый сигнал присутствует и может быть выведен напрямую на VGA через простой пассивный адаптер. В DVI-D аналоговая часть отсутствует полностью, поэтому переходник без штырьков не способен сформировать VGA-сигнал без дополнительного преобразования. Это аппаратное ограничение, а не программная настройка.

Попытка использовать пассивный переходник с видеокартой, где установлен только DVI-D, приводит к отсутствию изображения независимо от модели монитора. В таких случаях требуется активный преобразователь, который принимает цифровой поток DVI и формирует аналоговый VGA с помощью встроенного ЦАП. Такие устройства дороже, требуют питания и имеют ограничения по разрешению, что важно учитывать заранее.

Понимание того, чем именно отличается переходник DVI VGA без штырьков, позволяет избежать лишних покупок и сэкономить время при сборке или модернизации системы. Проверка типа разъёма на видеокарте и осознание роли аналоговых пинов – первый шаг к корректному подключению оборудования.

Переходник DVI VGA без штырьков: чем отличается и как работает

Переходник DVI–VGA без штырьков рассчитан на подключение только к тем видеовыходам, где присутствует аналоговый сигнал. Отсутствие четырёх боковых пинов вокруг плоского контакта означает, что адаптер физически совместим лишь с разъёмами формата DVI-D, которые передают исключительно цифровые данные. Такой переходник не выполняет преобразование сигнала и не содержит электронных компонентов.

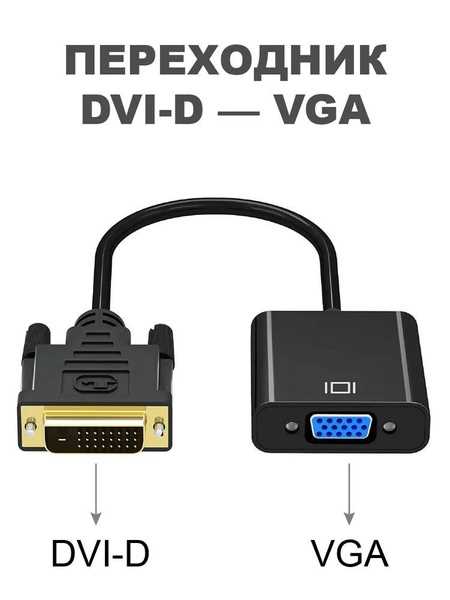

Для подключения VGA-монитора к выходу DVI-D требуется активный конвертер с встроенным цифро-аналоговым преобразователем. Такие устройства обычно поддерживают разрешения до 1920×1080 при 60 Гц и могут требовать дополнительного питания через USB. Использование пассивного переходника без штырьков в этой схеме технически невозможно.

Какие типы разъёмов DVI существуют и у какого нет аналоговых контактов

Разъёмы DVI различаются по набору передаваемых сигналов и внутренней распиновке. Это напрямую влияет на возможность использования переходника DVI–VGA, так как VGA требует наличия аналогового видеосигнала. В стандарте DVI предусмотрено три основных типа разъёмов, визуально похожих, но функционально разных.

DVI-A предназначен только для аналогового сигнала. Он встречается редко и используется в основном в специализированном оборудовании. Такой разъём полностью совместим с VGA на уровне сигнала, однако в бытовых видеокартах практически не применяется.

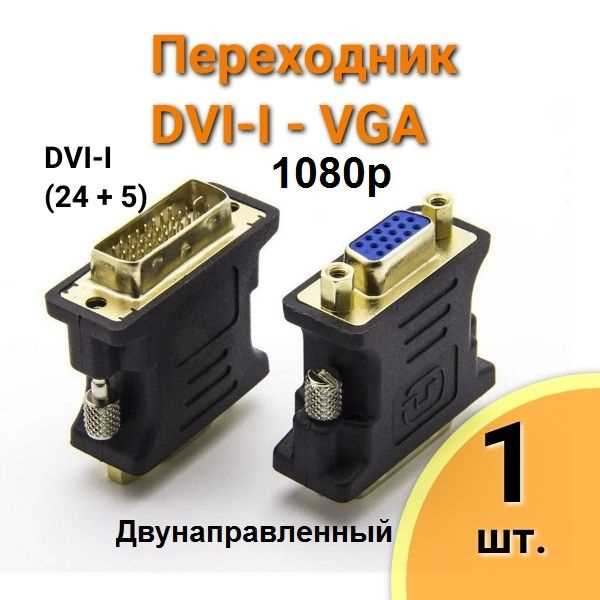

DVI-I – комбинированный вариант, который содержит как цифровые, так и аналоговые линии. Именно этот тип позволяет использовать пассивные переходники DVI–VGA со штырьками, так как аналоговый сигнал уже присутствует на выходе видеокарты. DVI-I может быть как Single Link, так и Dual Link, но это не влияет на работу VGA.

DVI-D передаёт исключительно цифровой сигнал TMDS. В нём полностью отсутствуют аналоговые контакты, необходимые для VGA. Именно у этого типа разъёма нет возможности прямого подключения VGA-монитора без активного преобразователя, независимо от формы переходника.

Если на видеокарте установлен DVI-D, использование переходника DVI–VGA без штырьков не даст результата. В этом случае требуется активный конвертер, так как аналоговый сигнал физически отсутствует на уровне разъёма.

Почему переходник DVI без штырьков не передаёт VGA-сигнал

Переходник DVI без штырьков не передаёт VGA-сигнал из-за отсутствия аналоговых линий в самом источнике видеовыхода. Разъёмы DVI-D и часть переходников к ним рассчитаны только на цифровую передачу данных по стандарту TMDS. VGA же требует аналоговые каналы RGB и отдельные сигналы синхронизации, которые физически не формируются на таком выходе.

Пассивный переходник выполняет исключительно механическое и контактное соответствие разъёмов. Он не содержит электроники и не может изменять тип сигнала. При подключении VGA-монитора через переходник без штырьков система сталкивается с аппаратным ограничением, которое нельзя обойти настройками.

• в DVI-D отсутствуют контакты аналогового видео, используемые стандартом VGA;
• штырьки на переходнике служат для передачи аналогового сигнала, а не для фиксации разъёма;
• цифровой поток TMDS не распознаётся VGA-входом монитора;
• видеокарта не имеет встроенного цифро-аналогового преобразователя для этого выхода.

Частая ошибка – ориентация только на форму разъёма без проверки его типа. Даже если переходник физически вставляется в порт, это не означает совместимость по сигналу. Проверка маркировки DVI на видеокарте обязательна до подключения.

1. Если выход обозначен как DVI-D, пассивный переходник использовать нельзя.
2. Для подключения VGA требуется активный конвертер с собственным ЦАП.
3. Необходимо учитывать поддерживаемое разрешение и частоту обновления.

Игнорирование этих особенностей приводит к отсутствию изображения или нестабильной работе, что часто ошибочно принимают за неисправность монитора или кабеля.

Как отличить DVI-D от DVI-I по внешнему виду разъёма

Определить тип разъёма DVI можно без документации, ориентируясь на расположение контактов. Это важно при выборе переходника DVI–VGA, так как визуально похожие порты поддерживают разные типы сигнала. Основное внимание следует уделять зоне вокруг плоского горизонтального контакта.

• у DVI-I рядом с плоским контактом расположены четыре круглых штырька – они отвечают за передачу аналогового сигнала;
• у DVI-D эти штырьки полностью отсутствуют, остаётся только прямоугольное поле цифровых контактов;
• форма разъёма при этом одинаковая, поэтому ориентироваться только на габариты нельзя;
• наличие или отсутствие штырьков видно даже без увеличения.

Дополнительно можно обратить внимание на количество контактов в основной матрице. DVI-D и DVI-I бывают в вариантах Single Link и Dual Link, что влияет на плотность пинов, но не меняет принципиальное отличие, связанное с аналоговой частью.

1. Осмотрите порт видеокарты при хорошем освещении.
2. Найдите плоский контакт с одной стороны разъёма.
3. Проверьте, есть ли вокруг него четыре отдельных штырька.

Если штырьки присутствуют, это DVI-I, и пассивный переходник DVI–VGA может работать. При их отсутствии разъём относится к DVI-D, и для подключения VGA-монитора потребуется активный преобразователь.

Совместим ли монитор VGA с видеокартой DVI без аналоговых пинов

Физическое подключение через переходник DVI–VGA без штырьков часто вводит в заблуждение, так как разъёмы совпадают по форме. Однако на уровне сигнала видеокарта не формирует аналоговые каналы RGB, поэтому монитор остаётся без входных данных. Операционная система и драйверы не влияют на эту ситуацию.

Для корректной работы с DVI-D требуется активное устройство с цифро-аналоговым преобразователем. При выборе такого конвертера важно учитывать поддерживаемое разрешение, частоту обновления и способ питания, чаще всего через USB. Игнорирование этих параметров приводит к отсутствию сигнала или нестабильному изображению.

В каких случаях пассивный переходник DVI VGA работать не будет

Наиболее распространённый случай – использование переходника с разъёмом DVI-D. В таком выходе отсутствуют аналоговые линии RGB и синхронизации, поэтому VGA-монитор не получает данных даже при физическом подключении. Аналогичная ситуация возникает с современными видеокартами, где аналоговый тракт полностью исключён.

Переходник также не будет работать при подключении к цифровым выходам через цепочку адаптеров. Например, использование схемы HDMI → DVI → VGA с пассивными элементами не приводит к появлению изображения, так как цифровой сигнал не преобразуется в аналоговый без активной электроники.

Ещё один ограничивающий фактор – использование ноутбуков и компактных ПК, где порт DVI-I может выглядеть как комбинированный, но фактически задействована только цифровая часть. В таких моделях аналоговый сигнал отключён на уровне платы.

Пассивный переходник бесполезен и при попытке вывести изображение выше стандартных для VGA параметров, если видеокарта не поддерживает аналоговый режим. В этих условиях единственным рабочим вариантом остаётся активный конвертер с собственным цифро-аналоговым преобразователем и поддержкой нужного разрешения.

Когда требуется активный преобразователь DVI в VGA

Использование активного устройства обязательно при подключении VGA-монитора к современным дискретным видеокартам, в которых аналоговый тракт исключён на аппаратном уровне. Даже при наличии комбинированного разъёма внешний вид порта не гарантирует поддержку VGA без встроенного цифро-аналогового преобразователя.

При выборе устройства следует учитывать его технические ограничения. Большинство активных преобразователей поддерживают разрешение до 1920×1080 при 60 Гц и требуют дополнительного питания, чаще всего через USB. Игнорирование этих параметров приводит к отсутствию сигнала или нестабильной работе экрана.

Как влияет отсутствие штырьков на качество изображения и разрешение

Если используется активный преобразователь, отсутствие аналоговых пинов компенсируется встроенным цифро-аналоговым преобразователем. Качество изображения в этой схеме зависит от параметров самого устройства: точности ЦАП, уровня шумов и стабильности питания. Дешёвые конвертеры часто дают размытость, дрожание линий и искажения на высоких разрешениях.

Разрешение и частота обновления при работе через VGA всегда ограничены возможностями аналогового тракта. Даже при цифровом источнике активные преобразователи обычно поддерживают не более 1920×1080 при 60 Гц. Попытки задать более высокие значения приводят к потере синхронизации или снижению чёткости.

При использовании DVI-I с пассивным переходником и наличием штырьков качество изображения определяется исключительно характеристиками VGA-кабеля и входа монитора. В этом случае отсутствие цифрового преобразования снижает задержки, но накладывает типичные для VGA ограничения по длине кабеля и помехоустойчивости.

Выбор между пассивным и активным решением должен учитывать не только совместимость разъёмов, но и требования к разрешению и стабильности изображения.

На что обратить внимание при покупке переходника DVI VGA без штырьков

При выборе переходника DVI–VGA без штырьков важно учитывать тип разъёма на видеокарте и требования к монитору. Пассивный адаптер подходит только для DVI-I с аналоговым сигналом. Если видеокарта оснащена DVI-D, такой переходник работать не будет, и потребуется активный конвертер.

• Проверить маркировку разъёма видеокарты – DVI-I или DVI-D.
• Убедиться, что переходник действительно без штырьков и предназначен для цифрового интерфейса, если требуется только совместимость по форме.
• Оценить длину кабеля и качество контактов, чтобы минимизировать потерю сигнала при подключении к VGA-монитору.
• Проверить наличие отзывов или спецификаций производителя, подтверждающих поддержку аналогового сигнала для DVI-I.

1. Сравнить внешний вид переходника с портом видеокарты, убедившись, что пины совпадают или отсутствуют в соответствии с типом DVI.
2. Если планируется подключение к DVI-D, сразу выбрать активный конвертер с поддержкой нужного разрешения.
3. Проверить, поддерживает ли устройство требуемое разрешение VGA-монитора и частоту обновления, особенно для HD или Full HD экранов.

Следование этим рекомендациям позволяет избежать покупки несовместимого адаптера, экономит время и гарантирует стабильное подключение без потери изображения.

Вопрос-ответ:

Можно ли подключить VGA-монитор к видеокарте с DVI-D через пассивный переходник?

Нет, подключение через пассивный переходник невозможно. DVI-D передаёт только цифровой сигнал, а VGA работает исключительно с аналоговым. Пассивный адаптер не преобразует сигнал, поэтому изображение на мониторе не появится. Для такой схемы требуется активный конвертер с встроенным цифро-аналоговым преобразователем.

Как визуально отличить разъём DVI-I от DVI-D на видеокарте?

Основное различие — наличие четырёх маленьких штырьков вокруг плоского контакта. У DVI-I эти штырьки есть, они передают аналоговый сигнал, необходимый для работы с VGA через пассивный переходник. У DVI-D эти штырьки отсутствуют, остаются только цифровые контакты, поэтому пассивный переходник не будет работать.

Если переходник DVI–VGA без штырьков не работает, какой вариант выбрать?

В этом случае нужен активный преобразователь DVI в VGA. Он принимает цифровой сигнал с DVI-D, преобразует его в аналоговый и передаёт на VGA-монитор. Такие устройства часто поддерживают разрешение до 1920×1080 при 60 Гц и требуют дополнительного питания, обычно через USB. Выбор конвертера зависит от разрешения монитора и частоты обновления.

Влияет ли отсутствие штырьков на качество изображения при использовании совместимого DVI-I?

Если видеокарта имеет DVI-I и переходник вставляется корректно, отсутствие штырьков не снижает качество изображения. В этом случае аналоговый сигнал уже присутствует в порте, и переходник лишь направляет его на VGA. Ограничения появляются только при длине кабеля и помехоустойчивости аналогового тракта.

Как проверить перед покупкой, будет ли переходник работать с моей видеокартой?

Сначала осмотрите разъём на видеокарте: если есть четыре штырька вокруг плоского контакта — это DVI-I, и пассивный переходник подойдёт. Если их нет — разъём DVI-D, и нужен активный преобразователь. Также стоит уточнить поддержку разрешения вашего монитора, длину кабеля и качество контактов, чтобы избежать проблем с изображением.

Почему пассивный переходник DVI–VGA без штырьков не показывает изображение на моём мониторе?

Пассивный переходник без штырьков не передаёт изображение, если видеокарта использует разъём DVI-D. Этот тип разъёма формирует только цифровой сигнал, а VGA-монитор принимает исключительно аналоговый. Переходник не содержит электроники для преобразования, поэтому сигнал просто не доходит до монитора. Чтобы подключить VGA в такой схеме, нужен активный конвертер с цифро-аналоговым преобразователем, который преобразует цифровой поток DVI-D в аналоговый VGA и обеспечивает синхронизацию. При выборе такого устройства стоит учитывать максимальное поддерживаемое разрешение и способ питания, чаще всего через USB.
