Arduino IDE использует язык, основанный на C и C++, адаптированный для работы с микроконтроллерами. Скетчи Arduino имеют фиксированную структуру с функциями setup() и loop(), что позволяет организовать инициализацию компонентов и непрерывное выполнение программы.
Для работы с различными датчиками и модулями применяются готовые библиотеки, которые упрощают управление сигналами и обработку данных. Подключение библиотеки требует всего одной строки кода, что сокращает время разработки и уменьшает вероятность ошибок.
Язык поддерживает стандартные типы данных, такие как int, float, char, а также массивы и структуры, что позволяет хранить и обрабатывать данные сенсоров, управлять моторами и выполнять математические вычисления прямо на плате.
Использование функций позволяет разбивать код на логические блоки и переиспользовать их в разных проектах. Функции могут принимать параметры и возвращать значения, что делает программы более гибкими и масштабируемыми.
Arduino IDE предлагает встроенные средства компиляции и загрузки кода на плату. Программист видит ошибки компиляции сразу, что облегчает отладку и тестирование, а интеграция с серийным монитором позволяет отслеживать работу скетча в реальном времени.
Синтаксис и структура скетча в Arduino
Каждый скетч Arduino состоит из двух обязательных функций: setup() и loop(). Функция setup() выполняется один раз при запуске платы и используется для инициализации пинов, серийного соединения и начальных значений переменных. Функция loop() повторяется непрерывно, обеспечивая основной поток программы.
Структура скетча включает подключение библиотек, объявление глобальных переменных, определение функций и основной код. Библиотеки подключаются с помощью директивы #include. Глобальные переменные создаются перед setup() и доступны во всех частях программы.
Для работы с пинами часто используют таблицу соответствия режимов и значений:
| Команда | Описание | Пример |
|---|---|---|
| pinMode(pin, MODE) | Устанавливает режим пина: INPUT, OUTPUT, INPUT_PULLUP | pinMode(13, OUTPUT); |
| digitalWrite(pin, VALUE) | Устанавливает высокий или низкий уровень на пине | digitalWrite(13, HIGH); |
| digitalRead(pin) | Считывает состояние пина (HIGH или LOW) | int state = digitalRead(7); |
| analogRead(pin) | Считывает аналоговое значение с пина (0–1023) | int value = analogRead(A0); |
| analogWrite(pin, VALUE) | analogWrite(9, 128); |
Комментарии в коде оформляются с помощью // для однострочных и /* … */ для многострочных. Их использование помогает структурировать скетч и упрощает сопровождение проектов.
Следует поддерживать логическую последовательность: сначала подключение библиотек, затем глобальные переменные, далее setup() и loop(), а после – дополнительные функции. Такая организация облегчает масштабирование проекта и снижает вероятность ошибок при компиляции.

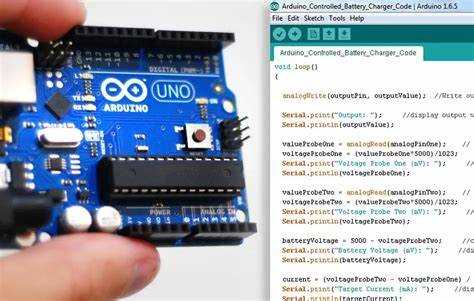

Использование библиотек для расширения возможностей кода
Библиотеки в Arduino представляют собой набор готовых функций и классов для работы с датчиками, модулями и интерфейсами. Подключение выполняется с помощью директивы #include, после чего все функции библиотеки становятся доступными в скетче.
Для подключения стандартной библиотеки используется синтаксис: #include <НазваниеБиблиотеки.h>. Для сторонних библиотек чаще применяют #include «Путь/к/файлу.h», что позволяет интегрировать дополнительные модули и компоненты.
Таблица примеров популярных библиотек и их назначения:
| Библиотека | Назначение | Пример использования |
|---|---|---|
| Wire | Обмен данными по I2C | Wire.begin(); |
| Servo | Управление сервоприводами | Servo myServo; myServo.write(90); |
| LiquidCrystal | Работа с ЖК-дисплеями | LiquidCrystal lcd(12, 11, 5, 4, 3, 2); lcd.print(«Text»); |
| Adafruit_Sensor | Универсальный интерфейс для сенсоров | sensor.read(); |
| EEPROM | Сохранение данных в энергонезависимой памяти | EEPROM.write(0, 255); |
При использовании нескольких библиотек важно избегать конфликтов версий и имен функций. Рекомендуется проверять документацию и примеры, предоставляемые разработчиками, для корректной интеграции в проект.
Работа с переменными и типами данных в Arduino
Arduino использует стандартные типы данных C/C++: int (16 бит, -32 768…32 767), long (32 бит, -2 147 483 648…2 147 483 647), float (32 бит, числа с плавающей точкой), double (для Arduino Uno равен float), char (символы), boolean (true/false). Выбор типа влияет на объем памяти и точность вычислений.
Глобальные переменные объявляются до setup() и доступны во всех функциях скетча. Локальные переменные создаются внутри функций и уничтожаются после выхода из функции, что уменьшает использование оперативной памяти.
Для хранения нескольких значений одного типа используют массивы. Например, int sensors[5]; позволяет хранить пять значений с аналоговых входов. При работе с датчиками рекомендуется заранее задавать размер массивов, чтобы избежать переполнения памяти.
Константы создаются с помощью ключевого слова const, а для пинов и настроек удобно использовать #define. Например, #define LED_PIN 13 упрощает изменение номера пина во всех местах скетча.
Примеры практического использования переменных:
| Переменная | Тип | Назначение |
|---|---|---|
| temperature | float | Хранение значения температуры с датчика |
| ledState | boolean | Отслеживание состояния светодиода |
| sensorValues | int[5] | Массив для пяти аналоговых входов |
| buttonPin | const int | Номер пина кнопки |
| MAX_COUNT | #define | Максимальное значение счетчика |
При работе с переменными важно учитывать ограничение памяти Arduino: на плате Uno доступно всего 2 КБ SRAM. Избыточное использование массивов и глобальных переменных может привести к сбоям или некорректной работе скетча.
Функции и их применение в управлении микроконтроллером

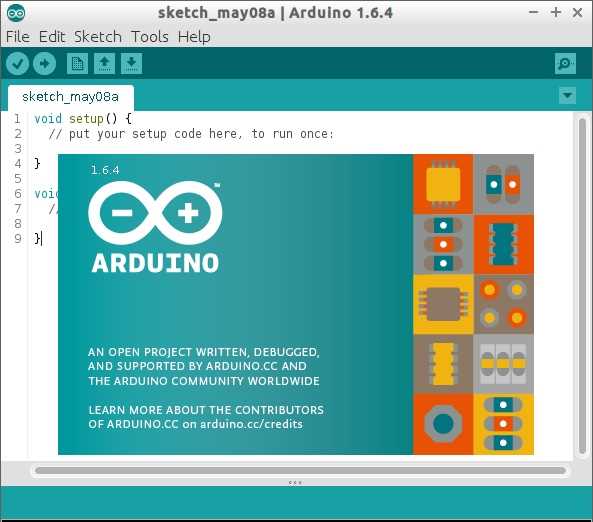

Функции в Arduino позволяют структурировать код и повторно использовать блоки команд. Объявление функции включает имя, параметры и возвращаемый тип. Например, int readSensor(int pin) возвращает значение с аналогового пина, что упрощает работу с несколькими датчиками.
возвращает значение с аналогового пина, что упрощает работу с несколькими датчиками.»>
Функции могут быть глобальными или локальными. Глобальные функции доступны во всем скетче, локальные создаются внутри другой функции и используются только в её пределах. Это позволяет ограничивать область действия переменных и уменьшать нагрузку на память.
Для управления микроконтроллером функции часто используют для включения и выключения периферийных устройств, считывания данных с сенсоров, обработки сигналов и генерации управляющих команд. Например, функция void toggleLED(int pin) может переключать состояние светодиода с учётом текущего состояния пина.
Функции могут принимать несколько параметров и возвращать значения. Использование параметров повышает гибкость кода: одна и та же функция может работать с разными пинами, датчиками или временными задержками.
Рекомендуется создавать функции для повторяющихся операций, таких как проверка кнопок, определение температуры или управление моторами. Это снижает вероятность ошибок и облегчает масштабирование проекта.
Пример практического применения функций:
| Функция | Назначение | Пример кода |
|---|---|---|
| readSensor | Считывание аналогового сигнала с пина | int value = readSensor(A0); |
| toggleLED | Переключение состояния светодиода | toggleLED(13); |
| controlMotor | Управление скоростью и направлением мотора | controlMotor(9, 150, true); |
| logData | logData(temperature); | |
| debounceButton | Фильтрация дребезга контактов кнопки | bool pressed = debounceButton(2); |
Обработка сигналов и взаимодействие с датчиками
Arduino позволяет считывать аналоговые и цифровые сигналы с датчиков с помощью функций analogRead() и digitalRead(). Аналоговые сигналы преобразуются в значения от 0 до 1023, цифровые – в HIGH или LOW.
Для работы с датчиками температуры, освещенности или влажности рекомендуется использовать библиотечные функции, которые обеспечивают корректное преобразование сигналов и фильтрацию шумов. Например, библиотека DHT возвращает температуру и влажность в виде числовых значений, готовых к использованию в логике скетча.
Для сглаживания колебаний сигнала применяют фильтры скользящего среднего или медианный фильтр. Пример: int avgValue = (read1 + read2 + read3) / 3; уменьшает влияние случайных пиков и повышает точность измерений.
Таблица распространённых команд и методов взаимодействия с датчиками:
| Команда/Метод | Назначение | Пример |
|---|---|---|
| analogRead(pin) | Считывание аналогового сигнала с пина | int value = analogRead(A0); |
| digitalRead(pin) | Считывание цифрового сигнала | int state = digitalRead(7); |
| pinMode(pin, INPUT) | Настройка пина для чтения сигнала | pinMode(8, INPUT); |
| sensor.read() | Чтение значения с датчика через библиотеку | float temp = dht.readTemperature(); |
| map(value, fromLow, fromHigh, toLow, toHigh) | Преобразование диапазона сигнала | int output = map(value, 0, 1023, 0, 255); |
При подключении нескольких датчиков важно учитывать ограничение количества аналоговых входов и конфликты адресов для I2C. Рекомендуется документировать пины и использовать константы для упрощения масштабирования проекта.

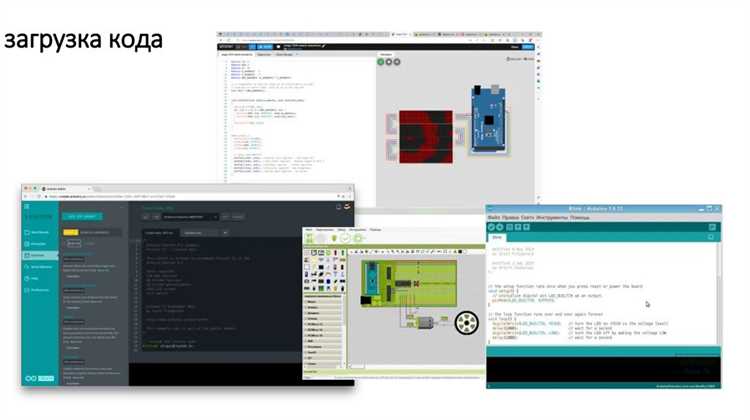

Загрузка и отладка кода на плате Arduino
Загрузка скетча на плату выполняется через Arduino IDE с использованием кнопки Upload. IDE компилирует код, проверяет синтаксис и загружает бинарный файл на микроконтроллер.

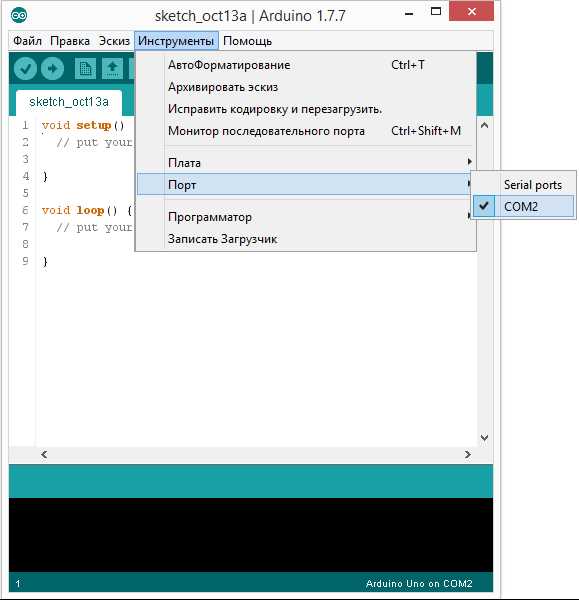

Перед загрузкой необходимо выбрать модель платы и порт:
- Меню Инструменты → Плата – выбрать модель Arduino.
- Меню Инструменты → Порт – выбрать COM-порт, к которому подключена плата.
Рекомендации по организации отладки:
- Добавлять Serial.begin(9600) в setup() для инициализации серийного соединения.
- Разбивать код на функции и тестировать их по отдельности.
- Проверять корректность подключений датчиков и модулей перед загрузкой.
- При обнаружении ошибки компиляции внимательно читать сообщения IDE и исправлять синтаксис, типы данных или конфликты библиотек.
Дополнительные методы контроля включают:
- Мигающий светодиод на пине 13 для проверки базовой загрузки.
- Использование LED_BUILTIN для стандартного теста работы микроконтроллера.
- Пошаговое добавление функций в скетч для выявления проблемного блока кода.
Вопрос-ответ:
Какой язык программирования используется в Arduino IDE и чем он отличается от стандартного C++?
Arduino IDE применяет язык, основанный на C/C++, с упрощенной структурой для работы с микроконтроллерами. Основное отличие в наличии встроенных функций для управления пинами, работы с аналоговыми и цифровыми сигналами, а также стандартных функций setup() и loop(), которые формируют цикл работы устройства. Благодаря этим функциям можно быстро начать проект без необходимости писать низкоуровневый код для работы с аппаратурой.
Как подключить и использовать библиотеку для работы с датчиком в Arduino?
Библиотеки подключаются через директиву #include. Стандартные библиотеки берутся из встроенного набора IDE, сторонние можно добавить через Меню → Скетч → Подключить библиотеку → Управление библиотеками. После подключения создается объект библиотеки, который позволяет вызывать функции датчика. Например, для работы с температурным сенсором DHT создают объект DHT dht(pin, тип_датчика) и вызывают dht.readTemperature() для получения значения.
Какие типы данных лучше использовать для хранения значений с датчиков и почему?
Выбор типа данных зависит от диапазона и точности измерений. Для цифровых значений достаточно boolean или int, для аналоговых сигналов с точностью до десятых используется float. Например, показания температуры с датчика DHT хранить в float, чтобы сохранить дробную часть. Это помогает правильно обрабатывать данные, предотвращает переполнение переменных и снижает риск потери точности при вычислениях.
Как отлаживать код на Arduino и отслеживать ошибки в работе скетча?
Для отладки используют серийный монитор и встроенные функции вывода данных: Serial.begin() для инициализации соединения, Serial.print() и Serial.println() для отображения значений переменных, состояния пинов или ошибок. Также можно проверять работу отдельных функций по отдельности и использовать светодиоды для визуальной диагностики. Важно подключать правильную плату и порт в Arduino IDE, чтобы скетч корректно загружался и выполнялся на плате.
