Какие языки программирования являются графическими в плк

Графические языки программирования применяются для разработки логики работы контроллеров в системах автоматизации. Они позволяют инженерам описывать процессы визуально, используя схемы, блоки и соединения вместо текстового кода. Такой подход сокращает время на проектирование и упрощает проверку алгоритмов.

В стандарте IEC 61131-3 определено несколько графических языков: Ladder Diagram (LD), Function Block Diagram (FBD) и Sequential Function Chart (SFC). Каждый из них решает разные задачи – от релейной логики до построения сложных последовательностей и блок-схем управления. Например, LD удобен при создании схем, близких по логике к электрическим, а FBD лучше подходит для построения алгоритмов с повторяющимися функциями.

При выборе языка для проекта важно учитывать тип оборудования, сложность алгоритма и требования к наглядности. В большинстве промышленных сред, таких как Siemens TIA Portal, Schneider EcoStruxure или Codesys, поддерживается комбинация графических и текстовых языков, что позволяет объединять разные методы программирования в одном проекте. Такой подход повышает точность настройки и облегчает обслуживание оборудования.

Особенности графических языков по стандарту IEC 61131-3

Стандарт IEC 61131-3 устанавливает общие правила описания логики управления для программируемых логических контроллеров. В его рамках определены три графических языка: Ladder Diagram (LD), Function Block Diagram (FBD) и Sequential Function Chart (SFC). Каждый из них предназначен для решения конкретных инженерных задач и обладает своей структурой представления данных.

LD используется для описания релейно-контактных схем. Его преимущество – наглядность для специалистов, работающих с электрическими принципиальными схемами. Программы на LD легко анализировать при поиске ошибок в логике, а процесс обучения новому персоналу занимает меньше времени. Язык поддерживается практически всеми ПЛК-платформами, включая Siemens, Allen-Bradley, Schneider и ОВЕН.

FBD реализует управление через соединённые функциональные блоки. Он подходит для систем с повторяющимися алгоритмами и аналоговыми сигналами. Каждый блок выполняет конкретную функцию – от фильтрации до регуляции параметров. При правильной структуре схемы этот язык снижает вероятность логических ошибок, так как связи между элементами визуализируются напрямую.

SFC применяется для проектирования последовательных процессов – пуска, остановки, циклических операций. Он делит алгоритм на шаги и переходы, что облегчает реализацию сложных сценариев управления. SFC часто используется в комбинации с другими языками стандарта: условия переходов можно задавать на Structured Text, а управляющие действия – на FBD.

Практика показывает, что комбинированное использование графических языков в рамках IEC 61131-3 обеспечивает гибкость при разработке и удобство технического сопровождения. Для сложных систем целесообразно применять гибридные решения: LD для дискретной логики, FBD для функциональных цепей, SFC для последовательных алгоритмов. Такой подход повышает точность реализации и сокращает время ввода оборудования в эксплуатацию.

Как работает язык Ladder Diagram (LD) и где он применяется

Ladder Diagram (LD) – графический язык, основанный на принципах релейно-контактных схем. Программа представлена в виде «лестницы», где вертикальные линии символизируют питание, а горизонтальные – логические цепи с контактами и катушками. Такой формат понятен инженерам-электрикам, поскольку структура напоминает реальные схемы управления.

Логика в LD строится по принципу проверки условий: при замыкании или размыкании контактов формируется сигнал, управляющий катушками, таймерами, счётчиками или другими элементами. Каждая строка выполняется последовательно сверху вниз. Это позволяет точно прогнозировать поведение программы и легко анализировать процессы во время отладки.

Типовые элементы LD включают входные и выходные контакты, катушки, таймеры, счётчики и функциональные блоки. Их комбинация определяет алгоритм работы контроллера. Для систем, где требуется высокая надёжность и простота логики, LD остаётся наиболее удобным языком.

LD широко применяется в дискретных системах управления: пуск двигателей, управление клапанами, световой сигнализацией и системами безопасности. Он предпочтителен на объектах, где требуется высокая прозрачность алгоритмов и возможность быстрого обслуживания без глубоких знаний программирования.

При разработке рекомендуется структурировать программу по функциональным зонам, использовать комментарии и метки для каждой цепи. Это упрощает техническое сопровождение и снижает риск ошибок при модернизации или интеграции с другими частями проекта.

Функциональные блоки в языке Function Block Diagram (FBD)

Function Block Diagram (FBD) основан на принципе соединения функциональных блоков, которые выполняют логические, арифметические и управляющие операции. Каждый блок имеет входы и выходы, через которые передаются сигналы. Программа строится как схема, где данные последовательно проходят через цепочки взаимосвязанных элементов.

Блоки в FBD делятся на стандартные и пользовательские. Стандартные включают операции AND, OR, NOT, таймеры TON, TOF, счётчики CTU, CTD и регуляторы PID. Пользовательские блоки позволяют объединять часто используемые алгоритмы в отдельные модули с собственными входами и выходами, что повышает читаемость схемы и ускоряет разработку.

При проектировании важно соблюдать чёткую структуру – сигналы должны передаваться слева направо, а функциональные цепи быть визуально разграничены. Для повышения надёжности рекомендуется использовать промежуточные переменные между связанными блоками, чтобы избежать неоднозначности при выполнении программы.

FBD особенно полезен в системах, где требуется обработка аналоговых данных: управление температурой, давлением, уровнем жидкости. Благодаря блочной логике инженер может сразу видеть взаимосвязи между датчиками, исполнительными механизмами и регуляторами. Такой подход упрощает диагностику и позволяет быстро корректировать параметры без переписывания программы.

Для крупных проектов рекомендуется формировать библиотеку пользовательских блоков с типовыми функциями – фильтрация, усреднение, защита от аварий. Это обеспечивает единообразие кода и сокращает время настройки при расширении системы управления.

Использование Sequential Function Chart (SFC) для управления процессами

Sequential Function Chart (SFC) применяется для описания пошаговых алгоритмов управления, где процессы выполняются в определённой последовательности. Структура программы основана на шагах и переходах: каждый шаг содержит набор действий, а переход определяется условием, при котором активируется следующий этап. Такая организация обеспечивает прозрачное управление сложными технологическими циклами.

SFC используется для процессов с циклическим или многоэтапным характером: розлив продукции, пуск насосных агрегатов, автоматическая смена режимов работы оборудования. Каждый шаг выполняется до тех пор, пока не выполнено условие перехода, что позволяет строго контролировать логику и предотвращать одновременное выполнение несовместимых операций.

При построении схемы рекомендуется начинать с общего описания последовательности, затем разделять процесс на независимые ветви. Это упрощает отладку и даёт возможность параллельного выполнения нескольких операций. В рамках стандарта IEC 61131-3 допускается использование вложенных диаграмм, что повышает гибкость при построении сложных систем управления.

Действия, выполняемые в шагах, обычно описываются с помощью других языков стандарта – Structured Text, FBD или LD. Такой подход позволяет объединить графическую логику SFC с вычислительными возможностями текстовых языков, сохраняя при этом визуальную структуру алгоритма. Это особенно удобно при управлении процессами с множеством датчиков и исполнительных механизмов.

Для стабильной работы программы рекомендуется использовать флаги состояний и таймеры контроля времени шага. Это предотвращает зависания цикла и обеспечивает корректное завершение каждого этапа. При правильной настройке SFC значительно снижает риск ошибок и облегчает обслуживание технологического оборудования.

Сравнение графических языков с текстовыми в средах ПЛК

Стандарт IEC 61131-3 объединяет графические и текстовые языки, что позволяет выбирать подходящий инструмент для каждой задачи. Графические языки удобны при проектировании дискретной логики и визуальном контроле работы системы, тогда как текстовые обеспечивают большую гибкость при математических вычислениях и обработке данных.

Основные отличия между этими типами языков:

• Способ представления логики: графические языки (LD, FBD, SFC) отображают алгоритмы визуально; текстовые (ST, IL) используют кодовую структуру.
• Порог вхождения: графические интерфейсы проще для специалистов по автоматизации без глубоких знаний программирования; текстовые требуют навыков кодирования и логического моделирования.
• Отладка и диагностика: визуальные схемы позволяют быстро выявлять ошибки в связях и переходах, тогда как текстовые удобнее при анализе вычислительных блоков и циклов.
• Скорость исполнения: текстовые языки обрабатываются контроллером быстрее при сложных вычислениях, графические – при условной логике с большим числом дискретных сигналов.

На практике применяется комбинированный подход:

1. Логика включения и блокировок – на Ladder Diagram или Function Block Diagram.
2. Математические функции и анализ данных – на Structured Text.
3. Пошаговое управление – на Sequential Function Chart.

Такое разделение облегчает сопровождение проекта и делает код понятным для разных специалистов. В средах Siemens TIA Portal, Codesys и Schneider EcoStruxure предусмотрена возможность смешанного использования языков в одной программе, что повышает точность и ускоряет процесс разработки.

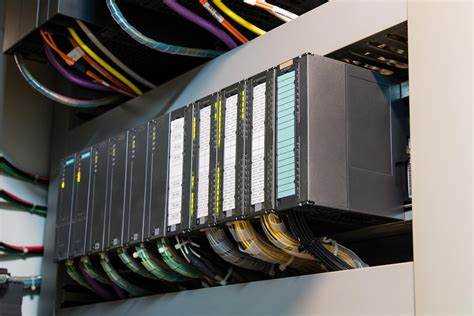

Типичные ошибки при работе с графическими языками в ПЛК

При создании программ на графических языках часто допускаются ошибки, влияющие на стабильность работы контроллера и читаемость проекта. Большинство проблем связано с неправильной структурой схем, отсутствием комментариев и некорректным использованием функциональных блоков.

Одна из распространённых ошибок – чрезмерное усложнение логических цепей в Ladder Diagram. Избыточное количество параллельных ветвей делает схему трудночитаемой и затрудняет поиск неисправностей. Для крупных проектов рекомендуется разбивать алгоритм на несколько сетей с чётким назначением каждой.

В Function Block Diagram часто встречается неправильная организация связей между блоками. Перепутанные направления сигналов или отсутствие промежуточных переменных приводят к неверной последовательности выполнения операций. Оптимальным решением является использование именованных переменных для всех соединений и соблюдение принципа «слева направо» при построении схемы.

При работе с Sequential Function Chart ошибки возникают из-за неинициализированных шагов и некорректных условий перехода. Если шаг остаётся активным без выхода из состояния, цикл зависает, что нарушает работу всей системы. Чтобы избежать этого, необходимо контролировать время нахождения в каждом шаге с помощью таймеров и проверять выполнение переходных условий.

Недостаточная документированность программы также создаёт проблемы при сопровождении. Отсутствие комментариев, неочевидные имена переменных и блоков усложняют диагностику. Рекомендуется использовать единый стиль именования, описывать назначение цепей и блоков прямо в проекте, а для сложных участков – добавлять текстовые пояснения.

Сокращение количества визуальных связей, логическая группировка элементов и регулярная проверка схем на циклические зависимости позволяют повысить надёжность работы и упростить дальнейшую модернизацию системы управления.

Выбор графического языка для конкретной задачи автоматизации

Подбор подходящего графического языка в среде ПЛК зависит от типа управляемого процесса, сложности логики и требований к обслуживанию системы. Каждый язык стандарта IEC 61131-3 имеет свою область применения и особенности реализации алгоритмов.

Основные рекомендации по выбору:

• Ladder Diagram (LD) подходит для дискретных систем, где требуется визуальное отображение логики включений и блокировок. Применяется в управлении двигателями, клапанами, сигнализацией, пусковыми схемами. Предпочтителен, если персонал привык работать с релейными схемами.
• Function Block Diagram (FBD) используется при проектировании систем с аналоговыми сигналами, регуляторами и вычислительными зависимостями. Эффективен при создании структурированных схем с повторяющимися функциями – например, при автоматическом регулировании температуры, расхода или давления.
• Sequential Function Chart (SFC) выбирается для процессов, выполняемых поэтапно. Применяется в циклических и многоступенчатых алгоритмах – дозирование, транспортировка, запуск технологических линий. Обеспечивает контроль состояния каждого шага и упрощает логику переходов.

При комбинировании языков целесообразно:

1. Определить критические участки алгоритма и выбрать язык с наилучшей визуализацией для данной логики.
2. Использовать Structured Text для описания вычислительных блоков внутри FBD или SFC.
3. Разделять проект на модули по функциям – дискретное управление, аналоговое регулирование, последовательные действия.

Такой подход обеспечивает читаемость программы, упрощает диагностику и ускоряет внедрение изменений. При выборе языка важно учитывать опыт инженеров, доступные библиотеки блоков и совместимость со средой программирования конкретного ПЛК.

Вопрос-ответ:

Чем отличаются графические языки программирования ПЛК от текстовых?

Графические языки ПЛК, такие как LAD (релейно-контактная схема) и FBD (функциональные блоки), позволяют создавать программы с помощью визуальных элементов — контактов, катушек, блоков и линий связи. Текстовые языки, например ST (Structured Text), используют синтаксис, схожий с традиционными языками программирования. Графические варианты удобнее для инженеров, знакомых с электрическими схемами, а текстовые — для логики высокой сложности или математических вычислений.

Как выбрать подходящий язык программирования ПЛК для проекта?

Выбор зависит от характера задачи и квалификации разработчика. Для управления простыми последовательными процессами чаще применяют LD, где логика отображается в виде контактов и катушек. Если требуется параллельная обработка сигналов и наглядное представление алгоритмов — выбирают FBD. SFC подходит для пошаговых процессов, где нужно чёткое разделение стадий, а ST — для сложных вычислений, циклов и работы с массивами данных.

Почему многие инженеры предпочитают использовать несколько языков в одном проекте?

Совмещение языков повышает гибкость и читаемость программы. Например, основная логика может быть реализована в LAD, управление последовательными процессами — в SFC, а вычислительные операции — в ST. Такая комбинация позволяет каждому участку программы использовать наиболее удобную форму описания без потери совместимости, так как все языки стандарта IEC 61131-3 могут взаимодействовать между собой.

Какие ошибки чаще всего допускают при использовании графических языков?

Распространённые ошибки — избыточное усложнение схем, чрезмерное количество связей между блоками и недостаточная структура проекта. При работе в FBD или LAD важно поддерживать читаемость: группировать логические участки, использовать комментарии, именовать сигналы понятным образом. Ещё одна ошибка — попытка реализовать громоздкие вычислительные алгоритмы в графическом виде, где уместнее использовать ST.

Подходят ли графические языки для сложных промышленных систем?

Да, но с ограничениями. Графические языки хорошо справляются с описанием логики управления, диагностикой состояний и визуальной наглядностью процессов. Однако при сложных математических расчётах, работе с базами данных или сетевыми протоколами предпочтительнее использовать ST. На практике часто применяют смешанный подход: графическая часть отвечает за управление, а текстовая — за обработку данных.
