Как подключать программатор для программирования cpld xilinx

Правильное подключение программатора к CPLD Xilinx – ключевая задача для успешной загрузки и отладки конфигураций на устройствах. Процесс программирования требует точности на каждом этапе, начиная от выбора программатора и заканчивая настройкой программного обеспечения. Важно понимать, что Xilinx предлагает несколько типов программируемых логических устройств, и каждый из них может требовать специфичного подхода для подключения.

Для подключения программатора необходимо учесть, что большинство современных моделей Xilinx используют стандарт JTAG для связи с внешними устройствами. Это означает, что выбор программатора должен соответствовать поддержке этого интерфейса. Современные устройства также могут поддерживать подключение через USB, что упрощает процесс интеграции с ПК и установки необходимого ПО.

Важно: при подключении программатора стоит обращать внимание на питание CPLD, так как неправильное подключение может привести к сбоям в работе устройства или даже его повреждению. В некоторых случаях программатор может обеспечивать питание для CPLD, но нужно убедиться, что напряжение соответствует спецификациям компонента.

При настройке программатора и программного обеспечения для работы с Xilinx необходимо тщательно следовать инструкциям, предоставленным производителем. Это включает установку драйверов, настройку параметров соединения и проверку совместимости с операционной системой. Многие программаторы поддерживают автоматическое распознавание устройства, но в случае проблем потребуется вручную настроить параметры подключения.

Как выбрать подходящий программатор для CPLD Xilinx

1. Совместимость с моделями Xilinx: Программаторы, такие как Xilinx Platform Cable USB и USB-JTAG, полностью совместимы с устройствами Xilinx. При выборе важно убедиться, что программатор поддерживает именно ту модель CPLD, которую вы собираетесь использовать. Некоторые программаторы могут не поддерживать старые или специализированные устройства.

2. Интерфейс подключения: Современные программаторы чаще всего подключаются через USB, что значительно упрощает настройку и использование. Программаторы с USB интерфейсом, например, Xilinx USB Cable или Digilent JTAG-HS3, обеспечивают хорошую скорость передачи данных и стабильное соединение. Важно, чтобы программатор поддерживал USB 2.0 или выше для оптимальной работы с большими объемами данных.

3. Производительность и скорость: Если требуется программировать большие устройства или делать это часто, стоит обратить внимание на программаторы с высокой пропускной способностью. Программаторы, поддерживающие скорость передачи данных до 16 Мбит/с, такие как Xilinx Platform Cable USB II, обеспечат быстрое и стабильное программирование. Для малых или средних проектов можно использовать более бюджетные варианты, которые подходят для стандартных задач.

4. Цена и поддержка: Важно учитывать не только стоимость программатора, но и доступность поддержки от производителя. Официальные программаторы Xilinx, как правило, предоставляют полноценную техническую поддержку и документацию, что важно для минимизации возможных проблем при программировании. Также стоит обратить внимание на наличие драйверов для вашей операционной системы, особенно если вы работаете с нестандартной ОС.

5. Дополнительные функции: Некоторые программаторы могут иметь дополнительные функции, такие как питание устройства во время программирования или возможность обновления прошивки программатора. Если вам нужно использовать эти функции, выбирайте программаторы с такими возможностями, например, Digilent JTAG-HS2, который поддерживает как питание, так и обновление прошивки через USB.

Подключение программатора через USB: шаг за шагом

1. Шаг 1: Подключение программатора к компьютеру

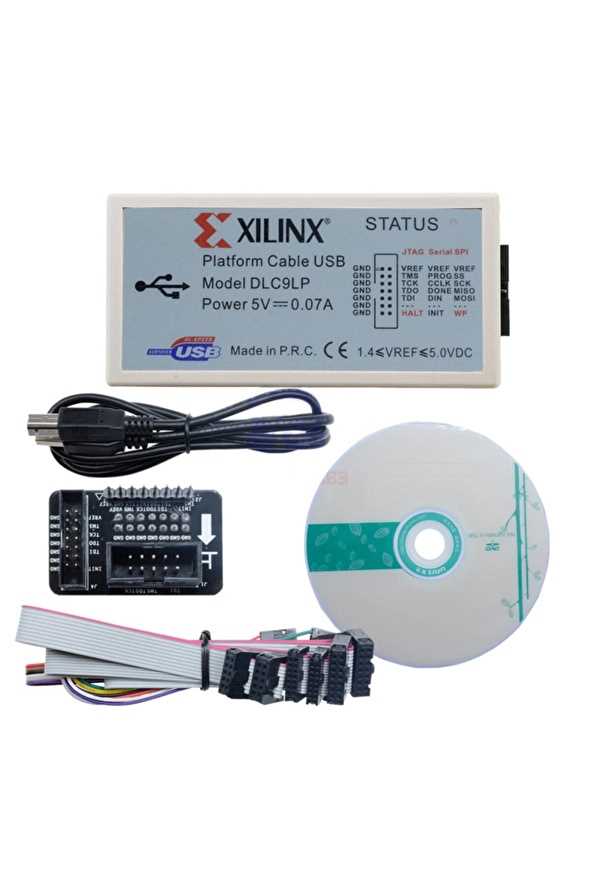

   Подключите программатор, например, Xilinx Platform Cable USB, к свободному порту USB на вашем компьютере. Убедитесь, что программатор подключен к порту с поддержкой USB 2.0 или выше для стабильной работы.
2. Шаг 2: Установка драйверов
   После подключения программатора операционная система может предложить установить необходимые драйверы. В случае если драйверы не установились автоматически, скачайте их с официального сайта Xilinx или используйте диск, прилагаемый к программатору.
3. Шаг 3: Подключение CPLD к программатору
   Подключите программатор к вашему устройству CPLD через JTAG-интерфейс. Обычно для этого используется 10-контактный разъем, подключаемый к соответствующему порту на CPLD. Убедитесь, что каждый контакт в разъеме совпадает с пинами на CPLD.
4. Шаг 4: Проверка питания устройства
   Некоторые программаторы могут подавать питание на CPLD. Если это не предусмотрено, подключите отдельное питание к CPLD согласно техническим характеристикам устройства.
5. Шаг 5: Установка программного обеспечения
   Для работы с программатором потребуется установить Xilinx ISE или Vivado. Это ПО позволит вам контролировать программатор, настраивать параметры программирования и загружать конфигурации в CPLD.
6. Шаг 6: Настройка программатора в программном обеспечении
   Запустите Xilinx ISE или Vivado, выберите подключенный программатор в настройках и проверьте его работоспособность через функцию «Detect Cable». После успешного распознавания программатора выберите устройство CPLD для дальнейшей работы.
7. Шаг 7: Программирование устройства
   В программном обеспечении загрузите нужную конфигурацию для CPLD и выберите команду «Program». Убедитесь, что все настройки правильные и устройство готово к программированию. После завершения процесса проверьте корректность работы через диагностику или тестирование.

Как настроить программатор для работы с Xilinx

Для того чтобы программатор корректно работал с устройствами Xilinx, необходимо выполнить несколько ключевых шагов настройки. Основные действия включают установку драйверов, конфигурацию в программном обеспечении и проверку подключения устройства.

1. Установка драйверов для программатора

Первым шагом является установка драйверов, необходимых для корректной работы программатора с компьютером. Для большинства программируемых устройств Xilinx, таких как Platform Cable USB, требуются специфические драйверы, которые можно найти на официальном сайте Xilinx. После подключения программатора к компьютеру система должна автоматически распознать его, но в случае проблем с распознаванием необходимо вручную установить драйверы.

2. Выбор и настройка программатора в программном обеспечении

После установки драйверов нужно настроить программатор в программном обеспечении, таком как Xilinx Vivado или ISE. Программаторы Xilinx автоматически распознаются в этих средах, но важно удостовериться, что выбран правильный тип программатора в настройках проекта.

3. Проверка подключения и статуса программатора

После настройки программатора в ПО важно проверить его состояние. В Xilinx Vivado для этого есть опция «Detect Cable», которая позволяет убедиться, что программатор подключен и работает корректно. В случае, если программатор не был обнаружен, необходимо проверить соединение и настройки порта.

4. Проверка версий прошивки программатора

Иногда для правильной работы программатора требуется обновить прошивку устройства. Для этого зайдите в меню «Cable Management» в Vivado и проверьте, какая версия прошивки установлена на программаторе. Если требуется обновление, следуйте инструкции, предоставленной производителем.

5. Установка соответствующих параметров в проекте

Перед программированием необходимо настроить параметры проекта в Xilinx Vivado или ISE. Включите настройку для выбранного CPLD или FPGA и убедитесь, что программатор настроен на работу с нужной моделью устройства. В настройках важно указать тип устройства и правильный номер порта JTAG.

Проверка правильности подключения программатора к CPLD

После того как программатор подключен к CPLD, важно убедиться в правильности его подключения, чтобы избежать ошибок при программировании устройства. Несоответствие подключения может привести к повреждению CPLD или неудачному программированию. Для проверки правильности подключения выполните следующие действия:

1. Проверка контактов JTAG
   Убедитесь, что все контакты на разъеме JTAG подключены правильно. Разъем должен быть подключен так, чтобы пины соответствовали пинам на CPLD. Ошибка в соединении пинов может привести к сбоям в работе программатора.
2. Проверка питания CPLD
   Убедитесь, что CPLD получает правильное питание. В некоторых случаях программатор может подавать питание на CPLD, но в других потребуется внешнее питание. Проверьте напряжение и ток, указанные в документации к вашему CPLD.
3. Проверка индикаторов на программаторе

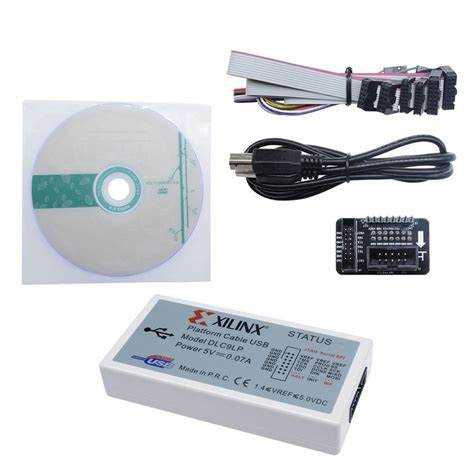

   Многие программаторы, например, Xilinx Platform Cable USB, оснащены индикаторами, которые показывают статус соединения и работы. Убедитесь, что индикатор подключения горит или мигает в зависимости от состояния, что подтверждает правильное подключение.
4. Использование функции проверки соединения в ПО
   В программном обеспечении Xilinx Vivado или ISE есть функция «Detect Cable», которая позволяет проверить правильность подключения программатора. При успешном соединении программатор будет отображен в списке устройств.
5. Проверка сигнала JTAG
   Если программатор поддерживает диагностику сигналов, используйте осциллограф для проверки сигналов JTAG. Убедитесь, что сигналы TDI, TDO, TMS и TCK имеют правильные уровни и частоту.

Если программатор не обнаружен программным обеспечением или не удается успешно загрузить прошивку в CPLD, перепроверьте соединения и попробуйте выполнить тест на другом порте USB. В случае проблем с питанием проверьте подключение питания на CPLD и убедитесь, что оно соответствует требованиям устройства.

Настройка программного обеспечения для загрузки прошивки

Для того чтобы загрузить прошивку в CPLD Xilinx, необходимо правильно настроить программное обеспечение, такое как Xilinx Vivado или ISE. Важно точно следовать этапам настройки, чтобы избежать ошибок в процессе программирования устройства.

1. Установка и запуск программного обеспечения

Перед началом работы убедитесь, что на вашем компьютере установлена последняя версия Xilinx Vivado или ISE. Если ПО еще не установлено, скачайте его с официального сайта Xilinx и следуйте инструкциям по установке.

2. Создание нового проекта

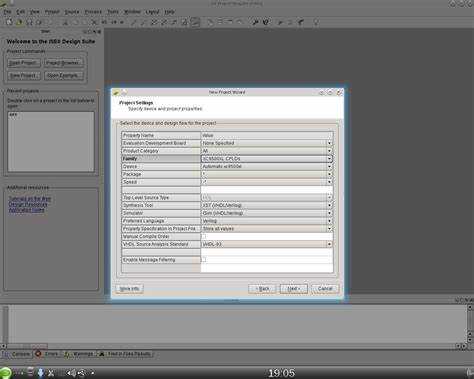

После запуска программы создайте новый проект. Укажите тип устройства, которое будет программироваться, выбрав модель CPLD из списка. Важно правильно указать семейство, серию и конкретную модель устройства, иначе программатор не сможет корректно взаимодействовать с CPLD.

3. Настройка программатора

Перейдите в настройки проекта и выберите подключенный программатор. В Xilinx Vivado или ISE это можно сделать через раздел «Hardware Manager». Убедитесь, что программатор распознан и отображается в списке подключенных устройств. Если этого не происходит, перепроверьте подключение и драйверы устройства.

4. Конфигурация параметров загрузки

Настройте параметры загрузки для выбранного устройства. Для CPLD важно указать формат файла прошивки, который будет загружен (например, BIT или JED). Убедитесь, что выбран правильный файл прошивки, и проверьте его соответствие с параметрами устройства, указанными в документации Xilinx.

5. Проверка подключения

Перед загрузкой прошивки выполните проверку подключения с помощью функции «Detect Cable» в программном обеспечении. Это позволит убедиться, что программатор корректно подключен к CPLD и готов к работе. Если программатор не найден, попробуйте перезагрузить программное обеспечение или сменить USB порт.

6. Загрузка прошивки

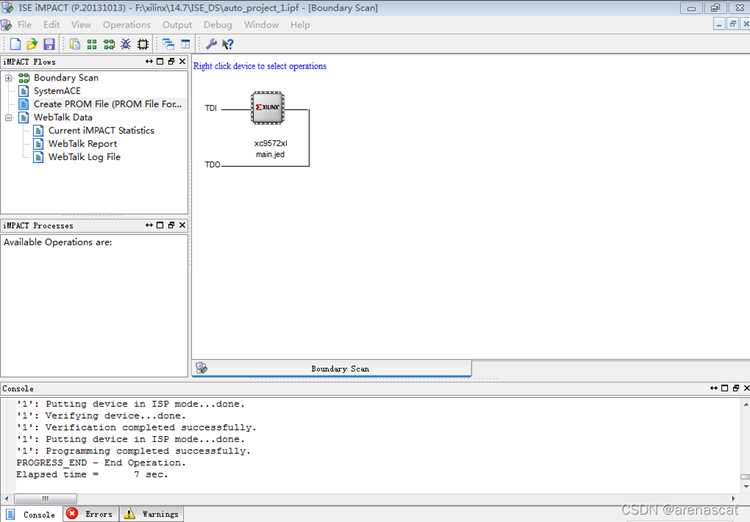

После настройки всех параметров можно начать процесс загрузки прошивки в CPLD. В программном обеспечении выберите команду «Program» и следуйте инструкциям. В процессе загрузки можно отслеживать статус и убедиться, что процесс завершился успешно.

7. Проверка результата

После загрузки прошивки в CPLD выполните тестирование устройства для проверки корректности работы. В Xilinx Vivado или ISE есть встроенные инструменты для диагностики, которые помогут проверить правильность конфигурации и работу устройства после программирования.

Диагностика и устранение ошибок при подключении программатора

При подключении программатора для программирования CPLD Xilinx могут возникать различные проблемы. Чтобы ускорить процесс устранения ошибок, важно понимать их основные причины и способы решения.

1. Программатор не обнаружен в программном обеспечении

Если программатор не отображается в Xilinx Vivado или ISE, выполните следующие шаги:

• Проверьте подключение программатора к компьютеру через USB. Используйте другой порт USB для исключения проблем с портом.
• Перезапустите программу или даже компьютер, чтобы сбросить возможные сбои в системе.
• Убедитесь, что драйверы для программатора установлены корректно. При необходимости установите их заново с официального сайта Xilinx.
• Если программатор подключен через USB-Hub, подключите его напрямую к компьютеру.

2. Неправильное подключение JTAG

Ошибки в подключении пинов JTAG – одна из наиболее частых причин неисправности. Проверьте следующее:

• Убедитесь, что кабель JTAG правильно подключен к разъему на CPLD и программаторе, соблюдая порядок пинов.
• Если используется переходник, убедитесь в его совместимости с вашим программатором и CPLD.
• Проверьте целостность кабеля и разъемов на наличие повреждений.

3. Проблемы с питанием CPLD

Если CPLD не включается или не программируется, проблема может быть в питании. Действуйте следующим образом:

• Проверьте, подает ли программатор питание на CPLD. Если это не так, подключите внешнее питание в соответствии с техническими характеристиками устройства.
• Проверьте напряжение и ток питания, соответствуют ли они требуемым значениям для вашего устройства CPLD.

4. Проблемы с программированием

Если программатор подключен, но процесс программирования не выполняется, попробуйте следующие шаги:

• Проверьте файл прошивки: он должен быть в правильном формате для CPLD (например, JED или BIT) и соответствовать выбранной модели устройства.
• Убедитесь, что параметры проекта в Vivado или ISE настроены правильно, включая выбор правильного устройства и конфигурации порта JTAG.
• Попробуйте выполнить команду «Detect Cable» в ПО, чтобы убедиться в правильности подключения и работы программатора.

5. Обновление прошивки программатора

Если программатор работает нестабильно или не поддерживает некоторые функции, обновите его прошивку:

• В Xilinx Vivado или ISE перейдите в раздел «Cable Management» и проверьте версию прошивки программатора.
• Если доступна новая версия, обновите прошивку согласно инструкции на официальном сайте Xilinx.

Если после выполнения этих шагов проблема не решена, рекомендуется обратиться в службу поддержки Xilinx или вендора программатора для получения дополнительной помощи.

Обновление прошивки программатора для работы с новыми моделями CPLD

Обновление прошивки программатора необходимо, чтобы обеспечить совместимость с новыми моделями CPLD Xilinx. Некоторые старые версии программаторов не поддерживают новейшие устройства или их функции, поэтому важно регулярно проверять и обновлять прошивку. Процесс обновления зависит от используемой модели программатора, но общие шаги остаются схожими.

1. Проверка текущей версии прошивки

Первым шагом является проверка текущей версии прошивки на вашем программаторе. В Xilinx Vivado или ISE выберите подключенный программатор и в меню «Cable Management» найдите информацию о текущей версии прошивки. Если версия устарела, необходимо выполнить обновление.

2. Загрузка последней версии прошивки

Перейдите на официальный сайт Xilinx и найдите раздел с последними версиями прошивки для вашего программатора. Скачайте файл прошивки, соответствующий модели вашего устройства. Убедитесь, что выбранная версия поддерживает работу с необходимыми моделями CPLD.

3. Обновление прошивки через программное обеспечение

Для обновления прошивки используйте встроенную функцию в Xilinx Vivado или ISE. В разделе «Cable Management» выберите опцию обновления прошивки. Программное обеспечение автоматически загрузит новую версию и установит её на программатор. Следуйте инструкциям на экране, чтобы завершить процесс.

4. Проверка прошивки после обновления

После обновления прошивки важно проверить, что программатор правильно функционирует с новыми моделями CPLD. Используйте команду «Detect Cable» в Xilinx Vivado или ISE, чтобы убедиться, что программатор распознает подключенные устройства и может корректно с ними работать.

5. Проблемы при обновлении

Если обновление прошло неудачно, попробуйте выполнить следующие действия:

• Перезагрузите программатор и повторите процесс обновления.
• Убедитесь, что ваш программатор подключен напрямую к компьютеру, а не через USB-хаб.
• Если проблема сохраняется, обратитесь в службу поддержки Xilinx для получения дополнительных инструкций.

Обновление прошивки обеспечит стабильную работу программатора с новыми моделями CPLD и повысит эффективность работы с новыми версиями устройств Xilinx.

Вопрос-ответ:

Какие типы CPLD Xilinx можно программировать с помощью программатора?

Программаторы Xilinx поддерживают большинство серий CPLD, включая XC9500, XC9500XL, CoolRunner II и другие. При выборе программатора важно учитывать конкретную серию устройства и требуемый интерфейс подключения, так как не все модели поддерживают все семейства чипов.

Как правильно подключить программатор к CPLD для записи конфигурации?

Подключение начинается с установки CPLD на отладочную плату или держатель. Затем программатор соединяется с соответствующим разъёмом JTAG или ISP на плате. После этого следует включить питание и убедиться, что программное обеспечение распознаёт устройство. Важно проверить, что контакты надёжно закреплены, чтобы избежать ошибок записи.

Почему CPLD не определяется в программном обеспечении программатора?

Причин может быть несколько: неправильно подключён кабель JTAG, отсутствует питание на CPLD, неисправен сам чип или есть несовместимость версии прошивки программатора с CPLD. Рекомендуется проверить контакты, питание и использовать последнюю версию программного обеспечения Xilinx для диагностики.

Можно ли использовать один и тот же программатор для разных CPLD Xilinx?

Да, большинство современных программаторов Xilinx поддерживают несколько серий CPLD, но важно убедиться, что выбранный программатор совместим с нужными моделями и их напряжением питания. Иногда для некоторых старых CPLD требуется отдельный адаптер или прошивка программатора.

Какие ошибки чаще всего возникают при программировании CPLD и как их избежать?

Частые ошибки включают неправильный выбор целевого устройства в софте, плохое соединение JTAG, сбои питания во время записи, а также использование повреждённого кабеля или платы. Для предотвращения ошибок рекомендуется проверять контакты перед программированием, включать питание стабильно, использовать качественные кабели и актуальную версию ПО программатора.

Как правильно подключить программатор к CPLD Xilinx для успешной записи конфигурации?

Для подключения программатора сначала убедитесь, что CPLD установлен на плате или в держателе, а питание платы включено. Используйте соответствующий кабель JTAG или ISP, подключая его к разъёму на плате, строго соблюдая полярность и порядок контактов. После подключения запустите программное обеспечение Xilinx и проверьте, что устройство определяется. Если CPLD не определяется, проверьте соединения, состояние кабеля и питание. Только после этого можно начинать запись конфигурации.
