Невозможно сохранить файл так как геометрия детали недопустима

Сообщение об ошибке сохранения файла в CAD-системе почти всегда указывает не на сбой программы, а на нарушение топологии модели. Чаще всего проблема возникает на этапе, когда система пытается зафиксировать тело как корректный граничный объект: любые самопересечения, незамкнутые контуры или поверхности с нулевой толщиной делают это невозможным. В результате файл не записывается или сохраняется в повреждённом виде, что блокирует дальнейшую работу.

На практике недопустимая геометрия появляется из-за операций выдавливания по дефектному эскизу, булевых операций с телами разной точности или импорта моделей из STEP и IGES без предварительной проверки. Даже один микроскопический зазор между вершинами или совпадение рёбер в одной плоскости может привести к отказу сохранения, особенно в параметрических моделях с длинной историей построений.

Чтобы избежать потери данных, важно не просто устранять ошибку после её появления, а диагностировать источник геометрического конфликта до финального сохранения. Проверка замкнутости контуров, анализ толщин, поиск самопересечений и контроль корректности импортированных поверхностей позволяют стабилизировать модель и сохранить файл без принудительного упрощения или пересоздания детали.

Какие типы геометрических ошибок приводят к сбою сохранения файла

Сбой сохранения файла возникает, когда геометрия детали не может быть интерпретирована CAD-системой как корректное твердое или поверхностное тело. В большинстве случаев это связано с нарушением математической согласованности элементов модели, а не с ошибками пользователя интерфейса.

Наиболее распространённые типы геометрических ошибок:

• Самопересекающиеся контуры эскиза – линии или дуги пересекают друг друга без явной точки разрыва, из-за чего операция построения формирует некорректную грань.
• Незамкнутые профили – минимальные зазоры между конечными точками сегментов, часто возникающие после редактирования размеров или импорта DXF.
• Нулевая или отрицательная толщина – поверхности или тела, где расстояние между противоположными гранями стремится к нулю, особенно после операций выреза или оболочки.
• Совпадающие или наложенные рёбра – элементы геометрии лежат в одной плоскости и частично дублируют друг друга, создавая неоднозначные границы тела.
• Неправильные булевы операции – объединение или вычитание тел с разной точностью аппроксимации, приводящее к разрывам в результирующей топологии.
• Повреждённые импортированные поверхности – разорванные NURBS-патчи, инвертированные нормали или неполные замкнутые оболочки после импорта STEP и IGES.

Для снижения риска отказа сохранения рекомендуется проверять эскизы на замкнутость перед каждой объемной операцией, избегать экстремально малых размеров элементов и выполнять диагностику тела встроенными средствами проверки геометрии сразу после импорта сторонних моделей.

Как самопересечения и нулевые толщины влияют на сохранение модели

Самопересечения и элементы с нулевой толщиной нарушают базовые требования к граничному представлению модели, из-за чего CAD-система не может однозначно определить внутренний и внешний объём детали. При попытке сохранения файл не проходит проверку целостности и либо не записывается, либо фиксируется с критическими ошибками.

Самопересечения чаще всего появляются на уровне эскизов и поверхностных операций. Типовые ситуации включают:

• перекрытие линий профиля после изменения размеров без перестроения ограничений;
• пересечение траекторий при операциях по сечению или выдавливанию по пути;
• слияние граней при зеркальном отражении с совпадением плоскостей;
• пересечение поверхностей после скруглений с радиусом, превышающим доступное пространство.

Нулевая толщина формируется, когда две грани оказываются математически совпадающими или расстояние между ними меньше допуска ядра моделирования. Такие дефекты часто возникают при:

• операциях оболочки с толщиной, равной или превышающей локальный размер элемента;
• вырезах, доходящих точно до внешней поверхности без запаса;
• создании острых кромок с углом, стремящимся к 180 градусов;
• объединении тел с совпадающими плоскостями контакта.

Для предотвращения проблем сохранения рекомендуется задавать минимальные зазоры между элементами, контролировать пересечения эскизов с помощью анализа контуров и избегать операций, создающих геометрию на пределе числовой точности. После сложных построений полезно выполнять проверку тела и локально упрощать проблемные участки до устойчивой формы.

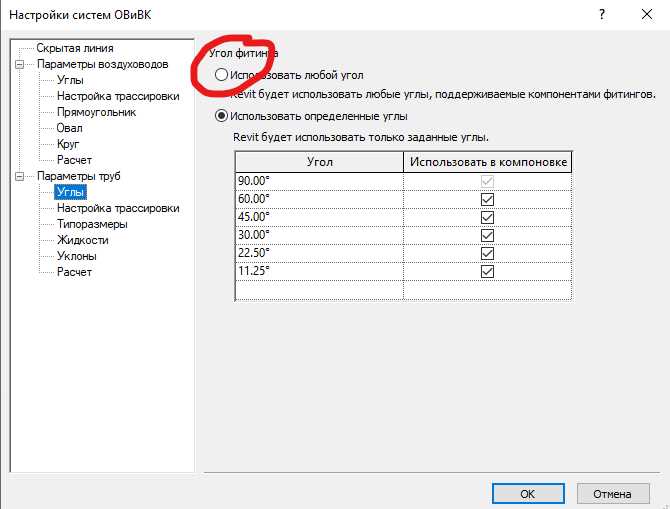

Почему разрывы контуров и незамкнутые профили блокируют сохранение

Разрывы контуров и незамкнутые профили нарушают правило однозначного определения области построения, на котором основаны все операции формирования твердого тела. При наличии даже минимального зазора между конечными точками система не может корректно определить границу сечения, из-за чего результирующая геометрия считается неопределённой и не допускается к сохранению.

Чаще всего такие дефекты возникают после импорта плоской геометрии, ручного редактирования эскизов или перестроения параметрической модели. Зазоры могут быть меньше визуального допуска, но превышать внутренний порог точности ядра моделирования, что делает профиль формально разомкнутым даже при визуальной целостности.

Незамкнутый профиль приводит к созданию поверхностного объекта вместо твердого тела либо к формированию набора несвязанных граней. При сохранении файл не проходит проверку целостности, так как отсутствует замкнутая оболочка, определяющая внутренний объём детали.

Для предотвращения блокировки сохранения необходимо использовать автоматический поиск разрывов, привязывать конечные точки сегментов геометрическими связями и избегать наложения почти совпадающих линий. После каждого изменения размеров следует принудительно проверять замкнутость профиля и устранять микрозазоры до выполнения объёмных операций.

Как определить проблемный элемент детали до попытки сохранения

Выявление проблемного элемента до сохранения модели позволяет избежать потери данных и разрушения истории построений. Основной ориентир – поведение системы при перестроении: если операция выполняется с задержкой, частично перестраивается или вызывает предупреждения, именно этот участок геометрии требует первичной проверки.

Наиболее показательный приём – поэтапное подавление операций. Временное отключение последних построений позволяет быстро сузить область поиска и определить, на каком шаге возникает нарушение топологии. Особое внимание следует уделять операциям скругления, оболочки и булевым действиям, так как они чувствительны к граничным условиям.

Дополнительную информацию даёт анализ локальной геометрии в подозрительном месте. Резкие перепады толщины, чрезмерно малые радиусы и совпадающие грани часто указывают на потенциальную нулевую толщину или самопересечение, которые ещё не проявились как явная ошибка.

Практичным методом является временное преобразование тела в поверхностную модель или выполнение диагностической проверки целостности. Такие операции подсвечивают разорванные рёбра, незамкнутые контуры и проблемные вершины, позволяя устранить дефект до того, как система заблокирует сохранение файла.

Какие встроенные инструменты CAD-системы проверяют корректность геометрии

Большинство современных CAD-систем оснащены специализированными средствами анализа, которые позволяют выявить недопустимую геометрию до момента сохранения файла. Эти инструменты работают на уровне топологии и используют внутренние допуски ядра моделирования, недоступные при визуальной проверке.

На уровне эскизов ключевую роль играют средства диагностики контуров. Они автоматически обнаруживают разрывы, пересечения, дублирующиеся сегменты и точки без геометрических связей. Использование таких проверок после импорта чертежей или масштабирования эскиза позволяет устранить ошибки до выполнения объемных операций.

Для твердотельных и поверхностных моделей применяются функции проверки тела, которые анализируют замкнутость оболочки, корректность нормалей и непрерывность рёбер. В процессе анализа проблемные участки выделяются визуально, что упрощает локализацию дефекта без перебора всей истории построений.

Дополнительный контроль обеспечивают инструменты анализа толщины и кривизны. Они выявляют зоны с нулевой или критически малой толщиной, а также участки с резкими геометрическими переходами, которые часто становятся причиной отказа сохранения. Регулярное применение этих средств после сложных операций снижает риск блокировки файла на финальном этапе работы.

Как исправлять недопустимую геометрию без пересоздания модели

Исправление недопустимой геометрии без полного пересоздания модели позволяет сохранить историю построений и минимизировать потери данных. Основная задача – локализовать проблемные элементы и восстановить их топологическую целостность с минимальными изменениями.

Типовые методы включают:

• Использование инструментов «исправить эскиз» для замыкания разрывов и устранения самопересечений.
• Применение функции «обновить грань» или «сшить поверхности» для соединения разорванных элементов без пересоздания тела.
• Корректировка толщины оболочек и вырезов с помощью локального изменения размеров, чтобы устранить нулевые или отрицательные значения.
• Удаление или подавление проблемных операций, которые приводят к пересечениям, с последующим постепенным восстановлением.

Для наглядности можно систематизировать подходы к исправлению в таблице:

Регулярное применение этих методов позволяет устранить ошибки геометрии, сохранить исходную структуру модели и предотвратить блокировку файла при сохранении без необходимости полного пересоздания детали.

Что делать, если файл не сохраняется даже после исправления геометрии

Если файл продолжает не сохраняться после устранения очевидных ошибок геометрии, проблема чаще всего связана с накопленной сложностью модели, внутренними повреждениями истории построений или ограничениями ядра моделирования. В таких случаях необходимо переходить к системной диагностике и альтернативным методам сохранения.

Первый шаг – создание копии модели и пошаговое подавление операций. Последовательно отключая последние построения, можно определить, какая операция вызывает скрытые нарушения топологии, даже если визуальных дефектов нет. Иногда восстановление одной проблемной грани решает проблему сохранения всего файла.

Если шаг подавления не выявляет источник ошибки, применяются инструменты экспорта и повторного импорта в нейтральные форматы (STEP, Parasolid) с последующей проверкой целостности. Этот метод позволяет ядру построить новую геометрическую оболочку и устранить невидимые повреждения истории модели.

В случае сложных сборок или моделей с множеством взаимозависимых элементов можно использовать локальное разбиение на отдельные тела. Сохранение каждого тела отдельно и последующая сборка в новой модели часто обходят внутренние ограничения ядра, не требуя полного пересоздания всей конструкции.

Дополнительно рекомендуется проверить настройки сохранения, такие как точность округления и минимальный размер элементов, а также обновления CAD-системы. Часто сбой возникает из-за накопления числовых ошибок при длинной истории построений, которые корректируются последними патчами или инструментами «восстановления модели» встроенного ядра.

Вопрос-ответ:

Почему CAD-система выдаёт ошибку при сохранении после импорта STEP-файла?

Импортированные STEP-файлы часто содержат разорванные поверхности, наложенные рёбра или несовпадающие вершины. Ядро моделирования считает такие элементы некорректными, так как не может создать замкнутую оболочку для твердого тела. Для устранения ошибки используют встроенные инструменты проверки целостности, сшивания поверхностей и локальной коррекции граней перед попыткой сохранения.

Как выявить конкретное место самопересечения в сложной модели?

Для поиска проблемного участка применяют функции анализа пересечений граней или эскизов. Обычно инструмент подсвечивает области, где поверхности или линии перекрываются. Дополнительно полезно подавлять операции поочередно: отключение последних построений помогает локализовать, на каком шаге появилась некорректная геометрия, после чего её можно исправить без пересоздания всей модели.

Какие операции чаще всего создают нулевую толщину и препятствуют сохранению файла?

Нулевая толщина возникает при вырезах, оболочках или скруглениях, где расстояние между гранями стремится к нулю. Часто это происходит при создании тонких стенок в ограниченном пространстве или при объединении тел с почти совпадающими гранями. Исправление выполняют путём увеличения зазора, корректировки радиусов скруглений или разделения проблемных тел на отдельные элементы.

Можно ли сохранить файл, если стандартные инструменты исправления геометрии не помогают?

Да, для этого применяют экспорт в нейтральный формат, например STEP или Parasolid, и повторный импорт в новую модель. Это создаёт новую геометрическую оболочку и устраняет скрытые нарушения топологии. Также иногда помогает разбиение сложной модели на отдельные тела и сохранение их по отдельности с последующей сборкой в новой модели.

Как избежать ошибок сохранения при работе с эскизами и тонкими элементами?

Необходимо контролировать замкнутость профилей, избегать минимальных размеров, близких к пределу точности ядра, и проверять эскизы на самопересечения и наложения. После редактирования полезно использовать встроенные проверки и привязки точек, чтобы гарантировать непрерывность линий и корректное формирование тела. Это снижает вероятность отказа сохранения при последующих объёмных операциях.
