Точная работа с чертежами в Компас 3D напрямую зависит от правильного выравнивания видов на листе. Даже отклонение на 0,5 мм между видами одной детали может привести к несоответствию размеров при сборке. Для контроля точности рекомендуется использовать координатные привязки и функцию Выравнивание по оси, которая позволяет совмещать виды по выбранным осям деталей.
При создании сборочных чертежей важно синхронизировать масштабы отдельных видов. Например, если основной вид масштабирован 1:2, а вспомогательный 1:1, размеры между видами будут не сопоставимы, что усложнит измерения и нанесение размеров. Компас 3D предоставляет инструмент Синхронизация масштаба видов, который автоматически корректирует масштаб вспомогательных видов под основной.
Для выравнивания смещенных или наклонных видов полезно использовать сетку и направляющие. Прямое перемещение видов с помощью мыши часто приводит к погрешностям в пределах 0,2–1 мм. Применение команд Привязка к объекту и Выравнивание по граням обеспечивает точное позиционирование без ручного подгона.
Как установить точные углы для видов в Компас 3D
Для установки точных углов видов в Компас 3D используется команда Поворот вида в контекстном меню чертежа. Угол задается вручную в поле Градусы с точностью до 0,01°. Для стандартных проекций рекомендуется использовать шаг поворота 15° или 30° для упрощения совмещения видов.
Если необходимо выровнять вид под нестандартным углом, следует активировать привязку к линиям деталей. При этом углы между выбранными элементами автоматически рассчитываются, что исключает ручное подгонку и снижает погрешность до 0,05 мм на листе формата А3.
Для сборочных чертежей важно синхронизировать поворот всех видов, связанных с одной деталью. Использование функции Применить угол ко всем видам позволяет установить одинаковое вращение для нескольких проекций, что сохраняет точность измерений и упрощает нанесение размеров.
Контроль установленного угла выполняется через панель свойств вида, где отображается текущий угол поворота. Регулярная проверка после изменения ориентации предотвращает смещение вспомогательных видов и обеспечивает соответствие чертежа требованиям ГОСТ.
Выравнивание видов по общим осям деталей
Выравнивание видов по общим осям позволяет сохранить точное соотношение элементов в чертежах сборок. Для этого используется команда Привязка к оси, которая фиксирует центр выбранной оси детали и совмещает его с аналогичной осью другого вида. Допустимая погрешность при этом не превышает 0,05 мм.
Для контроля выравнивания рекомендуется применять вспомогательные линии осей. Компас 3D позволяет отображать осевые линии на каждом виде, что облегчает визуальную проверку совмещения. Если линии не совпадают, используется Смещение вида по оси для корректировки позиции.
Таблица ниже демонстрирует пример применения выравнивания для сборки из трех деталей:
| Деталь | Ось для выравнивания | Действие | Результат |
|---|---|---|---|
| Вал | Центральная ось цилиндра | Привязка к оси основного вида | Вал точно совмещен с отверстиями в корпусе |
| Корпус | Ось отверстий под вал | Совмещение с осью вала | Соосность деталей обеспечена |
| Фланец | Ось монтажного отверстия | Выравнивание с осью корпуса | Фланец правильно ориентирован на сборке |
После выравнивания по осям рекомендуется проверить углы наклона видов, чтобы исключить перекосы при последующем нанесении размеров и подготовки чертежа к печати.
Использование привязок для точного совмещения видов
Привязки в Компас 3D позволяют точно совмещать виды без ручного подгона. Для закрепления одного вида относительно другого применяется команда Привязка к объекту. Можно выбрать точки, линии или оси, к которым будет выполняться привязка, с точностью до 0,01 мм.
Для линейных элементов рекомендуется использовать Привязку к концу или середине линии, что гарантирует совпадение габаритных точек. Для круговых элементов эффективна Привязка к центру окружности, которая обеспечивает точное совмещение осей отверстий и валов между видами.
При работе с несколькими видами на одном листе следует включить режим Параллельная привязка, который сохраняет одинаковое расстояние между видами при перемещении. Это особенно важно для сборок, где расстановка размеров зависит от одинаковой ориентации всех проекций.
Регулярная проверка привязок через панель свойств позволяет контролировать их корректность и предотвращает смещение элементов при последующем редактировании чертежа.

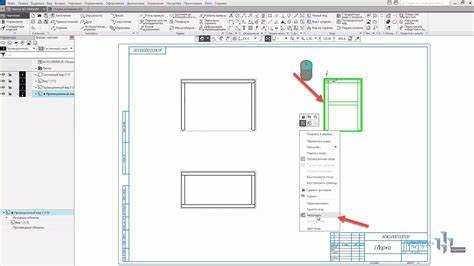

Методы коррекции смещенных видов на чертеже
Смещение видов на чертеже приводит к неправильному отображению размеров и нарушению соосности элементов. В Компас 3D существуют несколько инструментов для точной коррекции:
- Прямое перемещение – позволяет сдвигать вид по горизонтали и вертикали с шагом 0,01 мм, что важно при подгонке смежных проекций.
- Привязка к объекту – совмещение ключевых точек вида с элементами другого вида, например, оси отверстий или края детали.
- Выравнивание по осям – фиксация центральных осей цилиндрических элементов для сохранения соосности между видами.
- Синхронизация масштаба – корректировка масштаба смещенного вида под основной, чтобы линии и размеры совпадали по длине.
Последовательность действий при коррекции смещенного вида:
- Выделить смещенный вид и активировать панель свойств.
- Включить видимые направляющие или осевые линии для контроля положения.
- Применить привязки к ключевым точкам или осям, проверяя совпадение с соседними видами.
- Скорректировать масштаб при необходимости через команду синхронизации.
- Проверить итоговое положение через измерительные инструменты Компас 3D.
Использование этих методов снижает риск ошибок при нанесении размеров и подготовке чертежа к печати, сохраняя точность всех проекций на листе.
Синхронизация масштабов разных видов в одной сборке
Несоответствие масштабов между видами сборки приводит к неправильной интерпретации размеров и ошибок при нанесении размеров. В Компас 3D используется функция Синхронизация масштаба видов, которая автоматически подбирает масштаб вспомогательных видов под основной.
Для корректной работы необходимо выбрать основной вид, установить для него требуемый масштаб, например 1:2, и активировать синхронизацию для всех остальных видов на листе. Это гарантирует одинаковое отношение размеров между видами и сохраняет точность при построении сборки.
Если сборка содержит виды с различными ориентациями, перед синхронизацией рекомендуется проверить углы поворота и выравнивание по осям. Совмещение масштаба без корректной ориентации может привести к искажению проекций и некорректному расположению элементов на чертеже.
После применения синхронизации следует провести проверку ключевых размеров на каждом виде. Использование инструментов измерения Компас 3D позволяет убедиться, что длины и расстояния между элементами совпадают с проектными данными, а масштабы всех видов идентичны.
Проверка точности выравнивания перед печатью чертежа
Перед печатью чертежа необходимо убедиться, что все виды точно совмещены и соответствуют проектным размерам. В Компас 3D используется инструмент Контроль положения видов, который отображает отклонение по координатам X и Y с точностью до 0,01 мм.
Рекомендуется проверять:
- Соосность цилиндрических и отверстийных элементов на всех видах сборки.
- Совпадение ключевых точек и граней деталей между основной и вспомогательной проекцией.
- Единый масштаб всех видов на листе, чтобы размеры были сопоставимы.
После проверки отклонений следует использовать функции Коррекция смещения и Привязка к объекту для устранения погрешностей. Это позволяет снизить риск ошибок при печати и гарантирует, что нанесенные размеры точно отражают проектные данные.
Завершая проверку, рекомендуется провести визуальный контроль с включенными осевыми линиями и направляющими, чтобы убедиться, что все виды выровнены и готовы к точной печати без искажений.
Вопрос-ответ:
Как правильно установить угол поворота вида в Компас 3D для точной совокупности деталей?
Для точного задания угла поворота выделите вид и используйте команду Поворот вида. В поле угла вводите значение с точностью до 0,01°, чтобы минимизировать погрешности. Если проекция должна соответствовать линии другой детали, активируйте Привязку к линии или к оси, чтобы угол рассчитывался автоматически и совпадал с ориентацией смежных элементов.
Какие методы позволяют совмещать виды по общей оси детали?
В Компас 3D применяются следующие методы: 1) Привязка к оси — фиксирует центральные линии цилиндров или отверстий; 2) Выравнивание по направляющим — помогает точно совместить края деталей; 3) Совмещение ключевых точек — удобно для сборочных чертежей, когда необходимо, чтобы центры отверстий или грани совпадали. После выравнивания следует проверить совмещение с помощью осевых линий и измерительных инструментов.
Как устранить смещение вида на чертеже после автоматической вставки?
Сначала выделите смещенный вид и включите отображение направляющих или осевых линий. Затем примените Привязку к объекту для ключевых точек и граней, или используйте Смещение вида по координатам с точностью до 0,01 мм. После корректировки проверьте углы и соосность цилиндрических элементов, чтобы убедиться, что все проекции соответствуют друг другу.
Почему масштабы разных видов в одной сборке могут не совпадать и как это исправить?
Разные виды могут иметь разные масштабы, если они создавались отдельно или были изменены вручную. Это приводит к несоответствию длин линий и размеров. Для исправления используйте функцию Синхронизация масштаба видов, выбрав основной вид с нужным масштабом. Все остальные виды автоматически приведутся к одному отношению, при этом сохраняются углы и выравнивание по осям.
Какие проверки нужно провести перед печатью чертежа, чтобы убедиться в точном выравнивании видов?
Перед печатью следует проверить: 1) совпадение осевых линий и центральных точек всех видов; 2) соответствие масштаба между основной и вспомогательными проекциями; 3) отсутствие перекосов углов и смещений, используя измерительные инструменты Компас 3D; 4) корректность всех привязок к элементам деталей. Для визуального контроля включите направляющие и сетку, чтобы убедиться, что линии и проекции точно совмещены на листе.
Как правильно использовать привязки, чтобы совмещать виды сложной сборки в Компас 3D?
Для совмещения видов сложной сборки используйте Привязку к объекту для ключевых точек и линий деталей. Начните с основных элементов, например, осей цилиндров или центров отверстий. После этого примените параллельные направляющие, чтобы выровнять соседние виды. Проверка точности осуществляется через панель свойств и измерительные инструменты, которые показывают отклонение по координатам до 0,01 мм. Такой подход помогает избежать перекосов и сохраняет соосность всех элементов на чертеже.
Какие действия нужно выполнить, если после выравнивания вида обнаружено смещение относительно соседних проекций?
Если смещение обнаружено, сначала включите отображение осевых линий и направляющих. Используйте команду Смещение вида по координатам, чтобы точно подогнать положение вида по горизонтали и вертикали. Затем проверьте привязки к ключевым точкам и при необходимости исправьте их через Привязку к объекту. После корректировки углы и масштабы всех видов должны быть проверены измерительными инструментами, чтобы убедиться, что проекции точно совмещены и готова печать чертежа без искажений.
