Сборка собственной платы Ардуино позволяет адаптировать микроконтроллер под конкретные проекты, экономя на готовых платах и получая полный контроль над схемой. Для большинства домашних проектов подходит микроконтроллер ATmega328P с поддержкой стандартной Arduino IDE.
Перед началом важно подготовить точный перечень компонентов: микросхема ATmega328P, кварцевый резонатор 16 МГц, стабилизатор напряжения 5 В, резисторы 10 кОм и 220 Ом, светодиод, разъемы для питания и USB-UART преобразователь. Для пайки понадобится паяльник с тонким жалом, флюс и припой 0,5 мм.
Проектирование печатной платы требует точной разводки дорожек для подачи питания, сигналов и подключения внешних модулей. Рекомендуется использовать KiCad или Eagle, устанавливая минимальный зазор между дорожками 0,3 мм и ширину дорожек 0,5 мм для силовых линий.
Сборка начинается с пайки микроконтроллера и кварцевого резонатора, затем устанавливаются резисторы, конденсаторы и разъемы. После монтажа необходимо прошить загрузчик Arduino через программатор USBasp или Arduino Uno, чтобы плата была готова к программированию.
Тестирование платы включает проверку подачи напряжения, сигналы на входах и выходах, работу встроенного светодиода и соединение с компьютером через USB. После успешной проверки плата готова для реализации простых проектов: управления светодиодами, сенсорами температуры и моторами.
Выбор микроконтроллера и его совместимость с Arduino
Для домашних плат чаще всего используют микроконтроллер ATmega328P, совместимый с Arduino Uno. Он поддерживает 32 КБ флеш-памяти, 2 КБ SRAM и 1 КБ EEPROM, что достаточно для большинства проектов с датчиками и приводами.
ATmega32U4 подходит для проектов, требующих встроенного USB, например клавиатур или джойстиков. Он имеет 32 КБ флеш-памяти и 2,5 КБ SRAM, поддерживает прямое программирование через Arduino IDE без внешнего USB-UART преобразователя.
Совместимость с Arduino обеспечивается наличием загрузчика (bootloader), который позволяет использовать стандартные библиотеки и среду разработки. Для других моделей, таких как ATtiny85, требуется отдельная настройка Arduino IDE и ограниченное количество пинов.
При выборе микроконтроллера также важно учитывать частоту работы: стандарт 16 МГц для ATmega328P подходит для большинства задач, но для высокоскоростных проектов можно использовать 20 МГц, учитывая необходимость корректировки таймеров в коде.
Необходимые компоненты и инструменты для сборки платы
Основной микроконтроллер для домашней платы – ATmega328P с поддержкой Arduino IDE. Для работы потребуется кварцевый резонатор на 16 МГц, стабилизатор напряжения 5 В и набор резисторов: 10 кОм для подтяжки RESET и 220 Ом для светодиодов.
Дополнительно понадобятся конденсаторы 0,1 мкФ для фильтрации питания и 22 пФ для кварцевого резонатора, светодиоды для индикации работы, кнопка RESET, разъемы для подключения питания и внешних модулей.
Для пайки и сборки платы потребуются паяльник с тонким жалом, припой диаметром 0,5 мм, флюс, пинцет и мультиметр для проверки соединений. USB-UART преобразователь или программатор USBasp необходим для загрузки bootloader и прошивки скетчей.

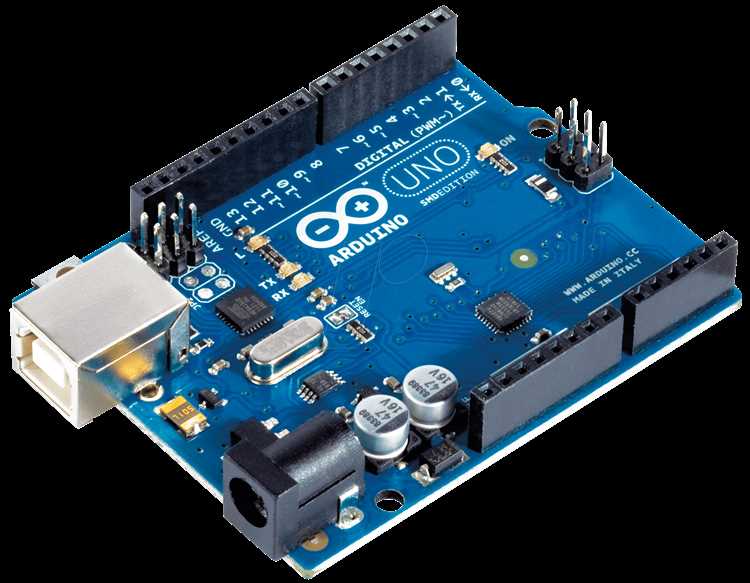

Разработка схемы подключения и разводка печатной платы
Разводка печатной платы выполняется в программных средствах KiCad или Eagle. Минимальный зазор между дорожками силовых линий рекомендуется 0,5 мм, дорожек сигналов – 0,3 мм. Следует избегать пересечения линий, формируя кратчайшие соединения между компонентами.
Питание и землю лучше разводить отдельными широкими шинами, а сигнальные линии располагать перпендикулярно к ним, чтобы уменьшить наводки. Разъемы для подключения внешних модулей следует вынести к краям платы для удобства монтажа и тестирования.
Процесс пайки и монтаж элементов на плату
Перед пайкой убедитесь, что все компоненты проверены и пронумерованы в соответствии с схемой. Работайте на устойчивой поверхности с хорошим освещением и используйте антистатический коврик для защиты микроконтроллера.
- Начните с установки и пайки резисторов и конденсаторов, так как они занимают меньше места и облегчают дальнейший монтаж крупных элементов.
- Закрепите разъемы питания и USB, чтобы обеспечить удобный доступ при подключении.
- Вставьте микроконтроллер ATmega328P в панельку или сразу на плату, следя за ориентацией по отметке на корпусе.
- Подключите светодиоды и кнопку RESET, соблюдая полярность и последовательность монтажа.
При пайке используйте тонкий припой 0,5 мм и флюс для предотвращения холодных контактов. После завершения пайки проверьте соединения мультиметром на наличие коротких замыканий и правильность подключения питания и земли.
Подключение USB и программирование микроконтроллера
Перед прошивкой загрузчика убедитесь, что микроконтроллер установлен в панельку, а плата получает стабильное напряжение 5 В. Используйте программатор USBasp или Arduino Uno в режиме ISP для записи bootloader.
После успешной загрузки bootloader подключите плату к компьютеру через USB и откройте Arduino IDE. Выберите плату «Arduino Uno» и соответствующий COM-порт. Тестовую программу можно загрузить, используя встроенный пример «Blink» для проверки работы светодиода.
Если плата не определяется компьютером, проверьте контакты USB, правильность подключения TX и RX, а также установку драйверов для USB-UART преобразователя.
Проверка работы платы и устранение ошибок
| Элемент | Метод проверки | Рекомендации |
|---|---|---|
| Питание 5 В | Напряжение должно быть стабильным без пульсаций | |
| Светодиод индикации | Загрузка примера Blink | Светодиод должен мигать с периодом 1 с |
| USB-подключение | Arduino IDE, выбор COM-порта | Плата определяется в списке устройств |
| Тестовые скетчи с миганием светодиодов и считыванием сенсоров |
При обнаружении ошибок проверяйте пайку и правильность подключения компонентов, убедитесь в отсутствии коротких замыканий и поврежденных дорожек. Для сложных случаев используйте осциллограф или логический анализатор для диагностики сигналов.

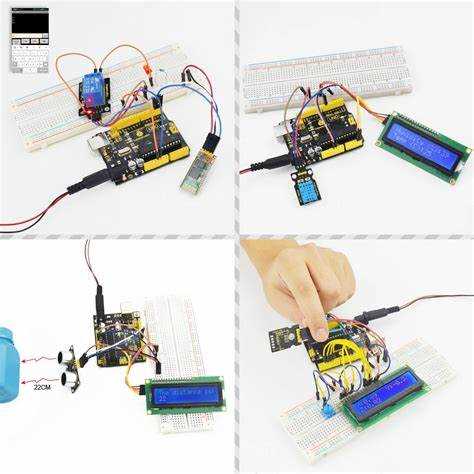

Примеры простых проектов для тестирования платы
После сборки и проверки платы можно переходить к тестовым проектам, которые помогают убедиться в исправной работе всех компонентов.
- Чтение аналогового датчика температуры: используйте датчик LM35, подключив его к аналоговому входу A0, и выведите значения в Serial Monitor.
- Кнопка и светодиод: подключите кнопку к цифровому входу D2 и светодиод к D3, запрограммируйте включение светодиода при нажатии кнопки.
Эти проекты позволяют тестировать цифровые и аналоговые входы, PWM-сигналы, работу Serial и простую логику. После успешной проверки можно переходить к более сложным схемам с несколькими датчиками и приводами.
Вопрос-ответ:
Какие микроконтроллеры лучше всего использовать для самостоятельной платы Arduino?
Для домашних проектов чаще всего выбирают ATmega328P из-за совместимости с Arduino Uno, наличия 32 КБ флеш-памяти, 2 КБ SRAM и 23 цифровых выводов. Для проектов с встроенным USB можно использовать ATmega32U4, который позволяет напрямую подключаться к компьютеру без внешнего преобразователя.
Какие инструменты и материалы необходимы для сборки платы дома?
Минимальный набор включает паяльник с тонким жалом, припой диаметром 0,5 мм, флюс, мультиметр и пинцет. Из компонентов потребуются микроконтроллер, кварцевый резонатор 16 МГц, стабилизатор 5 В, резисторы 10 кОм и 220 Ом, конденсаторы 0,1 и 22 пФ, светодиоды, кнопка RESET и разъемы для питания и USB.
Как проверить корректность разводки печатной платы перед пайкой?
Для проверки рекомендуется собрать схему на макетной плате, убедившись, что все соединения соответствуют электрической схеме. Проверяются питание, земля, сигнальные линии, кнопка RESET и светодиоды. Использование мультиметра позволяет обнаружить короткие замыкания и разрывы перед окончательной пайкой.
Как прошить загрузчик Arduino на собранную плату?
Для загрузки bootloader используется программатор USBasp или Arduino Uno в режиме ISP. Подключите соответствующие выводы MOSI, MISO, SCK, RESET, VCC и GND. После успешной записи загрузчика плата готова к программированию через Arduino IDE.
Какие простые проекты можно использовать для тестирования платы?
Для проверки работы платы подходят проекты с мигающим светодиодом, чтение аналоговых датчиков (LM35, LDR), управление сервоприводами, проверка кнопок и светодиодов. Эти проекты позволяют убедиться в работе цифровых и аналоговых входов, PWM-сигналов и Serial-соединения с компьютером.
Как проверить правильность работы самодельной платы Arduino после сборки?
Проверка начинается с подачи стабильного питания 5 В и измерения напряжения на выводах VCC и GND мультиметром. Затем подключают USB-UART преобразователь и загружают тестовую программу, например Blink, чтобы убедиться в работе цифрового вывода D13. Аналоговые входы проверяют с помощью датчиков LM35 или LDR, выводя значения в Serial Monitor. Также проверяются кнопка RESET и светодиоды, чтобы убедиться в корректной логике схемы. При обнаружении проблем проверяют пайку, отсутствие коротких замыканий и правильность подключения компонентов, а для сложных случаев используют осциллограф или логический анализатор для диагностики сигналов.
