Как сделать карту высот

Карта высот позволяет визуализировать рельеф территории, определить уклоны и выявить географические особенности. Для точной карты рекомендуется использовать цифровые модели рельефа с разрешением не ниже 10 метров на пиксель, например, данные SRTM или ASTER GDEM. Их точность достигает ±16 метров по вертикали, что подходит для локальных проектов и инженерных расчетов.

Перед обработкой данных важно очистить исходную модель от шумов и пропусков. Простейший способ – применение медианного фильтра с окном 3×3 пикселя для сглаживания резких выбросов. Для больших территорий стоит использовать алгоритмы интерполяции, такие как билинейная или сплайн-интерполяция, чтобы сохранить плавность рельефа без потери деталей.

Выбор визуализации зависит от цели карты. Для инженерных задач лучше выделять уклоны с шагом 5–10 градусов, а для природных исследований – использовать градации по 20–50 метров высоты. Контурные линии создаются через каждые 10–20 метров, что обеспечивает баланс между детализацией и читаемостью карты.

При экспорте карты высот важно сохранять метаданные и систему координат. Форматы GeoTIFF или ASCII GRID позволяют работать с GIS-приложениями без потери точности. Проверка карты на точность включает сравнение с топографическими картами и контроль точек с известными координатами, чтобы исключить смещения и искажения рельефа.

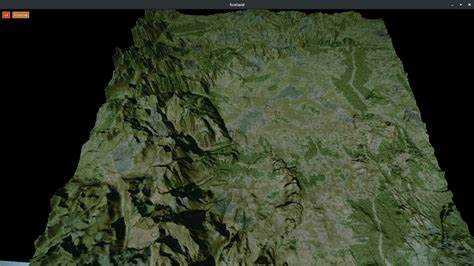

Выбор подходящего источника данных для рельефа

Для создания карты высот критически важен исходный набор данных, так как от него зависит точность и детализация рельефа. Основные источники включают спутниковые цифровые модели, аэрофотосъемку и наземные лазерные сканирования.

• SRTM (Shuttle Radar Topography Mission) – покрытие почти всей суши с разрешением 30 м (1 секунда) для большинства регионов. Погрешность по высоте ±16 м, подходит для крупных территорий и предварительного анализа.
• ASTER GDEM – глобальная цифровая модель с разрешением 30 м, высокая детализация в горных районах. Важно проверять артефакты и выбросы в данных.
• LiDAR – лазерное сканирование с точностью до 10–50 см, используется для детальных инженерных проектов, гидрологических расчетов и городских карт. Ограничен по покрытию и стоимости.
• Топографические карты – при отсутствии цифровых данных можно оцифровывать контурные линии с карт масштаба 1:25 000 или 1:50 000, но потребуется интерполяция для создания цифровой модели рельефа.

При выборе источника учитывайте:

1. Требуемое разрешение и точность карты. Для инженерных целей – до 1 м, для регионального анализа – 30 м достаточно.
2. Площадь покрытия. Спутниковые модели подходят для больших территорий, LiDAR – для локальных участков.
3. Наличие артефактов и шумов. ASTER и SRTM могут содержать ложные пики или впадины, которые необходимо корректировать.
4. Совместимость с используемым ПО. GeoTIFF и ASCII GRID подходят для большинства GIS-программ, LAS – для LiDAR-анализаторов.

Выбор правильного источника позволяет сократить время на очистку данных и повысить точность итоговой карты высот.

Подготовка и очистка цифровой модели местности

Перед созданием карты высот необходимо подготовить цифровую модель местности (ЦММ) для устранения шумов и пропусков. Даже качественные источники, такие как SRTM и ASTER, содержат выбросы до ±16 м и артефакты в районах с резкими перепадами рельефа.

Основные шаги подготовки:

• Удаление выбросов: применяется медианный фильтр с окном 3×3 или 5×5 пикселей. Для больших территорий рекомендуется использовать адаптивные фильтры, учитывающие локальный уклон.
• Заполнение пропусков: применяются методы интерполяции: билинейная для мелких участков, сплайн или kriging для крупных территорий. Для LiDAR-данных лучше использовать ближайшего соседа с взвешиванием по расстоянию.
• Сглаживание рельефа: гауссово сглаживание с радиусом 1–2 пикселя снижает резкие перепады высот без потери значимых форм рельефа.
• Проверка границ модели: контролируются края данных, чтобы избежать обрывов и резких переходов при наложении на карты или GIS-слои.

После очистки модели важно проверить контрольные точки с известной высотой. Разница между исходной и обработанной моделью не должна превышать 1–2 м для точного отображения рельефа на карте.

Настройка масштаба и разрешения карты высот

Масштаб и разрешение карты высот определяют детализацию рельефа и читаемость информации. Для крупных регионов достаточно разрешения 30–50 м на пиксель, тогда как для локальных проектов или инженерных задач рекомендуется 1–5 м.

При выборе масштаба учитывайте градацию высот и уклонов:

Для визуализации важно согласовать масштаб и разрешение с размером конечной карты. Например, карта формата A3 с разрешением ЦММ 10 м на пиксель позволяет выделять уклоны с шагом 5–10 метров без потери деталей. Настройка разрешения перед экспортацией снижает нагрузку на GIS-системы и упрощает наложение дополнительных слоев.

Применение алгоритмов сглаживания и фильтров

Сглаживание цифровой модели местности позволяет уменьшить шумы и резкие выбросы без потери значимых форм рельефа. Для этого используют фильтры, адаптированные под конкретный тип данных и разрешение ЦММ.

• Медианный фильтр: окно 3×3 или 5×5 пикселей устраняет изолированные пики и впадины, сохраняя границы склонов.
• Гауссово сглаживание: радиус 1–2 пикселя снижает резкость переходов, подходит для больших территорий с плавным рельефом.
• Фильтр Лапласа: выделяет экстремальные изменения высот, используется для последующего анализа уклонов и водоразделов.

Рекомендуемая последовательность обработки:

1. Применить медианный фильтр для удаления локальных выбросов.
2. Выполнить гауссово сглаживание для снижения резких перепадов высот.
3. Проверить карту на контрольных точках и при необходимости повторить фильтрацию с меньшим радиусом.
4. Для инженерных проектов дополнительно использовать фильтр Лапласа для анализа склонов и дренажных каналов.

Правильное применение алгоритмов снижает искажения рельефа и повышает точность последующих расчетов уклонов, водоразделов и построения контурных линий.

Преобразование данных в визуальный формат

После очистки и сглаживания цифровой модели местности данные необходимо преобразовать в визуальный формат, который будет удобен для анализа и отображения рельефа. Основной метод – создание растровой карты высот с кодировкой высоты через цвет или оттенки серого.

Для кодирования данных рекомендуются следующие подходы:

• Градация серого: низины отображаются темными оттенками, возвышенности – светлыми. Шаг изменения высоты выбирается в зависимости от диапазона рельефа: для 500 м высоты подойдет шаг 10–20 м.
• Цветовая градация: плавный переход от зеленого (низины) к коричневому и белому (горы и вершины) помогает визуально различать рельефные формы и уклоны.
• Объемное освещение: использование теней и направленного света создает эффект рельефа, облегчая восприятие крутых склонов и впадин.

При преобразовании важно сохранить разрешение модели и геопривязку. Форматы GeoTIFF или PNG с метаданными позволяют корректно импортировать визуализацию в GIS-программы без искажения координат и масштабов.

Добавление цветовой градации и контуров

Цветовая градация позволяет быстро оценивать перепады высот и выделять характерные формы рельефа. Для низин используют зеленые оттенки, средние высоты – желтые и оранжевые, вершины гор – коричневые и белые. Шаг градации подбирается в зависимости от диапазона высот: для территорий до 1000 м рекомендуется 20–50 м, для горных районов – 50–200 м.

Контурные линии добавляют точность визуализации и помогают измерять уклоны. Рекомендуется наносить линии через равные интервалы, например, каждые 5–10 м для локальных карт с разрешением ЦММ 1–5 м и 20–50 м для региональных карт с разрешением 30–50 м.

Для повышения читаемости контурные линии можно различать по толщине: каждая пятая линия более выделена, остальные тонкие. Важно проверять, чтобы контуры совпадали с данными ЦММ и не пересекались в местах резких перепадов рельефа.

Сочетание цветовой градации и контуров облегчает анализ склонов, водоразделов и впадин, что особенно важно при инженерных расчетах и планировании территорий.

Экспорт карты в различные форматы

После завершения визуализации и нанесения контуров карту высот необходимо сохранить в формате, подходящем для анализа и использования в GIS-программах. Наиболее распространенные форматы включают:

• GeoTIFF – сохраняет растровые данные с геопривязкой, поддерживает метаданные и высокое разрешение, подходит для профессиональных GIS-систем.
• ASCII GRID – текстовый формат с координатами и значениями высот, удобен для обмена данными между различными программами и скриптами обработки.
• PNG или JPEG – визуальные форматы без геопривязки, подходят для презентаций и публикаций, но не для точных расчетов.
• LAS/LAZ – форматы для LiDAR-данных, сохраняют облака точек с точностью до сантиметра, используются для детального анализа рельефа и инженерных расчетов.

При экспорте важно сохранять разрешение и систему координат исходной модели. Для крупных территорий рекомендуется разделять карту на плитки с одинаковым разрешением, чтобы избежать потери деталей при загрузке в GIS. Также полезно проверять экспортированные файлы на совпадение контрольных точек с исходной моделью.

Проверка точности и корректировка деталей

После экспорта карты высот необходимо проверить точность данных. Основной метод – сравнение высот на контрольных точках с известными координатами и отметками. Разница между моделью и фактической высотой не должна превышать ±1–2 м для локальных карт и ±10 м для региональных моделей.

Для выявления ошибок используют:

• Цифровой профилировщик – строит сечения рельефа вдоль выбранных линий, позволяет выявить резкие выбросы и аномалии.
• Сравнение с топографическими картами – проверка соответствия контурных линий и форм рельефа.
• Статистический анализ – расчет среднего отклонения и стандартного отклонения высот по всей территории.

Корректировка включает локальное сглаживание аномальных точек, повторное применение фильтров и уточнение контуров. Важно сохранять геопривязку и масштаб после всех изменений, чтобы карта оставалась совместимой с GIS-программами и точной для инженерных расчетов.

Вопрос-ответ:

Какие источники данных для рельефа подходят для небольших участков с высоким разрешением?

Для локальных проектов лучше использовать LiDAR или высокоразрешенные аэрофотоснимки. LiDAR дает точность до 10–50 см, что позволяет точно моделировать уклоны, канавы и водоразделы. Аэрофотоснимки с последующей фотограмметрической обработкой дают детализированные модели высот, но потребуют ручной фильтрации шумов и артефактов.

Как определить подходящий шаг контурных линий для карты высот?

Шаг контурных линий выбирают исходя из масштаба карты и диапазона высот. Для локальных карт с разрешением ЦММ 1–5 м рекомендуется 5–10 метров, чтобы подчеркнуть мелкие перепады. Для региональных карт с разрешением 30–50 м достаточно 20–50 метров, чтобы избежать перегруженности визуализации и сохранить читаемость форм рельефа.

Какие фильтры лучше применять для сглаживания цифровой модели местности?

На начальном этапе используют медианный фильтр с окном 3×3 или 5×5 пикселей для удаления изолированных выбросов. Для снижения резких перепадов применяют гауссово сглаживание с радиусом 1–2 пикселя. Для анализа уклонов и водоразделов полезно дополнительно применять фильтр Лапласа, который выделяет экстремальные изменения высот.

В каких случаях стоит использовать цветовую градацию вместо оттенков серого на карте высот?

Цветовая градация помогает быстрее воспринимать перепады высот и выявлять формы рельефа. Ее применяют, если карта предназначена для анализа склонов, водоразделов или планирования территорий. Зеленые оттенки обозначают низины, желтые и оранжевые — средние высоты, коричневые и белые — вершины гор. Для небольших участков с точными измерениями можно сочетать градацию с контурными линиями для повышения информативности.

Как проверить точность готовой карты высот перед использованием в инженерных расчетах?

Точность проверяют на контрольных точках с известными координатами и высотой. Разница между картой и фактическими данными не должна превышать ±1–2 м для локальных проектов и ±10 м для региональных. Дополнительно проводят профилирование рельефа, сравнивают контуры с топографическими картами и вычисляют среднее отклонение по всей территории. При выявлении аномалий применяют локальное сглаживание или корректировку отдельных участков.
