Одна из самых сложных проблем при разработке электроники — нестабильная работа устройства при внешне нормальном питании. Ситуация знакомая многим инженерам:
-
мультиметр показывает ровные 3,3 В;
-
стабилизатор работает штатно;
-
схема проходит первичные проверки; но микроконтроллер зависает, появляются ошибки связи или случайные перезагрузки.

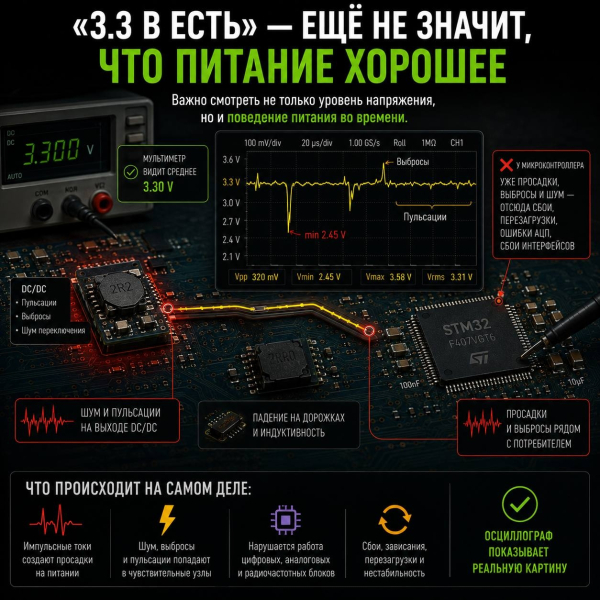

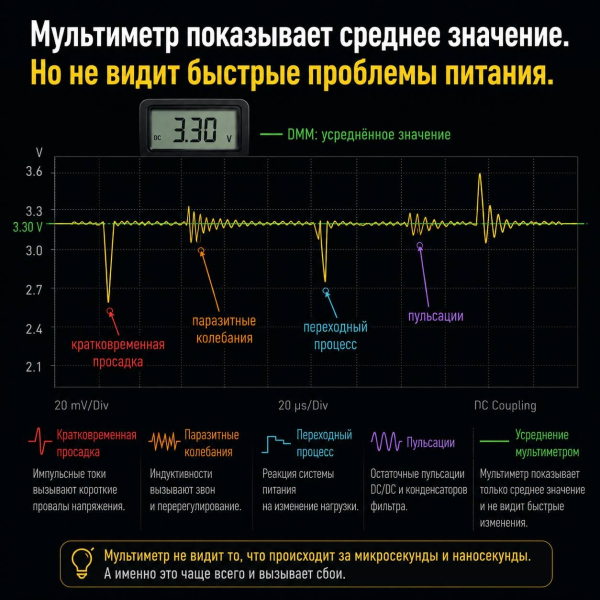

Причина в том, что мультиметр показывает только среднее значение напряжения. Он не видит процессы, которые происходят за микросекунды:
-
кратковременные просадки;
-
выбросы;
-
пульсации DC/DC;
-

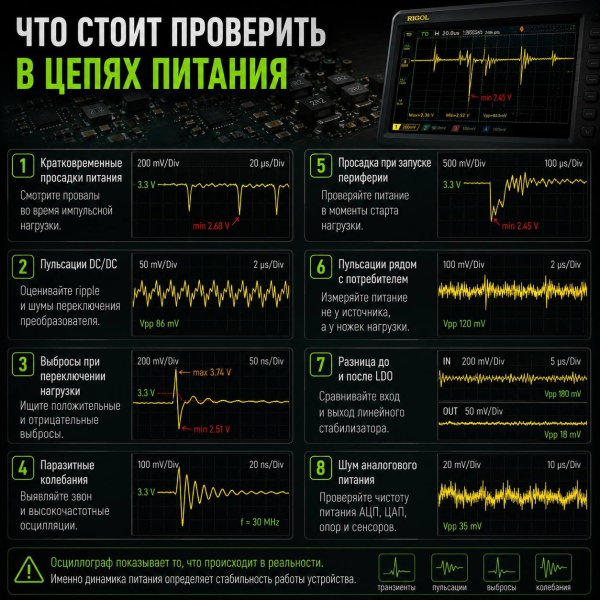

паразитные колебания. Для питания современных микроконтроллеров, FPGA и высокоскоростных интерфейсов именно эти процессы часто оказываются критичными. Измерять нужно там, где работает нагрузка

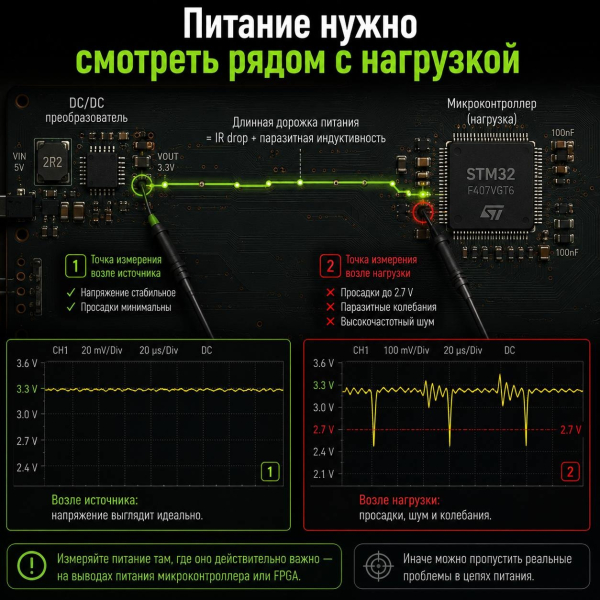

Одна из распространённых ошибок — проверять питание только возле источника. На выходе DC/DC действительно может быть стабильные 3,3 В. Но между преобразователем и микросхемой есть: сопротивление дорожек; переходные отверстия; паразитная индуктивность. При резком изменении потребления тока возле самого процессора могут появляться провалы и шумы. Поэтому питание нужно смотреть непосредственно возле выводов питания чувствительного узла.

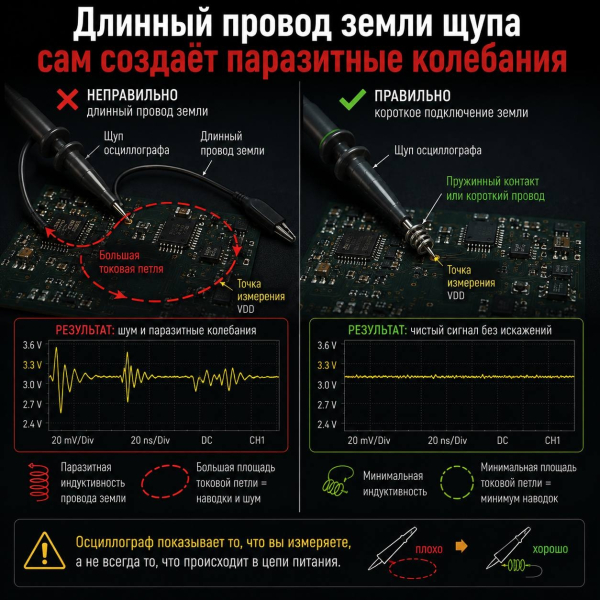

Осциллограф тоже можно обмануть При измерении быстрых процессов важно правильно подключать щуп. Длинный провод земли создаёт дополнительную индуктивность и может показать ложные колебания.
Для анализа питания используют короткое подключение земли, иначе можно увидеть не проблему платы, а проблему измерения.

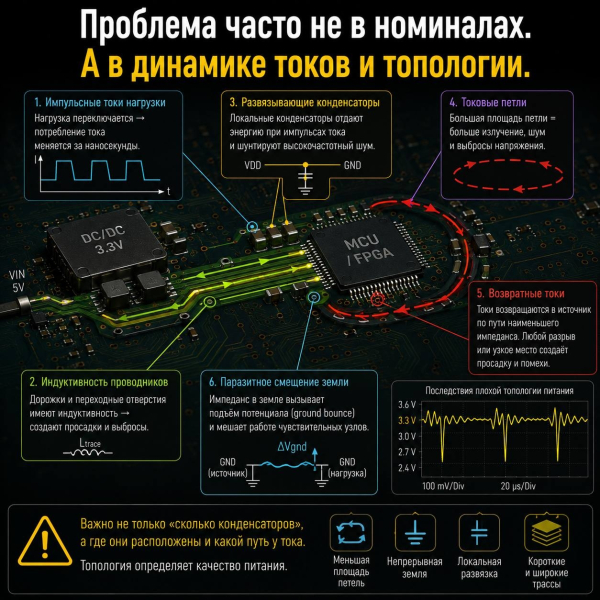

Проблема часто не в компонентах, а в топологии Хороший стабилизатор и правильные номиналы компонентов ещё не гарантируют стабильную работу.
Большое значение имеют:
-
расположение конденсаторов;
-
путь возвратных токов;
-
площадь токовых петель;
-
длина силовых дорожек;
-

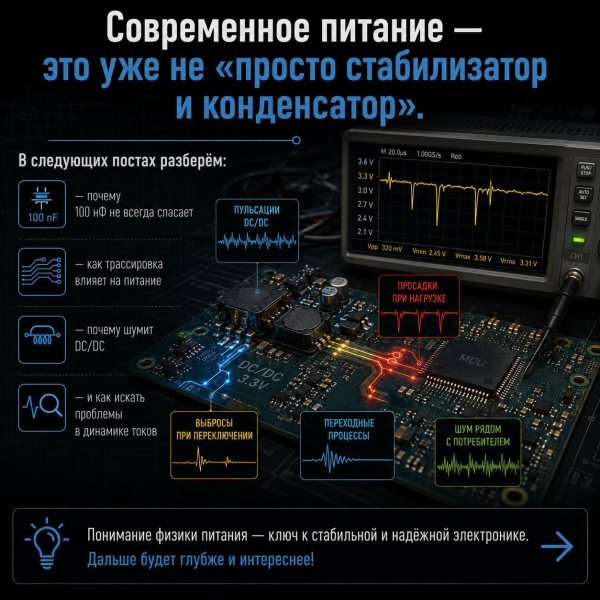

связь источника и нагрузки. В современной электронике питание — это уже не просто «получить нужное напряжение». Это задача управления токами, импедансами и переходными процессами.

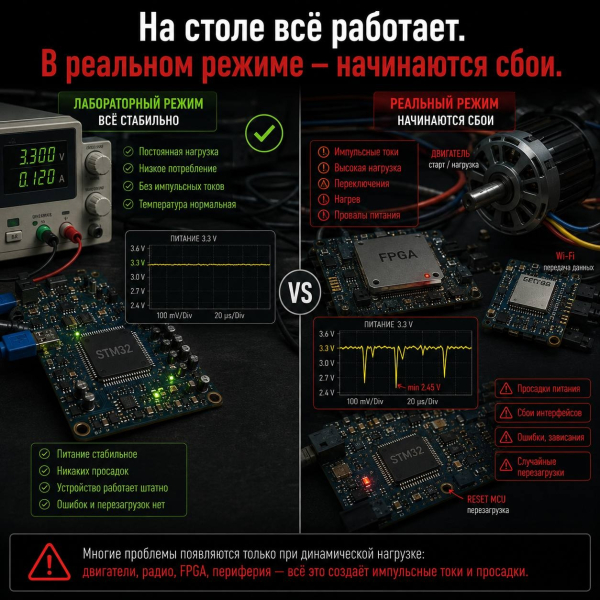

Главный вывод: «Мультиметр показывает 3,3 В» — ещё не означает, что питание действительно качественное. Стабильность устройства определяется не только уровнем напряжения, а тем, как оно ведёт себя во времени при реальной нагрузке.
А сталкивались ли вы с ситуацией, когда по измерениям питание было нормальным, а устройство всё равно зависало? Что оказалось причиной? #электроника #разработкаэлектроники #PCB #печатныеплаты #STM32 #FPGA #Embedded #PowerIntegrity #SignalIntegrity #DC_DC #осциллограф #схемотехника #HardwareDesign #ElectronicsEngineering #PowerElectronics #CircuitDesign #HardwareEngineer #FailureAnalysis #Инженерия #ЭлектронныеУстройства
