Параметр IOMMU в BIOS отвечает за управление доступом устройств к оперативной памяти через аппаратную таблицу отображения адресов. Эта функция позволяет контролировать обращения периферии к системным ресурсам и предотвращает некорректные запросы, способные вызвать сбои.
При включённом IOMMU контроллер перенаправляет запросы устройств через слой трансляции, что особенно полезно при работе с видеокартами, сетевыми адаптерами и контроллерами хранения. Такой режим снижает вероятность конфликта адресов и помогает избежать ошибок DMA.
Параметр часто задействуют при использовании виртуальных машин с назначением оборудования напрямую гостевой системе. Без активного IOMMU оборудование может стать недоступным или работать с ограничениями. Поэтому перед настройкой виртуализации или переноса GPU стоит заранее уточнить, поддерживает ли плата нужный режим и корректно ли он включён.
IOMMU: что означает параметр в BIOS
При включении параметра BIOS активирует аппаратную поддержку изоляции адресов. Система использует I/O page tables, позволяющие задать отдельные области памяти для сетевых карт, графических процессоров и накопителей. Если устройство выполняет некорректный запрос, контроллер блокирует его, а система фиксирует ошибку.
IOMMU нужен при использовании технологий прямого проброса оборудования, например AMD-Vi или Intel VT-d. Без него виртуальная машина не сможет полноценно получить доступ к оборудованию, а сама система хоста может столкнуться с нестабильностью. Перед включением стоит проверить прошивку материнской платы и наличие актуальной версии BIOS, поскольку ранние сборки нередко содержат ошибки в реализации этого модуля.

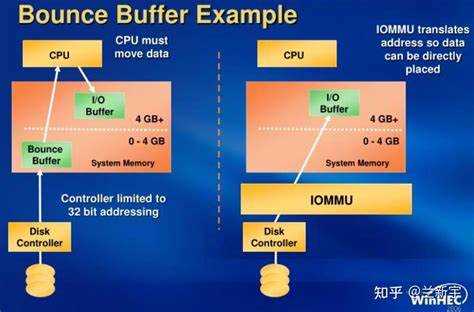

IOMMU распределяет доступ периферии к памяти через отдельные таблицы отображения, исключая прямое обращение к произвольным адресам. Такой режим снижает риск некорректных операций DMA со стороны сетевых карт, контроллеров хранения и видеоускорителей.
Контроллер формирует собственное адресное пространство для каждого устройства. Это позволяет избежать ситуации, когда один адаптер перехватывает или повреждает данные, предназначенные для другого. В системах с активной нагрузкой на PCIe-устройства изоляция уменьшает вероятность сбоев при параллельных запросах.
Как IOMMU распределяет адресное пространство для периферии
IOMMU формирует для каждого PCIe-устройства собственную карту отображения, где физические адреса заменяются на контролируемые виртуальные диапазоны. Такой подход предотвращает доступ периферии к областям памяти, не назначенным этому устройству.
Перед началом работы система создаёт таблицы трансляции, содержащие набор правил: допустимые диапазоны, уровень доступа и параметры защиты. Контроллер проверяет каждый запрос DMA и выполняет его только при соответствии таблицам. При попытке обращения к чужому диапазону запрос блокируется, а в журнал записывается событие I/O fault.
| Элемент схемы | Назначение |
|---|---|
| Device ID | Определяет устройство, для которого создаётся таблица отображения |
| I/O Virtual Address | Адрес, с которым работает периферия при выполнении операций DMA |
| Physical Address | Фактическое расположение данных в оперативной памяти |
| Protection Bits | Ограничения доступа: чтение, запись или запрет операции |
Роль IOMMU при использовании виртуализации и пасс-тру
IOMMU обеспечивает изоляцию устройств, назначаемых виртуальным машинам, и предотвращает доступ гостевой ОС к памяти хоста вне разрешённых диапазонов. Без этого механизма проброс GPU, сетевых карт или контроллеров хранения приводит к сбоям и некорректным операциям DMA.
При работе с технологиями VT-d и AMD-Vi гипervisor использует аппаратные таблицы трансляции, создавая отдельные адресные пространства для каждого проброшенного устройства. Это позволяет гостевой системе обращаться к оборудованию напрямую, не нарушая работу остальных компонентов.
- Проброс GPU требует активного IOMMU, иначе видеокарта может не инициализироваться внутри гостевой системы.
- Сетевые адаптеры при передаче под управлением гостя используют собственные I/O-диапазоны, исключая конфликт с драйверами хоста.
- Контроллеры хранения при прямом доступе работают только при корректной изоляции DMA-запросов.
Перед настройкой пасс-тру стоит проверить поддержку ACS-разделения линий PCIe и включить параметры, связанные с IOMMU, в BIOS. Это уменьшает вероятность ошибок при назначении устройств и повышает стабильность виртуальных машин под нагрузкой.
Настройки IOMMU в BIOS разных производителей и их различия

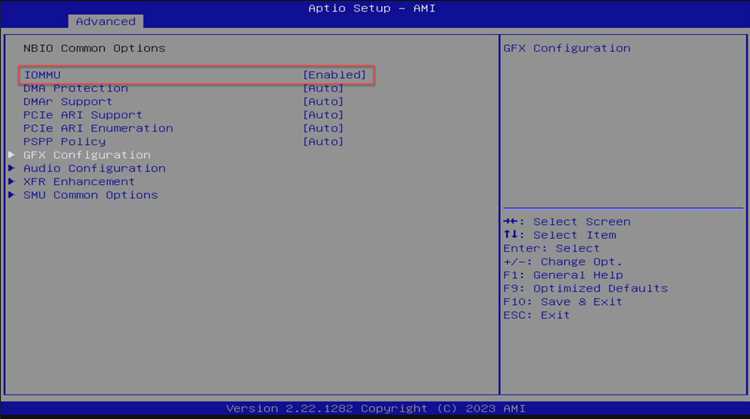

Производители материнских плат используют собственные обозначения и меню для включения IOMMU. На системах AMD параметр чаще всего расположен в разделе с настройками AMD CBS или Advanced → IOMMU. Некоторые платы предлагают режимы Auto, Enabled и Disabled, где Auto не всегда активирует поддержку полностью.

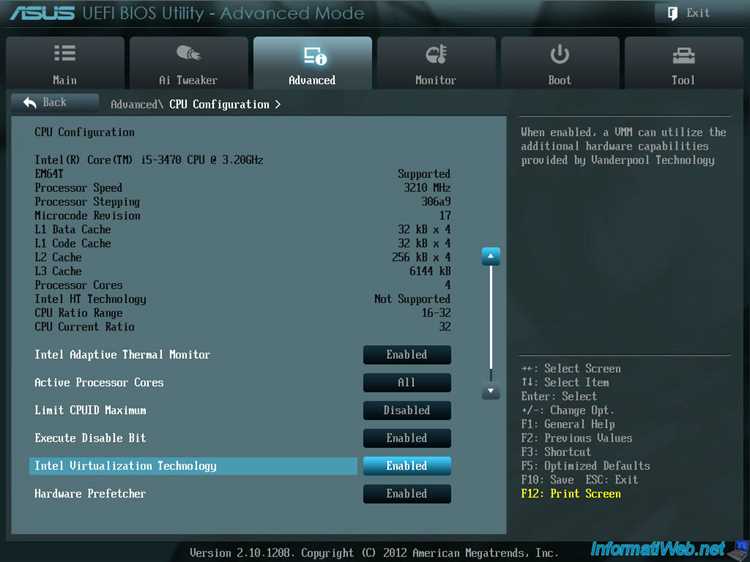

На платформах Intel аналогичная функция представлена как Intel VT-d. В некоторых прошивках требуется одновременно активировать VT-d и виртуализацию процессора, иначе проброс оборудования будет недоступен. Дополнительно встречаются настройки, связанные с Remapping, которые отвечают за обработку DMA-запросов.
У производителей вроде ASUS, MSI и Gigabyte отличаются названия пунктов меню. На ASUS параметр может находиться в разделе Advanced System Agent, у MSI – в меню Integrated Peripherals, у Gigabyte – в подразделе Tweaker или Chipset. Перед изменением стоит обновить BIOS до актуальной версии, так как старые прошивки нередко содержат ошибки в реализации IOMMU.
Если требуется проброс оборудования, предпочтительно включать явный режим IOMMU/VT-d, избегая Auto. Это снижает вероятность конфликтов с драйверами и повышает предсказуемость поведения устройств, особенно графических адаптеров и контроллеров хранения.
Когда имеет смысл включать или отключать IOMMU
IOMMU стоит включать при использовании виртуализации с пробросом устройств (пасс-тру), чтобы обеспечить изоляцию доступа периферии к памяти и предотвратить конфликты DMA.
Активация параметра необходима для работы с современными видеокартами и сетевыми адаптерами, когда требуется прямое управление оборудованием гостевой системой без посредничества хоста.
Отключать IOMMU рекомендуется в случаях, когда аппаратное обеспечение или BIOS содержит баги, вызывающие зависания или нестабильность при активном режиме. Также при отсутствии задач виртуализации и специфического оборудования включение может увеличить время загрузки системы.
Типичные проблемы после изменения параметра IOMMU и способы их устранения
Изменение параметра IOMMU в BIOS может привести к сбоям в работе периферийных устройств и системы в целом. Основные проблемы и методы их решения представлены ниже.
- Зависание или перезагрузка при загрузке
- Обновите BIOS до последней версии, так как устаревшие прошивки часто содержат ошибки в поддержке IOMMU.

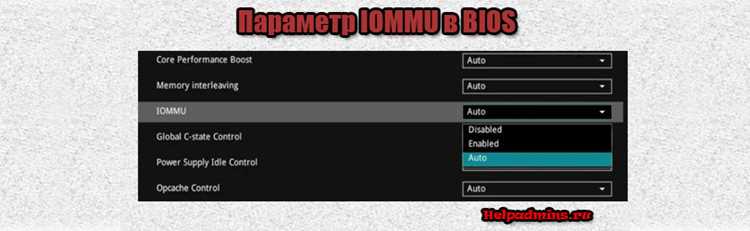

- Попробуйте переключить режим IOMMU с Auto на Enabled или Disabled.
- Некорректная работа видеокарты при пасс-тру
- Убедитесь, что включена поддержка VT-d/AMD-Vi вместе с IOMMU.
- Проверьте настройки виртуализации в гипервизоре и драйверах гостевой ОС.
- Ошибки DMA и потеря данных на контроллерах хранения
- Проверьте наличие патчей для ядра или драйверов, исправляющих проблемы с IOMMU.
- Отключите функции Remapping в BIOS, если они вызывают конфликты.
- Отсутствие доступа к устройствам PCIe
- Проверьте корректность группировки устройств для проброса в виртуальных машинах.
- Используйте инструменты ядра для диагностики IOMMU (dmesg, iommu groups).
При систематических ошибках рекомендуется временно отключить IOMMU и обратиться к документации производителя материнской платы для поиска совместимых версий BIOS и рекомендованных настроек.
Вопрос-ответ:
Что такое параметр IOMMU в BIOS и какую функцию он выполняет?
Параметр IOMMU отвечает за управление доступом периферийных устройств к памяти компьютера через механизм трансляции адресов. Это позволяет изолировать устройства друг от друга и снизить риск повреждения данных при некорректных запросах DMA.
Когда стоит включать IOMMU в BIOS?
Рекомендуется включать IOMMU при использовании виртуализации с пробросом оборудования, например видеокарт или сетевых адаптеров, чтобы обеспечить корректный и безопасный доступ устройств к памяти. Также его активация полезна в системах с интенсивным обменом данными между PCIe-устройствами.
Какие проблемы могут возникнуть после включения IOMMU и как их решить?
После включения IOMMU возможны зависания системы, ошибки при инициализации устройств или сбои DMA. Для устранения рекомендуется обновить BIOS, проверить настройки виртуализации и драйверов, а при необходимости временно отключить параметр для диагностики.
В чем разница между IOMMU на платформах Intel и AMD?
На платформах Intel функция IOMMU реализуется как Intel VT-d, а на AMD — как AMD-Vi. Несмотря на схожие задачи, настройки могут располагаться в разных разделах BIOS и иметь разные названия, а также требовать одновременного включения других параметров виртуализации.
Как проверить, что IOMMU работает корректно после включения в BIOS?
Для проверки можно использовать системные логи (например, dmesg в Linux), инструменты диагностики IOMMU групп и анализировать сообщения об ошибках DMA. Виртуальные машины с проброшенным оборудованием должны запускаться без сбоев и корректно использовать назначенные устройства.
