Порт pci express root что это

Порт PCI Express Root – это центральный интерфейс на материнской плате, через который процессор или чипсет напрямую управляет подключением всех PCIe-устройств. Он обеспечивает инициализацию, адресацию и маршрутизацию данных между контроллером и платами расширения, такими как видеокарты, сетевые адаптеры и NVMe-накопители. От правильной работы порта Root зависит стабильность передачи данных и загрузка системы.

Каждый порт Root может поддерживать несколько линий PCIe, что определяет пропускную способность для подключенных устройств. Например, один слот PCIe x16 получает до 16 линий от Root, что позволяет достигать скорости передачи до 32 ГБ/с в версии PCIe 4.0. При выборе оборудования важно учитывать, сколько линий выделяет Root для конкретного слота, чтобы избежать узких мест и потери производительности.

Порт Root также выполняет функции конфигурации и управления энергопотреблением устройств. Через BIOS и драйверы можно активировать или отключать определенные слоты, настраивать распределение линий и мониторить ошибки передачи данных. Игнорирование этих настроек может привести к конфликтам адресов, снижению скорости работы или некорректной инициализации устройств.

Диагностика проблем с портом PCI Express Root включает проверку физических соединений, обновление драйверов чипсета и анализ журналов событий системы. На практике выявляется, что многие сбои связаны именно с конфликтами распределения линий и устаревшими прошивками BIOS, а не с неисправностью самих PCIe-устройств. Регулярная проверка этих параметров позволяет поддерживать стабильную работу системы и максимально использовать возможности всех подключенных устройств.

Как определить порт PCI Express Root в системе

Порт PCI Express Root определяется через аппаратное и программное взаимодействие материнской платы и процессора. В Windows для этого можно использовать Диспетчер устройств или команду lspci в средах Linux. В списке устройств Root обычно отображается как PCI Express Root Complex или Корневой порт PCIe, с указанием контроллера чипсета и версии PCIe.

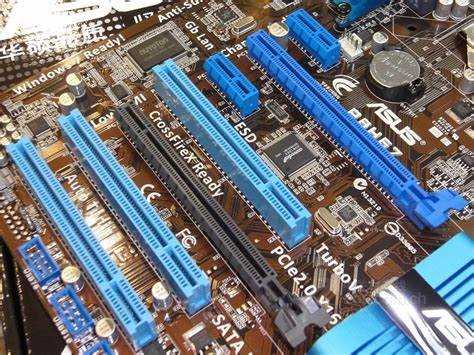

Физически порт Root находится на материнской плате и подключен к CPU или PCH. Чтобы точно определить слот, через который проходит Root, полезно сверить нумерацию линий PCIe: для x16 слота Root выделяет 16 линий, для x8 – 8 линий. Это можно проверить через утилиты мониторинга, например GPU-Z для видеокарт или hwinfo для общего анализа системы.

BIOS предоставляет точные сведения о Root-портах: в разделе конфигурации PCIe отображаются все доступные слоты, их версии, количество линий и статус работы. Если слот работает на меньшей версии или с частично задействованными линиями, это указывает на ограничение Root или на необходимость корректировки настроек.

Для диагностики конфликтов Root стоит проверять распределение ресурсов между слотами. Утилиты вроде Windows Resource Monitor показывают адреса памяти и I/O, закрепленные за каждым портом. Совпадение адресов указывает на возможные проблемы с инициализацией Root и требует изменения конфигурации в BIOS или обновления драйверов чипсета.

Механизм взаимодействия порта Root с PCIe-устройствами

Порт PCI Express Root выполняет роль центрального контроллера для всех подключенных PCIe-устройств, обеспечивая передачу данных, управление ресурсами и инициализацию. Взаимодействие происходит на нескольких уровнях:

• Инициализация устройств: при включении системы Root считывает конфигурационные пространства всех PCIe-устройств, присваивает им уникальные адреса памяти и I/O, и определяет количество доступных линий для каждого слота.
• Передача данных: Root управляет пакетной маршрутизацией между процессором и устройствами, поддерживая протокол Transaction Layer. Каждое устройство получает выделенные линии PCIe, через которые передаются команды чтения/записи, а Root контролирует приоритеты и очередность транзакций.
• Управление энергопотреблением: Root взаимодействует с устройствами через Power Management Events, переводя слоты в состояния D0–D3. Это позволяет отключать питание неактивных устройств без прерывания работы остальных компонентов.
• Мониторинг ошибок: Root фиксирует Correctable и Uncorrectable Errors, передавая сигналы в BIOS или драйверы для корректировки работы и предотвращения потери данных.

Для анализа работы Root полезно использовать специализированные утилиты:

1. Linux: команды lspci -vvv и setpci показывают состояние линий и конфигурацию устройств.
2. Windows: Device Manager и PCI-Z позволяют проверить количество задействованных линий, версию PCIe и наличие ошибок.
3. BIOS: предоставляет возможность включить/отключить слоты, изменить версию PCIe и задать приоритет линий для оптимальной работы системы.

Понимание механизма взаимодействия Root с PCIe-устройствами помогает выявлять узкие места, корректировать конфигурацию и обеспечивать стабильную передачу данных между всеми компонентами системы.

Функция Root в распределении линий и пропускной способности

Порт PCI Express Root отвечает за выделение и управление линиями PCIe для каждого подключенного устройства, что напрямую влияет на пропускную способность. Каждая линия поддерживает двунаправленную передачу данных; суммарная скорость определяется количеством линий и версией PCIe. Например, слот x16 на PCIe 4.0 обеспечивает до 32 ГБ/с, а на PCIe 3.0 – до 16 ГБ/с.

Root распределяет линии между слотами на основе архитектуры чипсета и ограничений CPU. На некоторых платах один x16 слот делится на два x8 при установке нескольких карт, что снижает пропускную способность каждой карты. Это важно учитывать при сборке системы с высокоскоростными устройствами, такими как NVMe RAID или видеокарты для вычислений.

Управление пропускной способностью также включает поддержку динамического изменения линий через BIOS и драйверы. Некоторые материнские платы позволяют вручную закреплять линии за определенными слотами, чтобы предотвратить падение производительности при подключении нескольких устройств. Контроль этого параметра особенно критичен для серверов и рабочих станций с интенсивными потоками данных.

Для оценки распределения линий можно использовать утилиты lspci в Linux или GPU-Z и PCI-Z в Windows. Они показывают реальное количество задействованных линий, версию PCIe и скорость передачи. При несоответствии заявленной пропускной способности рекомендуется проверить настройки BIOS, обновить драйверы чипсета и убедиться, что слоты не делятся между несколькими устройствами.

Совместимость порта Root с разными поколениями PCIe

Порт PCI Express Root поддерживает несколько поколений стандарта PCIe, от версии 1.0 до 5.0 и выше. Совместимость определяется контроллером на чипсете или CPU, а также возможностями материнской платы. Root автоматически подстраивается под версию устройства, обеспечивая корректную работу даже при смешанных поколениях, но скорость передачи данных ограничивается минимальной поддерживаемой версией.

Ниже приведена ориентировочная скорость передачи данных для различных поколений PCIe при использовании одного x16 слота:

При подключении устройства более высокой версии к старому Root скорость ограничивается поддерживаемой версией Root. Рекомендуется проверять спецификации материнской платы и чипсета, чтобы гарантировать полное использование пропускной способности. Для серверов и рабочих станций с интенсивными потоками данных оптимально использовать Root и устройства одного поколения PCIe, чтобы избежать падения скорости из-за обратной совместимости.

Диагностика ошибок и конфликтов порта Root

Для выявления конфликтов ресурсов следует анализировать адреса памяти и I/O, закрепленные за каждым портом. Совпадение адресов указывает на возможное перекрытие, которое приводит к нестабильной работе или отказу устройств. В таких случаях рекомендуется вручную изменить распределение линий через BIOS или обновить драйверы чипсета.

Физическая проверка подключения также важна: неплотное закрепление платы, поврежденные контакты или загрязнение слота могут вызывать некорректную инициализацию Root. После аппаратной проверки целесообразно сбросить настройки BIOS к значениям по умолчанию и повторно протестировать систему.

Мониторинг ошибок можно вести с помощью специализированных утилит, которые фиксируют Correctable и Uncorrectable Errors. Регулярная проверка этих данных позволяет вовремя обнаруживать сбои и предотвращать потерю данных, особенно в системах с высокой нагрузкой на PCIe-устройства.

При систематических проблемах с портом Root стоит обновлять прошивку BIOS и драйверы контроллера PCIe. Это решает большинство конфликтов между различными поколениями устройств и минимизирует ошибки при распределении линий и пропускной способности.

Настройка порта Root через BIOS и драйверы для стабильной работы

Настройка порта PCI Express Root начинается в BIOS, где можно управлять версией PCIe, распределением линий и приоритетами слотов. Для каждого слота рекомендуется задать максимальное количество линий, поддерживаемое процессором или чипсетом, чтобы устройства работали на полной пропускной способности. В некоторых платах доступна опция принудительного включения версии PCIe, что предотвращает автоматическое понижение скорости при подключении старых устройств.

Через BIOS также можно включать или отключать слоты, проверять их состояние и изменять режимы энергопотребления. Для высокоскоростных карт, таких как NVMe или графические ускорители, важно включить режим Gen3/Gen4/Gen5 в зависимости от возможностей Root, чтобы избежать снижения пропускной способности и ошибок передачи данных.

После настройки BIOS требуется обновить и правильно установить драйверы чипсета. Драйверы обеспечивают корректное распределение ресурсов между Root и PCIe-устройствами, а также фиксируют и обрабатывают ошибки передачи. Для Windows рекомендуется использовать официальные драйверы от производителя материнской платы или CPU, а в Linux – последние версии ядра и пакетов pciutils для управления и мониторинга портов.

Регулярная проверка работы портов Root с помощью утилит мониторинга помогает контролировать количество линий, версию PCIe и наличие ошибок. При обнаружении падения скорости или конфликтов ресурсов нужно корректировать настройки BIOS или обновлять драйверы, чтобы обеспечить стабильную работу системы и предотвратить нестабильность при высокой нагрузке на PCIe-устройства.

Вопрос-ответ:

Как узнать, какой слот PCIe на моей материнской плате связан с Root-портом?

Для определения Root-порта в системе можно использовать встроенные средства ОС и специализированные утилиты. В Windows откройте Диспетчер устройств, найдите раздел «Системные устройства» и ищите элементы с названием PCI Express Root Complex. В Linux команда lspci -vvv покажет список всех контроллеров и выделенные линии. Также полезно сверять физические слоты с документацией материнской платы: x16 слоты, подключенные напрямую к CPU, чаще всего соответствуют Root-порту, а количество линий подтверждает подключение.

Почему видеокарта не работает на полной скорости PCIe?

Снижение скорости может происходить из-за ограничений Root-порта или особенностей распределения линий. Если слот делится между несколькими устройствами, каждая карта может получить меньше линий, чем заявлено (например, x16 становится x8). Также версия PCIe устройства может превышать поддерживаемую версию Root: карта PCIe 4.0 подключена к порту PCIe 3.0, скорость ограничивается младшей версией. Проверка через BIOS и утилиты мониторинга позволяет увидеть реальное количество линий и при необходимости вручную закрепить их за нужным слотом.

Можно ли безопасно обновлять драйверы чипсета для улучшения работы порта Root?

Да, обновление драйверов помогает корректно распределять ресурсы между Root и PCIe-устройствами и фиксировать ошибки передачи данных. Рекомендуется использовать официальные драйверы от производителя материнской платы или CPU. После установки драйверов стоит проверить количество задействованных линий и версию PCIe с помощью утилит вроде GPU-Z или lspci, чтобы убедиться, что устройства работают на допустимой скорости и без конфликтов ресурсов.

Как диагностировать и исправить конфликты между PCIe-устройствами?

Конфликты проявляются как сбои в работе устройств, ошибки передачи или падение производительности. Сначала проверяют распределение адресов памяти и I/O, закрепленных за каждым слотом. Совпадение адресов указывает на конфликт. Для исправления можно отключить или переназначить слоты в BIOS, обновить драйверы чипсета и убедиться, что все устройства соответствуют поддерживаемой версии PCIe Root. Физическая проверка подключения плат и чистота контактов также важны для корректной работы.
