Как подключить саб к магнитоле андроид

Магнитолы на Android чаще всего оснащаются линейными RCA-выходами с маркировкой SUB или SW, рассчитанными на уровень сигнала 2–4 В. Именно от наличия и типа этих выходов зависит способ подключения сабвуфера и необходимость дополнительного оборудования. Перед началом работ важно проверить, есть ли в настройках магнитолы отдельный канал сабвуфера и поддержка регулировки частоты среза (Low Pass Filter), так как без этого точная настройка баса будет затруднена.

Для активного сабвуфера подключение выполняется напрямую по RCA-кабелю, без внешнего усилителя, но с обязательной подачей питания от аккумулятора через предохранитель номиналом 30–60 А. Пассивный сабвуфер требует отдельного усилителя, который подбирается по сопротивлению (обычно 2 или 4 Ом) и мощности динамика. Ошибка на этом этапе приводит либо к слабому басу, либо к перегреву усилителя.

Отдельного внимания требует управляющий провод REM (Remote). Он подключается к выходу магнитолы, который подает +12 В при включении устройства, и отвечает за автоматическое включение усилителя или активного сабвуфера. Если использовать постоянный плюс вместо REM, сабвуфер будет работать непрерывно и быстро разрядит аккумулятор.

После физического подключения необходимо выполнить настройку в системе Android: активировать сабвуфер, выставить частоту среза в диапазоне 70–90 Гц и отрегулировать уровень усиления без искажений. Неправильные значения Gain и фильтров – самая частая причина гудения, провалов баса и перегрузки динамика даже при корректно выполненном подключении.

Вот детальный и прикладной план информационной статьи из 7 узких заголовков , без подзаголовков:

1. Анализ выходов магнитолы Android: проверка наличия RCA с маркировкой SUB/SW, уровня линейного сигнала (2–4 В), поддержки отдельного канала сабвуфера и программных фильтров LPF в системном меню.

2. Определение типа сабвуфера: отличия активной модели со встроенным усилителем от пассивной, требования к сопротивлению (2/4 Ом), мощности и необходимости внешнего усилителя.

3. Практическое подключение активного сабвуфера: выбор экранированного RCA-кабеля, прокладка силового провода от АКБ с предохранителем 30–60 А, подключение массы к кузову с минимальным сопротивлением.

4. Подключение пассивного сабвуфера через усилитель: схема соединения магнитолы, усилителя и динамика, подбор сечения силовых кабелей (не менее 8 AWG), учет мостового режима.

5. Подключение управляющего провода REM: поиск выхода REM/AMP-CON на магнитоле Android, проверка напряжения +12 В при включении, предотвращение постоянного питания усилителя.

6. Настройка сабвуфера в интерфейсе Android: активация канала сабвуфера, установка частоты среза 70–90 Гц, корректировка уровня SUB без клиппинга и искажений.

7. Диагностика типичных ошибок: отсутствие звука из-за неверного выхода, фоновый гул при плохой массе, перегрев усилителя из-за несоответствия сопротивления и неправильной настройки Gain.

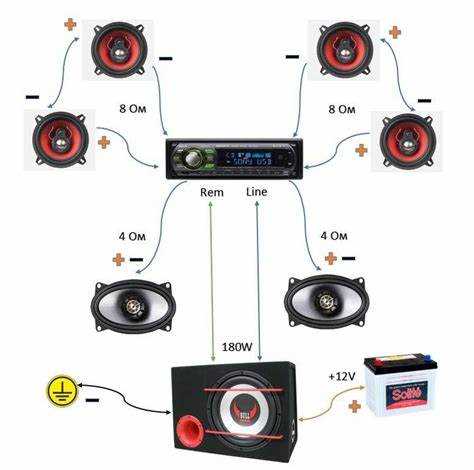

Какие выходы магнитолы Android подходят для подключения сабвуфера

Для корректного подключения сабвуфера магнитола Android должна иметь линейный низкоуровневый выход, предназначенный именно для передачи сигнала низких частот. Использование неподходящего выхода приводит к искажениям, отсутствию регулировок и нестабильной работе усилителя.

• RCA-выход с маркировкой SUB или SW – оптимальный вариант для подключения сабвуфера. Этот выход формирует моно-сигнал с предварительной фильтрацией НЧ и обычно имеет уровень 2–4 В, достаточный для большинства усилителей и активных сабвуферов.
• Пара RCA Rear (тыл) – допустимый вариант при отсутствии отдельного SUB-выхода. В этом случае фильтрация низких частот выполняется на усилителе или активном сабвуфере, а баланс и фейдер магнитолы могут влиять на уровень баса.
• Комбинированный выход Front/Rear/Sub – встречается на бюджетных Android-магнитолах. Назначение канала выбирается в инженерном меню, где необходимо явно указать режим Subwoofer, иначе сабвуфер будет получать полный диапазон частот.

Использование высокоуровневых выходов на динамики для прямого подключения сабвуфера недопустимо. Такой сигнал имеет усиленную амплитуду и может повредить входы активного сабвуфера или усилителя без поддержки High Level Input.

• Выходы на штатные динамики (ISO) – применяются только через преобразователь High-to-Low при отсутствии RCA.
• Выход для внешнего усилителя (AMP-CON/REM) – не передает аудиосигнал и используется исключительно для управления включением сабвуфера.

Перед подключением рекомендуется зайти в настройки звука Android и убедиться, что пункт Subwoofer активен, а уровень сабвуфера и частота среза доступны для регулировки. Если этих параметров нет, магнитола физически может иметь RCA, но не поддерживать полноценный сабвуферный канал.

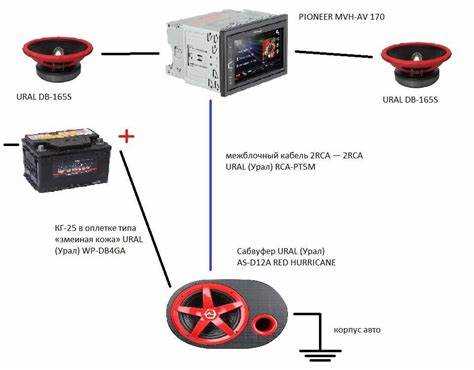

Как определить тип сабвуфера: активный или пассивный

Тип сабвуфера определяется по наличию встроенного усилителя и способу его подключения. Ошибка в классификации приводит к неправильной схеме подключения и неработающей системе.

Активный сабвуфер имеет встроенный усилитель мощности, что легко определить по наличию разъёмов питания +12V, GND и управляющего входа REM. На корпусе также присутствуют регуляторы Gain, LPF и часто Bass Boost. Аудиосигнал подается через RCA-входы или High Level Input, а подключение напрямую к магнитоле Android не требует отдельного усилителя.

Пассивный сабвуфер не содержит усилителя и имеет только акустические клеммы для подключения динамика. Такие модели работают исключительно через внешний усилитель, который подбирается по сопротивлению сабвуфера (чаще всего 2 или 4 Ом) и номинальной мощности. Отсутствие силовых разъёмов и органов настройки на корпусе – ключевой признак пассивной конструкции.

Если маркировка стерта или корпус скрыт, тип можно определить по кабелям: наличие толстого силового провода от аккумулятора указывает на активный сабвуфер, тогда как подключение только акустическим кабелем без питания означает пассивный вариант.

Перед покупкой усилителя или прокладкой проводки рекомендуется сверить модель сабвуфера с техническим паспортом, так как внешне компактные активные сабвуферы под сиденье часто ошибочно принимают за пассивные из-за отсутствия массивного корпуса.

Подключение активного сабвуфера к магнитоле Android через RCA

Активный сабвуфер подключается к магнитоле Android по низкоуровневому сигналу через RCA-выход SUB или SW. Для стабильной работы используется экранированный межблочный кабель длиной не более 5 м, проложенный отдельно от силовой проводки, чтобы исключить наводки.

Питание сабвуфера подается напрямую от аккумулятора автомобиля. Плюсовой провод подключается через предохранитель, установленный на расстоянии не более 30 см от АКБ. Масса подключается к зачищенной части кузова с сопротивлением не выше 0,1 Ом, иначе появляется фоновый гул.

Управляющий провод REM подключается к выходу AMP-CON или REM OUT магнитолы Android. При включении устройства на этом контакте появляется +12 В, что обеспечивает автоматическое включение сабвуфера и предотвращает разряд аккумулятора при простое.

Перед включением системы все регуляторы сабвуфера устанавливаются в минимальные значения. Первичная настройка выполняется после проверки корректности соединений и отсутствия посторонних шумов.

После подключения в настройках Android активируется пункт Subwoofer, устанавливается частота среза 70–90 Гц, а уровень сабвуфера повышается до появления насыщенного баса без искажений. Регулятор Gain на корпусе сабвуфера используется только для согласования уровня сигнала, а не для увеличения громкости.

Подключение пассивного сабвуфера через внешний усилитель

Пассивный сабвуфер подключается к магнитоле Android только через внешний усилитель, так как сама магнитола не способна обеспечить требуемую мощность и контроль низких частот. Аудиосигнал подается с RCA-выхода SUB или Rear магнитолы на вход усилителя, после чего усиленный сигнал передается на сабвуфер по акустическому кабелю.

Усилитель подбирается по сопротивлению сабвуфера, указанному на динамике или в паспорте. Наиболее распространены варианты 2 Ом и 4 Ом. Несоответствие нагрузки приводит к перегреву усилителя или преждевременному срабатыванию защиты. При использовании двухкатушечного сабвуфера (DVC) схема соединения катушек выбирается так, чтобы итоговое сопротивление соответствовало возможностям усилителя.

Питание усилителя организуется напрямую от аккумулятора. Для усилителей мощностью до 500 Вт RMS используется силовой кабель не тоньше 8 AWG, для более мощных моделей – 4 AWG. Предохранитель устанавливается в разрыв плюсового провода на расстоянии до 30 см от АКБ. Масса подключается к кузову автомобиля максимально коротким проводом.

Акустический кабель от усилителя к сабвуферу подбирается по мощности и длине линии. Для одиночного сабвуфера достаточно сечения 2×2,5 мм², при высокой нагрузке и мостовом режиме рекомендуется 2×4 мм². Контакты должны быть надежно зажаты, без окисления и люфта.

Управление включением усилителя осуществляется через провод REM, подключенный к выходу AMP-CON магнитолы Android. Без этого соединения усилитель не будет автоматически включаться и отключаться вместе с системой.

После подключения на усилителе активируется LPF с частотой 70–90 Гц, отключается HPF, а регулятор Gain устанавливается минимально и повышается до достижения чистого баса без хрипов и перегруза динамика.

Схема питания сабвуфера: плюс, масса и REM-провод

Сабвуфер получает питание через три ключевых проводника: плюс (+12 В), массу (GND) и REM-провод. Правильная организация этих линий критична для стабильной работы и безопасности оборудования.

Плюсовой провод подключается напрямую к аккумулятору через предохранитель номиналом 30–60 А, расположенный не далее 30 см от клеммы АКБ. Сечение провода зависит от мощности сабвуфера: до 500 Вт RMS – 8 AWG, более 500 Вт – 4 AWG. Это обеспечивает минимальное падение напряжения и предотвращает перегрев.

Провод массы соединяется с кузовом автомобиля на зачищенной, непокрытой краской поверхности. Длина кабеля должна быть минимальной, а контакт закреплен болтом с шайбой. Сопротивление массы не должно превышать 0,1 Ом, иначе возникают фоновый гул и нестабильная работа усилителя.

REM-провод подключается к выходу AMP-CON или REM OUT магнитолы Android. Он подает +12 В при включении устройства, включая усилитель или активный сабвуфер автоматически. Подключение REM вместо постоянного плюса предотвращает разряд аккумулятора при простое автомобиля.

При монтаже рекомендуется использовать качественные клеммы и термоусадку на соединениях, а силовые кабели прокладывать отдельно от RCA и сигнальных проводов, чтобы исключить наводки и шумы. Проверка напряжений перед окончательным закреплением проводки снижает риск повреждения оборудования.

Настройка сабвуфера в меню магнитолы Android

Правильная настройка сабвуфера в Android-магнитоле позволяет достичь чистого и сбалансированного баса без искажений и перегрузки динамика. Все параметры регулируются через встроенное меню звука.

• Активация сабвуфера: убедитесь, что в меню включен канал Subwoofer. Без активации сигнал на RCA или усилитель не подается.
• Частота среза (Low Pass Filter, LPF): рекомендуется установить в диапазоне 70–90 Гц, в зависимости от размера сабвуфера и акустики салона. Более высокая частота дает “тяжелый” бас, но может накладываться на средние частоты.
• Регулировка уровня (Gain/Volume): начальная установка – 50–60% от максимума. Увеличение выше этого значения может вызвать клиппинг и искажения.
• Фаза (Phase): используется для согласования сабвуфера с основными динамиками. Обычно 0° или 180° – выбирается по субъективному ощущению баса и ровности звуковой сцены.
• Система балансировки и фейдера: при подключении через Rear или SUB выход важно установить баланс фронт/тыл и корректный фейдер, чтобы бас был равномерным по салону.

После первичной настройки рекомендуется проиграть композиции с разными низкими частотами и при необходимости корректировать LPF и уровень сабвуфера. Оптимальная регулировка исключает гул, перегрев усилителя и потерю динамики средних частот.

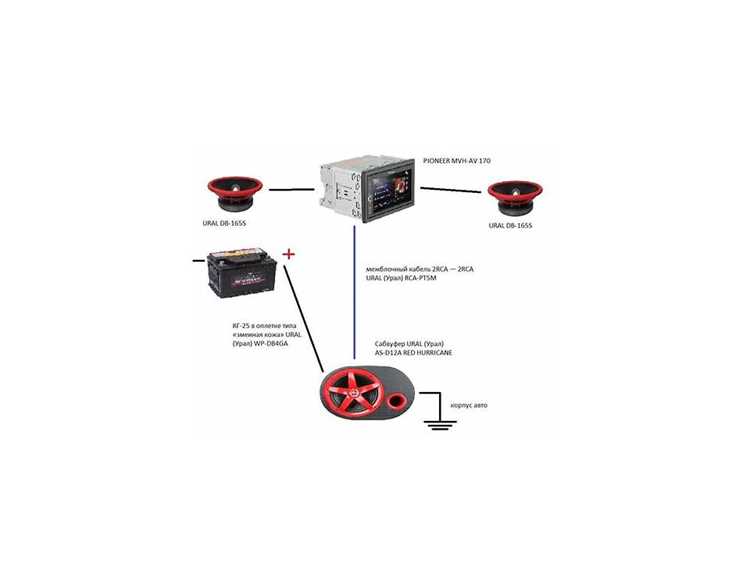

Типичные ошибки при подключении сабвуфера и способы их устранения

Неправильное подключение сабвуфера приводит к искажению баса, перегреву усилителя и нестабильной работе системы. Основные ошибки можно классифицировать и устранить по следующим направлениям.

• Отсутствие сигнала или слабый бас: проверка, что сабвуфер подключен к RCA-выходу SUB/SW, а не к фронтальным или тыловым динамикам без преобразователя. Убедиться, что канал Subwoofer активирован в меню Android.
• Фоновый гул или шум: чаще всего вызван плохим контактом массы или прокладкой силовых кабелей рядом с RCA. Решение – подключить GND к зачищенному участку кузова, прокладывать RCA отдельно от питания, использовать экранированные кабели.
• Перегрев усилителя или сабвуфера: сопротивление сабвуфера не соответствует возможностям усилителя или превышен уровень Gain. Устранение – проверить импеданс (2/4 Ом), выставить Gain минимально и корректно настроить LPF.
• Отсутствие автоматического включения: REM-провод не подключен или подан постоянный плюс. Исправление – подключение REM к AMP-CON/REM OUT магнитолы, проверка появления +12 В при включении.
• Искажения баса и клиппинг: высокий уровень сигнала при низкой частоте среза. Решение – уменьшить Gain на усилителе, установить LPF 70–90 Гц, проверить линейный уровень RCA.

После устранения ошибок рекомендуется проверить все соединения, измерить напряжение на силовых проводах, а затем постепенно повышать уровень сабвуфера до получения чистого, насыщенного баса без перегрузок.

Вопрос-ответ:

Можно ли подключить пассивный сабвуфер напрямую к магнитоле Android без усилителя?

Нет, пассивный сабвуфер требует внешнего усилителя, так как магнитола не способна выдавать достаточную мощность для работы динамика. Если подключить сабвуфер напрямую, звук будет очень тихим, с сильными искажениями, а усилитель магнитолы может выйти из строя. Для корректной работы необходимо подать сигнал с RCA-выхода SUB на усилитель, а затем подключить сабвуфер к его акустическим клеммам.

Как определить, какой провод на сабвуфере является REM?

REM-провод отвечает за включение сабвуфера или усилителя при включении магнитолы. Обычно он тонкий и обозначен как REM, AMP-CON или REM OUT на магнитоле. Для проверки можно использовать мультиметр: при включении устройства на этом проводе должно появляться напряжение около +12 В. Если подключить его к постоянному плюсу, усилитель будет работать постоянно и разряжать аккумулятор.

Какая частота среза оптимальна для сабвуфера в автомобиле?

Для большинства сабвуферов частота среза (Low Pass Filter, LPF) устанавливается в диапазоне 70–90 Гц. Значение выбирается в зависимости от размера динамика и акустики салона. Меньшее значение делает бас более глубоким, но слабым, а большее — добавляет тяжесть и может накладываться на средние частоты. Настройка выполняется через меню магнитолы Android или регулятор на активном сабвуфере.

Почему появляется фоновый гул после подключения сабвуфера?

Фоновый гул чаще всего вызван плохой массой или наводками от силовых проводов на RCA-кабель. Для устранения нужно подключить GND к зачищенному участку кузова, проверить плотность контакта, а RCA-прокладку разместить отдельно от силовых кабелей и использовать экранированные кабели. В некоторых случаях помогает установка фильтров на вход усилителя или сабвуфера.

Как правильно подобрать сечение силового кабеля для усилителя или активного сабвуфера?

Сечение зависит от мощности оборудования и длины провода. Для усилителей до 500 Вт RMS рекомендуется 8 AWG, для более мощных — 4 AWG. Провод питания должен идти напрямую от аккумулятора с предохранителем на расстоянии не более 30 см от клеммы. Тонкий кабель вызовет падение напряжения, перегрев проводки и нестабильную работу сабвуфера.

Можно ли подключить активный сабвуфер к магнитоле Android без RCA-кабеля?

Подключение активного сабвуфера без RCA не рекомендуется, так как большинство магнитол Android выдают только низкоуровневый сигнал через RCA-выход SUB или SW. Попытка напрямую соединить сабвуфер с высокоуровневыми динамиковыми выходами может привести к перегрузке входов усилителя и искажению звука. Если RCA отсутствует, используют преобразователь High-to-Low, который понижает сигнал с динамиков до линейного уровня, безопасного для активного сабвуфера.

Как правильно настроить фазу сабвуфера для согласования с основными динамиками?

Фазу сабвуфера регулируют для того, чтобы его низкие частоты совпадали с акустической фазой основных динамиков. Обычно переключают между 0° и 180° в меню магнитолы или на корпусе сабвуфера. Выбирают вариант, при котором бас звучит плотнее и равномернее по салону, без провалов на отдельных частотах. Тестируют на нескольких композициях с разными басовыми партиями, двигаясь по салону, чтобы определить оптимальное положение.
