Как нарисовать эллипс в c

Построение эллипса в C требует точного вычисления координат точек по стандартному уравнению (x²/a² + y²/b² = 1), где a и b – полуоси. Для правильного отображения на экране важно учитывать целочисленные значения координат и особенности выбранной графической библиотеки, например, graphics.h в среде Turbo C или аналогичных.

Алгоритм Брезенхэма позволяет рисовать эллипс без использования плавающей точки, что ускоряет отрисовку и снижает вероятность артефактов. В статье приведены пошаговые примеры реализации, включая вычисление точек для четвертей эллипса и объединение их в полный контур.

Кроме контура, часто требуется заполнение эллипса. Для этого применяются методы последовательного рисования горизонтальных или вертикальных линий внутри границы фигуры. В примерах показано, как изменить координаты и размеры эллипса, чтобы адаптировать фигуру под разные экраны и разрешения.

Обработка ошибок при вычислении координат помогает избежать выхода за пределы окна и некорректного отображения. Включены рекомендации по проверке значений a и b, а также по оптимизации циклов для ускорения отрисовки больших фигур.

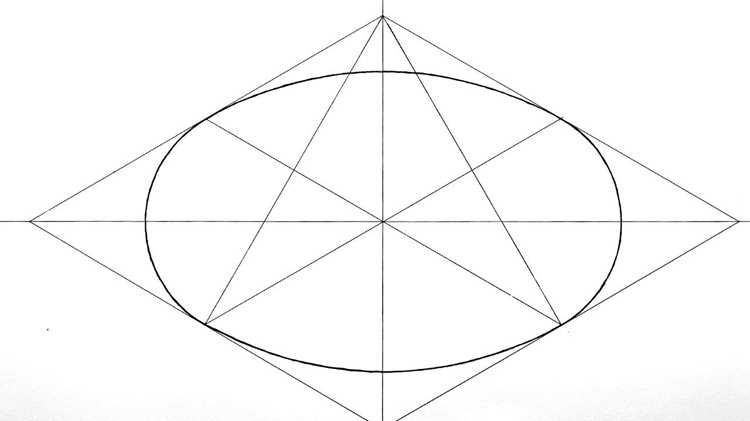

Подготовка окружения и подключение библиотек для графики

Для рисования эллипсов на языке C необходима библиотека, обеспечивающая работу с графикой и пикселями. Наиболее распространённый вариант в учебных и старых средах – graphics.h. В современных системах можно использовать SDL2 или WinBGIm как адаптацию граф.h под Windows.

Шаги подготовки окружения:

1. Установить компилятор, поддерживающий выбранную библиотеку. Для graphics.h рекомендуется Turbo C++ или Dev-C++ с WinBGIm.
2. Подключить заголовочный файл в коде: #include <graphics.h>.
3. Инициализировать графический режим с помощью функции initgraph(&gd, &gm, «»), где gd и gm – графический драйвер и режим.
4. Определить размеры окна через параметры библиотеки или использовать стандартное разрешение 640×480 для совместимости с алгоритмами эллипса.
5. Проверить корректность подключения: отобразить простую линию или точку через putpixel(x, y, color) для подтверждения работы графического режима.

Если используется SDL2:

• Установить библиотеку через пакетный менеджер (например, apt install libsdl2-dev на Linux или vcpkg install sdl2 на Windows).
• Подключить заголовочные файлы: #include <SDL.h>.
• Инициализировать SDL и создать окно с рендерером: SDL_CreateWindow и SDL_CreateRenderer.
• Использовать функции SDL_RenderDrawPoint или SDL_RenderDrawLine для отрисовки точек эллипса.

После этих шагов окружение готово для реализации алгоритмов построения эллипса с точными координатами и различными методами заполнения фигуры.

Использование уравнения эллипса для вычисления координат

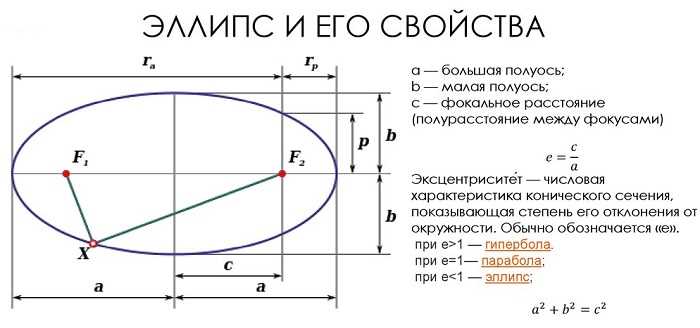

Эллипс на плоскости задаётся уравнением (x²/a² + y²/b² = 1), где a и b – полуоси по горизонтали и вертикали. Для построения фигуры на экране нужно вычислять координаты точек (x, y) с целочисленным округлением, чтобы их можно было передать в функции графической библиотеки.

Для каждой точки по горизонтали x вычисляем вертикальную координату y через преобразованное уравнение:

y = ± b * sqrt(1 — (x² / a²))

Рекомендуется вычислять точки для первой четверти эллипса и использовать симметрию относительно осей, чтобы заполнить остальные три четверти. Это уменьшает количество операций и ускоряет отрисовку.

Пример подхода в C:

• Итерировать x от 0 до a.
• Вычислять y через sqrt(1 — x*x/(a*a)) * b.
• Использовать round() для преобразования в целые пиксели.
• Отрисовывать точки (x, y), (-x, y), (x, -y), (-x, -y) для полного эллипса.

При необходимости ускорить алгоритм можно заранее вычислить массив значений y для каждой x или применять методы целочисленной арифметики с фиксированной точкой, чтобы избежать затратных операций с плавающей точкой.

Реализация алгоритма Брезенхэма для эллипса в C

Алгоритм Брезенхэма позволяет строить эллипс без использования операций с плавающей точкой, применяя только сложение, вычитание и умножение на 2. Основная идея – пошаговое вычисление точек в первой четверти и использование симметрии для остальных.

Основные шаги алгоритма:

1. Задаются полуоси a и b, начальные координаты x = 0, y = b, и начальные значения ошибки dx = 2*b²*x, dy = 2*a²*y, p = b² — a²*b + 0.25*a².
2. Пока dx < dy, инкрементируем x и корректируем y, если p ≥ 0. Обновляем p по формулам:

Если p < 0: p += b²*(2*x + 3);

Если p ≥ 0: p += b²*(2*x + 3) + a²*(-2*y + 2); y—;

3. После достижения точки, где dx ≥ dy, переходим к второй фазе: уменьшаем y и корректируем x аналогичным образом.
4. Каждую вычисленную точку (x, y) отображаем вместе с её зеркальными координатами по осям для полного эллипса.

Пример вызова функции для граф.h:

putpixel(xc + x, yc + y, color); и аналогично для остальных трёх четвертей (xc — x, yc + y), (xc + x, yc — y), (xc — x, yc — y).

Алгоритм подходит для интерактивной графики, так как исключает вычисления квадратных корней и обеспечивает равномерное распределение пикселей по контуру эллипса.

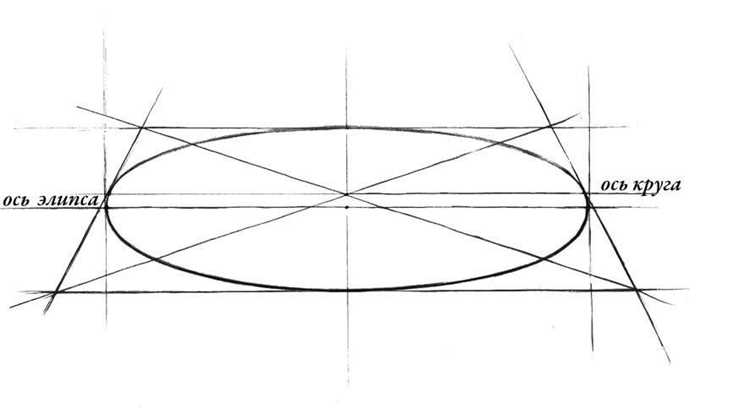

Отрисовка эллипса с заполнением и без заполнения

Для отображения контура эллипса используется последовательное построение пикселей по рассчитанным координатам. В C с граф.h это выполняется функцией putpixel(x, y, color) или линиями через line() между зеркальными точками.

Для эллипса без заполнения:

• Вычислить точки контура с помощью алгоритма Брезенхэма или уравнения эллипса.
• Отрисовать каждую точку и её зеркальные копии относительно осей, чтобы получить полный эллипс.

Для заполнённого эллипса:

• На каждом уровне y рисовать горизонтальные линии между крайними точками контура по оси x.
• В C это реализуется через line(x_left, y, x_right, y), где x_left и x_right – координаты крайних пикселей текущего уровня.
• Использовать симметрию, чтобы одновременно заполнить верхнюю и нижнюю половины эллипса.
• Для ускорения можно заранее вычислить массив крайних координат x для каждого y.

Рекомендуется сначала проверять контур без заполнения, чтобы убедиться в корректности координат, и только после этого запускать заполнение, чтобы избежать искажений формы.

Масштабирование и перемещение эллипса на экране

Для масштабирования эллипса изменяются значения полуосей a и b. Увеличение a растягивает фигуру по горизонтали, увеличение b – по вертикали. В алгоритме Брезенхэма достаточно заменить исходные значения полуосей на новые, сохраняя центр эллипса.

Перемещение эллипса выполняется через смещение координат центра (xc, yc). Каждую вычисленную точку (x, y) заменяют на (xc + x, yc + y). Для симметричных четвертей применяются те же смещения для зеркальных координат.

Для плавного масштабирования и перемещения рекомендуется использовать циклы с постепенной модификацией a, b или xc, yc. Это позволяет анимировать изменение размеров и положения эллипса на экране без пересчёта алгоритма заново для каждой точки.

При масштабировании следует контролировать выход координат за пределы окна графической библиотеки. Для этого проверяются условия x + xc < width и y + yc < height, чтобы исключить отрисовку за пределами экрана.

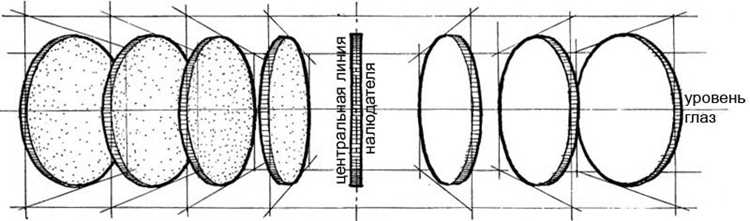

Обработка ошибок и проверка корректности координат

При построении эллипса важно контролировать диапазон координат, чтобы исключить выход за пределы окна графической библиотеки и предотвращение некорректного отображения. Для этого проверяются значения x и y относительно размеров окна width и height.

Рекомендуемые проверки в C:

Использование этих проверок предотвращает ошибки отрисовки, позволяет корректно заполнять эллипс и упрощает масштабирование и перемещение фигуры без искажений.

Вопрос-ответ:

Какая библиотека лучше всего подходит для рисования эллипсов на C в Windows?

Для Windows удобнее использовать адаптированную версию graphics.h — WinBGIm. Она совместима с современными компиляторами, такими как Dev-C++ и Code::Blocks, и позволяет работать с пикселями, линиями и фигурами. Для более гибкого контроля над графикой можно использовать SDL2, создавая окно и рендерер для отрисовки точек и линий.

Как правильно рассчитать координаты точек эллипса по уравнению?

Эллипс задаётся уравнением x²/a² + y²/b² = 1. Для каждой координаты x вычисляется y = ± b * sqrt(1 — x²/a²). После вычисления точки округляются до целых чисел с помощью round(), а затем строится полный эллипс, используя симметрию относительно осей.

В чём преимущества алгоритма Брезенхэма для построения эллипсов?

Алгоритм Брезенхэма позволяет строить эллипс без использования операций с плавающей точкой, применяя только сложение и вычитание. Он вычисляет точки первой четверти и дублирует их по осям симметрии, что уменьшает количество вычислений и обеспечивает ровный контур. Этот метод особенно полезен для старых графических библиотек, где производительность важнее точной арифметики с плавающей точкой.

Как заполнить эллипс цветом без нарушения контура?

Для заполнённого эллипса на каждой вертикальной линии y рисуются горизонтальные линии между крайними точками контура. В C с graphics.h это делается через line(x_left, y, x_right, y), где x_left и x_right — крайние координаты на уровне y. Верхняя и нижняя половины строятся одновременно с использованием симметрии, чтобы форма оставалась ровной.

Какие проверки нужны, чтобы эллипс не выходил за пределы окна?

Следует проверять, что каждая точка после смещения к центру (xc, yc) находится внутри размеров окна: 0 ≤ xc + x < width и 0 ≤ yc + y < height. Полуоси a и b должны быть меньше половины ширины и высоты окна. Также рекомендуется округлять координаты до целых значений и пропускать точки с отрицательными координатами, чтобы избежать ошибок графической библиотеки.

Как реализовать плавное перемещение и изменение размера эллипса на экране в C?

Для перемещения эллипса изменяют координаты центра (xc, yc), добавляя смещение к каждой вычисленной точке контура: (x_new = xc + x, y_new = yc + y). Масштабирование выполняется через изменение полуосей a и b в алгоритме Брезенхэма или при вычислении координат по уравнению эллипса. Чтобы анимация выглядела плавной, новые координаты пересчитываются в цикле с небольшим шагом изменения центра или размеров, а окно очищается перед каждой отрисовкой. Для проверки границ экрана применяются условия: 0 ≤ x_new < width и 0 ≤ y_new < height, чтобы исключить выход пикселей за пределы окна. Этот подход позволяет одновременно перемещать и масштабировать эллипс, поддерживая ровный контур и правильную форму.
