Интерфейс RS-485 часто продолжает работать даже при грубых ошибках монтажа, из-за чего реальные проблемы физического уровня долго остаются незамеченными. Обрывы экрана, отсутствие терминаторов, перепутанные линии A и B или неверное смещение могут не приводить к полному отказу связи, но вызывают нестабильность, ошибки CRC и «пропадающие» устройства. Проверка линии мультиметром и осциллографом позволяет выявить такие дефекты без специализированных анализаторов.
Мультиметр дает базовую, но критически важную информацию: сопротивление между A и B около 60 Ом для линии с двумя терминаторами по 120 Ом, отсутствие короткого замыкания на землю и наличие смещения в состоянии покоя. Напряжение между A и B в режиме idle обычно составляет 200–400 мВ, а при передаче дифференциальная амплитуда достигает 1,5–2,5 В. Отклонения от этих значений указывают на ошибки терминции, слабый драйвер или перегруженную шину.
Осциллограф позволяет оценить то, что не видно мультиметром: форму фронтов, отражения, перекос уровней и влияние длины кабеля. Для скорости 9600 бод критичны отражения длительностью более 10–15 мкс, а для 115200 бод – даже кратковременные выбросы на фронтах. Наличие «звонков», асимметрии сигналов или плавающего уровня покоя часто связано с отсутствием согласования, неправильным подключением экрана или использованием кабеля с неподходящим волновым сопротивлением.
Правильная проверка RS-485 не требует сложных методик, но требует точности: измерения выполняются при отключенном питании для проверки сопротивлений и при активной передаче данных для анализа сигналов. Использование щупа ×10, минимальной длины заземления и понимание, где именно измерять дифференциальное напряжение, позволяет получить достоверную картину состояния линии и принять технически обоснованное решение по ее исправлению.
Вот детальный план информационной статьи с 6 узкими и прикладными заголовками без подзаголовков:
Проверка целостности линии RS-485 и сопротивления терминаторов мультиметром. Описывается методика измерения сопротивления между A и B при снятом питании, интерпретация значений около 60 Ом для правильно завершённой линии, выявление обрывов, параллельных терминаторов и скрытых коротких замыканий на землю или экран.
Измерение напряжений на линиях A и B мультиметром в режимах покоя и передачи. Раздел посвящён проверке смещения (biasing): контроль наличия напряжения 0,2–0,5 В между A и B в idle, проверка полярности линий, определение «плавающей» шины и диагностика неисправных драйверов по заниженной амплитуде.
Подключение осциллографа к линии RS-485 с минимальным влиянием на сигнал. Рассматриваются практические схемы подключения: использование щупа ×10, короткой земли, измерение относительно общей точки или вычисление дифференциального сигнала, а также типичные ошибки, приводящие к ложным выбросам и искажённой форме фронтов.
Оценка формы сигнала RS-485 на осциллографе. Анализируются параметры, напрямую влияющие на стабильность связи: скорость нарастания фронтов, отражения длительностью более 10 мкс, выбросы выше ±3 В, асимметрия уровней и влияние несогласованного кабеля с волновым сопротивлением, отличным от 120 Ом.
Определение типовых неисправностей RS-485 по результатам измерений. Описываются характерные признаки отсутствия терминции, перегрузки шины большим числом устройств, неправильного экранирования, нескольких активных передатчиков и проблем с общей землёй на основе показаний мультиметра и осциллограммы.
Назначение и электрические параметры интерфейса RS-485, которые можно проверить приборами
RS-485 применяется для обмена данными по дифференциальной двухпроводной линии, где информация передаётся за счёт разности потенциалов между проводами A и B. Такое решение повышает помехоустойчивость и допускает длину линии до 1200 м при скоростях до 100 кбит/с. Все ключевые параметры физического уровня доступны для проверки обычным мультиметром и осциллографом без отключения протокола верхнего уровня.
Основной контролируемый параметр – дифференциальное напряжение A–B. В состоянии покоя исправная линия имеет смещение 200–500 мВ, формируемое цепями biasing. При передаче логических уровней амплитуда возрастает до 1,5–2,5 В. Значения ниже 1 В указывают на перегрузку шины, неисправный драйвер или избыточное число подключённых устройств.
Мультиметром проверяется сопротивление линии при снятом питании. Нормальным считается значение около 60 Ом между A и B при наличии двух терминаторов по 120 Ом. Значительно большее сопротивление свидетельствует об отсутствии согласования, а значения ниже 50 Ом – о параллельных терминаторах или частичном коротком замыкании.
Осциллограф позволяет оценить качество фронтов и симметрию сигнала. В исправной линии фронты не имеют выраженных колебаний, а выбросы не превышают ±3 В относительно среднего уровня. Отражения длительностью более 10–15 мкс при скоростях до 19200 бод являются признаком несогласованного кабеля или неправильного расположения терминаторов.
Дополнительно проверяется напряжение относительно земли на каждой линии. Оно не должно выходить за пределы –7…+12 В, допустимые для приёмников RS-485. Превышение этих значений указывает на проблемы с общей землёй, наводки или разность потенциалов между узлами сети, что может привести к повреждению интерфейсных микросхем.
Проверка целостности линии RS-485 и сопротивления терминаторов мультиметром
Проверка начинается только при полностью снятом питании со всех устройств шины. Мультиметр переводится в режим измерения сопротивления, щупы подключаются непосредственно к линиям A и B в удобной точке сети, предпочтительно на одном из концов кабеля. Измерение под напряжением даёт ложные значения и может повредить прибор.
Основная задача – определить корректность терминаторов и отсутствие скрытых дефектов линии:
- ≈60 Ом между A и B – линия завершена двумя терминаторами по 120 Ом, состояние считается нормальным;
- ≈120 Ом – установлен только один терминатор либо измерение выполняется не на конце линии;
- >200 Ом или ∞ – терминаторы отсутствуют, есть обрыв или отключён участок кабеля;
- <50 Ом – параллельные терминаторы, повреждение изоляции или частичное короткое замыкание.
После оценки сопротивления между A и B проверяется отсутствие паразитных связей с землёй. Сопротивление между каждой линией и общим проводом должно быть не менее десятков кОм. Значения в пределах нескольких сотен Ом указывают на повреждение кабеля, влагу в соединениях или неправильное подключение экрана.
Для выявления обрывов и плохих контактов рекомендуется пошаговая проверка трассы:
- Отсоединить ответвления и измерить сопротивление магистрали.
- Подключать устройства по одному, контролируя изменение сопротивления.
- Фиксировать резкие скачки показаний при шевелении клемм и разъёмов.
Особое внимание уделяется экрану кабеля. Его сопротивление между концами должно быть близко к нулю, а связь с землёй допускается только в одной точке. Множественные заземления экрана часто проявляются как нестабильные показания мультиметра и являются причиной наводок и ошибок передачи.

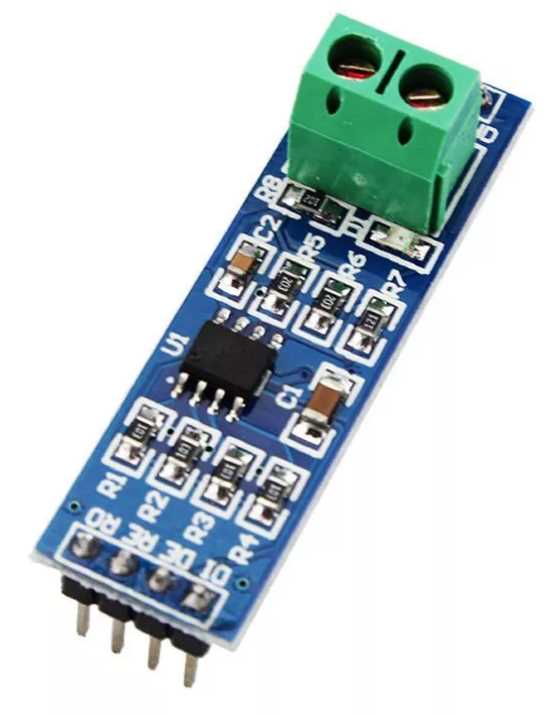

Измерение напряжений на линиях A и B мультиметром в режиме покоя и передачи
Измерение напряжений выполняется при включённом питании и подключённых всех устройствах шины. Мультиметр переводится в режим измерения постоянного напряжения, щупы подключаются непосредственно к линиям A и B. Для корректной интерпретации важно заранее определить, какая линия обозначена как A, а какая как B, так как маркировка производителей может отличаться.
В режиме покоя, когда передача данных отсутствует, между линиями A и B должно присутствовать смещение (bias). Исправная линия показывает дифференциальное напряжение в пределах 0,2–0,5 В. Значения, близкие к нулю или нестабильные, указывают на отсутствие цепей подтяжки, что приводит к случайным срабатываниям приёмников и ошибкам при простое сети.
Дополнительно измеряются напряжения каждой линии относительно земли. Типичные значения находятся в диапазоне 1–3 В и не должны выходить за пределы –7…+12 В. Выход за эти границы свидетельствует о разности потенциалов между узлами, плохом заземлении или наведённых помехах, опасных для приёмных каскадов.
В режиме передачи мультиметр фиксирует усреднённое значение дифференциального напряжения. При активном обмене данными оно обычно составляет 1,5–2,5 В. Показания ниже 1 В указывают на перегрузку линии, слишком большое количество подключённых устройств или деградацию выходного драйвера передатчика.
Если измеренное напряжение имеет обратную полярность относительно ожидаемой, линии A и B перепутаны местами. Такая ошибка может не полностью блокировать связь, но приводит к нестабильной работе и несовместимости с частью оборудования, особенно при длинных линиях и высоких скоростях передачи.
Подключение осциллографа к RS-485 без искажения сигнала и повреждения оборудования
Для минимального влияния на линию необходимо использовать пассивный щуп с коэффициентом ×10. Его входное сопротивление порядка 10 МОм и ёмкость менее 15 пФ существенно снижают нагрузку на шину. Применение щупа ×1 увеличивает ёмкостную нагрузку и часто вызывает скругление фронтов и ложные отражения.
Подключение выполняется с максимально коротким проводом земли. Длинный «крокодил» формирует индуктивную петлю и добавляет выбросы, которые ошибочно принимаются за проблемы линии. Предпочтительно использовать пружинную насадку заземления или подключаться к ближайшей общей точке устройства.
На практике используются несколько безопасных схем измерения:
| Метод подключения | Особенности и рекомендации |
| Измерение A–GND или B–GND | Безопасно при общей земле устройств; позволяет оценить уровни, но не даёт полного дифференциального сигнала |
| Два канала с вычитанием (A–B) | Оптимальный способ; щупы ×10, общая земля, в осциллографе используется функция Math (CH1–CH2) |
| Дифференциальный щуп | Наиболее корректный вариант; исключает влияние земли, подходит для длинных линий и промышленных сетей |
Перед подключением рекомендуется измерить мультиметром разность потенциалов между землёй осциллографа и землёй шины. Значения более 1–2 В указывают на риск протекания токов по экрану и искажения формы сигнала при прямом подключении.
После подключения необходимо проверить, что амплитуда сигнала не изменилась по сравнению с измерениями мультиметром. Заметное падение дифференциального напряжения или появление колебаний на фронтах означает, что сам осциллограф влияет на линию и точку измерения следует изменить.
Анализ формы сигнала RS-485 на осциллографе и выявление физических проблем линии
Анализ выполняется при активной передаче данных, желательно с максимальной для системы скоростью. Осциллограф настраивается на отображение дифференциального сигнала A–B, временная развертка выбирается так, чтобы один бит занимал не менее 5–10 делений экрана. Это позволяет оценить форму фронтов и поведение линии в динамике.
В исправной линии дифференциальная амплитуда составляет 1,5–2,5 В, фронты нарастают монотонно, без выраженных колебаний. Наличие повторяющихся выбросов после фронта указывает на отражения, вызванные несогласованием волнового сопротивления кабеля с терминаторами.
- Звонки длительностью более 10–15 мкс при скорости до 19200 бод – признак отсутствия или неправильного расположения терминаторов;
- Кратковременные выбросы выше ±3 В – следствие длинных ответвлений или использования кабеля с сопротивлением, отличным от 120 Ом;
- Скруглённые фронты – результат избыточной ёмкостной нагрузки, большого числа узлов или применения щупа ×1.
Асимметрия уровней, при которой положительный и отрицательный полупериоды имеют разную амплитуду, часто связана с перегрузкой одного из плеч драйвера или частичным повреждением линии. Такое состояние проявляется ростом ошибок при увеличении длины кабеля или скорости передачи.
Отдельно оценивается уровень сигнала в состоянии покоя. Дифференциальное напряжение должно быть стабильным и не пересекать нулевую линию. Плавающий уровень или хаотические колебания указывают на отсутствие цепей смещения или наводки от внешних источников.
- Если отражения исчезают при временном подключении терминатора – проблема в согласовании линии.
- Если шум уменьшается при отключении экрана от земли в одной точке – ошибка в системе заземления.
- Если амплитуда растёт при отключении части устройств – превышена допустимая нагрузка шины.
Осциллограф позволяет не только зафиксировать дефект, но и подтвердить его устранение: корректная линия демонстрирует чистые фронты, стабильный уровень покоя и отсутствие паразитных колебаний даже при максимальной нагрузке.

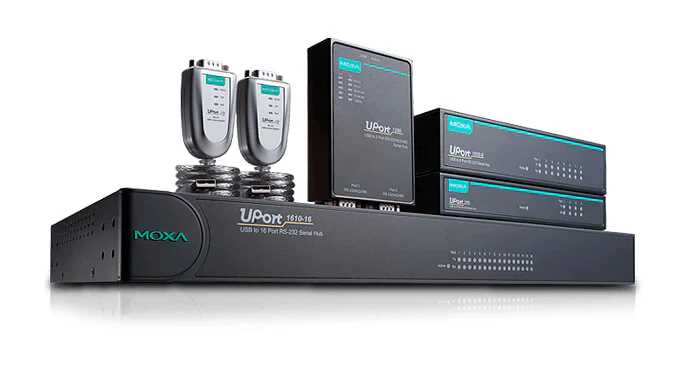

Диагностика типовых неисправностей RS-485 по показаниям мультиметра и осциллографа
Сочетание измерений мультиметром и наблюдения сигнала на осциллографе позволяет точно локализовать физические неисправности линии RS-485 без перебора оборудования. Ключевая задача – сопоставить статические параметры линии с её динамическим поведением во время передачи.
Отсутствие смещения в режиме покоя проявляется как дифференциальное напряжение менее 100 мВ между A и B и хаотические колебания на осциллограмме. Такая линия склонна к ложным переходам состояний при простое, особенно при длинных кабелях и наличии внешних помех.
Неправильная терминция диагностируется мультиметром по сопротивлению между A и B, отличному от ≈60 Ом, и осциллографом по выраженным отражениям после фронтов. Если временное подключение резистора 120 Ом устраняет выбросы, неисправность однозначно связана с согласованием.
Перегрузка шины большим числом устройств проявляется снижением дифференциальной амплитуды до менее 1 В и замедлением фронтов. На осциллографе сигнал выглядит «приплюснутым», а мультиметр фиксирует заниженное напряжение даже при активной передаче.
Перепутанные линии A и B определяются по обратной полярности измеренного дифференциального напряжения и нестабильной работе при подключении части устройств. Осциллограмма при этом сохраняет форму, но уровни логических состояний инвертированы относительно ожидаемых.
Проблемы с общей землёй выявляются по превышению напряжения линии относительно земли за пределы –7…+12 В и появлению высокоамплитудных выбросов, не связанных с передачей данных. Такие признаки указывают на разность потенциалов между узлами и риск повреждения приёмников.
Наличие нескольких активных передатчиков приводит к искажённой форме сигнала с обрезанными уровнями и резкими скачками амплитуды. Осциллограф фиксирует конфликтующие фронты, а мультиметр показывает нестабильные значения напряжения, меняющиеся при каждом пакете данных.
Чёткая интерпретация измерений позволяет не только выявить неисправность, но и определить её физическую причину, исключая замену исправных устройств и сокращая время восстановления связи.
Вопрос-ответ:
Почему мультиметр показывает около 120 Ом между A и B, хотя линия работает нестабильно?
Показание около 120 Ом означает, что в линии установлен только один терминатор или измерение выполняется не на конце магистрали. Для корректной работы RS-485 на длинной линии должны быть два резистора по 120 Ом, что даёт около 60 Ом при измерении между A и B. Нестабильность связи в таком случае вызвана отражениями, которые особенно заметны при скорости выше 9600 бод и длине кабеля более нескольких десятков метров.
Можно ли проверять RS-485 осциллографом без дифференциального щупа?
Да, проверка возможна с обычными щупами ×10. Используются два канала: один подключается к линии A, второй к линии B, после чего в осциллографе рассчитывается разность сигналов (A–B). Земля обоих щупов подключается к общей точке устройства. Такой способ даёт корректное представление о форме сигнала при условии коротких проводов заземления.
Почему в режиме покоя между A и B мультиметр показывает почти ноль?
Отсутствие заметного напряжения в покое означает, что в линии нет цепей смещения. При этом приёмники находятся в неопределённом состоянии и реагируют на наводки. В норме в idle должно присутствовать дифференциальное напряжение порядка 0,2–0,5 В, создаваемое резисторами подтяжки к питанию и земле.
Какие признаки на осциллограмме указывают на неправильную терминцию?
Характерный признак — повторяющиеся колебания после фронта сигнала, продолжающиеся несколько микросекунд. Чем длиннее линия и выше скорость передачи, тем заметнее такие отражения. Если при временном подключении резистора 120 Ом к концу линии колебания исчезают, проблема связана именно с согласованием.
Почему связь пропадает при подключении ещё одного устройства, хотя напряжение выглядит нормальным?
Добавление устройства увеличивает нагрузку на драйвер. При превышении допустимого числа приёмников амплитуда дифференциального сигнала уменьшается, фронты замедляются, а устойчивость приёма падает. Мультиметр может по-прежнему показывать около 1 В, но осциллограф уже фиксирует скруглённые фронты и снижение запаса по помехоустойчивости.
Почему на осциллографе сигнал RS-485 выглядит «грязным», хотя мультиметр показывает нормальные напряжения?
Мультиметр фиксирует усреднённые значения и не показывает кратковременные искажения. Осциллограф же отображает реальные фронты и переходные процессы. «Грязный» сигнал чаще всего связан с отражениями от концов линии, длинными ответвлениями, избыточной ёмкостью кабеля или неправильным подключением щупа. При отсутствии терминаторов фронты сопровождаются колебаниями, а при длинной земле щупа появляются выбросы, которых в самой линии нет. В таких случаях напряжение A–B может оставаться в пределах нормы, но качество сигнала уже недостаточно для стабильного приёма.
