Ключ Шкода Октавия А5 (2004–2013 гг.) – это не просто механический элемент, а сложное устройство с электронной начинкой. Внутри пластикового корпуса скрыты микросхема иммобилайзера, батарейка CR2032, а также механизм разблокировки замка зажигания. Разборка требует точности: одно неверное движение может повредить контакты или сломать фиксаторы. В этой инструкции рассмотрим процесс без лишних действий – только проверенные шаги.
Перед началом подготовьте инструменты: тонкую плоскую отвертку (шириной 2–3 мм), пластиковый клин (или ненужную пластиковую карту), плоскогубцы с узкими губками и магнитную отвертку (для извлечения мелких деталей). Работайте на чистой поверхности, чтобы не потерять винты или пружинки. Особое внимание уделите батарейке – её замена часто становится основной причиной разборки, но при неаккуратном обращении можно повредить контактную площадку.
Ключ Октавии А5 имеет два типа корпусов: с откидным жалом и складной конструкцией. В первом случае разбор начинается с извлечения жала, во втором – с отделения верхней крышки. Оба варианта требуют разного подхода к демонтажу защёлок. Ниже – детальное описание для каждого типа, включая расположение скрытых винтов и последовательность действий при сборке.
Если цель разборки – замена батарейки, помните: после установки новой CR2032 ключ может не сразу синхронизироваться с автомобилем. Для восстановления связи потребуется перепрограммирование через диагностический сканер или процедуру «обучения» по инструкции производителя. Не пытайтесь чинить микросхему самостоятельно – её повреждение приведёт к необходимости покупки нового ключа.
Как разобрать ключ Шкода Октавия А5: пошаговая инструкция
Ключ Шкода Октавия А5 (2004–2013 гг.) состоит из двух основных частей: пластикового корпуса и электронного модуля с чипом иммобилайзера. Для разборки потребуются тонкая плоская отвертка (шириной 2–3 мм), пинцет и пластиковая лопатка для вскрытия защелок. Начните с извлечения металлического жала: нажмите на фиксатор в торце корпуса (рядом с кнопкой разблокировки) и потяните жало на себя. Если оно не поддается, аккуратно подденьте отверткой пластиковую заглушку в пазу.
Следующий шаг – разделение половинок корпуса. Вставьте отвертку в паз между верхней и нижней частями ключа (со стороны кнопок) и осторожно поверните, чтобы разжать защелки. Работайте по периметру, избегая сильного давления – пластик хрупкий, особенно в местах крепления кнопок. После вскрытия отсоедините шлейф, соединяющий кнопки с платой: подденьте его пинцетом за край и потяните вверх. Плата фиксируется на двух защелках – отожмите их пальцами или лопаткой.
Для доступа к батарее CR2032 (3 В) снимите резиновые кнопки: подденьте их пинцетом, начиная с угла. Батарея удерживается металлической скобой – отогните ее контакты в стороны, чтобы извлечь элемент питания. При сборке следите за полярностью: «+» должен быть обращен к плате. Если ключ не реагирует после замены батареи, проверьте контакты на окисление – очистите их спиртом и мягкой щеткой.
При обратной сборке сначала установите плату в нижнюю часть корпуса, защелкнув фиксаторы. Подключите шлейф кнопок, убедившись, что он не перекручен. Совместите половинки корпуса и сдавите до щелчка защелок. Вставьте жало до упора, пока не услышите характерный щелчок фиксатора. Проверьте работоспособность всех кнопок и дистанционный запуск двигателя – если сигнал слабый, замените антенну (расположена под платой, маркировка «ANT»).
Какие инструменты понадобятся для разборки ключа
Для разборки ключа Шкода Октавия А5 потребуется набор прецизионных отвёрток с плоским и крестовым шлицем: размеры PH00, PH0 и T5 Torx. Ключ часто фиксируется винтами под Torx, а пластиковые защёлки удобнее поддевать тонкой плоской отвёрткой шириной 2–3 мм. Избегайте использования инструментов с изношенными наконечниками – риск повредить корпус или электронную плату возрастает.
Пластиковый клин или медиатор толщиной 0,5–1 мм поможет аккуратно разъединить половинки корпуса без сколов. Альтернативой может служить старая пластиковая карта, но её жёсткость недостаточна для тугих защёлок. Для работы с микросхемами пригодится пинцет с антистатическим покрытием – особенно если требуется извлечь батарейку CR2032 или перепаять контакты.
Мультиметр с режимом прозвонки (200 Ом) необходим для проверки целостности дорожек на плате после разборки. Если ключ не реагирует на кнопки, тестер поможет выявить обрыв цепи или окисление контактов. Для чистки окисленных участков используйте изопропиловый спирт (90%+) и мягкую кисть – абразивные материалы повредят защитное покрытие.
При замене корпуса или кнопок понадобится термоклей или двухсторонний скотч толщиной 0,1–0,2 мм для фиксации платы. Избегайте клея с высокой текучестью – он может попасть на контакты. Для сборки удобно использовать струбцину или тиски с мягкими губками, чтобы равномерно прижать половинки корпуса без перекосов.
Как безопасно снять корпус ключа без повреждений
Перед началом разборки подготовьте инструменты: пластиковую лопатку (толщиной 1–1,5 мм), тонкую отвёртку с плоским жалом (шириной 2–3 мм) и пинцет. Ключ Шкода Октавия А5 имеет защёлки в четырёх точках – две по бокам и две на торцах. Начните с нижней части корпуса, где расположена батарейка: вставьте лопатку в щель между половинками и аккуратно отожмите первую защёлку. Избегайте приложения силы к центральной части – там проходит антенна, которую легко повредить.
После освобождения нижних защёлок переходите к боковым. Вставляйте лопатку под углом 30–40 градусов, чтобы не сломать пластиковые выступы. Если корпус не поддаётся, проверьте наличие скрытых винтов под резиновой заглушкой или наклейкой – на некоторых моделях они фиксируют половинки дополнительно. Для ключей с выкидным жалом предварительно извлеките его, нажав на кнопку фиксатора и потянув металлическую часть на себя.
| Этап | Инструмент | Типичная ошибка |
|---|---|---|
| Снятие нижней части | Пластиковая лопатка | Использование металлической отвёртки – риск царапин |
| Отжатие боковых защёлок | Тонкая отвёртка | Чрезмерный нажим – ломаются фиксаторы |
| Проверка скрытых креплений | Пинцет | Игнорирование резиновых заглушек |
При работе с верхней частью корпуса уделите внимание кнопкам: они часто крепятся на отдельных пластиковых направляющих. Подденьте их пинцетом, чтобы не деформировать контакты. Если корпус склеен (встречается на ключах старше 2012 года), прогрейте шов феном при температуре 60–70°C в течение 30 секунд – это размягчит клей. После снятия осмотрите внутренние элементы на предмет трещин или следов коррозии, особенно в зоне батарейного отсека.

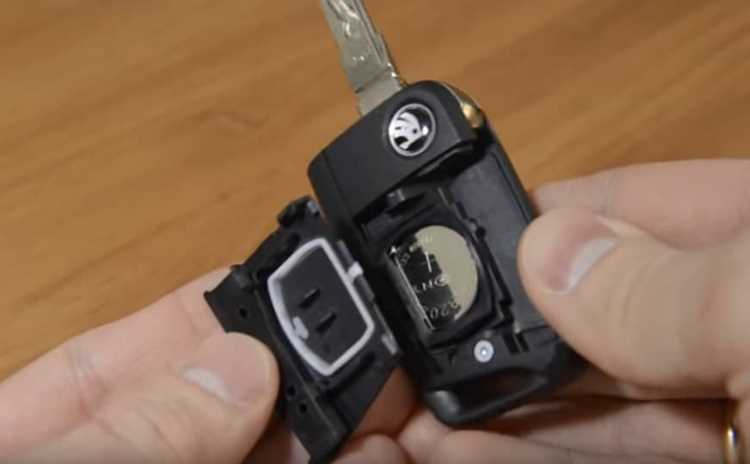

Пошаговый демонтаж батарейного отсека и замена элемента питания
Ключ Шкода Октавия А5 использует литиевую батарею типа CR2032 с напряжением 3 В. Перед началом работ убедитесь, что новая батарея соответствует этому стандарту – подделки или аналоги с меньшим ресурсом могут вызвать сбои в работе брелока.
Переверните ключ кнопками вниз и найдите тонкий паз на боковой грани корпуса. Вставьте в него плоскую отвертку с шириной жала не более 3 мм – чрезмерное усилие приведет к повреждению пластиковых защелок. Проверните инструмент на 10–15 градусов, чтобы разблокировать нижнюю крышку.
Снимите крышку, потянув ее в сторону от корпуса. Под ней расположен батарейный отсек, закрытый пластиковой рамкой с двумя фиксаторами. Нажмите на них одновременно большим и указательным пальцами, чтобы освободить рамку – не тяните за провода антенны, они легко повреждаются.
Извлеките старую батарею, поддев ее ногтем или пинцетом за край. Обратите внимание на ориентацию: сторона с маркировкой (+) должна быть обращена вверх. Если батарея прикипела, используйте пластиковую лопатку – металлические инструменты могут замкнуть контакты.
Перед установкой новой батареи протрите контакты отсека спиртовой салфеткой. Окисление на них снижает проводимость, что приводит к нестабильной работе ключа. Убедитесь, что пружинный контакт в центре отсека не деформирован – при необходимости подогните его плоскогубцами.
Установите новую батарею CR2032, совместив метку (+) с соответствующим обозначением на корпусе. Надавите на нее до щелчка – неполная посадка вызовет периодические отказы в срабатывании замков. Проверьте фиксацию, слегка покачав батарею из стороны в сторону.
Верните на место пластиковую рамку, защелкнув ее до упора. Убедитесь, что провода антенны не пережаты и не выходят за пределы корпуса. Установите крышку, совместив выступы с пазами, и надавите до характерного щелчка – зазоры между деталями недопустимы.
После сборки проверьте работоспособность ключа, нажав любую кнопку. Если сигнал не проходит, разберите корпус повторно и убедитесь в правильности установки батареи. При необходимости замените ее на заведомо исправную – дефектные элементы встречаются даже в новых упаковках.
Как извлечь и проверить электронную плату ключа
Ключ Шкода Октавия А5 состоит из двух основных частей: корпуса и электронной платы с чипом иммобилайзера. Для доступа к плате потребуется тонкая плоская отвёртка с шириной жала не более 3 мм и пинцет с антистатическим покрытием. Начинайте с нижней части корпуса, где расположена крышка батарейного отсека – её нужно поддеть аккуратно, избегая резких движений, чтобы не повредить пластиковые защёлки.
После снятия крышки отсоедините батарею, отжав фиксатор пальцем или отвёрткой. Плата крепится к корпусу на трёх точках: две защёлки по бокам и один винт под резиновой заглушкой в верхней части. Винт имеет головку под крестовую отвёртку PH0, его длина – 2,5 мм. Открутив его, сдвиньте плату вниз на 1–2 мм, затем потяните на себя, освобождая защёлки.
- Проверьте плату на наличие окисления контактов – характерные зелёные или белые пятна на медных дорожках.
- Осмотрите пайку чипа иммобилайзера (обычно маркировка NEC D70F3344 или Infineon SLE 97) на предмет трещин или отслоений.
- Прозвоните мультиметром контакты батарейного разъёма: сопротивление между VCC (+3В) и GND должно быть не менее 1 МОм.
Если на плате обнаружены следы коррозии, очистите их спиртовым раствором (изопропиловый спирт 99%) и мягкой зубной щёткой. Не используйте металлические инструменты – риск повреждения дорожек. Для проверки работоспособности чипа подключите плату к программатору (например, VVDI Key Tool или Xhorse Mini Key Tool) и считайте данные. Ошибка «Не удалось прочитать ID чипа» указывает на неисправность иммобилайзера.
При сборке ключа убедитесь, что антенна (тонкий медный провод на обратной стороне платы) не пережата и не имеет разрывов. Перед установкой платы в корпус проверьте работу кнопок – они должны нажиматься с лёгким щелчком без заеданий. Если кнопки не реагируют, замените микропереключатели (тактильные кнопки 6x6x4,5 мм) или пропаяйте их контакты.
После установки платы закрепите её винтом, не перетягивая – момент затяжки не должен превышать 0,3 Н·м. Перед окончательной сборкой протестируйте ключ на автомобиле: проверьте срабатывание центрального замка и запуск двигателя. Если машина не распознаёт ключ, повторите диагностику платы или замените чип иммобилайзера.
Чистка контактов и устранение окисления внутри ключа
Окисление контактов в ключе Шкода Октавия А5 чаще всего возникает на плате управления или батарейном отсеке. Визуально определить проблему можно по зеленоватому или белому налету на медных дорожках или пружинных контактах. Для очистки используйте изопропиловый спирт (не менее 90%) и мягкую зубную щетку с синтетической щетиной – она не оставляет ворсинок. Нанесите спирт на щетку и аккуратно протрите окисленные участки, избегая сильного нажима, чтобы не повредить тонкие проводники.
Если окисление глубокое, потребуется демонтаж платы. Отпаяйте контакты батарейного отсека паяльником мощностью 25–30 Вт, предварительно зафиксировав плату в тисках с мягкими губками. После удаления налета обработайте контакты ластиком для карандашей – он эффективно снимает остатки окислов без риска короткого замыкания. Перед обратной сборкой нанесите на очищенные участки тонкий слой контактной смазки (например, Kontakt 60), чтобы предотвратить повторное окисление.
Проверьте состояние пружинных контактов, соединяющих плату с батареей. Если они деформированы или потеряли упругость, замените их на аналогичные из ремкомплекта (артикул 6Q0 959 753 B). При сборке убедитесь, что контакты плотно прилегают к батарее – даже минимальный зазор ускоряет коррозию. Для профилактики храните ключ в сухом месте и раз в полгода проверяйте состояние контактов.
Избегайте использования абразивных материалов (наждачная бумага, металлические щетки) – они царапают защитное покрытие дорожек, что приводит к ускоренному разрушению платы. Если после чистки ключ не реагирует на нажатия, проверьте целостность дорожек мультиметром в режиме прозвонки. Обрыв чаще всего возникает у мест пайки кнопок или антенного модуля.
