Как подключить сиденье граммер на камаз

Установка сиденья Grammer на КамАЗ требует точного соблюдения последовательности действий и правильного подключения электрических разъемов. Неправильная установка может привести к нарушению работы подогрева, амортизации или электронных регулировок. Для моделей КамАЗ с кабиной К5 и К6 важно заранее убедиться в совместимости монтажных планок и длине штатной проводки.

Перед началом работы рекомендуется подготовить набор инструментов: торцевые ключи на 13 и 17 мм, крестовую отвертку, мультиметр для проверки напряжения, а также комплект крепежных болтов, поставляемых с сиденьем Grammer. Проверка работоспособности разъемов на кабине и целостности проводки позволит избежать короткого замыкания и повреждений электроники.

Особое внимание нужно уделить демонтажу старого сиденья. Необходимо аккуратно снять старые крепежные болты и удалить монтажные пластины, чтобы новые элементы Grammer плотно фиксировались без зазоров. Рекомендуется сохранять последовательность снятия, чтобы легче было подключить электропроводку подогрева и пневмоамортизаторы.

Эта инструкция рассчитана на установку сиденья Grammer с полным набором функций: электрорегулировка высоты, наклона, поясничной поддержки и подогрев. Следование пошаговым рекомендациям обеспечит корректное функционирование всех механизмов и безопасную эксплуатацию автомобиля. Каждое действие сопровождается проверкой механических соединений и электрических цепей, чтобы исключить риск поломки или неправильной работы сиденья.

Подключение сиденья Grammer на КамАЗ: пошаговая инструкция

Для корректного подключения сиденья Grammer на КамАЗ необходимо выполнить точную последовательность действий. Сначала демонтируйте старое сиденье, аккуратно открутив болты крепления 17 мм и сняв монтажные рейки. Убедитесь, что разъемы подогрева и пневмоамортизатора не повреждены. Перед установкой нового сиденья проверьте комплектность: сиденье, крепежные болты M10x35, пластиковые втулки и электрические разъемы.

Установите монтажные планки Grammer на штатные отверстия кабины КамАЗ. Используйте болты с динамометрическим ключом, затягивая до 45 Н·м. Пластиковые втулки устанавливаются между планкой и кузовом для предотвращения вибраций. После фиксации планок установите сиденье на рейки и закрепите болтами, проверяя горизонтальность посадки.

Подключение электропроводки выполняется в следующем порядке:

После подключения всех разъемов выполните тест работы всех функций. Проверяйте плавность хода регулировок и отсутствие посторонних шумов. В случае неисправностей проверьте контакт проводки и правильность подключения к разъемам. Только после полной проверки можно считать установку завершенной.

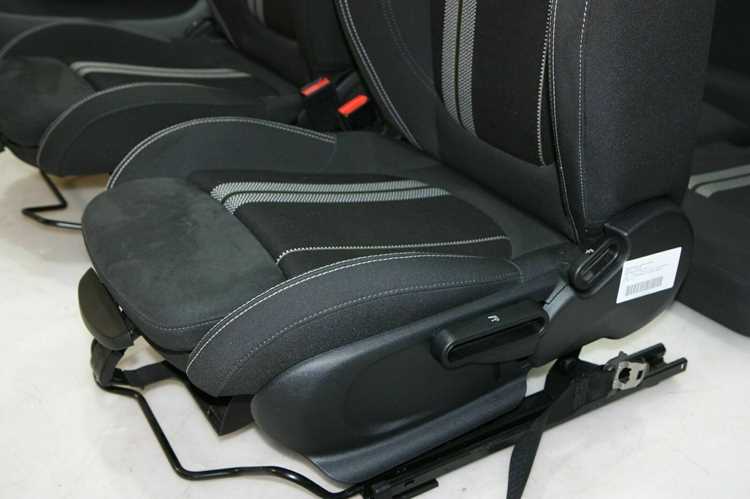

Проверка совместимости сиденья Grammer с моделью КамАЗ

Перед установкой сиденья Grammer на КамАЗ важно убедиться в полной совместимости с конкретной моделью кабины. Несовпадение крепежных точек или длины проводки может привести к некорректной работе всех функций сиденья.

Для проверки совместимости выполните следующие шаги:

1. Определите модель кабины КамАЗ (К3, К5, К6) и год выпуска. Разные поколения имеют различное расположение монтажных отверстий и высоту пола кабины.
2. Сравните размеры штатных крепежных планок с монтажными рейками Grammer. Минимальное отклонение от стандарта не должно превышать ±2 мм.
3. Проверьте длину и тип разъемов электропроводки подогрева и регулировок. Для кабины К5 рекомендуется проводка длиной не менее 60 см до блока управления.
4. Уточните наличие штатного компрессора для пневмоамортизатора. Если компрессор отсутствует, потребуется установка отдельного блока с давлением 0,4–0,6 МПа.
5. Проверьте максимальную нагрузку на крепежные болты. Grammer рассчитано на вес до 150 кг с водителем и грузом на сиденье.

После выполнения всех проверок можно уверенно переходить к демонтажу старого сиденья и подготовке монтажных планок. Любое несоответствие размеров или электрических разъемов требует корректировки или замены комплектующих до начала установки.

Рекомендуется сохранить результаты проверки в виде таблицы соответствия, чтобы ускорить установку и исключить ошибки при подключении электроприводов и пневмосистемы.

Подготовка инструментов и электрических компонентов для установки

Для установки сиденья Grammer на КамАЗ необходим точный набор инструментов и комплектующих. Неполный комплект или неправильные инструменты могут привести к повреждению крепежа и нарушению работы электрических функций.

Минимальный набор инструментов включает:

• Торцевые ключи на 13 мм и 17 мм для болтов крепления сиденья и монтажных планок.
• Крестовая и плоская отвертки для работы с разъемами и защитными крышками проводки.
• Динамометрический ключ для точного затягивания болтов с моментом 45 Н·м.
• Мультиметр для проверки напряжения на проводах подогрева и электроприводов регулировки.
• Набор пластиковых втулок и шайб для защиты кузова от вибраций.
• Перчатки и защитные очки для безопасного выполнения работ.

Необходимые электрические компоненты:

• Комплект проводки Grammer с разъемами для подогрева, электрорегулировки и поясничной поддержки.
• Предохранители на 15 А для защиты цепи подогрева.
• Клеммы и изолента для надежного соединения проводов.
• При необходимости – удлинители проводки до 60 см для кабины К5 или К6.

Перед началом установки рекомендуется проверить целостность всех проводов, отсутствие повреждений изоляции и свободный ход разъемов. Все крепежные элементы должны быть промаркированы и расположены по порядку использования, чтобы ускорить процесс монтажа и минимизировать риск ошибок.

Снятие старого сиденья и демонтаж крепежных элементов

Для демонтажа старого сиденья КамАЗ необходимо обеспечить доступ к каждому крепежному болту и электрическому разъему. Сиденье весит около 35–40 кг, поэтому рекомендуется использовать помощника для безопасного снятия.

Последовательность действий:

• Отключите питание кабины, чтобы избежать короткого замыкания при работе с проводкой подогрева и регулировок.
• Снимите пластиковые декоративные накладки, закрывающие болты крепления. Для этого используйте плоскую отвертку, аккуратно поддев края.
• Открутите болты крепления сиденья к монтажным планкам с помощью торцевого ключа на 17 мм. Болты рекомендуется сохранять для временной фиксации или маркировки.
• Отсоедините электрические разъемы подогрева, поясничной поддержки и пневмоамортизатора. Для каждого разъема зафиксируйте защелку и потяните строго по оси.
• Снимите сиденье с монтажных планок, проверив, чтобы провода не остались зажатыми или перекрученными.
• Удалите старые монтажные рейки, если они не подходят для установки Grammer. При этом оцените состояние крепежных отверстий – при необходимости очистите резьбу и удалите коррозию.

После демонтажа рекомендуется проверить ровность пола кабины и отсутствие препятствий для крепления новых планок Grammer. Все болты и элементы проводки следует маркировать, чтобы облегчить последующую установку и подключение нового сиденья.

Разметка и установка крепежных планок для Grammer

Правильная разметка и установка крепежных планок Grammer обеспечивает надежную фиксацию сиденья и корректную работу всех механизмов. Любое смещение на 1–2 мм может вызвать перекос и затруднение регулировок.

Последовательность действий:

1. Очистите поверхность пола кабины от грязи и ржавчины, особенно в местах крепежных отверстий. Это обеспечит плотный контакт планок и предотвратит вибрации.
2. Приложите монтажные планки Grammer к штатным отверстиям. Выравнивайте их по продольной и поперечной осям, используя линейку или угольник.
3. Сделайте отметки маркером через монтажные отверстия на кабине. Если отверстия не совпадают полностью, используйте сверло 10 мм для точной подгонки.
4. Установите пластиковые втулки между планкой и кабиной для амортизации вибраций. Втулки должны полностью входить в отверстия и не торчать.
5. Закрепите планки болтами M10x35 с динамометрическим ключом. Рекомендуемый момент затяжки – 45 Н·м, последовательность – по диагонали для равномерного прижима.
6. Проверьте горизонтальность и отсутствие люфтов. Любое отклонение корректируйте подкладыванием тонких металлических шайб до выравнивания.

После установки крепежных планок можно переходить к монтажу самого сиденья и подключению электрических разъемов. Правильная разметка исключает перекосы и продлевает срок службы всех механизмов Grammer.

Подключение электропроводки подогрева и регулировок сиденья

Правильное подключение электропроводки Grammer обеспечивает корректную работу подогрева, электрорегулировок и пневмоамортизатора. Неправильное соединение может привести к перегрузке цепи или выходу из строя моторов регулировки.

Пошаговая инструкция подключения:

1. Отключите аккумулятор КамАЗ перед началом работ для предотвращения короткого замыкания.
2. Разместите провода сиденья вдоль штатных кабель-каналов кабины, избегая острых углов и мест трения.
3. Подключите разъемы подогрева и электрорегулировок строго по маркировке производителя Grammer, соблюдая цветовую кодировку проводов.
4. Зафиксируйте кабели пластиковыми хомутами, чтобы исключить провисание и контакт с металлическими частями.
5. Установите предохранители на цепи подогрева (15 А) и проверяйте их целостность перед включением.
6. Проведите предварительное тестирование работы подогрева и регулировок перед окончательной фиксацией сиденья.

Таблица подключения проводки:

После подключения выполните полный тест всех функций. Проверьте плавность хода электрорегулировок, нагрев подогрева и работу пневмосистемы. Любые перебои требуют проверки контактов и целостности проводки перед завершением установки.

Фиксация сиденья Grammer на монтажные рейки КамАЗ

После установки крепежных планок и подключения проводки необходимо правильно зафиксировать сиденье Grammer на монтажных рейках КамАЗ, чтобы обеспечить устойчивость и корректную работу всех функций.

Последовательность действий:

1. Поднимите сиденье на монтажные рейки, совместив отверстия на днище сиденья с отверстиями планок.
2. Вставьте болты M10x35 через пластиковые втулки, обеспечивающие амортизацию вибраций.
3. Затяните болты динамометрическим ключом до 45 Н·м по диагональной схеме, чтобы равномерно распределить нагрузку.
4. Проверьте горизонтальность сиденья при помощи уровня. Любые перекосы корректируются подкладыванием тонких металлических шайб под болты.
5. Фиксируйте электрические кабели под сиденьем пластиковыми хомутами, исключая контакт с острыми краями или движущимися частями.
6. После окончательной фиксации проверьте, что сиденье не имеет люфта и легко двигается по рейкам при регулировке продольного положения.

Дополнительно рекомендуется выполнить контрольный тест: сесть на сиденье и проверить работу всех регулировок – высота, наклон спинки, поясничная поддержка и подогрев. Любые заедания или вибрации требуют повторной проверки фиксации и положения болтов.

Проверка работы всех функций и регулировок сиденья

После фиксации сиденья Grammer на монтажные рейки необходимо выполнить комплексную проверку всех функций, чтобы убедиться в правильности установки и надежности подключения.

Пошаговая проверка:

• Подогрев сиденья: включите питание и убедитесь, что сиденье нагревается в течение 30–60 секунд. Проверяйте равномерность нагрева по всей поверхности сиденья.
• Электрорегулировка высоты: плавно поднимите и опустите сиденье. Оно должно двигаться без рывков, с усилием на рычаге не более 15 Н.
• Наклон спинки: проверьте регулировку угла наклона, убедившись в отсутствии заеданий. Максимальный угол наклона – до 30° от вертикали.
• Поясничная поддержка: активируйте мотор поясничной поддержки. Давление должно изменяться без заеданий, регулировка должна быть четкой и слышен плавный ход.
• Продольная регулировка: переместите сиденье вперед и назад по рейкам. Ход должен быть свободным, без люфта и перекосов.
• Пневмоамортизатор: проверьте работу демпфирования при посадке. Амортизатор должен отрабатывать нагрузку до 150 кг без посторонних шумов и резких колебаний.
• Электропроводка: убедитесь, что все разъемы надежно зафиксированы, нет искрения, перегрева проводов или коротких замыканий.

Любые неисправности, заедания или шумы требуют повторной проверки фиксации, выравнивания планок и состояния проводки. Только после полной проверки всех функций сиденье готово к безопасной эксплуатации на КамАЗ.

Рекомендации по безопасной эксплуатации после установки

После установки сиденья Grammer на КамАЗ необходимо соблюдать конкретные меры для безопасной эксплуатации и сохранения работоспособности всех механизмов.

Рекомендации:

• Регулярно проверяйте крепежные болты M10 на планках. Рекомендуемый интервал – каждые 3 месяца или после интенсивной эксплуатации. Затягивание болтов производится динамометрическим ключом до 45 Н·м.
• Не превышайте допустимую нагрузку на сиденье – 150 кг, включая водителя и предметы, размещенные на сиденье. Превышение веса может повредить пневмоамортизатор и крепеж.
• Следите за состоянием электропроводки: проверяйте изоляцию, отсутствие перегибов и контакта с острыми краями. Любое повреждение требует немедленного ремонта.
• Используйте все регулировки плавно. Резкие движения рычагов высоты, наклона или поясничной поддержки могут вызвать преждевременный износ моторов.
• Очистка сиденья производится мягкой тканью без абразивных средств. Вода и агрессивные химикаты могут повредить электрические разъемы и элементы пневмосистемы.
• При длительном простое КамАЗ отключайте питание сиденья, чтобы предотвратить разряд аккумулятора и перегрев подогрева.
• Периодически проверяйте работу пневмоамортизатора: при появлении посторонних шумов или провисании необходимо осмотреть компрессор и соединения трубок.

Соблюдение этих рекомендаций обеспечит долгую и безопасную работу сиденья Grammer и сохранит функциональность всех электрических и механических регулировок на протяжении всего срока эксплуатации.

Вопрос-ответ:

Можно ли установить сиденье Grammer на КамАЗ любой модели кабины?

Нет, не все модели КамАЗ совместимы с сиденьями Grammer. Перед покупкой и установкой необходимо определить точную модель кабины, например К5 или К6, и проверить соответствие крепежных планок и длину проводки. Для некоторых старых кабин может потребоваться дополнительная подгонка или установка удлинителей проводки.

Какие инструменты потребуются для снятия старого сиденья и установки нового?

Необходим минимальный набор: торцевые ключи на 13 и 17 мм для болтов, крестовая и плоская отвертки для работы с разъемами, динамометрический ключ для точного затягивания болтов до 45 Н·м. Также пригодятся мультиметр для проверки напряжения, пластиковые втулки для амортизации вибраций и перчатки с защитными очками для безопасности.

Как правильно подключить проводку подогрева и регулировок сиденья?

Проводку следует прокладывать вдоль штатных кабель-каналов кабины, избегая острых углов и трения. Разъемы подключаются строго по маркировке и цветовой кодировке производителя. Для подогрева устанавливается предохранитель 15 А. После подключения проверяют работу подогрева, электрорегулировок и пневмоамортизатора до окончательной фиксации сиденья.

Что делать, если при фиксации сиденья наблюдается перекос или люфт?

Если сиденье не полностью выровнено или имеется люфт, следует проверить правильность установки крепежных планок и положение болтов. Для выравнивания допускается использовать тонкие металлические шайбы под болтами. После корректировки болты затягиваются динамометрическим ключом по диагонали до 45 Н·м. После этого проверяется горизонтальность и свободный ход продольной регулировки.

Как проверить работу пневмоамортизатора и электрических регулировок после установки?

Сиденье проверяют под нагрузкой до 150 кг. Амортизатор должен отрабатывать колебания без посторонних шумов, а ход регулировок высоты, наклона и поясничной поддержки должен быть плавным, без заеданий. Также проверяется включение подогрева и правильная работа разъемов, отсутствие искрения и перегрева проводки.

Нужно ли сверлить новые отверстия в кабине КамАЗ для установки сиденья Grammer?

Для большинства кабин К5 и К6 новые отверстия не требуются, так как монтажные планки Grammer рассчитаны на штатные точки крепления. Если отверстия не совпадают, допускается аккуратное сверление сверлом 10 мм с последующей очисткой резьбы. Все новые отверстия следует проверять на точное совмещение планки и отсутствие перекоса перед фиксацией сиденья.

Как проверить, что электрорегулировки сиденья работают корректно после установки?

После подключения проводки необходимо включить все функции: подогрев, высоту сиденья, наклон спинки и поясничную поддержку. Сиденье должно двигаться плавно, без рывков, и реагировать на нажатие кнопок сразу. Подогрев должен нагреваться равномерно в течение 30–60 секунд, а пневмоамортизатор корректно отрабатывать нагрузку до 150 кг. Любые шумы, заедания или отсутствие реакции требуют проверки контактов и положения болтов на крепежных планках.
