Как выглядит квантовый компьютер

Квантовый компьютер представляет собой устройство, где основным элементом вычислений являются кубиты, а не биты классического компьютера. Для стабильной работы кубитов требуется поддержание температур ниже 20 миллиКельвинов, что достигается с помощью многоступенчатых криостатов. Корпус квантового компьютера включает систему термоизоляции и магнитного экранирования, чтобы минимизировать внешние помехи.

Кубиты располагаются на сверхпроводящих чипах, подключенных к микроволновым линиям управления. Для чтения состояния кубитов применяются специализированные детекторы, работающие с квантовой суперпозицией. Оптические элементы внутри системы позволяют передавать сигналы без значительных потерь, а интерфейсы связывают квантовую часть с классическими вычислительными ресурсами.

Устройство квантового компьютера требует точной стабилизации не только температуры, но и вибраций. Виброизоляционные платформы и активные системы демпфирования защищают чип от механических колебаний, которые могут разрушить квантовое состояние. Каждая подсистема – от охлаждения до измерительных приборов – рассчитана на сохранение когерентности кубитов в течение максимально возможного времени для выполнения вычислений.

Физический корпус квантового компьютера и его защита от внешних воздействий

Физический корпус квантового компьютера представляет собой многослойную конструкцию, рассчитанную на исключение тепловых, магнитных и механических помех. Основные компоненты корпуса включают:

• Внешний каркас из алюминиевого или нержавеющего сплава для механической прочности и минимизации электромагнитного излучения.
• Магнитное экранирование с использованием слоев му-металла для защиты кубитов от внешних магнитных полей до 10^-7 Тесла.
• Термоизоляционные слои с вакуумной прослойкой для снижения теплопередачи и поддержания температуры криостата ниже 20 мК.
• Виброизоляционные платформы, включающие амортизаторы и активные демпферы для снижения механических колебаний до менее чем 1 нанометра.

Рекомендации по размещению корпуса:

1. Устанавливать квантовую систему в отдельном помещении с минимальной вибрацией и контролем температуры ±0,1 °C.
2. Обеспечить ограниченный доступ и фильтрацию электромагнитного шума от оборудования и сетей.
3. Регулярно проверять целостность экранирующих слоев и вакуумной изоляции для предотвращения деградации кубитов.
4. Подключение к системам охлаждения и управления следует проводить через специализированные разъемы с экранированием для предотвращения утечки тепла и сигналов.

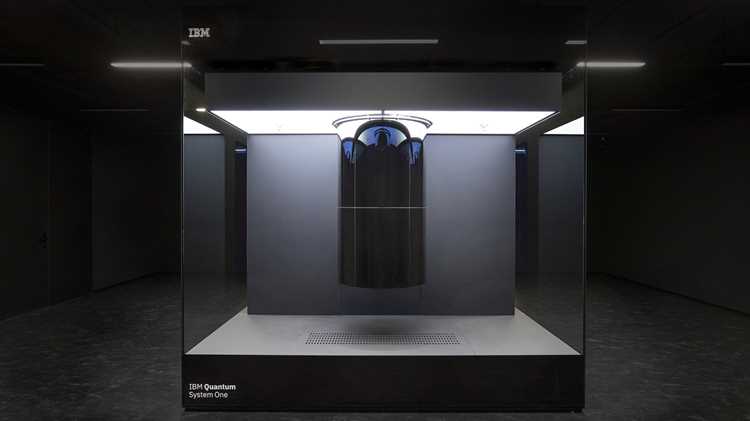

Криостаты: зачем квантовым процессорам нужны экстремально низкие температуры

• Многоступенчатое охлаждение: каждая ступень понижает температуру от 4 К до миллиКельвинного диапазона с использованием жидкого гелия и холодильников на основе разреженного ^3He/^4He.
• Вакуумные камеры для минимизации теплопередачи через конвекцию и газовую среду.
• Теплоизоляционные экраны, отражающие инфракрасное излучение и уменьшающие нагрузку на внутренние ступени.
• Температурные сенсоры и контроллеры, обеспечивающие стабильность ±0,5 мК на уровне кубитов.

Рекомендации по эксплуатации криостатов:

1. Следить за уровнем жидкого гелия и давлением в холодильных системах для поддержания заданной температуры.
2. Избегать резких температурных колебаний при включении и выключении криостата, чтобы не вызвать термических напряжений на чипе.
3. Регулярно проверять герметичность вакуумной камеры и состояние теплоизоляционных экранов.
4. Использовать системы мониторинга вибраций, чтобы механические колебания не нарушали работу охлаждающих ступеней.

Сверхпроводящие кубиты и их расположение внутри чипа

Сверхпроводящие кубиты представляют собой микроскопические элементы, изготовленные из алюминия или ниобия на кремниевой или сапфировой подложке. Они работают при температурах ниже 20 мК, что обеспечивает отсутствие электрического сопротивления и сохранение квантовой когерентности. Основные параметры кубитов включают частоту резонанса 4–6 ГГц и время когерентности 50–150 мкс.

Расположение кубитов на чипе влияет на взаимодействие и управление квантовыми состояниями:

• Сеточная конфигурация для оптимизации перекрестного управления и минимизации паразитных взаимодействий.
• Микроволновые линии управления проложены так, чтобы каждая линия управляла отдельным кубитом, снижая перекрестное воздействие до менее чем 0,1%.
• Размещение детекторов считывания вблизи кубитов для быстрого измерения состояния без снижения когерентности.
• Экранирование отдельных участков чипа металлическими слоями для защиты от локальных магнитных и электрических помех.

Рекомендации по эксплуатации чипов с кубитами:

1. Минимизировать любые внешние магнитные поля выше 1 мкТл вблизи чипа.
2. Проверять выравнивание микроволновых линий для поддержания точности управления квантовыми переходами.
3. Обеспечивать стабильность температуры криостата, чтобы не допустить дрейфа частоты резонанса кубитов.
4. Регулярно контролировать состояние экранирующих слоев и контактных соединений для предотвращения деградации кубитов.

Системы управления и генерации квантовых сигналов

Системы управления квантовым компьютером обеспечивают формирование, синхронизацию и подачу микроволновых импульсов на кубиты. Для точного управления используются генераторы сигналов с фазовой стабильностью менее 0,01° и шумом ниже -140 дБ/Гц на частотах 4–6 ГГц.

Основные компоненты системы управления:

Рекомендации по эксплуатации:

1. Поддерживать стабильность температуры контроллеров и генераторов, чтобы избежать дрейфа частоты сигналов.
2. Изолировать линии передачи сигналов от внешних электромагнитных помех с помощью коаксиального экранирования.
3. Регулярно калибровать амплитуду и фазу каждого канала для обеспечения точности квантовых операций.
4. Следить за временем задержки и согласованием сигналов для синхронизации нескольких кубитов.

Оптические компоненты для передачи и считывания квантовой информации

Оптические компоненты в квантовых компьютерах используются для передачи фотонных сигналов и считывания состояния кубитов через квантовые точки или сверхпроводящие резонаторы. Основные элементы включают лазерные источники, оптические волокна, фазовые модуляторы и детекторы одиночных фотонов.

Характерные параметры компонентов:

• Лазеры: длина волны 780–1550 нм, стабильность частоты ±1 МГц, выходная мощность до 10 мВт.
• Оптические волокна: низкие потери ≤0,2 дБ/м, минимизация дисперсии для сохранения когерентности.
• Фазовые и амплитудные модуляторы: скорость модуляции до 10 ГГц, точность фазового сдвига ±0,01°.
• Детекторы одиночных фотонов: чувствительность 70–90%, время восстановления <50 нс, уровень темнового тока <100 cps.

Рекомендации по эксплуатации оптических компонентов:

1. Сохранять стабильную температуру волокон и детекторов ±0,1 °C для предотвращения дрейфа сигналов.
2. Использовать изоляцию от вибраций и механических напряжений, чтобы избежать потерь когерентности.
3. Регулярно проверять выравнивание оптических путей и чистоту разъемов для снижения потерь до <0,5 дБ на соединение.
4. Обеспечивать синхронизацию лазеров и детекторов для корректного считывания фотонных сигналов в реальном времени.

Детекторы и измерительные устройства кубитов

Измерение состояния кубитов осуществляется с помощью детекторов, способных фиксировать микроволновые или фотонные сигналы, исходящие от квантового элемента. Для сверхпроводящих кубитов применяются схемы на основе джозефсоновских резонаторов, а для оптических кубитов – детекторы одиночных фотонов.

Основные характеристики измерительных устройств:

• Чувствительность: до 99% для микроволновых сигналов и до 90% для фотонных детекторов.
• Время отклика: 10–50 нс для микроволновых резонаторов, менее 100 нс для фотонных детекторов.
• Шум: уровень шумов < -130 дБ для микроволновых цепей, темновой счет <100 cps для фотонных детекторов.
• Коаксиальная и оптическая изоляция: минимизация перекрестного воздействия между каналами измерения.

Рекомендации по эксплуатации:

1. Обеспечивать стабильную температуру детекторов для предотвращения дрейфа чувствительности.
2. Регулярно калибровать каждый канал измерения, учитывая фазовые и амплитудные смещения.
3. Избегать сильных внешних электромагнитных помех и вибраций, чтобы не нарушать показания.
4. Использовать экранирование и фильтры для снижения шумов в диапазоне частот кубитов.

Интерфейсы для взаимодействия квантового и классического компьютера

Интерфейсы обеспечивают обмен данными между квантовой и классической частями системы. Основные задачи – преобразование команд классического компьютера в последовательность микроволновых или оптических сигналов для кубитов, а также сбор и обработка результатов измерений.

Ключевые компоненты интерфейсов:

• Цифровые контроллеры с тактовой частотой до 1 ГГц для синхронизации команд с квантовыми операциями.
• Преобразователи сигналов для перевода микроволновых импульсов в цифровой формат и обратно с точностью <0,1° по фазе.
• Протоколы передачи данных с задержкой менее 100 нс для поддержки реального времени вычислений.
• Буферные системы для временного хранения результатов измерений кубитов перед обработкой классическим компьютером.

Рекомендации по эксплуатации интерфейсов:

1. Использовать экранированные кабели и разъемы для защиты сигналов от электромагнитных помех.
2. Следить за синхронизацией цифровых контроллеров и генераторов микроволновых сигналов, чтобы минимизировать фазовые дрейфы.
3. Регулярно проверять корректность преобразования сигналов и целостность буферов для предотвращения потери данных.
4. Обеспечивать охлаждение электронных компонентов интерфейса до температуры ≤40 °C для стабильной работы при высокой частоте операций.

Методы охлаждения и виброизоляции квантового оборудования

Для работы кубитов требуется поддержание экстремально низких температур и минимизация механических колебаний. Охлаждение обеспечивается с помощью многоступенчатых криостатов и разреженных ^3He/^4He холодильников, которые поддерживают температуру ниже 20 мК. Внутренние экраны отражают тепловое излучение и снижают теплопередачу через конструкции корпуса.

Методы виброизоляции включают:

• Пассивные амортизаторы из резиновых и полимерных материалов, снижающие вибрации в диапазоне 1–100 Гц.
• Активные демпферы с сенсорами ускорения и магнитными компенсаторами для подавления колебаний менее 1 нм.
• Изолированные платформы, на которых закреплены криостаты и чипы, предотвращающие передачу вибраций от пола и оборудования.

Рекомендации по эксплуатации систем охлаждения и виброизоляции:

1. Следить за уровнем жидкого гелия и давлением в холодильной системе для стабильного поддержания миллиКельвинных температур.
2. Регулярно проверять работу активных демпферов и целостность амортизаторов.
3. Обеспечивать стабильность температуры и минимальные механические воздействия при подключении кабелей и обслуживании оборудования.
4. Контролировать состояние теплоизоляционных экранов и вакуумных камер для предотвращения тепловых утечек, которые могут снизить когерентность кубитов.

Вопрос-ответ:

Почему квантовые компьютеры требуют крайне низких температур для работы кубитов?

Кубиты сверхпроводящих квантовых компьютеров работают на основе квантовых состояний, которые легко разрушаются тепловыми колебаниями атомов. Для сохранения когерентности и предотвращения декогеренции требуется температура ниже 20 миллиКельвинов. При таких условиях электрическое сопротивление отсутствует, а взаимодействие с внешней средой минимально, что позволяет выполнять квантовые операции с точной фазой и амплитудой сигнала.

Как расположение кубитов на чипе влияет на работу квантового процессора?

Расположение кубитов определяет возможности их взаимодействия и управления. Сеточная конфигурация уменьшает паразитные связи между кубитами и обеспечивает более точное управление микроволновыми импульсами. Вблизи кубитов размещаются детекторы для быстрого считывания состояния, а металлические экраны снижают влияние внешних магнитных и электрических помех. Неправильное расположение может увеличить ошибки операций и ускорить потерю когерентности.

Какие методы виброизоляции применяются для квантового оборудования и почему это важно?

Квантовое оборудование защищают от вибраций с помощью пассивных амортизаторов, активных демпферов и изолированных платформ. Пассивные амортизаторы снижают механические колебания низких частот, активные демпферы компенсируют высокочастотные колебания до нанометрового диапазона, а изолированные платформы предотвращают передачу вибраций от пола и обслуживающего оборудования. Без такой защиты микроскопические колебания могут разрушить квантовое состояние кубитов и увеличить число ошибок в вычислениях.

Как оптические компоненты используются для передачи и считывания квантовой информации?

Оптические компоненты позволяют передавать фотонные сигналы между кубитами или на внешние измерительные устройства, а также фиксировать состояние оптических кубитов. Лазеры создают когерентные фотонные импульсы, волокна обеспечивают низкие потери при передаче, модуляторы регулируют фазу и амплитуду сигналов, а детекторы одиночных фотонов фиксируют квантовые состояния. Правильная настройка этих компонентов сохраняет когерентность и точность измерений.

Как обеспечивается взаимодействие квантового и классического компьютера?

Интерфейсы преобразуют команды классического компьютера в последовательности микроволновых или оптических импульсов для кубитов и собирают результаты измерений. Цифровые контроллеры синхронизируют команды с квантовыми операциями, преобразователи сигналов обеспечивают точность фаз и амплитуды, буферные системы временно хранят данные, а протоколы передачи поддерживают задержку менее 100 нс. Такая организация позволяет использовать квантовые вычисления вместе с классическим программным обеспечением.
