Как разогнать оперативную память на ноутбуке

Увеличиваем производительность ноутбука в играх

Ноутбук, как портативное устройство, обладает массой плюсов. Вместе с тем, многие лэптопы показывают весьма скромные результаты в рабочих приложениях и играх. Чаще всего такое происходит из-за низкой производительности железа или повышенной нагрузки на него. В этой статье разберем способы ускорения работы ноутбука для повышения показателей в игровых проектах путем различных манипуляций с системой и аппаратной платформой.

Ускоряем ноутбук

Увеличить скорость лэптопа в играх можно двумя способами – снизив общую нагрузку на систему и повысив производительность процессора и видеокарты. В обоих случаях на помощь нам придут специальные программы. Кроме того, для разгона центрального процессора придется обратиться к BIOS.

Способ 1: Снижение нагрузки

Под снижением нагрузки на систему подразумевается временное отключение фоновых служб и процессов, которые занимают оперативную память и отнимают процессорное время. Для этого используется специальный софт, например, Wise Game Booster. Он позволяет оптимизировать работу сети и оболочки ОС, автоматически завершать неиспользуемые сервисы и приложения.

Существуют и другие подобные программы с похожим функционалом. Все они призваны помочь выделить игре больше системных ресурсов.

Способ 2: Настройка драйверов

При установке драйвера для дискретной видеокарты на компьютер попадает и специальное ПО для настройки параметров графики. У NVIDIA это «Панель управления» с соответствующим названием, а у «красных» — Catalyst Control Center. Смысл настройки заключается в снижении качества отображения текстур и других элементов, повышающих нагрузку на GPU. Такой вариант подойдет тем пользователям, кто играет в динамичные шутеры и экшены, где важна скорость реакции, а не красота пейзажей.

Способ 3: Разгон комплектующих

Под разгоном понимают увеличение базовой частоты центрального и графического процессора, а также оперативной и видеопамяти. Справиться с этой задачей помогут специальные программы и настройки БИОС.

Разгон видеокарты

Для разгона графического процессора и памяти можно воспользоваться MSI Afterburner. Программа позволяет поднимать частоты, увеличивать напряжение, регулировать скорость вращения вентиляторов системы охлаждения и вести мониторинг различных параметров.

Прежде чем начинать процедуру, следует вооружиться и дополнительным софтом для проведения различных измерений и стрессового тестирования, например, FurMark.

Одно из основных правил при разгоне – ступенчатое повышение частот с шагом не более 50 МГц. Делать это следует для каждого компонента – графического процессора и памяти – по отдельности. То есть, сначала «гоним» ГПУ, а потом видеопамять.

К сожалению, все рекомендации, приведенные выше, подходят только для дискретных видеокарт. Если в ноутбуке присутствует только интегрированная графика, то разогнать ее, скорее всего, не получится. Правда, новое поколение встроенных ускорителей Vega подлежит небольшому разгону, и если ваша машина укомплектована такой графической подсистемой, то не все потеряно.

Разгон процессора

Для разгона процессора можно выбрать два пути – поднятие базовой частоты тактового генератора (шины) или увеличение множителя. Здесь есть один нюанс — такие операции должны поддерживаться материнской платой, а в случае с множителем, который должен быть разблокирован, процессором. Разогнать CPU можно как с помощью настройки параметров в БИОС, так и используя программы, такие как ClockGen и CPU Control.

Устранение перегрева

Самое главное, о чем необходимо помнить при разгоне комплектующих – это значительное повышение тепловыделения. Слишком высокие показатели температуры ЦП и ГПУ могут негативно сказаться на производительности системы. При превышении критического порога частоты будут снижены, а в некоторых случаях произойдет аварийное отключение. Чтобы этого избежать, не следует слишком сильно «задирать» значения при разгоне, а также необходимо озаботиться повышением эффективности системы охлаждения.

Способ 4: Увеличение объема ОЗУ и добавление SSD

Второй по важности причиной «тормозов» в играх, после видеокарты и процессора, является недостаточный объем ОЗУ. Если памяти мало, «лишние» данные перемещаются в более медленную подсистему – дисковую. Отсюда вытекает еще одна проблема – при низкой скорости записи и чтения с жесткого диска в игре могут наблюдаться так называемые фризы — кратковременные подвисания картинки. Исправить ситуацию можно двумя способами – увеличить объем ОЗУ путем добавления в систему дополнительных модулей памяти и заменить медленный HDD на твердотельный накопитель.

Заключение

Если вы твердо решили увеличить производительность своего ноутбука для игр, можно воспользоваться сразу всеми способами, приведенными выше. Это не сделает из лэптопа мощную игровую машину, но поможет максимально полно использовать его возможности.

Оверклокинг для чайников: как без проблем разогнать оперативную память?

На фоне кризиса на рынке комплектующих для ПК пользователи стараются выжать максимум из имеющегося железа. Для этого они прибегают к оверклокингу, в народе именуемому «разгоном», — увеличению показателей для повышения производительности системы.

Чаще всего речь идет о разгоне процессора и видеокарты — с этими действиями знакомы даже многие начинающие пользователи. А между тем разгон оперативной памяти может оказаться не менее полезным и придать мощности вашего ПК необходимый толчок. Проблема в том, что разогнать оперативку не так просто. В этом материале разберемся, как правильно разогнать оперативную память, чтобы не подвергнуть компьютер опасности и избежать головной боли.

Содержание

Зачем разгонять оперативную память?

Любую ли оперативку возможно разогнать?

Как проверить частоту оперативной памяти?

Самый простой способ: разгон оперативной памяти при помощи XMP-профиля

Продвинутый способ: разгон оперативной памяти в BIOS

Можно ли откатить разгон оперативной памяти?

Зачем разгонять оперативную память?

Главный показатель, за увеличение которого борются адепты оверклокинга, — тактовая частота оперативной памяти. Она отвечает за количество операций, которую RAM способна выполнять за одну секунду. На чем это отражается на практике? Да практически на всем! Тактовая частота влияет на скорость передачи данных, копирования, чтения и передачи информации. Разогнанная оперативная память ускорит любые ресурсоемкие процессы в компьютере, начиная от банальной распаковки архивов или перемещения файлов и заканчивая рендером видео и работы требовательных к железу игр.

Разгон RAM будет полезен всем — от офисных работников до заядлых геймеров. Зачастую именно частоты оперативки не хватает для того, чтобы выжать из игры еще несколько кадров в секунду и обеспечить стабильно плавную смену картинки на слабом ПК или на ноутбуке. Тем же, кто использует компьютер как инструмент для работы, оверклокинг позволит тратить меньше времени на рутинные действия. Словом, мегагерцы лишними не бывают, как и улучшенная производительность.

Ранее мы рассказывали:

Тут помню, тут не помню. Как выбрать оперативную память?

Любую ли оперативку возможно разогнать?

Технически — да. Любые модули оперативной памяти поддерживают разгон, но есть ряд нюансов.

Наиболее актуальным и распространенным на сегодняшний день стандартом оперативки является DDR4 SDRAM — четвертое поколение оперативной памяти. В ближайшие годы ему на смену должна прийти DDR5 SDRAM , но на текущий момент с огромной долей вероятности вы обнаружите в своем компьютере именно эти модули. Поэтому данный материал будет сосредоточен на разгоне DDR4.

Чем отличается ситуация при разгоне более устаревших модулей памяти? Тут можно выделить два главных отличия. Во-первых, встает проблема совместимости памяти с процессором и материнской платой . Современные «материнки», допускающие продвинутый оверклокинг через BIOS, часто оборудованы слотами оперативной памяти, поддерживающими только DDR4. Поэтому использовать память стандарта DDR3 или более ранней версии с ними уже не выйдет. Совместимость комплектующих, как правило, можно уточнить на сайте производителя железа — в данном случае материнской платы.

Во-вторых, ключевые параметры, которые меняются в ходе разгона, будут значительно отличаться у разных поколений оперативной памяти . Понятно, что вычислительные мощности постоянно растут и современные модули RAM способны достигать куда большей тактовой частоты. Но есть и еще один более важный параметр, заслуживающий внимания, — подаваемое на модуль оперативки напряжение. Его неизбежно придется поднимать, чтобы достигнуть заветного ускорения. Например, для нынешних DDR4 нормальным напряжением считается 1,2 вольта, а пиковым — 1,4. В случае использования устаревших стандартов оперативной памяти показатели будут отличаться.

Для модулей памяти DDR2:

• Нормальное напряжение — 1,8 вольта;
• Пиковое напряжение — 2,2 вольта.

Для модулей памяти DDR3:

• Нормальное напряжение — 1,5 вольта;
• Пиковое напряжение — 1,7 вольта.

Для модулей памяти DDR4:

• Нормальное напряжение — 1,2 вольта;
• Пиковое напряжение — 1,4 вольта.

Как проверить частоту оперативной памяти?

Прежде чем вносить какие-то изменения в настройки оперативной памяти, хорошо бы для начала проверить, с какой частотой она на самом деле работает. Возможно, показатели вас приятно удивят и с разгоном возиться не придется.

Существует множество утилит для мониторинга состояния компьютера, и проверить тактовую частоту можно при помощи почти любой из них. Мы расскажем, как это сделать, на примере двух программ — крайне популярной в среде компьютерщиков AIDA64 и совсем уж простенькой утилиты CPU-Z, с которой разберется даже начинающий пользователь.

В случае CPU-Z из основного окна программы достаточно перейти на вкладку Memory. Частота оперативной памяти будет указана возле надписи DRAM Frequency:

При использовании AIDA64 на верхней панели выбираем вкладку «Сервис», а в ней опцию AIDA64 CPUID. Откроется новое окошко, в котором тактовая частота оперативной памяти будет указана в самом низу возле надписи Memory Clock.

AIDA64 удобна еще и тем, что в ней можно заранее посмотреть рабочие наборы настроек для оперативной памяти — частоты и таймингов — на случай, если вы собираетесь менять эти показатели вручную. Чтобы увидеть их, достаточно выбрать на левой панели вкладку «Системная плата», а в ней — SPD:

Напоследок уточним: если при проверке частоты оперативной памяти вы увидите показатель примерно в два раза ниже ожидаемого, то не переживайте и не торопитесь оформлять возврат. Дело в том, что производители оперативной памяти обычно указывают в документации так называемую эффективную частоту модуля, а программы для мониторинга, как правило, выдают реальную частоту. Путаница между этими двумя показателями началась как раз с введением памяти стандарта DDR, способной передавать информацию с удвоенной скоростью. Так что при реальной частоте современной оперативки в 1600 МГц ее эффективная частота составит 3200 МГц и так далее.

Самый простой способ: разгон оперативной памяти при помощи XMP-профиля

Если вы задаетесь вопросом «Как разогнать ОЗУ?» и при этом не планируете тратить на решение слишком много времени и уж тем более погружаться в сложные технические детали, этот способ однозначно для вас. Допустим, вы просто приобрели новенький модуль оперативной памяти DDR4. Но столкнулись с тем, что он работает с тактовой частотой куда ниже заявленной, и хотите это исправить. В таком случае решение займет всего несколько минут.

Производители современных модулей оперативной памяти, как правило, снабжают их специальным чипом, на котором записан так называемый XMP-профиль (Extreme Memory Profile). Это проверенный техническими специалистами и гарантированно рабочий набор настроек, позволяющий оперативной памяти функционировать с более высокой тактовой частотой. В таком случае от пользователя лишь потребуется подключить этот набор настроек в BIOS.

Для начала нужно зайти в настройки BIOS, и зачастую уже этот момент способен вызвать определенные затруднения. Дело в том, что способ открытия настроек BIOS разнится в зависимости от модели материнской платы. Чаще всего для этого достаточно нажать клавишу Delete или F2 при загрузке компьютера, но бывают и куда более экстравагантные случаи. Возможных комбинацией для запуска настроек BIOS десятки, и уточнить, какой из них подходит вашей материнской плате, проще всего, загуглив ее название.

Интерфейс настроек BIOS также может существенно отличаться, и дать универсальный совет по поиску нужной опции довольно сложно. Нас интересует отвечающий за настройки оперативной памяти раздел DRAM Settings и конкретно строчка под названием Extreme Memory Profile — ей необходимо задать параметр Enabled («Подключен»). На современных материнских платах, заточенных под разгон комплектующих, этот параметр может находиться в разделе под названием Overclocking или просто OC:

Подключив XMP-профиль, достаточно просто выйти из настроек BIOS с сохранением всех изменений (как правило, за это отвечает клавиша F10 или пункт Exit & Save Changes в меню) и перезагрузить компьютер. Теперь можете проверить частоту оперативной памяти любым из описанных выше способов — она должна ощутимо подрасти. Влияние разгона на производительность компьютера, возможно, будет сложно оценить сразу, но с требовательными приложениями и играми ваша система теперь будет справляться куда увереннее.

Продвинутый способ: разгон оперативной памяти в BIOS

Но что, если вам недостаточно той частоты, которую заложили в XMP-профиле производители оперативной памяти и вы хотите добиться лучших результатов? Тут ответ один — придется править параметры модуля оперативки через БИОС вручную.

Данный метод разгона рассчитан на более продвинутого пользователя. Если четко придерживаться инструкции, вероятность повредить компьютер или его компоненты практически нулевая. Но ошибки запросто могут привести к выходу оперативной памяти из строя. Если не уверены в своих силах, лучше ограничиться XMP-профилем или обратиться для разгона к специалисту. Для тех же, кто готов действовать на свой страх и риск, лишь бы выжать из компьютера максимум производительности, разберем разгон оперативки вручную. Но сперва нам потребуется небольшая теоретическая подготовка.

Подготовка к разгону: теория

Итак, для ручного разгона оперативки нам предстоит манипулировать тремя ключевыми и связанными между собой параметрами.

Во-первых, это уже известная нам тактовая частота, измеряемая в мегагерцах. Ее повышение и является нашей главной целью. Манипулировать частотой оперативной памяти можно, не боясь каких-либо последствий. Самое худшее, что может произойти, если вы превысите допустимую планку, — компьютер просто не включится, и вам придется откатить настройки BIOS до заводских параметров. Это делается либо с помощью соответствующей кнопки на материнской плате, либо можно просто на несколько секунд вытащить из микросхемы BIOS питающую ее батарейку. Но в любом случае сброс BIOS стоит освоить до того, как приступать к каким-либо продвинутым манипуляциям в настройках.

Второй ключевой параметр, а точнее группа параметров, — это тайминги, также известные как задержки и латентности, измеряемые в тактах. Грубо говоря, если тактовая частота отвечает за скорость работы оперативной памяти, то тайминги отвечают за ее скорость реакции. Чем меньше тайминг, тем быстрее «оперативка» будет реагировать на задачи. Но для того, чтобы повысить тактовую частоту и общую скорость работы, нам придется пожертвовать скоростью реакции и немного повысить тайминги. Основных таймингов пять, и их можно найти как в BIOS, так и в любой программе для мониторинга системы под следующими обозначениями:

• CL (CAS# Latency);
• RCD (RAS# to CAS# Delay);
• RP (RAS# Precharge);
• RAS (Cycle Time);
• CR (Command Rate).

Не пугайтесь сложных обозначений: они понадобятся нам только для того, чтобы найти нужные параметры в настройках. Главное, что необходимо усвоить: чем выше тактовая частота, тем выше задержки. Менять тайминги также можно, не опасаясь тяжелых последствий для системы.

Третий параметр, работа с которым требует максимальной осторожности, — подаваемое на модуль оперативной памяти напряжение (измеряется в вольтах). Для того чтобы модулю памяти хватило питания на поддержку необходимой тактовой частоты, напряжение придется поднять, но здесь очень важно знать меру! Каждый стандарт оперативной памяти имеет показатель пикового напряжения, превышать который крайне небезопасно: это может повредить комплектующие компьютера, и еще повезет, если дело ограничится только оперативкой! Напомним, что для памяти DDR4 пиковое напряжение составляет 1,4 вольта, но в целях безопасности рекомендуется держать определенную дистанцию до критической отметки и не повышать напряжение выше 1,35 вольта. Кроме того, не забывайте, что увеличение напряжения приведет к росту температуры при работе модуля и увеличит его износ. Поэтому для ручного разгона рекомендуется использовать модули оперативной памяти, оборудованные собственными радиаторами.

Ручной разгон оперативной памяти и проверка работоспособности

Вооружившись теорией, можно приступать к практике — ручному разгону оперативной памяти. Делается это через все то же меню настроек BIOS. Для начала выставим подаваемое на модуль оперативки напряжение с запасом , чтобы не переживать об этом параметре в дальнейшем. Нас интересует строчка DRAM Voltage — она часто находится в разделе продвинутых настроек Advanced Settings. В случае использования памяти DDR4 можно действовать в пределах от 1,25 до 1,35 вольта: больше будет уже небезопасно. Также стоит немного повысить напряжение контроллера памяти. Искомый параметр называется CPU NB/SoC Voltage — его рекомендуется выставить в пределах от 1,025 до 1,15 вольта.

Теперь можно взяться за повышение частоты оперативной памяти — параметра DRAM Frequency . За исходную точку можно взять частоту, выставленную в XMP-профиле, и повышать ее с шагом в 100 МГц. После повышения частоты до желаемой отметки перезагрузите компьютер. Если система удачно подгрузилась, можно попробовать вернуться в BIOS и поднять частоту еще чуть выше. В случае же, если вас устраивает полученный показатель, рекомендуется провести стресс-тест оперативной памяти. Сделать это можно все в той же универсальной AIDA64: в разделе «Сервис» выберите «Тест стабильности системы» и перед запуском теста поставьте галочку в строке Stress System Memory.

Если на стадии прохождения теста или загрузки системы возникли какие-то проблемы, придется перейти к настройкам таймингов. Какой-то универсальной формулы тут нет, так что придется подбирать нужные значения методом научного тыка. Но есть ряд советов, которые способны упростить настройку:

• Первые четыре тайминга (CL, RCD, RP и RAS) рекомендуется повышать или понижать одновременно.
• Тайминги CL, RCD и RP рекомендуется менять с шагом в один такт.
• Тайминг RAS рекомендуется менять с шагом в два такта.
• В тайминге CR для ручного разгона рекомендуется выставить параметр 2T.

В общем, возиться с тонкой настройкой соотношения тактовой частоты и таймингов можно довольно долго — тут все зависит от того, насколько вы готовы погрузиться в процесс, чтобы достичь оптимального результата (максимально возможной частоты при минимально возможных таймингах). Решайте сами, стоит ли эта игра свеч.

Ранее мы рассказывали:

AMD или Nvidia. Как выбрать видеокарту и не прогадать

Можно ли откатить разгон оперативной памяти?

Безусловно, но для начинающих пользователей это может стать непростой задачей. Именно поэтому мы рекомендовали им ограничиться настройками XMP-профиля. В случае, если у вас выставлена рабочая конфигурация настроек оперативной памяти, вернуть оригинальные показатели можно все в том же меню BIOS. Можно править каждый из параметров вручную или откатить их до начальных значений с помощью опции Load Setup Default («Выставить все настройки по умолчанию»).

Если же вы выставили такие показатели частоты, что компьютер с ними не включается вовсе, придется сбросить BIOS до заводских настроек, а значит — покопаться в системном блоке. Перед любыми манипуляциями не забудьте отключить компьютер от розетки или отсоединить аккумулятор, если вы используете ноутбук. На многих моделях материнских плат часто можно обнаружить специальную кнопку для сброса BIOS. Как правило, она обозначается надписью CLEAR или CLR — просто нажмите на нее.

Зачастую настройки BIOS также можно сбросить с помощью специального джампера, который занимает два контакта из трех, расположенных в ряд. Для этого снимите джампер с одной пары контактов и переставьте на вторую. Затем нажмите на кнопку включения ПК (не включая его в розетку) и удерживайте ее несколько секунд. После этого джампер можно вернуть на прошлое место — настройки BIOS будут сброшены.

Наконец, если ни один из выше описанных способов вам не доступен, остается радикальное решение — обесточить BIOS. Для этого нужно будет найти и извлечь на несколько минут питающую BIOS маленькую батарейку (обычно используется трехвольтовая). Будьте осторожны: на некоторых материнских платах батарейку снять невозможно (обычно это встречается в ноутбуках). Также на ноутбуках батарейка порой подсоединяется к плате с помощью специального провода — перед извлечением элемента питания этот провод необходимо отключить.

Надеемся, что наше руководство помогло вам разобраться с разгоном оперативной памяти! Помните, что главное — трезво оценивать свои силы, следовать инструкциям и действовать максимально осторожно. Как говорится, «семь раз отмерь, один раз нажми Enter». Удачи, оверклокеры!

Посмотреть все модели оперативной памяти и выбрать свою

Хотите стать автором «Эльдоблога»? Тогда присылайте нам свои обзоры и видео техники и получайте до 1000 бонусов на новые покупки!

Разгоняем оперативную память DDR3 на ноутбуке в обход BIOS, редактирование SPD ⁠ ⁠

На момент 2023 года пост будет не сильно актуальный ибо на дворе уже DDR5 с её запредельными частотами, но и по сей день всё ещё огромное количество систем трудится с памятью типа DDR3, так что отчасти этот пост будет полезен, особенно тем кто хочет немного взбодрить свой старый ноутбук. Собственно в этом и заключалась моя цель.

Имеется у меня ноутбук, Acer Aspire TimelineX 4830T, очень интересная модель, мне по многим причинам нравиться этот ноутбук, по этому захотел довести его до состояния «пользоваться им и не в чём себе не отказывать в реалиях 2023 года». После замены процессора, модуля wi-fi/bluetooth, акб и установки SSD руки наконец дошли до увеличения объёма памяти, поскольку заводских 3gb да ещё и на частоте 1333mhz явно мало.

Для увеличения памяти были приобретены две планки по 8gb на частоте 1600Mhz и таймингах 11-11-11-28 (что для 1600Mhz как по мне многовато).

В принципе на установке этой памяти можно было ограничиться, но нет, 1600mhz мне показалось мало, по этому у меня появилось огромное желание поднять частоту или хотя бы опустить тайминги, но увы, на ноутбуках это является довольно большой проблемой поскольку в подавляющем большинстве ноутбуков в BIOS просто отсутствуют нужные настройки. На мой ноутбук имеется разблокированный BIOS в настройках которого можно выставить частоту памяти, но увы эта функция не работает и система не реагирует на изменения в BIOS.
Ну раз не получается повлиять на настройки памяти через BIOS, будем принудительно заставлять её работать на нужных частотах и таймингах через редактирование SPD.
SPD — это микросхема в которой записана информация о планке памяти, её таймингах, частотах и тд, при запуске именно из этой микросхемы происходит чтение данных и на их основании система понимает что за планка, на каких частотах и с какими таймингами она может работать, так же система по своему усмотрению может в не больших пределах сама менять параметры таймингов по своему усмотрению.

Собственно приступаем к экспериментам. Для начала нам надо как-то считать данные из чипа SPD, подробно останавливаться на этом я не буду, поскольку SPD чип является обычной 24 микросхемой памяти которая работает по I2C интерфейсу, способов как её считать достаточно много, но будет показан метод которым воспользовался я.
Из соображений удобства, поскольку у нас всё таки разгон памяти, а он требует многократного редактирования параметров, из слота памяти DDR3, провода от USB кардридера и дощечки был сделан вот такой стенд для удобной прошивки памяти

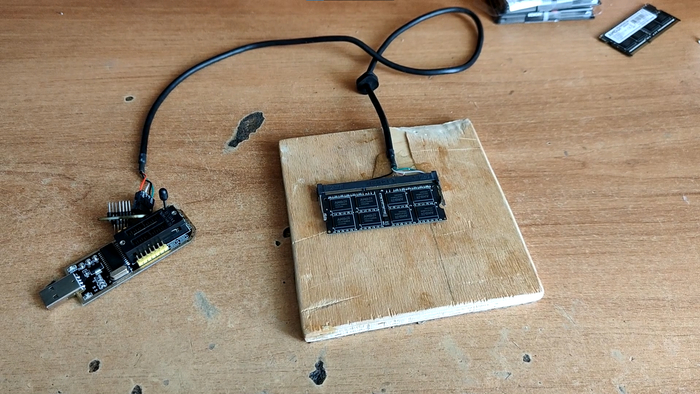

Программатор буду использовать всем известный CH341A. Далее процесс особо ничем не отличается от прошивки того же BIOS. Подключаю всю эту конструкцию к Пк и запускаю программу для работы с программатором, в моём случае это SiberiaProg, но использовать можно любую. Далее идёт процесс считывания и сохранения оригинального дампа SPD, что бы в случае чего его можно было прошить обратно. Выбираем чип 24C02 или обнаруживаем его автоматически если программа умеет это делать, сохраняем дамп в надёжное место.

PS:за фото монитора попрошу не пинать, отдельно делать скриншоты было откровенно лень

После того как сохранили оригинальный дамп начинается самое интересное, нужно его отредактировать под наши требования, в интернете хватает информации как это сделать в ручную, используя 16 ричный редактор, но это сложно, долго и не эффективно. Я же покажу как это сделать удобно, быстро и без геммороя. Для этого потребуется программка SPDEditor, она имеет понятный интерфейс и при этом доступны большинство параметров памяти нужных для разгона, в том числе и XMP профили. Дальше всё предельно просто, запускаем программку, в ней открываем дамп который считали, видим в нём данные памяти

В моём случае я знаю что эта память 100% должна работать на частоте 1866 со штатными таймингами, по этому мне требуется только отредактировать значение в строке frequency, в ней указывается половинная частота от эффективной, то есть в моём случае память с завода работает на частоте 1600Mhz, делим на два и получаем 800Mhz, мне же нужна частота 1866, по этому прописываю там значение 933 и обязательно нажимаю Enter для применения изменений. На этом пока всё, дальше требуется сохранить изменённый дамп, для этого выбираем File-Save As и сохраняем дамп. После этот дамп нужно прошить в планку памяти, этот процесс я показывать не буду ибо не вижу смысла, там всё и так понятно, стираем чип, проверяем что он чистый, выбираем изменённый дамп, записываем его и сверяем что бы данные в чипе совпадали с теми что мы записывали. После проделанных операций можно вытаскивать оперативную память и проверять её. После установки в ноутбук всё запустилось с пол пинка на нужной частоте и таймингах, все тесты на стабильность успешной пройдены. На первом скрине скорость чтения до модификации SPD (1600Mhz), на второй после модификации (1866Mhz).

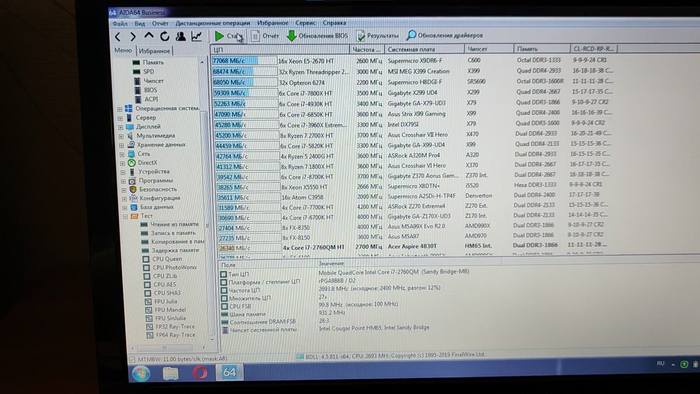

Вполне не плохой результат, почти догнали десктопные FX 8150/8350 с памятью 1866 на 9 таймингах. На этом можно было бы закончить эксперименты, но мне показалось мало и я захотел попробовать покорить «рекордные» 2133Mhz и у меня это получилось, почти. Обе плашки заработали на этой частоте при 12 таймингах, скорости чтения в тесте AIDA64 были на уровне I7 6700k и i7 7700k с их DDR4 2133 на 14/15 таймингах, но увы, стабильной работы на этих частотах не получилось добиться даже на 13 таймингах, тест памяти OCCT спустя 5-6 минут начинал сыпать ошибки или ноут падал в синий экран, хотя в повседневной работе всё было стабильно. Тут уже сложно сказать в чём дело, возможно упёрлись в предел плашек памяти или контроллер памяти просто не может нормально работать с таким объёмом и частотой, так же есть вероятность что HM65 чипсет тоже может вызывать какие-то проблемы при работе с такой памятью, в любом случае эксперимент считаю полностью удачным, частота 1866mhz для мобильной платформы 2011 вполне достойный результат который меня устраивает. Такой вот пост не о чём, но возможно будет кому-то полезен.

Ps: для тех кому больше нравиться потреблять контент в формате «Видео», оставлю ссылку на видеоматериал, там чуть более подробно про этот процесс

7K постов 40.7K подписчиков

Правила сообщества

ЕСЛИ НЕ ХОТИТЕ, ЧТОБЫ ВАС ЗАМИНУСИЛИ НЕ ПУБЛИКУЙТЕ В ЭТОМ СООБЩЕСТВЕ ПРОСЬБЫ О ПОМОЩИ В РЕМОНТЕ, ДЛЯ ЭТОГО ЕСТЬ ВТОРОЕ СООБЩЕСТВО:

Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont

К публикации допускаются только тематические статьи с тегом «Ремонт техники».

В сообществе строго запрещено и карается баном всего две вещи:

В остальном действуют базовые правила Пикабу.

ТС, вам на хабре надо запилить пост, тут могут не оценить по достоинству. Не знал, что так можно делать с оперативой, спасибо за интересный пост.

А можно вопрос по видео карте?

Radeon rx 580 на 4 гига, обратил внимание, что при нагрузке греется до 75с. Игра в wot не на ультрах.

Вольтаж немного понизил, думал, что меньше греться будет. Но, нет.

Куда посмотреть, в чем может быть причина?

Апгрейд старикана⁠ ⁠

Друзья, такая заморочка. Нужна помощь в консультации. Занимаюсь благотворительностью. Не афиширую сие мероприятие, дабы не прослыть корыстолюбивым самопиарщиком. Нужна помощь — я делаю, без всяких просьб и пожертвований. В данный момент есть девочка, 12 лет с очень непростой судьбой. Живет с бабушкой. Не то чтобы нищенствуют, но очень скромно. По возможности я помогаю, соседи. Так просто от чистого сердца.

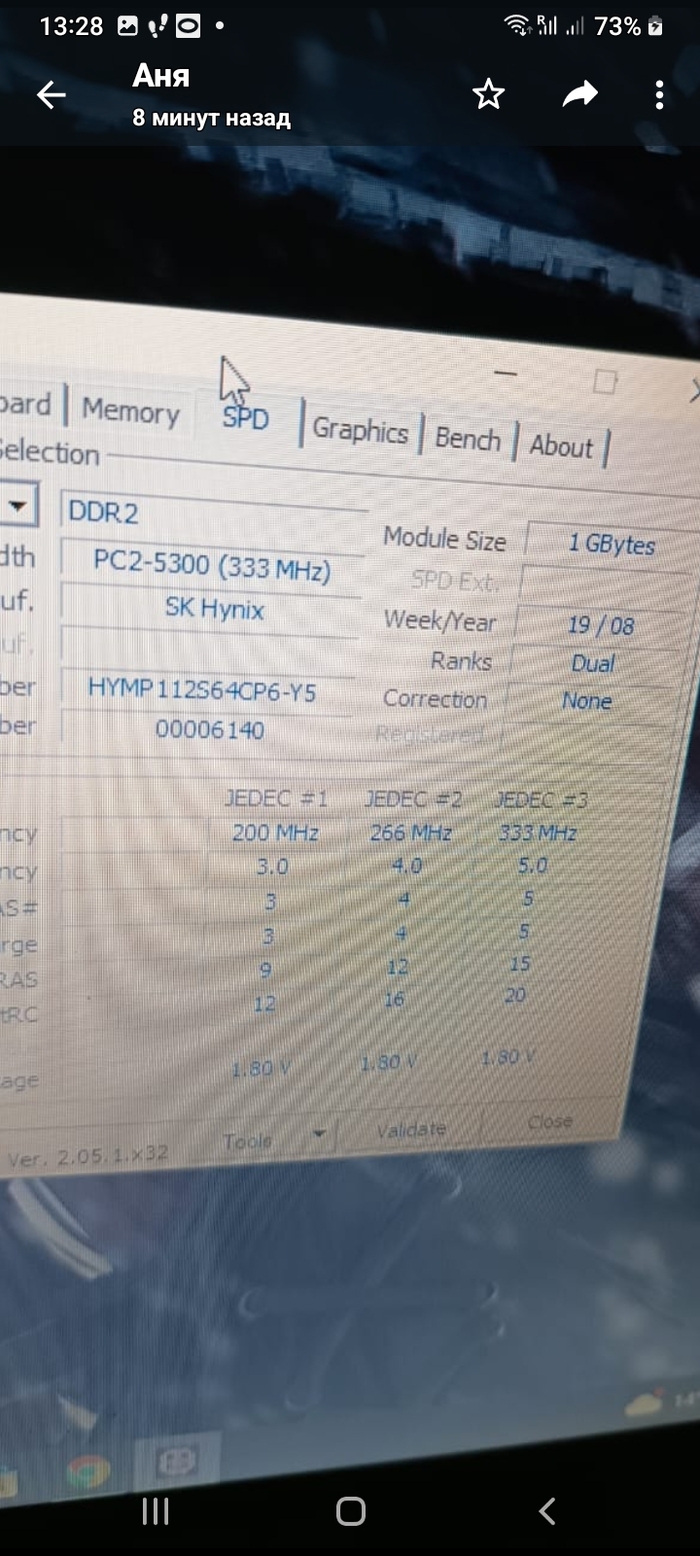

Вот, недавно мне достался в подарок от племянницы ноутбук. Выпуск 2010 год где-то. Asus X51L

Скажу откровенно, внешнее состояние на 5+. Звук, позавидуют многие современные ноуты. Картинка на отлично. Батарея мертвая. Запустился, со скрипом и тормозами локомотива «Дружба» Лет восемь лежал в коробке, сестра давно уехала в Австралию, ее мать (моя тетка) достала из закромов сие чудо и мне вот отдала — делай что хочешь!

Стояла семерка с черным экраном и матами о пиратской копии. Нашел самую облегчённую десятку — поставил. Все встало ровно, обновился до 20 версии, драйвера, как положено, ничего лишнего. Фильмы, музыка — прекрасно. Но вот немного бы разгона, тупит при загрузки страниц, долгий отклик. Все понимаю, старенький, время пришло. Тем не менее прошу совета. Возможен ли апгрейд этого старичка. Может SSD поставить и какой именно. Процессор мощнее под этот сокет, карты памяти, и возможно ли на него найти живую батарею? Я не очень в плане усовершенствованиях ноутбуков. У девочки день рождения 24 Июня, хотелось бы подарок сделать. Сори за шакальное фото.

Пост без рейтинга.

Хочу реально помочь, тем кто нуждается в компьютерной помощи! БЕСПЛАТНО!⁠ ⁠

Не пишите всякую херню, не все могут позволить починить компьютер, ноутбук, установить Windows за 30000руб, прошу поддержать пост +, а то налетели сороки и заминусили, как увидили, что бесплатно помогу!

Пишите, помогу, по любым вопросам большой опыт и в продажах, и в ремонте и в сборках)

Апгрейд одного ноутбука⁠ ⁠

В далёком 2016 году, в честь поступления на первый курс, мной был приобретён вот такой "старичок" HP Notebook — 15-ba009ng.

Понятно, что звёзд с неба он даже тогда не хватал, но офис и всякие ide спокойно тянет до сих пор. Но, к сожалению, в этом мире ничто не вечно и со временем появились слишком критичные проблемы: стал крайне жёстко тупить (загружался по несколько минут, периодически даже проводник тупил), жёстко перегревался (60 градусов в простое (sic!)), не хватало оперативки (на запуски виртуальных машин) и скорости интернета (по wifi максимум было 20 мб/с). Честно говоря, я всей душой ненавижу копаться в ноутбуках, но пришлось взять себя в руки и со словами "я ж айтишник" спуститься на это дно.

Сразу прошу прощения за качество, к сожалению из-за тремора сложно сделать чёткое фото:

Начал я с главного виновника тупизны, а именно старого hdd. Обычно именно он загружался на все 100 и из-за него уже дальше висла вся система. Заменил на ssd от lenovo из китая, которая на тот момент вышла раза в 1.5 дешевле, чем покупать в России. Остановился именно на 0.5 тб, так как больше пространства мне не нужно.

Оперативку так же взял самую дешёвую на 2133 мгц, так как процессор всё равно не поддерживает частоту более 1866 мгц.
На самом деле я очень сильно за неё волновался, так как во всех спеках hp было написано, что ноутбук не поддерживает больше 8 гб озу.

А вот на wifi карте я отыгрался по полной. Вместо отстойной realtek 8723be, поддерживающую лишь диапазон в 2.4 ггц, я взял intel ax210ngw, способную работать не только на 5 ггц, но так же поддерживающую mimo (грубо говоря одна антенна работает на приём, а другая на передачу, тем самым увеличивается скорость).

На самом деле меня тут очень сильно удивило жлобство hp. Почему-то, не смотря на 2 подготовленных "металлических" ленты на экране, антенна была всего одна.
Так же тут возник мой первый косяк: из-за неправильной установки антенна давила на экран и на нём появилось белое пятно. Пришлось заново разбирать половину ноутбука.

После замены скорость доступа в интернет взлетела в небеса.

Хотел бы я, чтобы после замены железа всё трудное осталось позади, но, к сожалению, полная жопа была впереди. Температура упала всего на 5 градусов, при малейшей нагрузке она уходила к 90 и начинался тротлинг. И, честно говоря, я не знаю, чья это вина. Да, мой процессор сделан примерно по той же архитектуре, что и fx, но tdp у него всего 15 ватт, так что скорее всего косяк hp.

В этой ситуации ничего не оставалось делать, кроме как заниматься андервольтом (понижением напряжения для уменьшения нагрева). Сам по себе поиск программы был тем ещё квестом. Её создал один японец около 7 лет назад и выложил на японском аналоге lj, откуда у меня почему-то не получалось её скачать. По итогу спустя несколько дней нашёл ссылку на яндекс диск под видео четырёхлетней давности какого-то русского чувака, пытавшегося разогнать этот же проц для игр. Приложу тут его видео чисто из благодарности ему, не реклама.

Короче, изначальные значения:

Честно говоря во время тестов у меня несколько раз слетала винда, так что я психанул и наконец перешёл на линукс. С ним, как оказалось, заниматься всякими извращениями наподобии этого гораздо проще, утилиту amdctl я нашёл минут за 5.

По итогу во время работы в браузере температура держится около 45 градусов, в простое опускается до 35. Понятно, что это жесть какая-то, но лучше не получилось.

В качестве итога хотелось бы подвести сумму этого апгрейда:
ssd — 2700
wifi — 1500
озу — 3400
итог: 7600 рублей
Думаю, цена за апгрейд весьма адекватна, ибо сейчас за такие деньги ничего стоящего не купить.
В будущем, возможно, ещё поменяю материнскую плату с a12 процессором, так как на этой уже не работают пара usb портов (она стоит около 3к на али), но в целом я доволен проделанной работой)

P.S.: некоторые обратили внимание, что я ничего не указал про термопасту. Естественно, я её поменял, продул радиатор и смазал саму вертушку. Просто на момент написания поста мне казалось это настолько очевидным, что я про это забыл.

Хот род из ноутбука (апгрейд)⁠ ⁠

В наличии ноут Ypsilon SKD-4000. В оригинале это был Intel 486 sx25 с 4 МБ.

Задумано заменить процессор на более мощный. Для этого надо . . .

А надо найти процессор, память, добавить преобразователь напряжения для питания процессора и настроить группу dip переключателей для настройки скорости шины. Вроде все просто. Погнали.

Нижняя сторона платы с припаянной батареей.

Верхняя сторона. Есть DIP-переключатели 2×4 рядом с процессором и 2×5 чуть дальше. Кто из них кто — неведомо.

Проверка работоспособности при переборе комбинаций переключателей.

Он теперь почти лишний, но потребуется для обновления биос.

Win 3.1 на стоке 486 sx 25Mhz 4mb.

Хот род получается при установке нового процессора. Ура, он работает, но могло бы быть лучше потому что частота пока лишь 100 МГц и 8 МБ оперативной памяти вместо базовой 4 МБ. Что удивительно — процессор определился некорректно, но работает.

Идентификация процессора AMD корректная, но скорость шины маловата. Тут вступает в игру пара сборок DIP переключателей.

В родное гнездо установлена по итогам вот такая котлета из процессора AMD и преобразователя напряжения с 5 В на 3,3. Множитель остался на 4х, а так же шина на 25 МГц.

UPD Спустя время я нашел DIP-переключатель шины, и теперь у нас есть еще больше скорости. Процессор AMD теперь работает на родной частоте 133 МГц, скорость системной шины 33,6.

Всем стабильных разгонов.

ps. Оригинал поста — сообщения с форума, но оформление, компиляция и литературный перевод мое.

Гейминг на ультрабуке. Убираем фризы, добиваемся максимальной производительности и автономности⁠ ⁠

Данный пост не будет очередной копирайтерской дичью в духе «обновите драйверы», и в целом предназначен для людей способных адекватно воспринимать и усваивать информацию, а так же правильно задавать вопросы гуглу и в комментарии. Шанс что-то необратимо повредить крайне мал, но никогда не равен нулю. Я не несу никакой ответственности, я просто рассказываю на своём примере как увеличить автономность, повысить производительность и стабильность ноутбука на связке Intel+Nvidia. Про AMD ничего не скажу, т.к. просто не имел в использовании.

Всё протестировано на основе Lenovo Ideapad 330 17″ на Intel i3-8130U и Nvidia MX 150. Как видите, абсолютно типичная бюджетная модель.

И так, поехали

Ниже — только необходимая информация без детальных пояснений всего функционала.

Есть 2 причины, почему процессор скидывает частоты. Это троттлинг, когда процессор перегревается, и это превышение лимита TDP (максимального потребления в W, если грубо).

Давайте подробнее — троттлинг.

Тут у нас 3 пути:

1. Чистим систему охлаждения от пыли, меняем термопасту. Оптимальной по цена/качество уже давно является arctic mx-4.

2. Если это не помогает, делаем андервольтинг (Undervolting, понижение напряжения) процессора, об этом ниже.

3. Если и это не помогает, делаем андервольтинг и отключаем турбобуст процессора. Благодаря андервольту мы победим и ограничение по TDP.

Андервольтинг

Скачиваем TrottleStop или Intel XTU. Гайд на основе TrottleStop, т.к. XTU хуже по функционалу и понижение напряжения зачастую заблокировано для ноутбуков.

Открываем вкладу FIVR

Разблокируем управление напряжением, ставим галочку на «save voltage immediately«.

Далее — начинаем постепенно сдвигать ползунок «offset voltage«

В среднем пороговые значения лежат от -60 до -140 mV. После того как выставили значение, сохраните его. Если ваш ПК не завис — отлично, теоретически он может работать стабильно с этим напряжением. Что бы в этом удостовериться, запустите встроенный бенчмарк в вкладке TS Bench. Если всё прошло без синих экранов и подобного — тестируйте при обычной работе.

К примеру, мой i3-8130U позволил выставить напряжение на -140 mV, но иногда я всё же ловил вылеты в играх, хотя в остальном система работала стабильно. Те же значения выставьте и для «CPU cache».

Для тестирования стабильности можно использовать OCCT Test или встроенный в intel XTU тест на стабильность.

Поздравляю, вы снизили нагрев и энергопотребление, повысили стабильность работы буста.

Так же немного полезных советов по TrottleStop:

— Кнопка «Turn On/Turn off» не работает. Вообще. Всё применяется автоматически после открытия программы, это такой прикол от разработчика. Когда-то кнопка работала, но сейчас она просто как элемент декора.

— Пользуйтесь профилями. Можно гибко настроить производительность для работы от батареи, для максимальной производительности и т.д.

— Если у вас не включен Speed Shift – EPP включите его. Это современная замена SpeedStep. Эта технология управляет частотой процессора, очень гибко реагирует на нагрузку, и идеальна для работы от батареи. настраивается значениями от 0 до 256, по умолчанию стоит на 128. При 0 процессор будет стараться всё время работать на максимальных частотах, при 256 — на минимальных, очень неохотно их повышая.

Я для игр выставил «32», так как при стандартных 128 процессор скидывает частоты как только нагрузка хоть немного падает, и это выливается в фризы и рваный фреймрейт. Для работы от батареи мне достаточно стандартных 128.

Как раз для этой технологии я и рекомендую настроить разные профили под разные задачи.

— Кнопка «Disable Turbo» -внезапно, отключает турбобуст. Полезна если у вас троттлинг из-за температуры или вы хотите снизить нагрев в ущерб производительности. На ULV-процессорах (что встречаются в ультрабуках и бюджетных ноутбуках) может ощутимо просадить производительность. К примеру, у меня макс. частота без турбобуста 2.2 Ггц, когда с ним — 3.4 Ггц.

Если хотите более гибко настроить турбобуст — откройте FIVR и задайте множитель для одного или нескольких ядер самостоятельно.

—Андервольт встройки «Intel GPU» — поможет вам выиграть ещё немного энергопотребления или частоты в играх, если вы играете на встройке. Но я бы не советовал её трогать, т.к. шанс словить синий экран при выходе из сна довольно высокий. Впрочем, алгоритм тот же что и с CPU, разве что для проверки стабильности используйте игры или Furmark.

Разгон дискретной видеокарты от Nvidia

Если вы можете в английский — посмотрите это шедевральное видео и загляните в комменты за программами нужной версии. https://www.youtube.com/watch?v=BG9Gfd6tX3c&list=LL&.

Для остальных — краткая инструкция, т.к. нюансов тут немного, а информации в интернете хватает.

Скачиваем и устанавливаем MSI Afterburner.

Настраиваем оверлей, что бы мониторить загрузку видеокарты, частоты и температуры

Назначьте кнопку переключения AOD, так же на интересующих данных поставьте галочку «Показывать в AOD»

Если у вас видеокарта сильно скидывает частоты, а температура не выше 80 градусов — качаем ASUS GPU TWEAK II версии 2.0.7.2, (другие версии могут не работать) устанавливаем и запускаем. двигаем ползунок GPU Temp target до 90 градусов, выше не стоит. Если у вас по умолчанию значение выше 90 — пропускаем этот пункт. Это актуально для задушенных MX150 до 10W, и других видеокарт с заниженным производителем ноутбуков TDP.

Если после этого ваш ноутбук не пытается проплавить стол и ведёт себя адекватно (температура до 90), можно немного разогнать видеокарту. Сразу скажу, что в ноутбуках стабильность частот и температура значительно важнее чем разгон, от которого вы навряд ли получите больше 5-7 фпс.

Способ 1, простой.

Открываем Afterburner, открываем там вкладку «Curve», тыкаем «scan», запускаем сканирование и около 40 минут занимаемся своими делами, попутно мониторя температуру. это функция авторазгона, она сама может подобрать оптимальные значения частот. Однако работает она не идеально, и на последнем, четвёртом прогоне у меня вывалился синий экран, а автоматически построенный график частот предыдущих прогонов не сохранился.

Способ 2, простой.

Подкручиваем»Gpu clock»и «Memory clock», тестируем на стабильность играми или FurMark. Таким образом на моей MX150 получил +80 Мгц по чипу и +730 Мгц по памяти.

Способ 3, продвинутый.

Открываем вкладку «Curve». Видим график, где по вертикали — частота, а по горизонтали, напряжение. Точки — это «шаги», по которым видеокарта изменяет частоту в зависимости от нагрузки нагрева и TDP. Если потянуть за точку вверх, мы увеличим частоту при том же напряжении. Т.к. это определенно уровень энтузиастов, дальше разбирайтесь сами:)

90% контента что я выкладываю — не для ЦА Пикабу.

У меня есть маленький канал в телеграмме, где я пишу о старых гаджетах и иногда оффтоп как этот пост.

Продолжение поста «Подскажите, можно ли заменить i3 3110m на i7 3610QM?»⁠ ⁠

Итого, я решил не рисковать и взял процессор i7 3632qm. Кстати, пикпоинт, горите в аду, три раза переносили дату доставки из ДНС. Так вот, финальный апгрейд был таков: i3 3110m => i7 3632qm 4gb ram 1333 => 16gb 1600 + dvd => ssd 120gb. В итоге всё заработало с пол оборота. Единственное что, все те кто говорил, что питания не хватит были правы, Lenovo наврали, максимум выдало 32 ВТ на процессор(смотрел аидой). В итоге в нагрузке из обещанных 3.2GHz в турбобусте взял 2.8. Тоже результат, меня вполне устроил. В бенчмарке (cinebench r23) прогрелся до 95 градусов, так что охлаждение можно сказать что впритык(Те кто будут говорить, что это много, да я вкурсе, но камень горячий, а на оф сайте интел максимальная рабочая температура указана 105 градусов). Что интересно, камень не тротлил на такой температуре. По результатам cinebench производительность по процессору выросла на 160%(С 1077 до 2812), как по мне для ноутбука которому 8 лет результат достойный. По производительности в повседневных задачах сравнивать глупо т.к. ссд гораздо быстрее чем жёсткий диск. Фоток с самой замены нет, есть только фотки с монитора с запущенной аидой(я ленивая жопа). Так вот, если вы будете менять процессор на таком же ноутбуке не ставьте процессоры больше 35ВТ, не хватит на них питания. Если будут какие то вопросы по теме — спрашивайте, постараюсь ответить.

Апгрейд старого ноутбука в 2021 году, стоит ли?⁠ ⁠

Перед вами типичный массовый ноутбук 2012 года ACER ASPIRE V3-571, на тот момент он был лучшим решением за 25 тыс рублей и имел на борту Intel Core i5-3210M 2500 MHz, 4 гб оперативной памяти в одном канале, 750 гб жесткий диск и видео карту 640m c TN матрицей 15.6 дюйма в придачу. Все это богатсво позволяло прикоснуться к таким шедеврам как Bioshock Infinite, Star Craft 2, Mass effect 3, Metro 2033 на средне-высоких настройках. Его производительности по прежнему хватает при серфинге в интернете и сейчас, но хотелось бы его немного оживить и посмотреть что из этого получится.
1. Замена жесткого диска на SSD делает ноутбук быстрее в разы, это дает максимальный видимый эффект производительности, быстрый старт, загрузка браузера, игр, Цена нового 2500руб.
2. Оперативная память. Старые ноутбуки прекрасны, тут есть где разгуляться, для тех у кого есть отвертка, не сильно разбирая ноутбук можно поменять жесткий диск и оперативную память, что бы было что жрать хрому, туда залетела еще одна Б/У планка ddr3 на 4 гб за 1000рублей, что дало не только увеличение объема памяти в 2 раза но и двух канальный режим работы, что еще дополнительно ускорило работу памяти.
3. Процессор: За потраченные 3500руб ноутбук становиться ощутимо живее, но можно ли сделать его еще лучше? Не знаю как сейчас но в далеком 2012 процессоры на многих ноутбучных материнках можно было менять как на обычных, они не были припаяны, и что удачно, поколение Ivy Bridge имело широкую линейку от Celeron до i7. Взаимозаменяемость можно проверить на сайте www.cpu-upgrade.com где отмечено какие процессоры может поддержать ваша плата если укакзать какой сейчас стоит процессор. i5-3210M с его тепловым пакетом в 35Вт можно заменить чуть ли не на самый топовый в линейке Core i7-3940XM с 55вт, Но есть но, охлаждение моего ноутбука не рассчитано на такую мощность, так как даже базовый i5 грелся в играх до 90 градусов, и при серфинге в интернете дахе на свежей термопасте грелся до 70 град. Поэтому необходимо подобрать что то около рядом на что хватит системы охлаждения.

Выбор пал на 2 распространенных процессора 3630QM и 3612QM. На досках объявлений такие процессоры висят от 5 до 8 тыс рублей в зависимости от жадности продавца. Выбор пал на 3612QM из за того что у него такой же TDP в 35 вт, соответственно температуры будут схожи да и на Б/У рынке он мне попался за 4500руб а в обмен на свой старый i5 мне дали скидку в 1000р. В итоге за еще 3500руб я получил прирост производительности еще в 2 раза. Тесты ниже.

Синтетические тесты наглядно показывают разницу в цифрах а в ощущениях и на практике из за мощности процессора упали температуры при серфинге градусов на 15-20, запаса мощности хватает что бы не греть процессор, время работы аккумулятора так же чуть чуть увеличилось, потребление энергии при просмотре ютуба снизилось на 15% в среднем. Что касаемо работы то время рендеринга видео снизилось в 2 раза!
Цена хорошего Б/У ноутбука с i5 на борту от 7 тыс. Добавив к ним железа на еще 7 тыс я получил ноутбук в 2 раза производительнее. За 14 тыс рублей я получил конкурентнyю сборку современному ноутбуку, ценники которых стартуют от 35 тыс. Для примера:

Сравнение по железу Процессор/ Видеокарта (сверху версия upgrade внизу современное решение)

А что делать если хочется что бы было прям совсем хорошо? Для этого посмотрим можно ли заменить матрицу на что то поинтереснее, например с TN на IPS, может быть даже на 1080р. Для этого узнаем какая сейчас стоит матрица, в моем стояла распространенная B156XW02 V6 TN, 40 pin , с помощью сайта www.panelook.com ищем подходящую матрицу по параметрам: размер, распиновка но в разделах IPS, FHD. С моими параметрами подошли только 2 матрицы LP156WHA-SLL1 и LP156WHA SL A2 разница между ними в толщине, обычная и slim версия. На рынке с этими матрицами туго у нас надо долго искать, на али ценник 8-10 тыс. Получилось найти БУ матрицу LP156WHA SL A2 за 6 тыс с проверкой.

Естественно Матрица не встает без напилинга, для этого пришлось со старой матрицы снять железный профиль, подточить его под крепления новой матрицы, закрепить ее в профиле и уже профиль с матрицей прикрутить в стандартные места. Также пришлось немного поработать с положением матрицы в профиле что бы стояла ровно 1-2 мм туда сюда. Матрица заработала, вау эффект виден невооруженным взглядом, цвета горят и сияют. Прилагаю честно стыренное фото с похожего проекта на тех же матрицах.

Как разогнать оперативную память: исчерпывающее руководство

Какие характеристики определяют скорость работы оперативной памяти

Скорость работы компьютера зависит от объёма оперативной памяти. А насколько быстро она сама даёт записывать и считывать данные, покажут эти характеристики.

Эффективная частота передачи данных

Скорость работы памяти зависит от количества операций передачи данных, которые можно провести за одну секунду. Чем выше эта характеристика, тем быстрее работает память.

Формально скорость измеряется в гигатрансферах (GT/s) или мегатрансферах (MT/s). Один трансфер — одна операция передачи данных, мегатрансфер — миллион таких операций, гигатрансфер — миллиард.

Но почти всегда скорость указывают в мегагерцах или гигагерцах — производители решили, что покупателям так будет понятнее. Если на вашу планку памяти нанесена, например, маркировка DDR4‑2133, то её скорость передачи данных — 2 133 MT/s или 2 133 МГц.

Модуль памяти с частотой 2 133 МГц и рабочим напряжением 1,2 В. Фото: Wikimedia Commons

Но эффективная частота передачи данных памяти DDR вдвое выше её тактовой частоты. Собственно, DDR — это double data rate, удвоенная скорость передачи данных.

В таких модулях данные за каждый такт передаются дважды: импульс считывается и по фронту сигнала, и по его спаду, то есть один цикл — это две операции. Таким образом, реальная частота, на которой работает память DDR-2666 — 1 333 MT/s или 1 333 МГц.

Если у вас установлены планки памяти с разной частотой, то система будет работать на наименьшей из них. Конечно же, материнская плата должна поддерживать эту частоту.

Тайминги

CAS‑тайминги (Column Access Strobe) — это задержки в процессе работы оперативной памяти. Они показывают, сколько тактов нужно модулю памяти для доступа к битам данных. Чем ниже тайминги, тем лучше.

По сути, память — это прямоугольная таблица, которая состоит из ячеек в строках и столбцах. Чтобы получить доступ к данным, нужно найти правильную строку, открыть её и обратиться к ячейке в определённом столбце.

Обычно тайминги записываются в таком формате: 15‑17‑17‑39. Это четыре разных параметра:

• Собственно, CAS Latency — задержка сигнала между отправкой адреса столбца в память и началом передачи данных. Отражает время, за которое будет прочитан первый бит из открытой строки.
• RAS to CAS Delay — минимальное количество тактов между открытием строки памяти и доступом к её столбцам. По сути, это время на открытие строки и чтение первого бита из неё.
• RAS Precharge Time — минимальное количество тактов между подачей команды предварительной зарядки (закрытием строки) и открытием следующей строки. Отражает время до считывания первого бита памяти из ячеек с неверной открытой строкой. В этом случае неверную строку нужно закрыть, а нужную — открыть.
• DRAM Cycle Time tRAS/tRC — отношение интервала времени, в течение которого строка открыта для переноса данных, ко времени, в течение которого завершается полный цикл открытия и обновления строки. Этот параметр отражает быстродействие всей микросхемы памяти.

Если у оперативной памяти высокая тактовая частота и большие тайминги, она может работать медленнее, чем вариант с меньшей частотой, но и более низкими таймингами. Вы можете разделить тактовую частоту на CAS Latency (первое число в строке таймингов) и понять, сколько инструкций в секунду способна выполнить память. Это позволит оценить, насколько она быстрая.

Напряжение

В документации к оперативной памяти вы можете увидеть много различных параметров: напряжение контроллера (SOC), тренировки памяти при запуске системы (DRAM Boot), источника опорного напряжения (Vref) и так далее. Для разгона важен в первую очередь SOC. Он зависит от класса памяти — нормой считаются такие значения:

• DDR2 — 1,8 В;
• DDR3 — 1,5 В;
• DDR4 — 1,2 В.

Также для каждого класса памяти есть пиковые значения напряжений, которые при разгоне превышать не стоит:

• DDR2 — 2,3 В;
• DDR3 — 1,8 В;
• DDR4 — 1,5 В.

При повышении частоты оперативной памяти потребуется увеличенное напряжение. Но чем оно выше, тем больше риск преждевременного выхода модулей из строя.

Оперативная память бывает одно-, двух- и четырехранговой. Ранг — это число массивов из микросхем памяти, распаянных на одном модуле. Ширина одного массива (банка), как правило, равна 64 битам, в системах с ЕСС (кодом коррекции ошибок) — 72 бита.

Одноранговые модули (single rank) обычно включают 4 или 8 чипов на одной планке. Двухранговые (double rank) — 16 таких чипов. Четырехранговые (quad rank) — 32 чипа, и такой формат встречается достаточно редко.

Обычно этот показатель помечается буквой в названии: S (single) — одноранговая, D (double) — двухранговая, Q (quad) — четырехранговая.

Одноранговые чипы обычно дешевле и имеют больше перспектив для разгона. Двухранговые модули изначально работают с большей производительностью, но прирост при разгоне будет меньше.

Любую ли оперативную память можно разогнать

Это зависит в первую очередь от материнской платы. Если она поддерживает оверклокинг (разгон), то, скорее всего, и с разгоном памяти проблем не будет.

Материнские платы на базе чипсетов B350, B450, B550, X370, X470, X570 для процессоров AMD поддерживают разгон, на А320 — нет. На этой странице вы сможете уточнить, есть ли возможность оверклокинга у вашей модели.

Для систем с процессорами Intel для оверклокинга подходят платы на чипсетах Х- и Z‑серий. Модели из линеек W-, Q-, B- и H‑серий разгон не поддерживают. Уточнить данные по вашей материнской плате можно здесь.

Считается, что оперативная память Samsung обеспечивает наиболее высокий прирост при разгоне. Прирост производительности чипов Hynix и Micron будет меньше.

Подчеркнём: речь идёт именно о чипах. Некоторые бренды, например Kingston или Crucial, могут выпускать память на чипах Samsung, Hynix или Micron.

Вопрос лишь в том, зачем вам разгонять память. Если вы таким образом хотите ускорить сёрфинг в интернете, то вряд ли достигнете заметных результатов. А вот для повышения FPS в играх, ускорения обработки фото в Adobe Lightroom и видео в Adobe AfterEffects или Premiere разгон оправдан — можно «выжать» рост производительности на 15–20%.

Отметим также, что у процессоров AMD Ryzen частота оперативной памяти связана с частотой внутренней шины, которой соединяются два блока ядер. Поэтому для систем на базе AMD разгон напрямую влияет на производительность центрального процессора.

Но в любом случае гарантия производителей не распространяется на память, параметры которой вы изменили. Так что любой разгон вы делаете на свой страх и риск.

Как подготовиться к разгону оперативной памяти

Чтобы добиться результата и не навредить компьютеру, выполните эти шаги.

Почистите компьютер

Любой разгон ведёт к повышению температуры комплектующих. Чтобы система охлаждения эффективно справилась с этим, проведите генеральную уборку внутри системного блока или ноутбука. На этой странице вы найдёте инструкцию для ноутбука, с ПК всё окажется даже проще: комплектующие на виду, разбирать системный блок легче.

Установите ПО

Эти утилиты расскажут о характеристиках вашей системы и помогут протестировать её после разгона. Вам точно потребуется программа для определения параметров памяти и бенчмарк для тестов. Рекомендуем такие варианты ПО:

— пожалуй, самая популярная в среде оверклокеров утилита для определения параметров памяти. Цена — от 26 долларов в год. — небольшая бесплатная программа, которая поможет уточнить характеристики памяти и системы в целом. — также показывает параметры системы и включает бенчмарки для тестирования. На официальном сайте есть платные варианты и бесплатные демоверсии. — бесплатная утилита, поможет выставить оптимальные параметры разгона оперативной памяти для систем на базе AMD Ryzen. Также ПО включает бенчмарк для тестирования памяти, который подходит и для систем на базе процессоров Intel. — бесплатный бенчмарк для тестирования стабильности системы: он хорошо нагружает и процессор, и оперативную память. При использовании нужно выбрать вариант Blend, чтобы добиться значительной нагрузки на память. — бенчмарк, в котором вы найдёте больше данных и алгоритмов для проверки. Для работы программы потребуется флешка — на неё вы запишете образ диска с тестами. Затем нужно загрузить компьютер с флеш‑накопителя (выставить в BIOS / UEFI загрузку с USB) и запустить тесты. Бесплатной версии достаточно для разгона ОЗУ.

Найдите свежую версию BIOS / UEFI материнской платы

Обновите программное обеспечение материнской платы перед разгоном. Загрузить свежий BIOS / UEFI можно с сайта производителя.

Как правило, новые версии работают стабильнее, в них меньше ошибок и факторов риска. К тому же старые прошивки некоторых моделей плат могут не поддерживать разгон памяти, а новые — уже включают эту функцию.

Как разогнать оперативную память в BIOS

Разгон в BIOS — самый универсальный способ. Он требует много усилий и времени, так как подбирать параметры приходится вручную. Порой на достижение оптимальных характеристик может уйти день‑другой. Но работает всегда — разумеется, если ваша материнская плата поддерживает оверклокинг. Главное — не увеличивать напряжение выше пиковых значений и не игнорировать ошибки в тестах стабильности системы.

Определите характеристики оперативной памяти

В Thaiphoon Burner нажмите Read и выберите нужный модуль памяти. Характеристики показываются отдельно для каждого из них.
